DS200PCCAG5ACB पावर कनेक्शन कार्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	DS200PCCAG5ACB
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

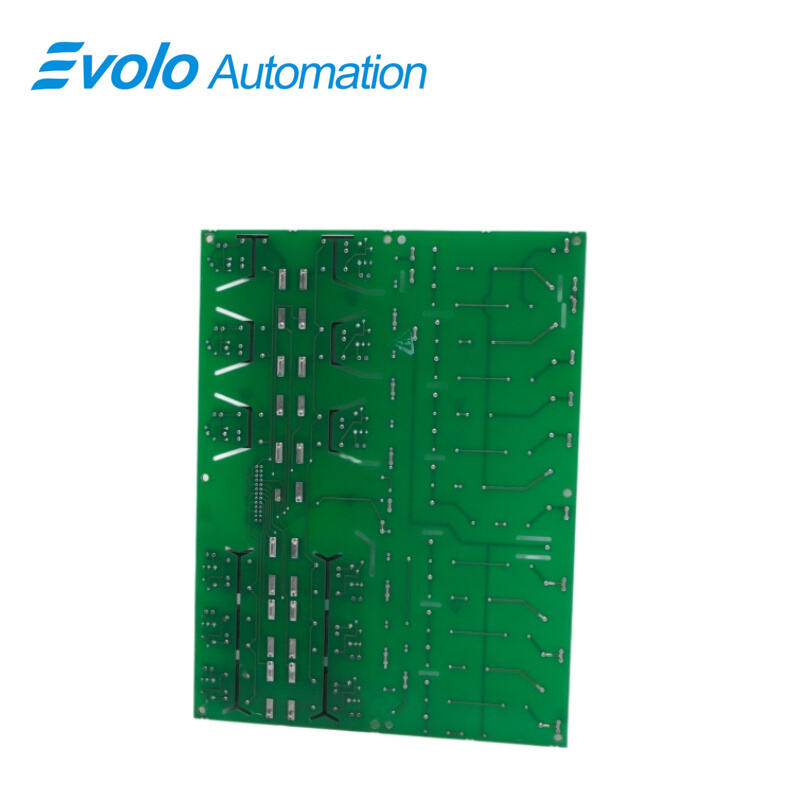

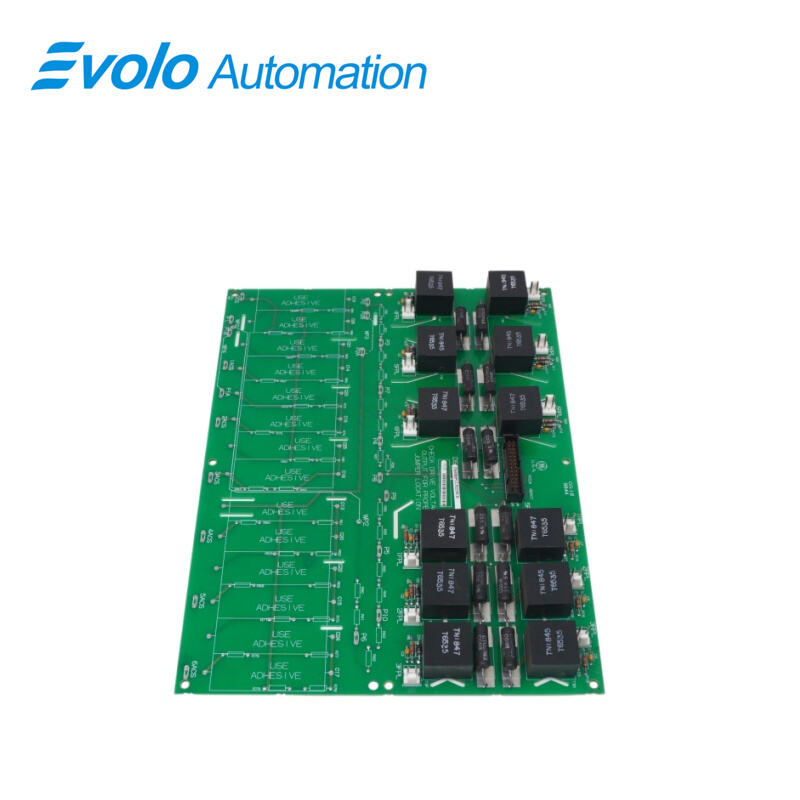

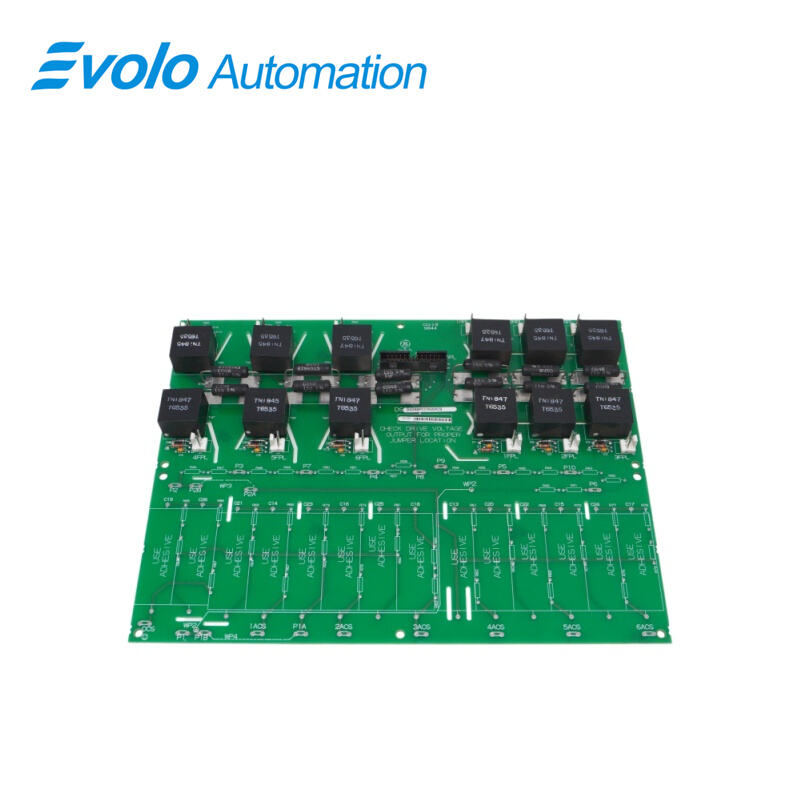

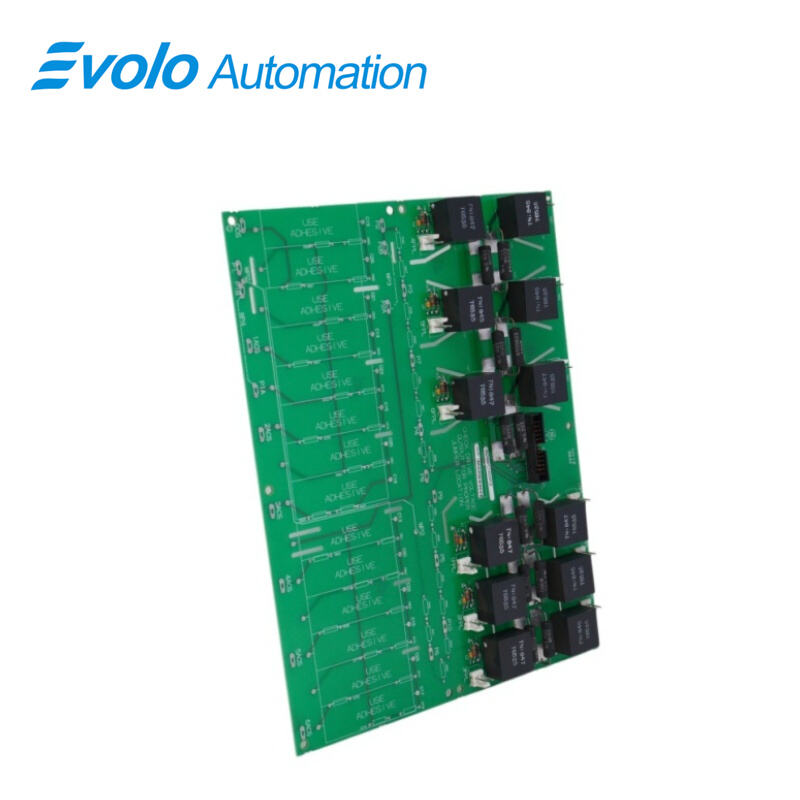

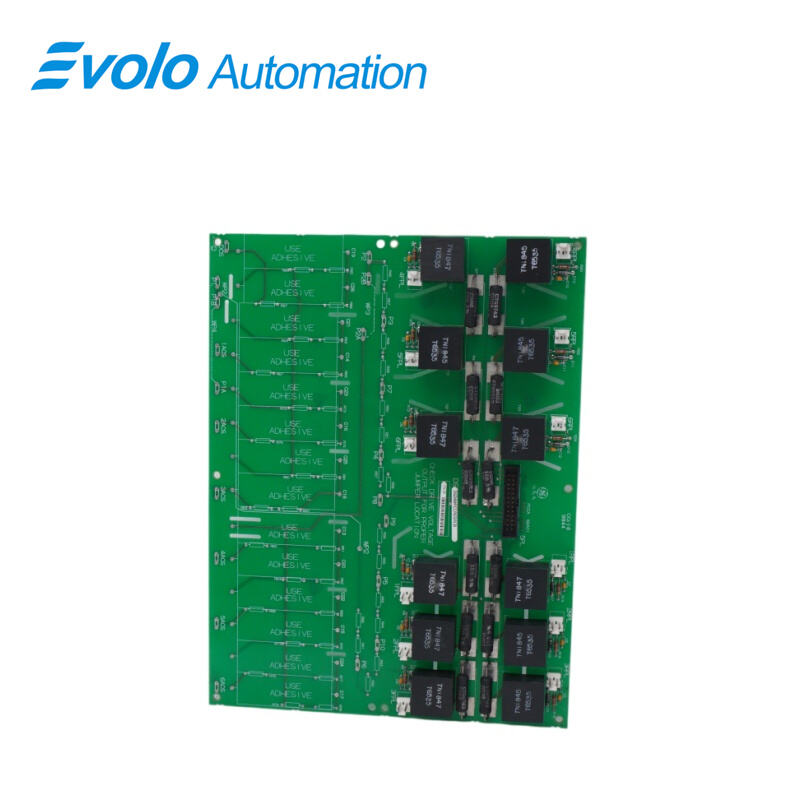

जनरल इलेक्ट्रिक स्पीडट्रॉनिक मार्क V DS200PCCAG5ACB एक ड्राइव सिस्टम पावर बोर्ड है, जिसे पावर कनेक्ट कार्ड (PCCA) के रूप में भी जाना जाता है। DS200PCCAG5ACB को एससीआर (SCR) पावर ब्रिज को ड्राइव के नियंत्रण परिपथ से जोड़ने के लिए डिज़ाइन किया गया था। यह कार्य पल्स ट्रांसफॉर्मर्स का उपयोग करके एससीआर ब्रिज के गेट ड्राइव को फीड करके संपन्न किया जाता है। चूँकि इस बोर्ड ने अपने सभी स्नबर्स को हटा दिया है और उन्हें सिस्टम के अन्य स्थान पर स्थानांतरित कर दिया है, इसलिए इसे उच्च अश्वशक्ति (हाई हॉर्सपावर) PCCA के रूप में चिह्नित किया गया है तथा इसका उपयोग उच्च HP नियंत्रकों के साथ किया जाना चाहिए।

1. यह बोर्ड स्नबर्स नहीं रखता है, और न ही यह किसी अटीन्यूएशन स्ट्रिंग का उपयोग करता है।

2. PCCA में 12 प्लग कनेक्टर्स हैं, जिनका उपयोग एससीआर ब्रिज को अग्र एवं पश्च दिशा दोनों में गेट पल्स सिग्नल प्रदान करने के लिए किया जा सकता है। इसके अन्य प्लग कनेक्टर्स में से एक का उपयोग पावर सप्लाई बोर्ड के साथ संचार के लिए किया जा सकता है।

3. इस सिस्टम के साथ डीसीएफबी-प्रकार का पावर सप्लाई बोर्ड उपयोग में लाया जाना चाहिए। इस पीसीसीए में लेग रिएक्टर्स और फ्यूज़ भी उपयोग में लाए जाते हैं। यह स्वतंत्र या साझा बस ट्रांसफॉर्मर्स का उपयोग करता है। डीएस200पीसीसीएजी5एसीबी में कुल चार तार जंपर्स का उपयोग किया जाता है। इनके लेबल डब्ल्यूपी4, डब्ल्यूपी3, जेपी2 और जेपी1 हैं।

4. यह बोर्ड ड्राइव नियंत्रण बोर्ड के ठीक पीछे स्थित है, जो बदले में पावर सप्लाई बोर्ड के ठीक पीछे स्थित है। इन दोनों बोर्ड्स का उपयोग पीसीसीए को बोर्ड कैरियर के पिछले हिस्से से सुरक्षित करने के लिए किया जाता है। यह कैरियर में छह प्लास्टिक होल्डर्स द्वारा स्थिर रखा जाता है।

अनुप्रयोग

विद्युत उद्योग:

गैस/भाप टरबाइन नियंत्रण: मार्क V नियंत्रण कैबिनेट में स्थापित, जो सूक्ष्मप्रोसेसर बोर्ड्स (जैसे एलडीसीसी बोर्ड्स) को फ़िल्टर किया गया और स्थिर विद्युत शक्ति प्रदान करता है।

उत्तेजना प्रणाली नियंत्रण: जनरेटर सेट्स में विद्युत शक्ति वितरण परत के रूप में कार्य करता है, जो उत्तेजना धारा के सटीक नियमन का समर्थन करता है।

बड़े पैमाने पर विनिर्माण और भारी उद्योग:

तेल/पेट्रोरसायन संयंत्र: बड़े कंप्रेसर ड्राइव प्रणालियों के लिए विद्युत शक्ति वितरण।

इस्पात/कागज मिलें: डायरेक्टो-मैटिक 2000 ड्राइव में एकीकृत, बड़े डीसी या एसी मोटर्स के शक्ति इनपुट का प्रबंधन करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: DS200PCCAG5ACB और DCFB बोर्ड के पिन 5PL-10 I/O के बीच क्या संबंध है?

उत्तर: बोर्ड पर P24 नामकरण DS200PCCAG5ACB और DCFB बोर्ड के बीच 5PL-10 I/O कनेक्शन को पहचानता है। यह बोर्ड कनेक्शन +24 वोल्ट आउटपुट को दर्शाता है।

प्रश्न: क्या DS200PCCAG5ACB पर कोई अटीनुएशन स्ट्रिंग (क्षीणन श्रृंखला) है?

उत्तर: नहीं, न तो अटीनुएशन स्ट्रिंग और न ही स्नबर्स बोर्ड पर मौजूद हैं। चूंकि DS200PCCAG5ACB एक G5 बोर्ड समूह है, इसलिए G5 और G6 PCCA समूहों में कोई अटीनुएशन स्ट्रिंग या स्नबर्स नहीं हैं।

प्रश्न: DS200PCCAG5ACB पर कितने वायर जंपर्स हैं?

उत्तर: बोर्ड पर चार वायर जंपर्स हैं: JP1, JP2, WP3, और WP4। ये जंपर्स सिस्टम वोल्टेज को नियंत्रित करते हैं।

प्रश्न: WOC DS200PCCAG5ACB के शिपमेंट में कितना समय लगता है?

उत्तर: हम एक बड़े इन्वेंट्री को बनाए रखते हैं और कई ऑर्डर को उसी दिन पूरा कर सकते हैं। अतिरिक्त जानकारी के लिए कृपया हमसे संपर्क करें।
