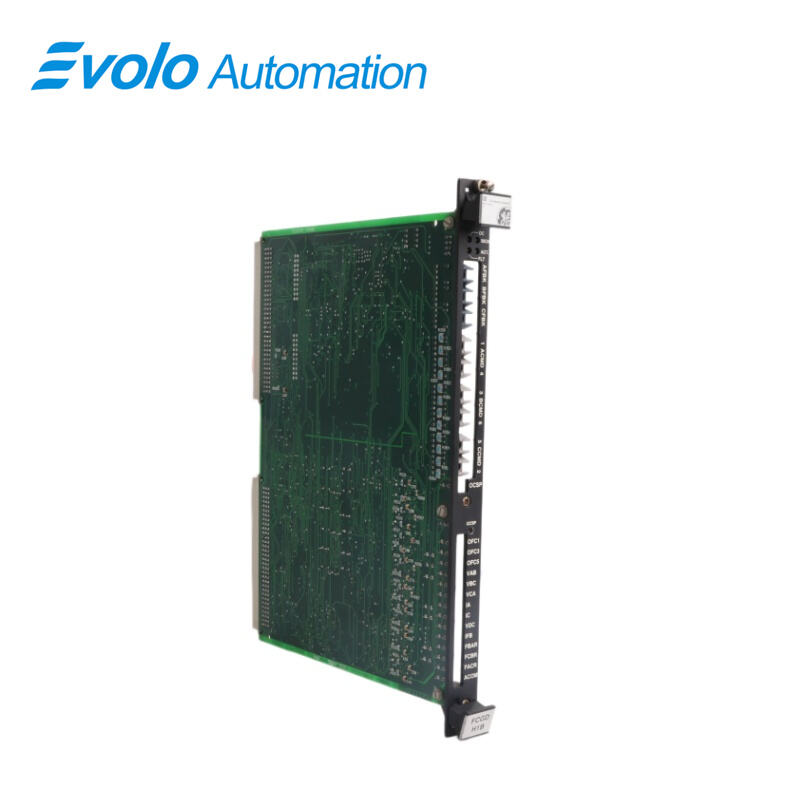

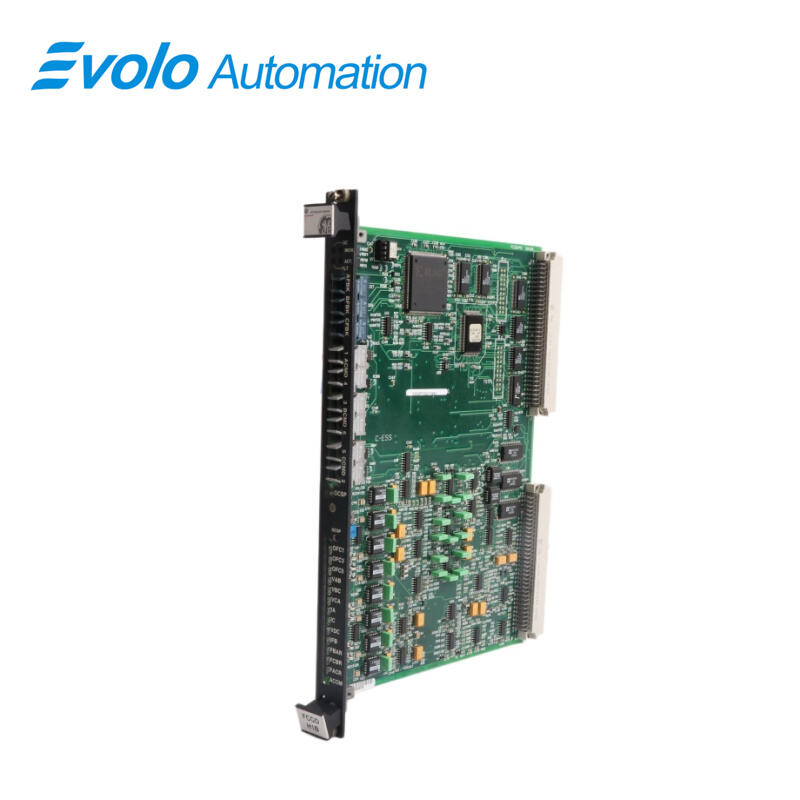

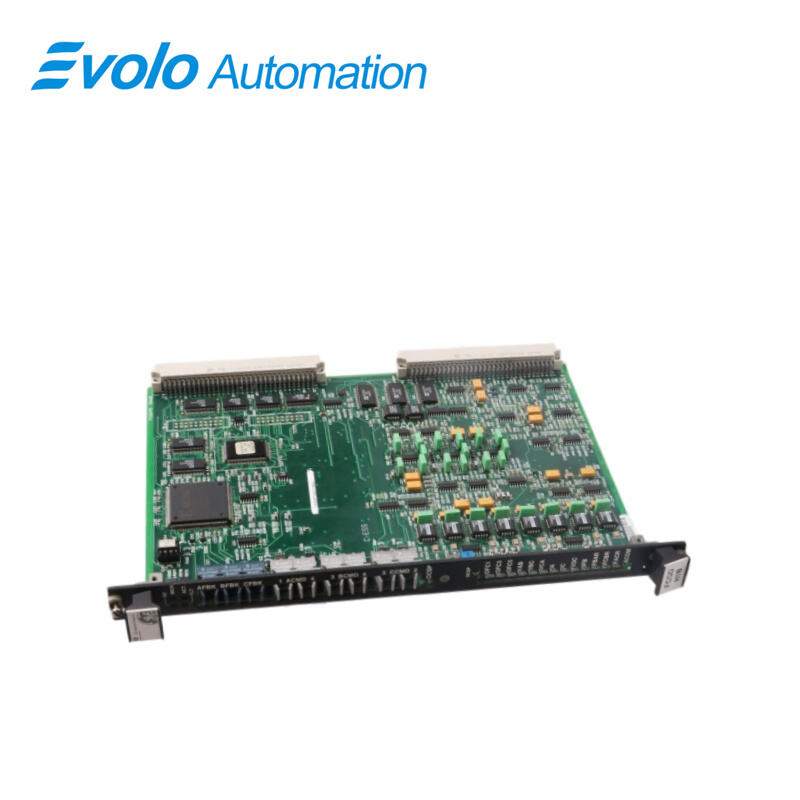

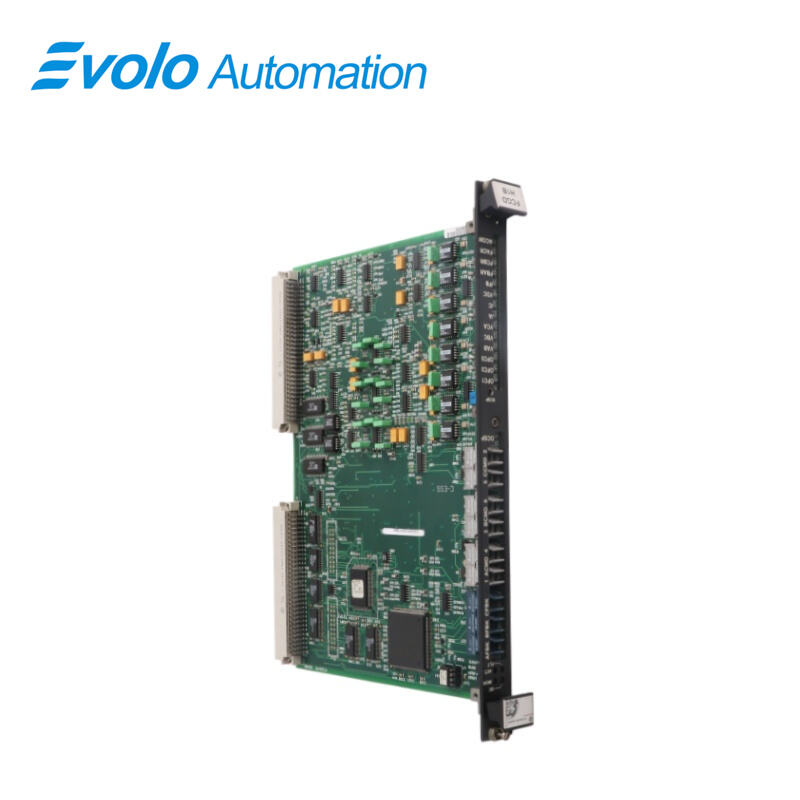

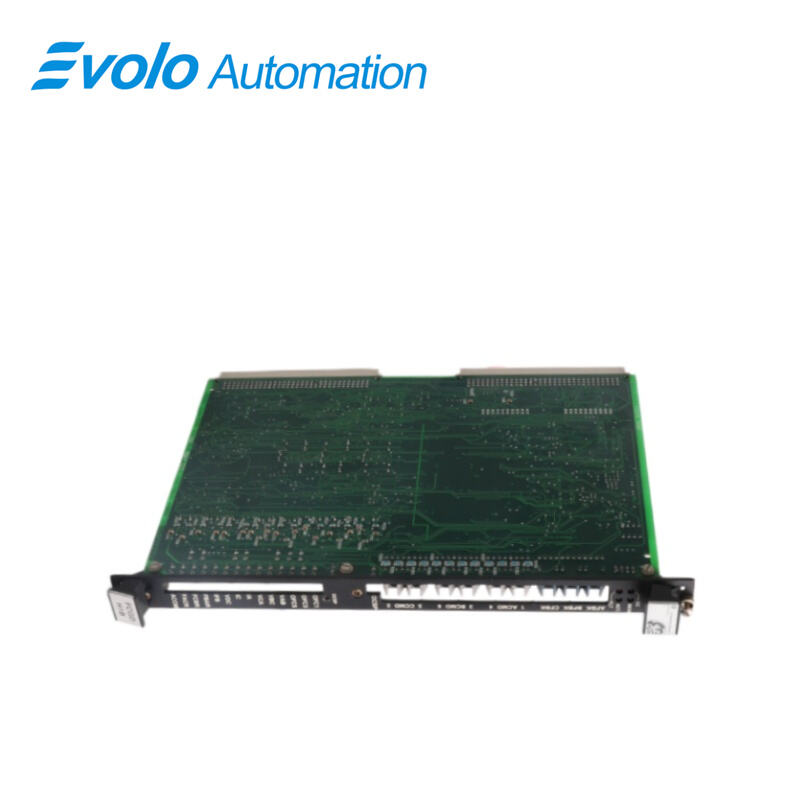

DS200FCGDH1BBA गेट वितरण बोर्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	DS200FCGDH1BBA
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

त्वरित विवरण

विवरण

DS200FCGDH1BBA जनरल इलेक्ट्रिक द्वारा निर्मित और डिज़ाइन किया गया एक गेट वितरण और स्थिति कार्ड है, जो GE स्पीडट्रॉनिक नियंत्रण प्रणालियों में उपयोग किए जाने वाले मार्क VI श्रृंखला का हिस्सा है। एक 6-पल्स फेज-नियंत्रित, गैर-उलटने वाले ब्रिज के लिए एक इंटरफ़ेस बोर्ड को गेट वितरण और स्थिति कार्ड (FCGD) कहा जाता है। यह VME बैकप्लेन के माध्यम से डीएस200डीएसपीसी (डीएसपीसी, VME प्रोसेसर) चिप से SCR फायरिंग डेटा प्राप्त करने के बाद प्रतिक्रिया और नैदानिक डेटा का संचरण करता है। FCGD प्रत्येक ब्रिज लेग से एक मल्टीप्लेक्स्ड सेल स्थिति सिग्नल प्राप्त करता है और प्रत्येक ब्रिज लेग के लिए सेल गेटिंग सिग्नल को डिकोड करता है तथा वितरित करता है। इसके अतिरिक्त, यह ब्रिज प्रतिक्रिया सिग्नल को ग्रहण करता है, उन्हें स्केल करता है और फिर वोल्टेज, आवृत्ति और धारा स्थिति डेटा को डीएसपीसी बोर्ड पर वापस भेजता है।

अनुप्रयोग

विद्युत उद्योग: विद्युत संयंत्र, उप-केंद्र

औद्योगिक स्वचालन: ड्राइव नियंत्रण प्रणालियाँ

कार्य

सिस्टम घड़ी: एफसीजीडी में एक सिस्टम घड़ी रजिस्टर है जो फायरिंग कमांड और टाइमस्टैम्प प्रतिक्रिया मान उत्पन्न करता है। यह 16-बिट अप-काउंटर तब समाप्त हो जाता है जब यह हेक्साडेसिमल मान OFFFFH तक पहुँच जाता है और शून्य पर रीसेट हो जाता है।

सिस्टम रीसेट: बिजली चालू करने या हार्डवेयर रीसेट के दौरान, सिस्टम रीसेट सिग्नल बोर्ड पर सभी रजिस्टर्स को उनकी प्रारंभिक सेटिंग्स पर सेट कर देता है।

सिस्टम हार्टबीट: किसी इलेक्ट्रॉनिक घटक की हार्टबीट एक आवधिक सिग्नल है जो यह इंगित करती है कि घटक अभी भी कार्य कर रहा है। यह कार्यक्षमता एफसीजीडी के सिस्टम हार्टबीट रजिस्टर द्वारा समर्थित है। बोर्ड-स्तरीय हार्टबीट VME होस्ट CPU द्वारा इस पर पहली बार लिखने के बाद गिनती शुरू कर देती है, और IMOK लेबल वाली हरी बोर्ड-फ्रंट LED जल उठती है।

फायरिंग कमांड: एक फायरिंग मास्क रजिस्टर, जिसमें छह प्रविष्टियाँ हैं और जो ब्रिज में छह-सेल के स्ट्रिंग्स के अनुरूप हैं, फाइबर-ऑप्टिक फायरिंग सिग्नल ट्रांसमीटर्स को नियंत्रित करता है। FCGD द्वारा एक साथ अधिकतम छह फाइबर-ऑप्टिक ट्रांसमीटर्स को चालू किया जा सकता है। होस्ट CPU के पास VME बस कनेक्शन के माध्यम से सीधे फायरिंग मास्क रजिस्टर में डेटा लिखने का विकल्प है।

नाटो से वोल्टेज फीडबैक: 20-पिन रिबन वायर के माध्यम से, वोल्टेज फीडबैक स्केलिंग (नाटो) बोर्ड FCGD को इनपुट सिग्नल भेजता है (देखें तालिका 5)। ये सिग्नल तीन प्रत्यावर्ती धारा (ac) वोल्टेज को स्थानीय प्रतिरोधक के माध्यम से ग्राउंड के संदर्भ में, पाँच कम किए गए एनालॉग वोल्टेज सिग्नल (जो धनात्मक और ऋणात्मक दिष्ट धारा (dc) के अनुरूप हैं), और पाँच अन्य कम किए गए एनालॉग वोल्टेज सिग्नल शामिल हैं। सिग्नल इलेक्ट्रॉनिक्स की 10 V की आउटपुट सीमा के भीतर आउटपुट सिग्नल को बनाए रखने के लिए, NATO पर जंपर्स का उपयोग करके इनपुट सीमा को पुनः स्केल किया जाता है। VME बैकप्लेन पर Va, Vb, Vc, Vp और Vn सिग्नल्स के लिए परीक्षण बिंदु उपलब्ध हैं।

एनालॉग और डिजिटल कंडीशनिंग: एनालॉग वोल्टेज, करंट और फ्लक्स फीडबैक के लिए, वोल्टेज-नियंत्रित ऑसिलेटर्स का उपयोग किया जाता है। VCOs को VA, VB, VC, VDC, IA, IC, FLUXBAR और FLUXCBR सिग्नल्स द्वारा चालित किया जाता है (देखें तालिका 1)। इसके अतिरिक्त, छह समानांतर सिग्मा-डेल्टा कनवर्टर्स, जो VCOs के साथ काम करते हैं, को वोल्टेज और करंट सिग्नल्स के माध्यम से फीड किया जाता है

अक्सर पूछे जाने वाले प्रश्न

DS200FCGDH1BBA गेट वितरण और स्थिति कार्ड क्या है?

गेट वितरण और स्थिति कार्ड एक महत्वपूर्ण घटक है जिसका उपयोग नियंत्रण प्रणालियों में विभिन्न घटकों के बीच सिग्नल या डेटा के प्रबंधन और वितरण के लिए किया जाता है। इसका उपयोग आमतौर पर औद्योगिक वातावरणों, जैसे कि बिजली संयंत्रों, विनिर्माण इकाइयों और स्वचालित प्रणालियों में किया जाता है, जहाँ यह प्रक्रियाओं की निगरानी और नियंत्रण में एक आवश्यक भूमिका निभाता है। ये कार्ड दक्ष डेटा प्रवाह और संचालन विश्वसनीयता सुनिश्चित करने के लिए डिज़ाइन किए गए हैं।

DS200FCGDH1BBA गेट वितरण और स्थिति कार्ड के मुख्य कार्य क्या हैं?

गेट वितरण और स्थिति कार्ड के प्राथमिक कार्यों में सिग्नल वितरण, स्थिति निगरानी, त्रुटि का पता लगाना और डेटा समकालिकता शामिल हैं। यह कार्ड नियंत्रण सिग्नलों को किसी प्रणाली के विभिन्न उप-प्रणालियों को मार्गनिर्देशित करता है, उनकी कार्यात्मक स्थिति की वास्तविक समय में निगरानी करता है, दोषों या अनियमितताओं का पता लगाता है और रिपोर्ट करता है, तथा यह सुनिश्चित करता है कि घटकों के बीच डेटा सुसंगत और समकालिक रहे। ये क्षमताएँ जटिल औद्योगिक प्रणालियों के चिकने और कुशल संचालन को बनाए रखने के लिए आवश्यक हैं।

DS200FCGDH1BBA गेट वितरण और स्थिति कार्ड आमतौर पर कहाँ उपयोग किया जाता है?

गेट वितरण और स्थिति कार्ड विभिन्न औद्योगिक सेटिंग्स में आमतौर पर उपयोग किए जाते हैं, जैसे कि टरबाइन नियंत्रण प्रणालियों के प्रबंधन के लिए बिजली संयंत्रों में, प्रक्रिया नियंत्रण के लिए विनिर्माण वातावरण में, और रोबोटिक्स या गति नियंत्रण प्रणालियों में। ये कार्ड स्वचालित वातावरणों में विश्वसनीय सिग्नल मार्गनिर्देशन और स्थिति अद्यतन सुनिश्चित करते हैं, जिससे ऑपरेशनल दक्षता और सुरक्षा को बनाए रखना अत्यावश्यक हो जाता है।
