अवलोकन
मूल स्थान: |
अमेरिका |
ब्रांड का नाम: |
जीई |
मॉडल नंबर: |
डीएस200सीटीबीएजी1एडीडी |
पैकिंग विवरण: |
मूल नया कारखाना सील |
डिलीवरी समय: |
5-7 दिन |
भुगतान शर्तें: |
T/T |
सप्लाई क्षमता: |
स्टॉक में |
विशिष्टताएँ
|
PART NUMBER: |
डीएस200सीटीबीएजी1एडीडी |
|
निर्माता: |
जनरल इलेक्ट्रिक |
|
श्रृंखला: |
मार्क V LM |
|
बोर्ड रेटिंग: |
125 V DC |
|
उत्पाद प्रकार: |
सी-कोर एनालॉग टर्मिनेशन मॉड्यूल |
|
ग्राउंड के प्रति प्रतिबाधा: |
75 ओम |
|
ओवरस्पीड ट्रिप: |
जे28/जे29 |
|
कनेक्टर्स: |
J7, JK, JL, JW, JX1 |
|
अपर्याप्तता: |
ड्यूअल |
|
ऊर्जा आवश्यकता: |
+5 V डीसी, 6 A |
|
संचालन तापमान: |
-30 से +65°सेल्सियस |
|
आयाम: |
28.6 x 7 x 4 सेमी |
|
लगाना: |
4 माउंटिंग छिद्र |
|
भार: |
0.36 किलोग्राम |
|
मूल देश: |
संयुक्त राज्य अमेरिका |
विवरण

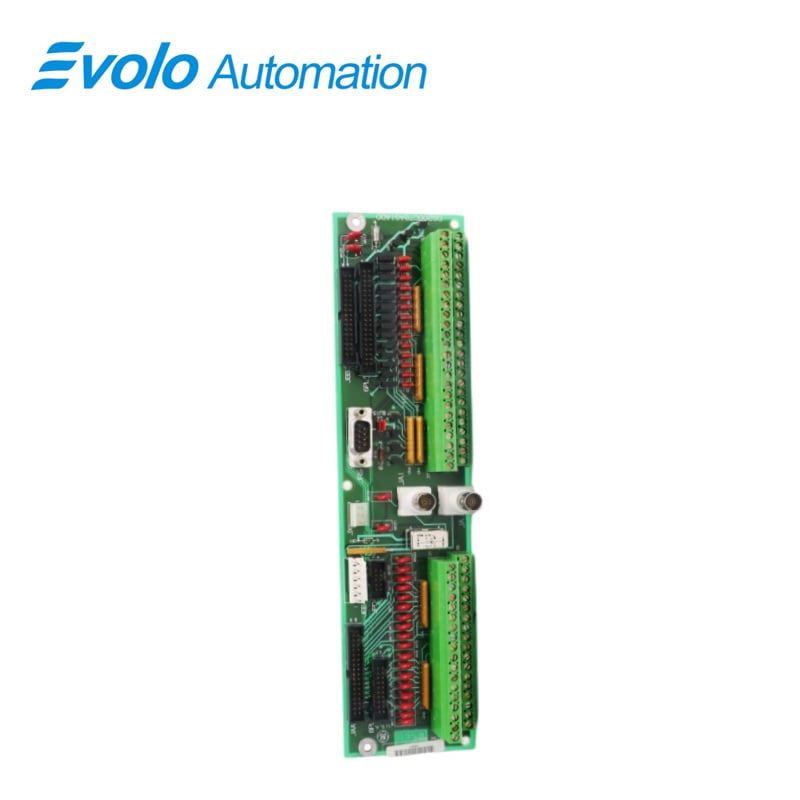

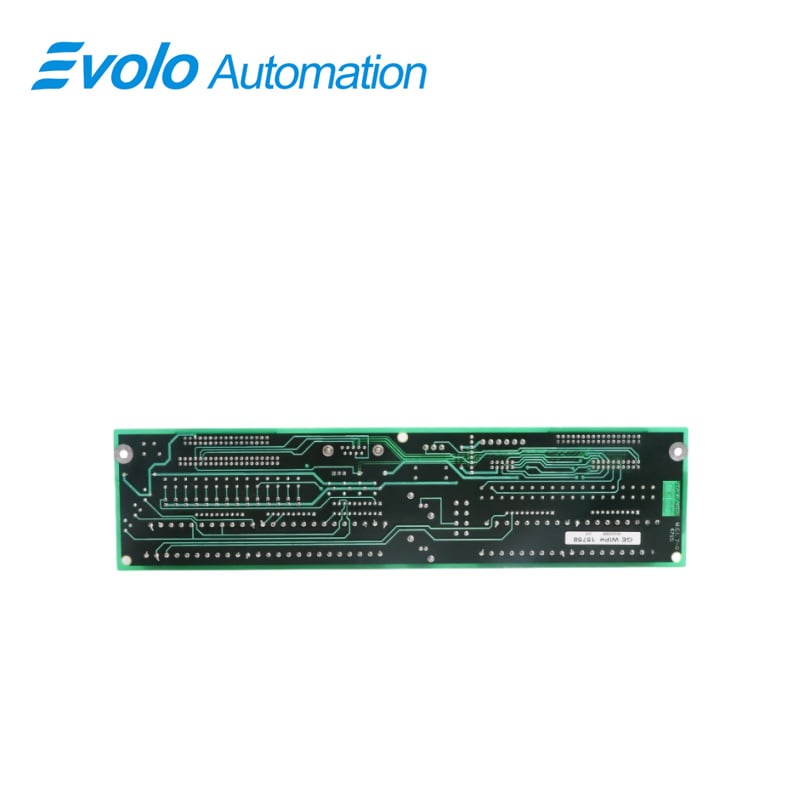

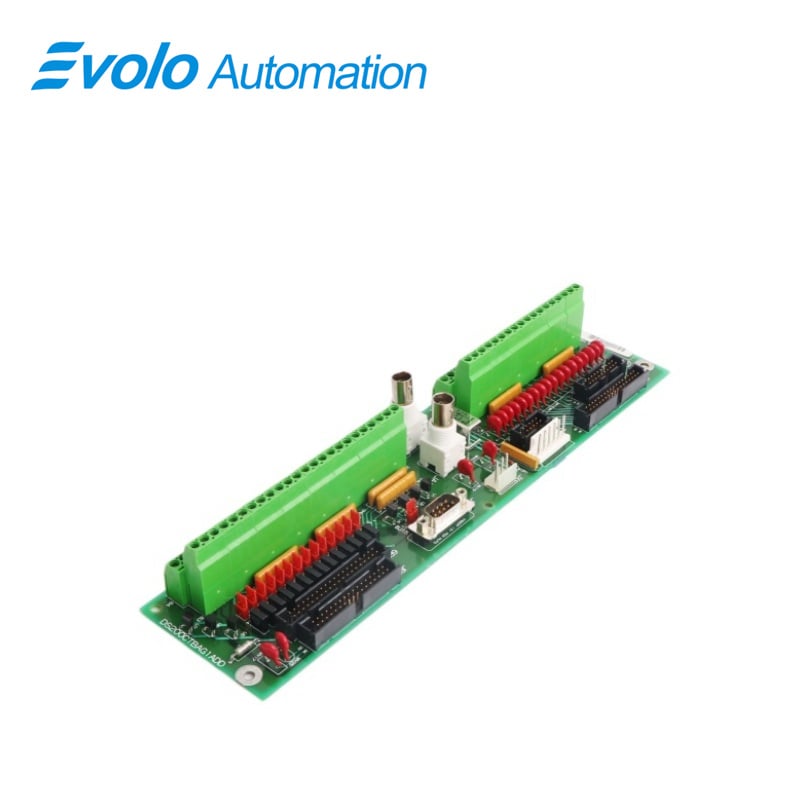

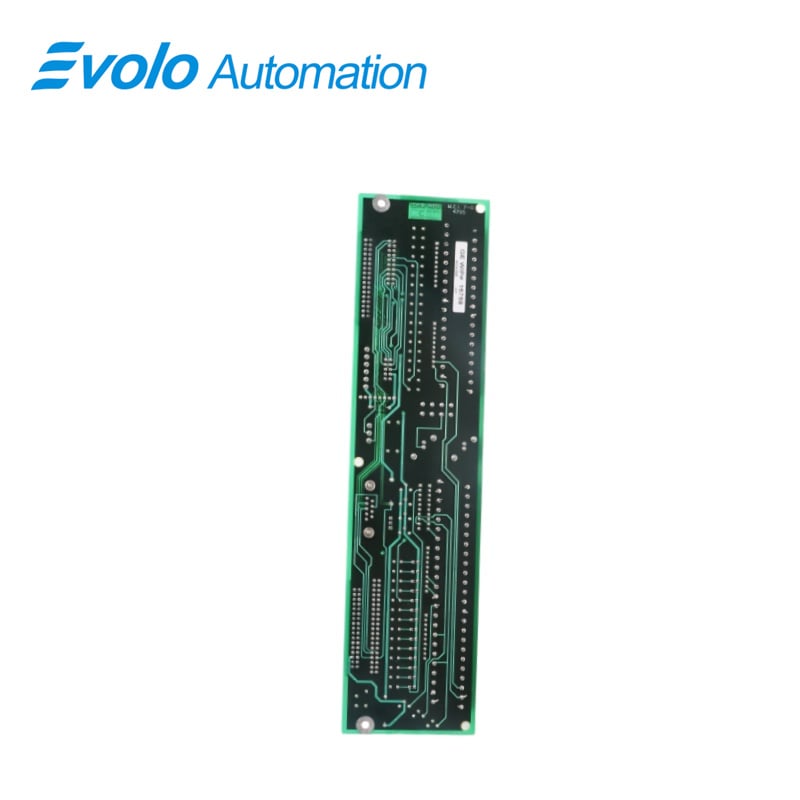

DS200CTBAG1ADD एक सी-कोर एनालॉग टर्मिनेशन मॉड्यूल है जिसे जनरल इलेक्ट्रिक द्वारा एयरोडेरिवेटिव नियंत्रण प्रणालियों में उपयोग के लिए मार्क V LM श्रृंखला के हिस्से के रूप में निर्मित और डिज़ाइन किया गया है। टर्मिनेशन मॉड्यूल (CTBA) टर्मिनल बोर्ड कोर में स्थित है। CTBA टर्मिनल बोर्ड 4-20 mA आउटपुट सिग्नल, 4-20 mA इनपुट सिग्नल, और शाफ्ट वोल्टेज तथा शाफ्ट करंट सिग्नल को स्वीकार करता है। IONET कनेक्शन STCA बोर्ड से और COREBUS कनेक्शन कोर पर QTBA बोर्ड से भी CTBA बोर्ड पर स्थित हैं। निदान के लिए 24 V डीसी शक्ति कोर में TCPD बोर्ड से प्राप्त की जाती है। CTBA टर्मिनल बोर्ड पर एक बायपास रिले स्थित है जो CTBA टर्मिनल बोर्ड को शक्ति खोने की स्थिति में भी COREBUS के संचार को जारी रखने की अनुमति देता है।
अनुप्रयोग
विद्युत उद्योग: विद्युत उत्पादन, संचरण और वितरण प्रणालियाँ।
पेट्रोरसायन उद्योग: पेट्रोलियम शोधन और रासायनिक उत्पादन प्रक्रियाएँ।
लोहा और इस्पात धातुकर्म उद्योग: ब्लास्ट फर्नेस, कन्वर्टर और इस्पात रोलिंग जैसी उत्पादन प्रक्रियाएँ।
जल उपचार उद्योग: जल पंप, वाल्व और यंत्रों जैसे उपकरण।
उत्पाद श्रृंखला
DS200CTBAG1ADD MARK V श्रृंखला से संबंधित है, जिसमें निम्नलिखित मॉडल भी शामिल हैं:
DS200CTBAG1ADF: एनालॉग इनपुट टर्मिनल बोर्ड
DS200CTBAG1ADF2: एनालॉग आउटपुट टर्मिनल बोर्ड
DS200CTBAG1ADF3: डिजिटल इनपुट टर्मिनल बोर्ड
DS200CTBAG1ADF4: डिजिटल आउटपुट टर्मिनल बोर्ड
DS200CTBAG1ADF5: RS-232/485 संचार टर्मिनल बोर्ड
सीटीबीए कनेक्शन
8PL— कोर में STCA बोर्ड तक IONET संकेतों को स्थानांतरित करता है,
JAA — कोर में TCCA बोर्ड से 4-20 mA आउटपुट को स्थानांतरित करता है।
JAl - कोरबस (COREBUS) कनेक्शन के लिए उपयोग किया जाता है; यदि इसका उपयोग नहीं किया जाता है, तो एक समापन प्रतिरोधक (termination resistor) लगाना चाहिए।
JAJ - कोरबस (COREBUS) कनेक्शन के लिए उपयोग किया जाता है; यदि इसका उपयोग नहीं किया जाता है, तो एक समापन प्रतिरोधक (termination resistor) लगाना चाहिए।
JBB - कोर में TCCA बोर्ड तक 4–20 mA इनपुट्स और शाफ्ट वोल्टेज तथा करंट सिग्नल्स को स्थानांतरित करता है।
JEE - कोर में STCA बोर्ड के साथ कोरबस (COREBUS) सिग्नल्स का संचार करता है।
JPD - कोर में TCPD बोर्ड से 24V डीसी शक्ति सिग्नल को स्थानांतरित करता है।
JX - कोर में TCDA बोर्ड के साथ आयनेट (lONET) सिग्नल्स का संचार करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: DS200CTBAG1ADD सी-कोर एनालॉग समापन मॉड्यूल क्या है?
उत्तर: एक सी-कोर एनालॉग समापन मॉड्यूल एक इंटरफ़ेस डिवाइस है जिसका उपयोग एनालॉग फ़ील्ड सिग्नल्स (जैसे 4–20 mA या 0–10 V) को नियंत्रण प्रणाली के I/O मॉड्यूल से जोड़ने के लिए किया जाता है। यह विश्वसनीय डेटा अधिग्रहण के लिए उचित समापन, सिग्नल कंडीशनिंग और विद्युत विभाजन (isolation) सुनिश्चित करता है।
प्रश्न: DS200CTBAG1ADD द्वारा किन प्रकार के एनालॉग सिग्नल्स का समर्थन किया जाता है?
A: मॉड्यूल आमतौर पर 4–20 mA करंट लूप, 0–10 V वोल्टेज स्तर और कभी-कभी ±10 V डिफरेंशियल इनपुट जैसे औद्योगिक मानक एनालॉग सिग्नल का समर्थन करता है। ये सिग्नल आमतौर पर DCS और PLC-आधारित प्रणालियों में सेंसर आउटपुट और एक्चुएटर नियंत्रण के लिए उपयोग किए जाते हैं।
Q: DS200CTBAG1ADD एनालॉग टर्मिनेशन मॉड्यूल और I/O मॉड्यूल के बीच क्या अंतर है?
A: एनालॉग टर्मिनेशन मॉड्यूल एक निष्क्रिय उपकरण है जिसका उपयोग एनालॉग सिग्नल वायरिंग को कनेक्ट करने और व्यवस्थित करने के लिए किया जाता है, जबकि I/O मॉड्यूल एक सक्रिय घटक है जो इन एनालॉग सिग्नल को कंट्रोलर द्वारा प्रोसेसिंग के लिए डिजिटल प्रारूप में परिवर्तित करता है।
