सारांश
मूल स्थान: |
संयुक्त राज्य अमेरिका |
ब्रांड नाम: |
बेंटली नेवादा |
मॉडल नंबर: |
330905-00-08-10-02-00 |
पैकिंग विवरण: |
मूल नया कारखाना सील |
डिलीवरी समय: |
5-7 दिन |
भुगतान शर्तें: |
T/T |
सप्लाई क्षमता: |
स्टॉक में |
त्वरित विवरण
|
अथ्रेडेड लंबाई विकल्प: |
0 मिमी |
|
कुल केस लंबाई विकल्प: |
80 mm |
|
केबल लंबाई विकल्प: |
1.0 मीटर (39 इंच) |
|
कनेक्टर और केबल विकल्प: |
लघु समाक्षीय क्लिकलॉक कनेक्टर, मानक केबल |
|
एजेंसी स्वीकृति विकल्प: |
अवांछित |
|
प्रोब केस थ्रेड: |
एम10X1 थ्रेड |
|
थ्रेड संलग्नक की अधिकतम लंबाई: |
15 मिमी |
|
आयाम: |
18x18x2सेमी |
|
वजन: |
0.06किग्रा |
विवरण

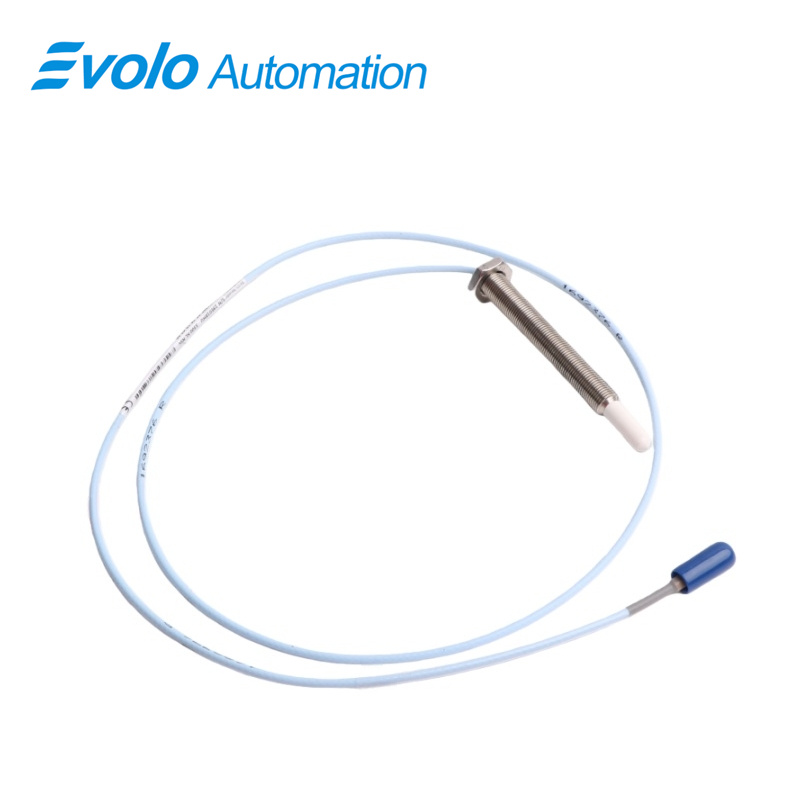

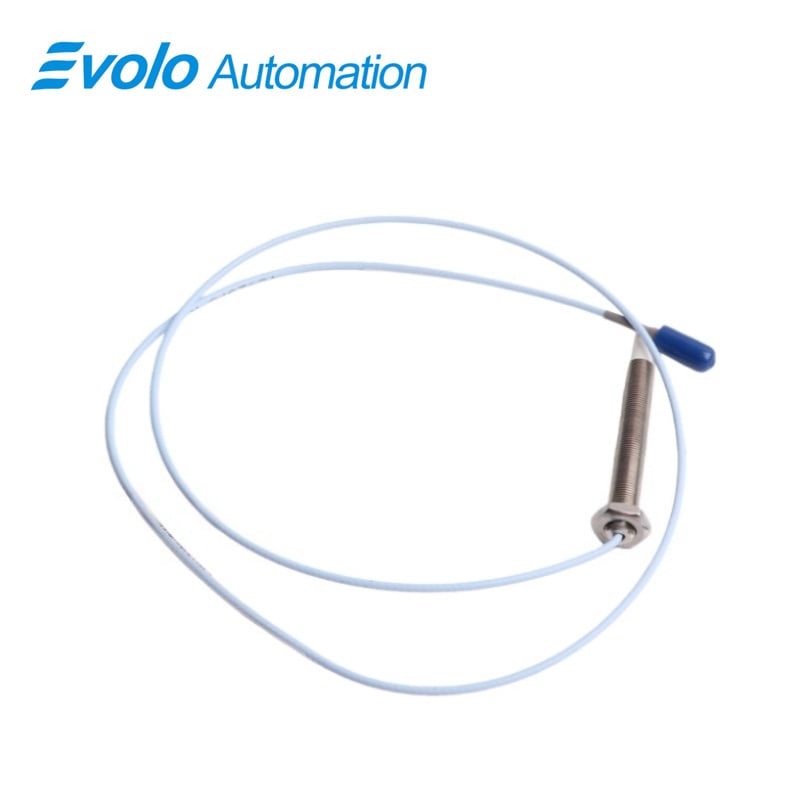

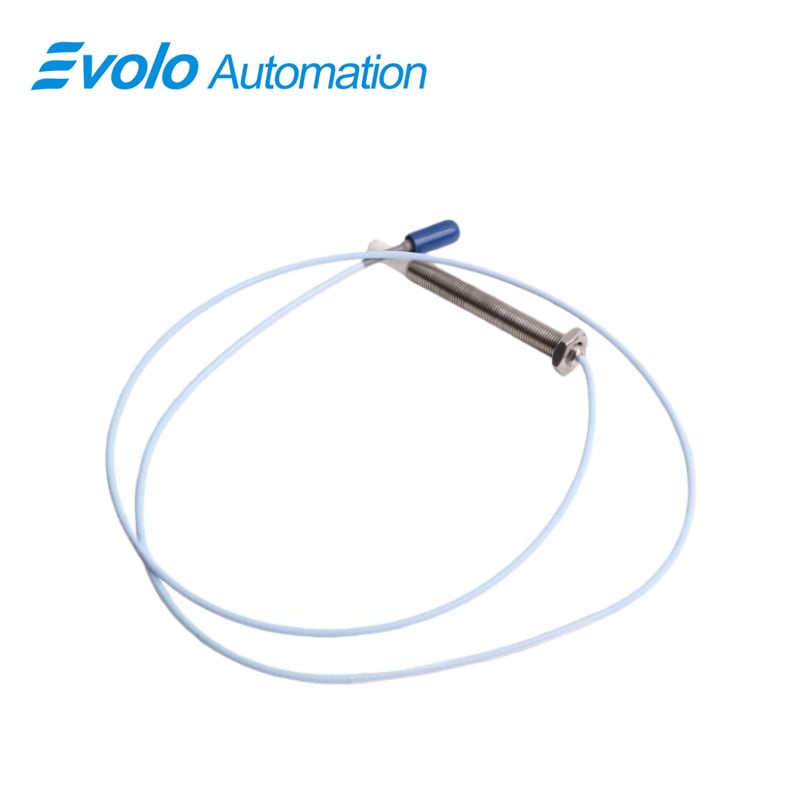

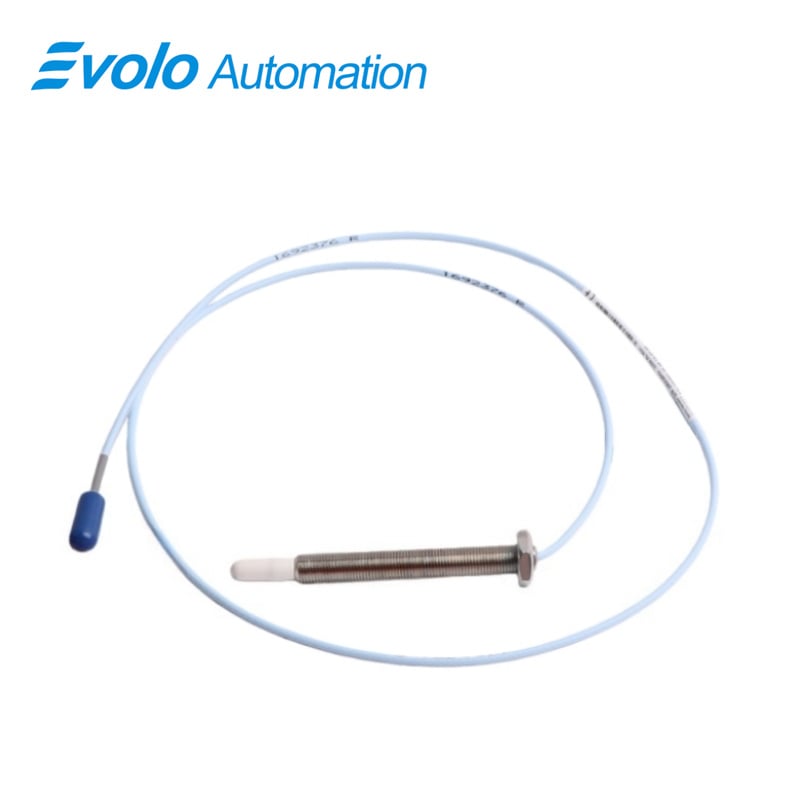

330905-00-08-10-02-00 3300 NSv प्रॉक्सिमिटी प्रोब एक कॉम्पैक्ट, उच्च-परिशुद्धता वाला भँवर-धारा ट्रांसड्यूसर है, जिसे औद्योगिक स्वचालन और संकीर्ण स्थानों में मशीनरी की निगरानी के लिए विशेष रूप से डिज़ाइन किया गया है। अपकेंद्री वायु संपीड़कों, शीतलन संपीड़कों, प्रक्रिया गैस संपीड़कों और स्थापना के लिए सीमित स्थान वाली अन्य मशीनों के लिए डिज़ाइन किया गया, यह प्रोब प्रोब के टिप और एक चालक लक्ष्य के बीच की दूरी के सीधे समानुपाती आउटपुट वोल्टेज प्रदान करता है, जिससे त्रिज्या और अक्षीय स्थिति के साथ-साथ गतिशील कंपन के सटीक मापन की सुविधा मिलती है। 80 मिमी की कुल केस लंबाई और 1.0 मीटर केबल के साथ, यह प्रोब सीमित काउंटर बोर, साइड-व्यू और रियर-व्यू माउंटिंग स्थानों में फिट होता है। M10X1 थ्रेडेड केस जिसमें अधिकतम 15 मिमी थ्रेड एंगेजमेंट है, सुरक्षित स्थापना सुनिश्चित करता है। AISI 304 स्टेनलेस स्टील से निर्मित और पॉलीफिनिलीन सल्फाइड (PPS) प्रोब टिप के साथ, यह प्रक्रिया अनुप्रयोगों के लिए उत्कृष्ट रासायनिक प्रतिरोध प्रदान करता है। -52°C से +177°C (-62°F से +351°F) के तापमान पर संचालन के लिए डिज़ाइन किया गया, इस प्रोब में न्यूनतम आपूर्ति संवेदनशीलता (<2 mV प्रति वोल्ट), 50 Ω आउटपुट प्रतिरोध और 1.5 मिमी (60 मिल्स) की रैखिक सीमा है, जिसमें अनुशंसित अंतराल सेटिंग 1.0 मिमी (40 मिल्स) है। पेटेंट प्राप्त टिपलॉक और केबललॉक डिज़ाइन मजबूत प्रोब-टिप बॉन्डिंग और 220 N (50 lb) केबल खींचने की शक्ति प्रदान करते हैं, जबकि गोल्ड-प्लेटेड क्लिकलॉक कनेक्टर्स सुरक्षित विद्युत कनेक्शन सुनिश्चित करते हैं। 3300 NSv प्रोब पिछले 3300 RAM प्रोब और 3000/7000-श्रृंखला 190 ट्रांसड्यूसर के साथ यांत्रिक और विद्युत रूप से संगत है, जो छोटे-शाफ्ट या सीमित-दृश्य अनुप्रयोगों में सुगम अपग्रेड और उच्च-परिशुद्धता वाले स्वचालन प्रदर्शन का समर्थन करता है।
अनुप्रयोग
छोटे शाफ्ट में रेडियल कंपन निगरानी
51 मिमी (2 इंच) से छोटे शाफ्ट पर कंपन को सटीक रूप से मापता है, जो कंप्रेसर और छोटे टरबाइन में यांत्रिक समस्याओं का समय पर पता लगाने में सहायता करता है।
अक्षीय (थ्रस्ट) स्थिति माप
15 मिमी (0.6 इंच) से छोटे सपाट लक्ष्यों पर अक्षीय विस्थापन को मापता है, जो उच्च-गति घूर्णन उपकरणों में थ्रस्ट बेयरिंग की निगरानी के लिए आदर्श है।
गति और शून्य-आरपीएम का पता लगाना
प्रक्रिया नियंत्रण और स्वचालन प्रणालियों के लिए टैकोमीटर और शून्य-गति संकेत उत्पन्न करता है, जो शुरुआत और बंद करने के दौरान विश्वसनीय संचालन सुनिश्चित करता है।
कीफेज़र (कला संदर्भ) संकेत उत्पादन
स्वचालित निगरानी और नियंत्रण प्रणालियों के लिए सटीक कला संदर्भ संकेत प्रदान करता है, जो भविष्यकालीन रखरखाव और स्थिति-आधारित स्वचालन रणनीतियों को बढ़ाता है।
विनिर्देश
|
प्रोब तापमान सीमा: |
-52°C से +177°C (-62°F से +351°F) |
|
भंडारण तापमान: |
-52°C से +177°C (-62°F से +351°F) |
|
प्रोब टिप सामग्री: |
पॉलीफ़ेनिलीन सल्फाइड (PPS) |
|
प्रोब केस सामग्री: |
AISI 304 स्टेनलेस स्टील (SST) |
|
फील्ड वायरिंग: |
0.2 से 1.5 mm2 (16 से 24 AWG)[फेरूल्स के साथ 0.25 से 0.75 mm2 (18 से 23 AWG)] |
|
रैखिक सीमा: |
1.5 mm (60 मिल्स) |
|
अनुशंसित गैप सेटिंग: |
1.0 mm (40 मिल्स) |
|
आउटपुट प्रतिरोध: |
50 Ω |
|
आपूर्ति संवेदनशीलता: |
इनपुट वोल्टेज में प्रति वोल्ट परिवर्तन के लिए आउटपुट वोल्टेज में 2 mV से कम परिवर्तन |
प्रतिस्पर्धात्मक लाभ
संकीर्ण स्थानों में संकुचित स्थापना: 80 मिमी केस, 1.0 मी केबल
था 330905-00-08-10-02-00 3300 XL 8 मिमी प्रॉक्सिमिटी प्रोब 80 मिमी केस और 1.0-मीटर केबल के साथ आता है, जो संकीर्ण औद्योगिक क्षेत्रों में गैप-टू-वोल्टेज मापन सटीकता को प्रभावित किए बिना सटीक स्थापना की अनुमति देता है।
पीपीएस टिप और स्टेनलेस स्टील बॉडी के साथ रासायनिक प्रतिरोध
पीपीएस प्रोब टिप और एआईएसआई 304 स्टेनलेस स्टील बॉडी से लैस, 330905-00-08-10-02-00 3300 XL 8 मिमी प्रॉक्सिमिटी प्रोब प्रक्रिया कंप्रेसर और स्वचालन उपकरणों में आमतौर पर मौजूद रसायनों के संपर्क में आने का सामना कर सकता है।
यांत्रिक और विद्युत खींचने की शक्ति: 220 N
पेटेंटेड टिपलॉक और केबललॉक डिज़ाइन 220 N (50 lb) खींचने की शक्ति प्रदान करते हैं, 330905-00-08-10-02-00 3300 XL 8 मिमी प्रॉक्सिमिटी प्रोब यांत्रिक विस्थापन को रोकता है और कंपन के तहत विद्युत सिग्नल संचरण को स्थिर बनाए रखता है।
3300 RAM और 3000/7000-श्रृंखला 190 ट्रांसड्यूसर के साथ अदला-बदली योग्य
था 330905-00-08-10-02-00 3300 XL 8 मिमी प्रॉक्सिमिटी प्रोब पिछले 3300 RAM या 3000/7000-श्रृंखला 190 ट्रांसड्यूसर का उपयोग करने वाली प्रणालियों में बिना किसी रुकावट के स्थापित होता है, त्वरित प्रतिस्थापन की सुविधा प्रदान करता है और स्वचालन अपग्रेड के दौरान बंद होने के समय को कम करता है।
गोल्ड-प्लेटेड क्लिकलॉक कनेक्टर वैकल्पिक सुरक्षा के साथ
था 330905-00-08-10-02-00 3300 XL 8 मिमी प्रॉक्सिमिटी प्रोब एक सुनहरा प्लेट किया गया क्लिकलॉक कनेक्टर का उपयोग करता है जो सुरक्षित रूप से लॉक हो जाता है, जबकि वैकल्पिक संरक्षक विद्युत संकेतों को प्रभावित करने से तरल को रोकते हैं, औद्योगिक वातावरण में वोल्टेज के प्रति अंतर की विश्वसनीय रीडिंग सुनिश्चित करते हैं।
