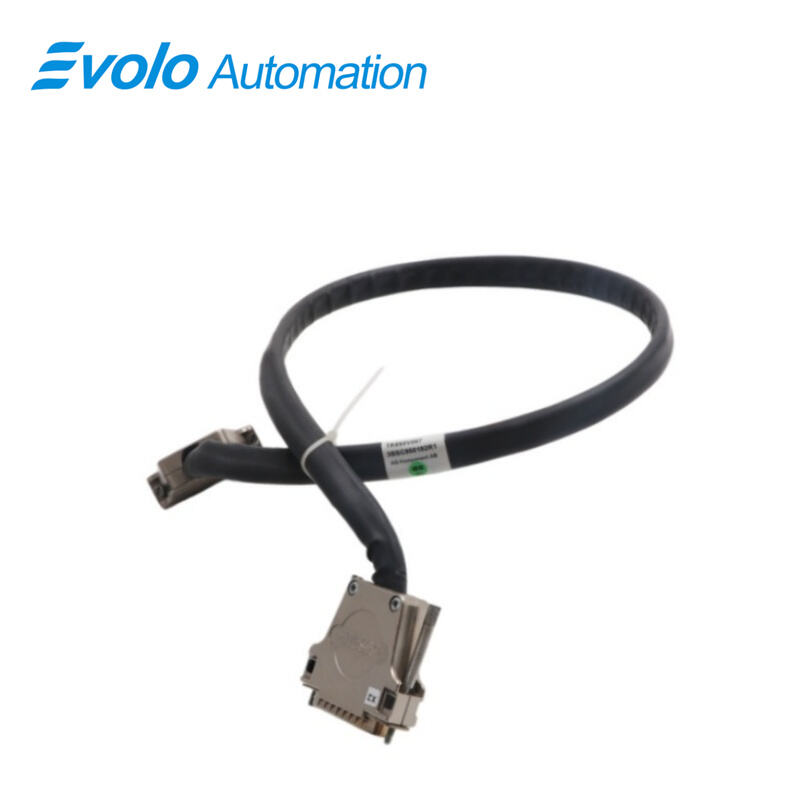

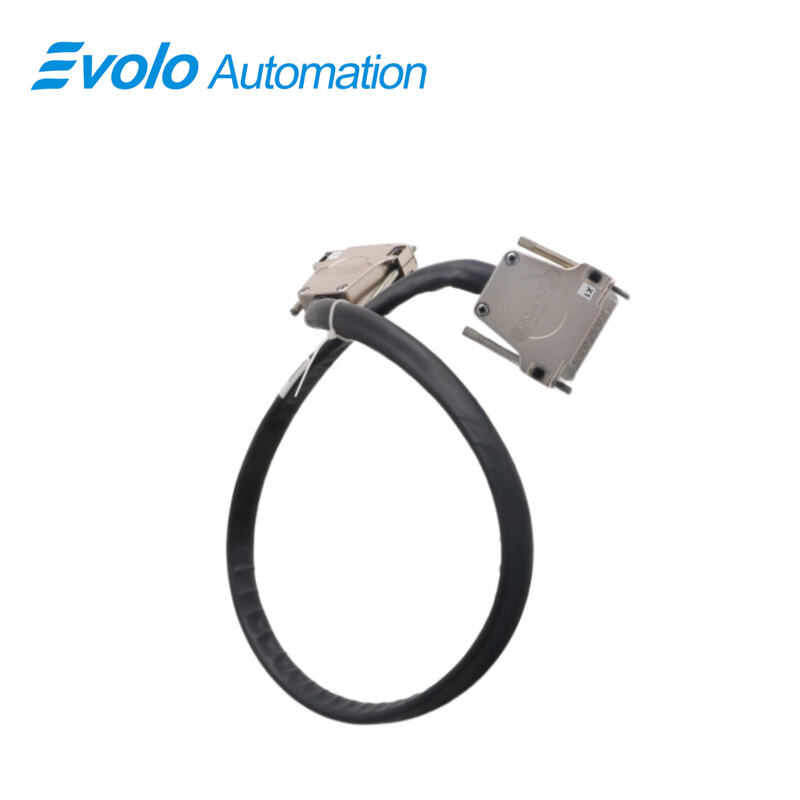

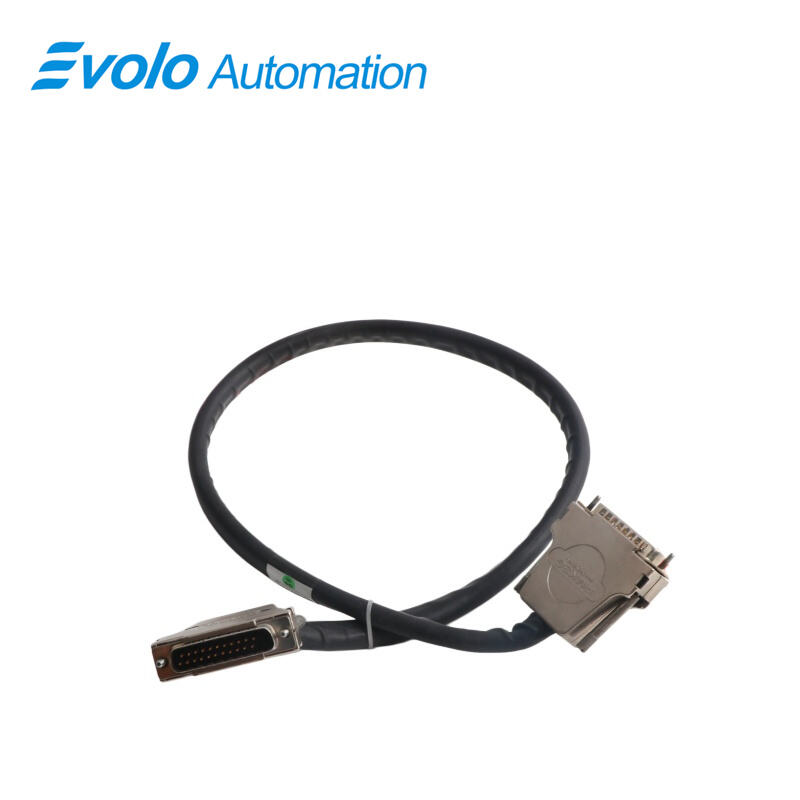

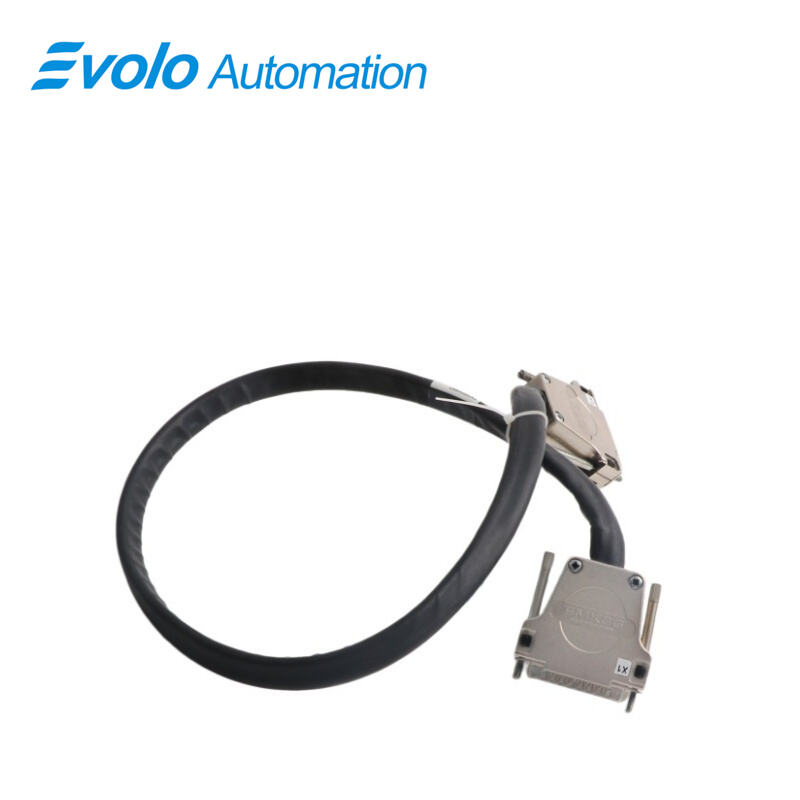

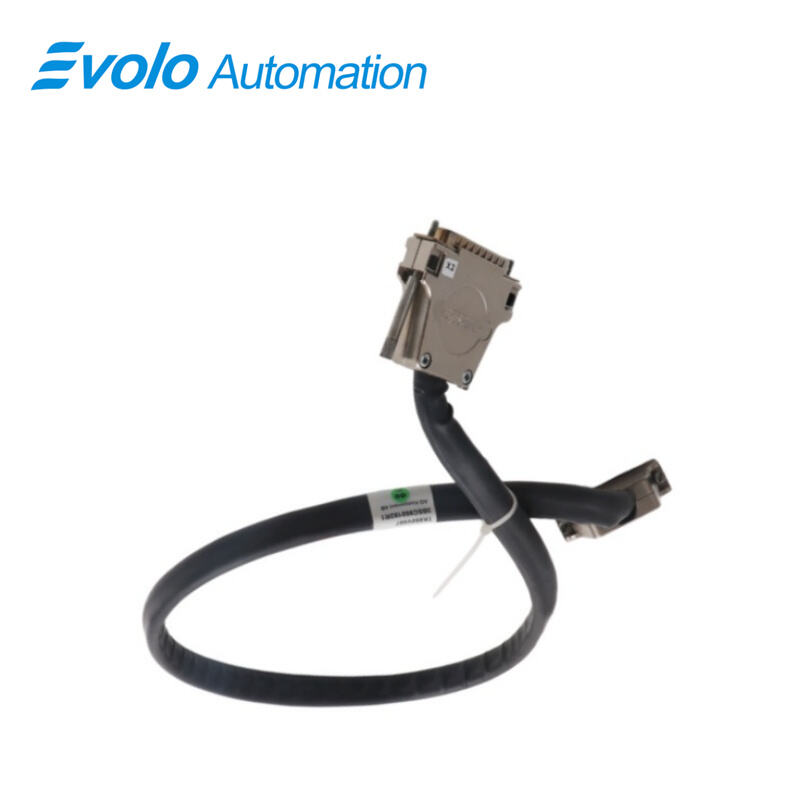

Câble d’extension CEX-Bus TK850V007 3BSC950192R1

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	TK850V007 3BSC950192R1
Détails de l’emballage :	Neuf d’origine, scellé en usine
Délai de livraison :	5 à 7 jours
Conditions de paiement :	Virement bancaire (T/T)
Capacité d’approvisionnement :	En stock

Spécifications

Paramètre	Valeur
Modèle	TK850V007 (3BSC950192R1)
Type de module	Câble d'extension CEX-Bus
Dimensions	20 x 18 x 7 cm
Poids	0,3 kg
Longueur du câble	0,7 m
Terminateur requis	TK851 (CEX-Bus)
Type de connecteur	D-sub 9 broches
Connecteur A	Type : DB-25 mâle
Connecteur B	Type : DB-25 femelle
Matériau	PVC haute durabilité
Classe de protection	IP65
Catégorie DEEE	Produit non soumis à la directive DEEE

DESCRIPTION

Cet ABB TK850V007 3BSC950192R1 Ce câble d’extension CEX-Bus est spécifiquement conçu pour les systèmes de contrôle d’automatisation industrielle. Il permet d’étendre efficacement la distance de connexion des réseaux CEX-Bus et garantit la stabilité et la fiabilité de la transmission des données.

Applications

Centrales électriques : des modules de communication redondants sont connectés dans l’armoire de commande AC 800M afin d’assurer la transmission en temps réel des données de surveillance du réseau électrique.

Raffineries pétrolières : utilisés dans les systèmes de commande distribuée (DCS) pour étendre les modules d’interface Fieldbus.

Usines sidérurgiques et métallurgiques : les câbles blindés assurent une stabilité optimale des raccords de signal CEX-Bus dans des environnements à forte interférence électromagnétique.

Industries papetières et de pâte à papier : relient la station maîtresse de contrôle de la chaîne de production à une passerelle de communication distante afin de permettre un réseau multi-protocole.

Grandes usines chimiques : exploitent les capacités de communication redondante des unités critiques de commande de procédés afin d’améliorer la disponibilité du système.

Résolution de problèmes et maintenance

Défaillances courantes : perte de paquets ou dépassement du délai d'attente (réflexion du signal due à l'absence de la résistance de terminaison TK851), connecteurs mal fixés (vis DB-25 non serrées), dommages physiques (endommagement de la gaine extérieure du câble).

Méthodes de diagnostic :

Vérifier le point final : s'assurer que le dernier module de la chaîne bus est équipé d'un terminateur TK851 correctement installé.

Serrer la connexion : réinsérer et serrer manuellement les vis de fixation aux deux extrémités de l'interface DB-25.

Assistance au diagnostic : consulter les informations d'état du bus CEX dans le journal de diagnostic du contrôleur AC 800M.

Recommandations d'entretien :

Câblage approprié : la longueur du câble est de seulement 0,7 m ; éviter toute traction excessive lors du câblage et respecter un rayon de courbure naturel.

Protection environnementale : nettoyer régulièrement la poussière sur les broches des interfaces afin d'éviter la corrosion ou un mauvais contact dans des environnements humides.

FAQ

Q : Est-ce que TK850V007 3BSC950192R1 un câble parallèle standard pour imprimante ?
R : Non. Bien qu’il utilise une interface DB-25, l’affectation interne des broches et les spécifications de blindage sont conçues spécifiquement pour le bus CEX d’ABB et ne sont pas compatibles avec les câbles parallèles standards pour imprimantes.

Q : Que se passe-t-il si le TK851 n’est pas installé lors de l’utilisation ? TK850V007 3BSC950192R1 ?
R : Une réflexion du signal peut se produire sur le bus, entraînant potentiellement des erreurs de communication, des échecs de reconnaissance des modules ou même un arrêt du système.

Q : Est-ce que TK850V007 3BSC950192R1 prend-il en charge une configuration redondante ?
A : Oui. Le TK850V007 3BSC950192R1 peut être utilisé pour connecter des modules d’interface de communication redondants au sein de l’architecture CEX-Bus.

Q : Est-il sécurisé de brancher ou débrancher à chaud ? TK850V007 3BSC950192R1 ?
R : Non. Le branchement ou le débranchement à chaud du câble CEX-Bus peut provoquer une instabilité du processeur central (CPU) ou endommager les modules de communication ; il est strictement interdit pendant le fonctionnement.

Q : Pourquoi TK850V007 3BSC950192R1 ne fait que 0,7 mètre de long ?
R : Parce que le CEX-Bus est un bus d’extension haute vitesse très sensible aux retards de signal, il est conçu pour des connexions à courte distance entre modules adjacents situés à l’intérieur de l’armoire.
