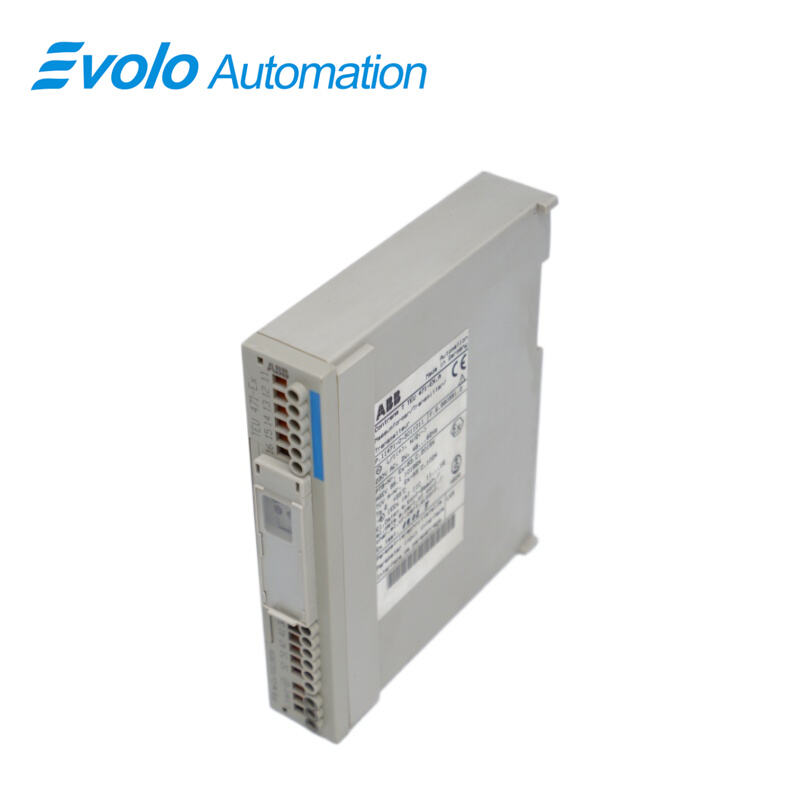

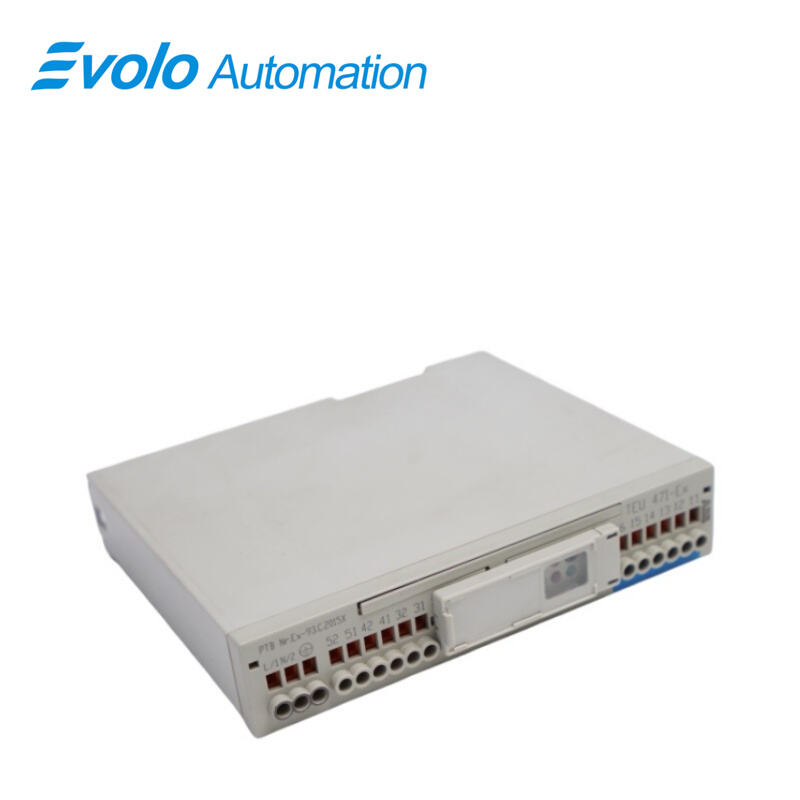

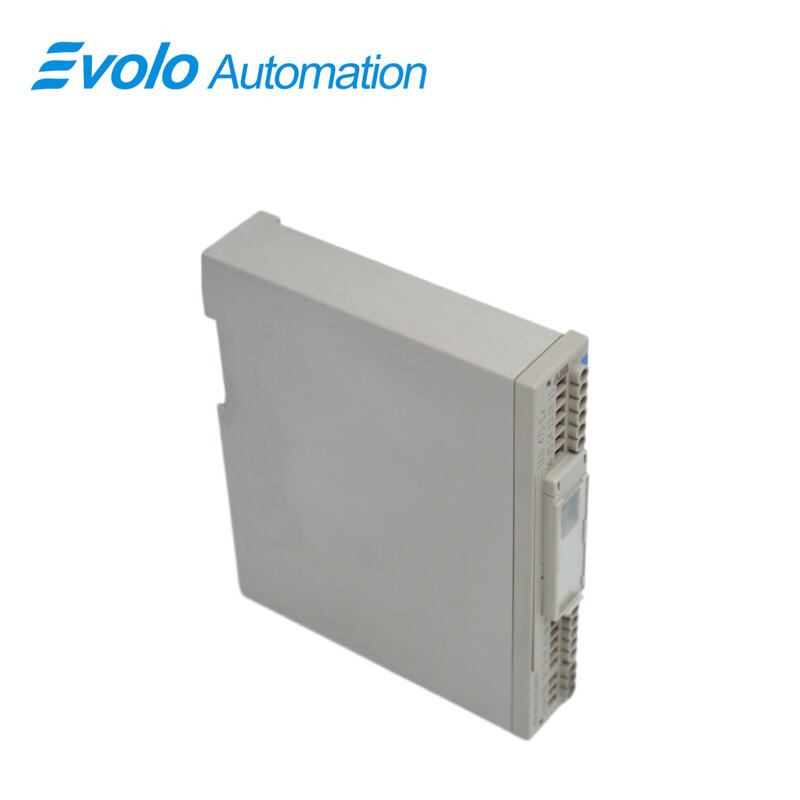

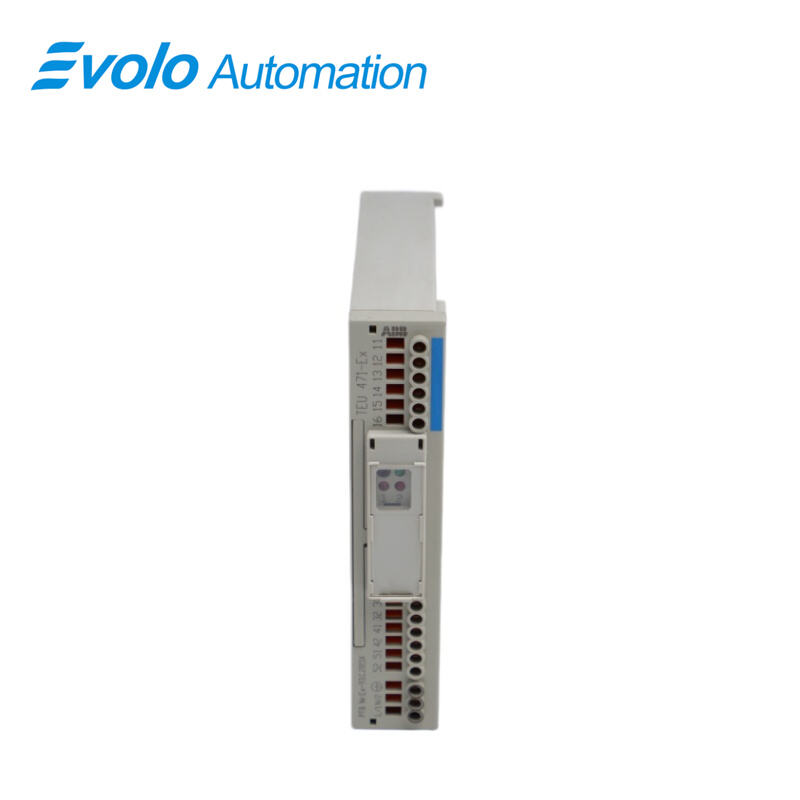

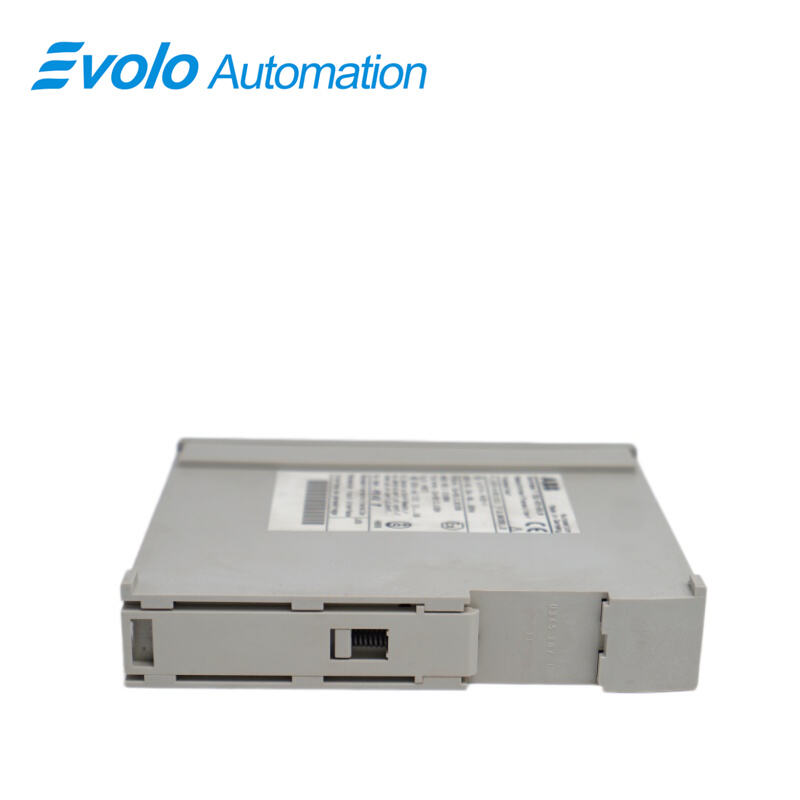

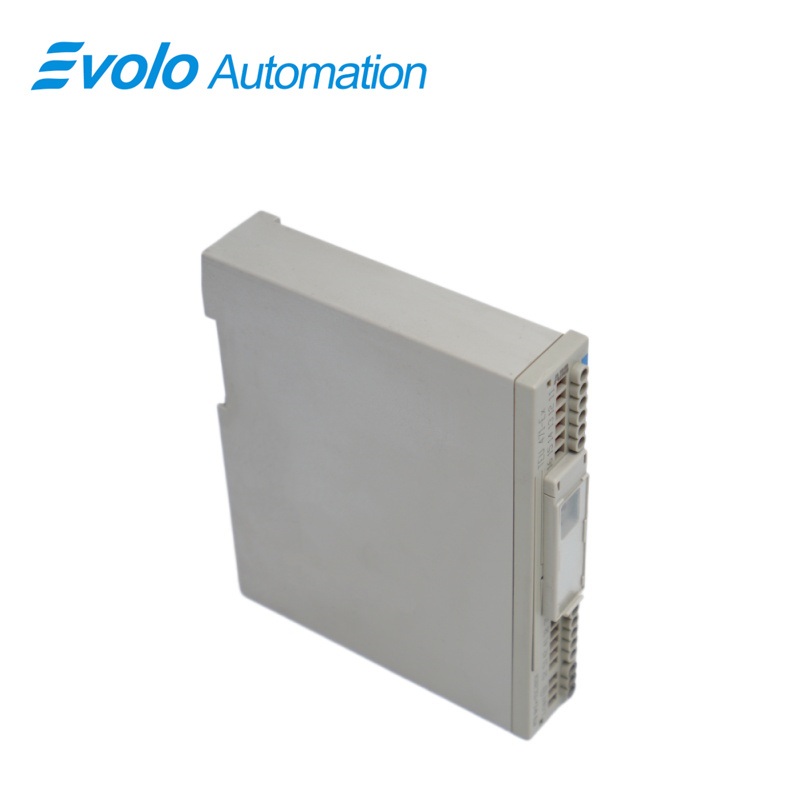

Transmetteur de température TEU471-EX.A P.11471-0-3011011 F.6.880581.2, Chine – Fabricants, fournisseurs et usine de transmetteurs de température TEU471-EX.A P.11471-0-3011011 F.6.880581.2

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	TEU471-EX.A P.11471-0-3011011 F.6.880581.2
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Paramètre	Valeur
Modèle	TEU471-EX.A P.11471-0-3011011 F.6.880581.2
Type de module	Transmetteur de température
Dimensions	2,8 x 13 x 14,8 cm
Poids	0.34 kg
Position d’utilisation	Vertical
Température ambiante	−10 °C à +55 °C (standard), −10 °C à +70 °C (étendue)
La condensation	Aucun
Degré de protection	IP20
Voltage d'alimentation	24 V CC ; 115 V CA ; 230 V CA (commutable sur 24 V CC)
Tension alternative	Tolérance : −15 % à +10 %, 48–62 Hz
Tension continue	18–33 V
Ripple résiduel	≤ 20 % dans la plage de tolérance
Consommation d'énergie	24 V CC : ~1,2 W / 1,5 VA ; 115 V CA : ~2 W / 5 VA ; 230 V CA : ~2 W / 8 VA
Catégorie climatique	JSF selon DIN 40040
Température de transport et de stockage	-25°C à +85°C
Humidité relative	≤ 75 %
Résistance aux chocs	30 g / 18 ms (transport)
Résistance aux Vibrations	2 g / ±0,15 mm / 5–150 Hz / 3 × 5 cycles ; 2 g / ±10 mm / 1–35 Hz / 3 × 1 cycle (fonctionnement)
Précision de la température ambiante	(0,05 % ⋅ MV + 0,05 % + K3) / 10 K ; la jonction de référence interne ajoute 0,1 K / 10 K
Influence de l’alimentation	< 0,05 % avec une variation de tension de 10 % ; < 0,05 % avec une variation de fréquence de 48 à 62 Hz
Effet de sortie	≤ 0,1 % pour le courant (charge de 0 à 700 Ω) ; ≤ 0,1 % pour la tension (charge de 10 kΩ à ∞)
Effet de tension parasite	50 Hz symétrique : < 0,5 % avec Ustör(ss) = 0,3 ⋅ étendue (τ = 0 s)

Description

La TEU471-EX.A P.11471-0-3011011 F.6.880581.2 le transmetteur de température convertit le signal provenant du capteur en un signal de courant continu ou de tension indépendant de la charge. Les signaux d’entrée sont acheminés vers le commutateur de sélection du point de mesure MUX via le circuit de protection d’entrée. Les grandeurs d’entrée normalisées (mV, V, mA) sont adaptées à la plage de tension d’entrée de l’amplificateur à l’aide d’un réseau de filtrage. Le modulateur de largeur d’impulsion (PWM) convertit la tension provenant de l’amplificateur en un rapport impulsion/pause. Les valeurs de correction pour le zéro et la pente sont déterminées à partir des mesures d’étalonnage (tension de zéro et tension de référence) et sont stockées. La surveillance de rupture (du capteur) vérifie si l’impédance du capteur dépasse une valeur maximale. Le processeur (CPU) remplit plusieurs fonctions.

Applications

Centrales thermiques : Surveillance précise de la température des chaudières, des turbines et des conduites à haute température.

Usines pétrochimiques : Surveillance de la température dans les zones inflammables et explosives de raffinage pétrolier ou de production chimique.

Usines de fabrication pharmaceutique : Utilisées dans les bioréacteurs et les fermenteurs nécessitant un contrôle strict de la température.

Usines de transformation alimentaire : Fourniture d’une rétroaction normalisée du signal de température pendant les procédés de stérilisation ou de cuisson.

Usines métallurgiques sidérurgiques : Gestion de la transmission à longue distance des signaux capteurs dans les environnements de fusion à haute température.

Caractéristique

Connexion entrée/capteur :

– Thermomètres à résistance (circuit 2, 3 ou 4 fils)

– Thermocouples (sans jonction de référence, avec jonction de référence interne ou externe)

– Télétransmetteurs à résistance

– Capteurs en Ω, mV, mA, V

Sortie 0/4...20 mA, 0...10 V

Interface numérique pour la communication

– LCI (réglage des paramètres à l’usine)

– FSK (réglage à distance des paramètres, fonctionnement en bus)

Réglage des paramètres avec le logiciel PC IBIS (menu guidé conforme à la norme VDI/VDE 2187)

– Vérification de la validité des entrées

– Fonctions de diagnostic et de mise en service

– Assistance à chaque niveau de traitement

– Documentation des retours d’information

Boîtier compact et robuste avec degré de protection IP 20

pour montage sur rail

Traitement numérique des valeurs mesurées à faible dérive

Surveillance continue du capteur et auto-surveillance

Stratégie de valeur par défaut en cas de défaillance

Ajustement

L’émetteur TEU471-EX.A P.11471-0-3011011 F.6.880581.2 est fourni dans un état réglé. Un nouveau réglage n’est nécessaire que dans les cas suivants :

– si des résistances autres que celles spécifiées sont intégrées lors de la modification de la combinaison de circuit de mesure

– si une précision supérieure à celle indiquée dans les données techniques est requise (réglage précis de la valeur de la limite inférieure et de la valeur de la limite supérieure)

– lors du passage de la sortie de mA à V ou vice versa.

L’outil de gestion des appareils DSV4xx (SMART VISION) fournit des informations sur le réglage.

Aides complémentaires :

– Source de précision (pour l’entrée)

– Instrument de mesure (pour la sortie).

Questions fréquentes

Q: Peut TEU471-EX.A P.11471-0-3011011 F.6.880581.2 doit-il être installé dans une zone antidéflagrante ?
R : Non. Bien que son circuit d’entrée soit intrinsèquement sûr, l’émetteur lui-même doit être installé dans une zone non dangereuse, telle qu’un tableau de commande ou une zone sécurisée.

Q : Si le type de capteur est modifié, faut-il TEU471-EX.A P.11471-0-3011011 F.6.880581.2 le remplacer ?
R : Non. Le TEU471-EX.A P.11471-0-3011011 F.6.880581.2 prend en charge une configuration universelle d’entrée, et les paramètres peuvent être ajustés à l’aide des logiciels IBIS ou SMART VISION.

Q : Pourquoi la LED verte sur TEU471-EX.A P.11471-0-3011011 F.6.880581.2 s’allume-t-elle uniquement après 4 secondes suivant la mise sous tension ?
R : Il s’agit du processus normal d’autotest au démarrage. Une LED verte fixe indique que l’appareil est entièrement initialisé et prêt à fonctionner.

Q : Est-ce que TEU471-EX.A P.11471-0-3011011 F.6.880581.2 prend en charge les RTD à 2 fils ?
R : Oui. Toutefois, une compensation de ligne est recommandée afin de réduire les erreurs de mesure causées par la résistance des conducteurs.

Q : Quelle est l’interface LKS sur TEU471-EX.A P.11471-0-3011011 F.6.880581.2 ?
R : Il s’agit d’une interface de communication locale propriétaire d’ABB, généralement utilisée pour la configuration rapide des paramètres et la configuration initiale en usine aux postes de travail d’ingénierie.
