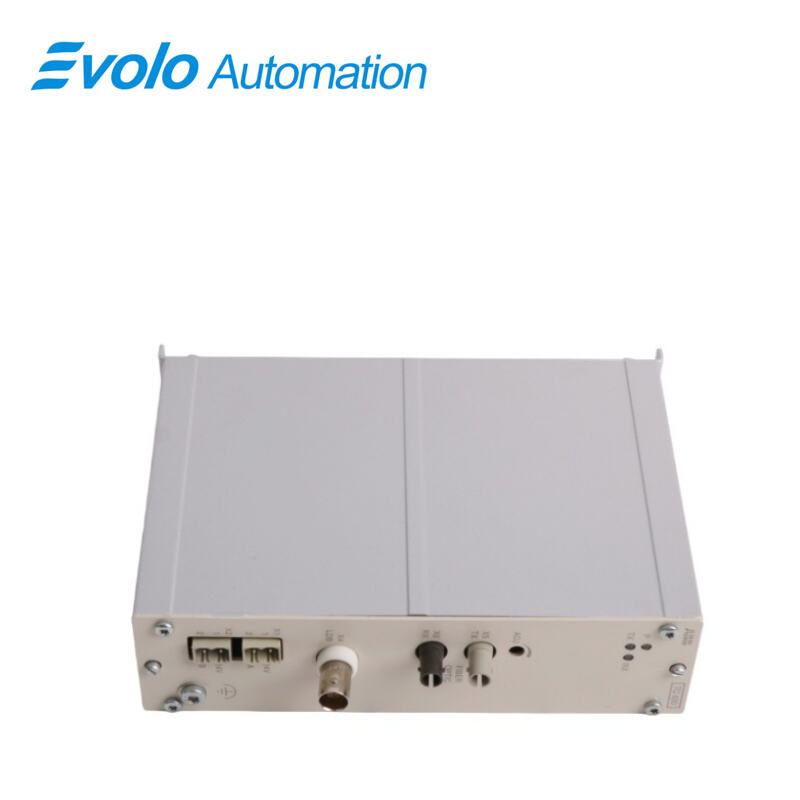

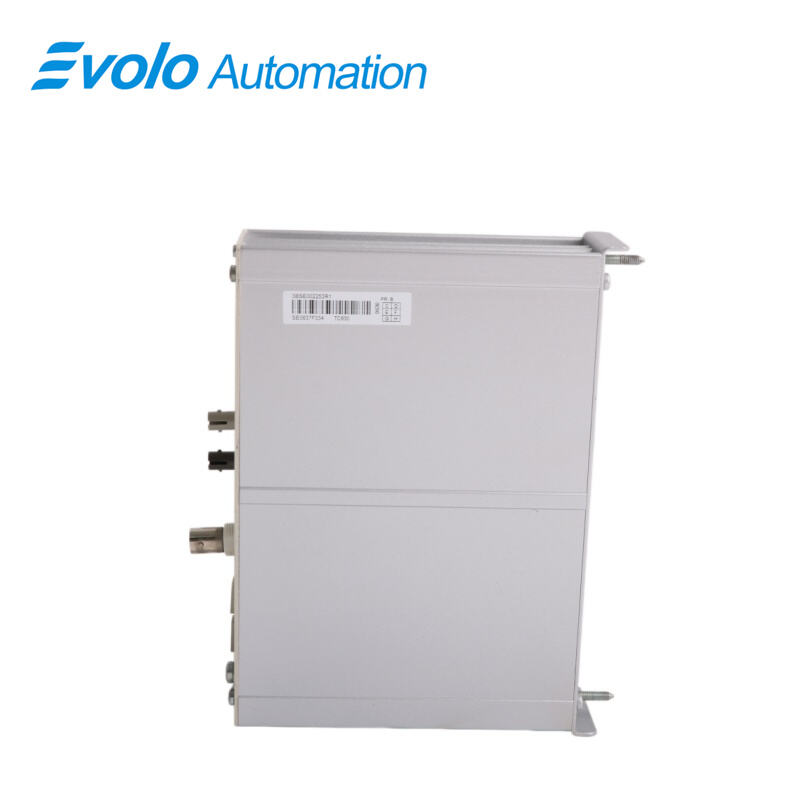

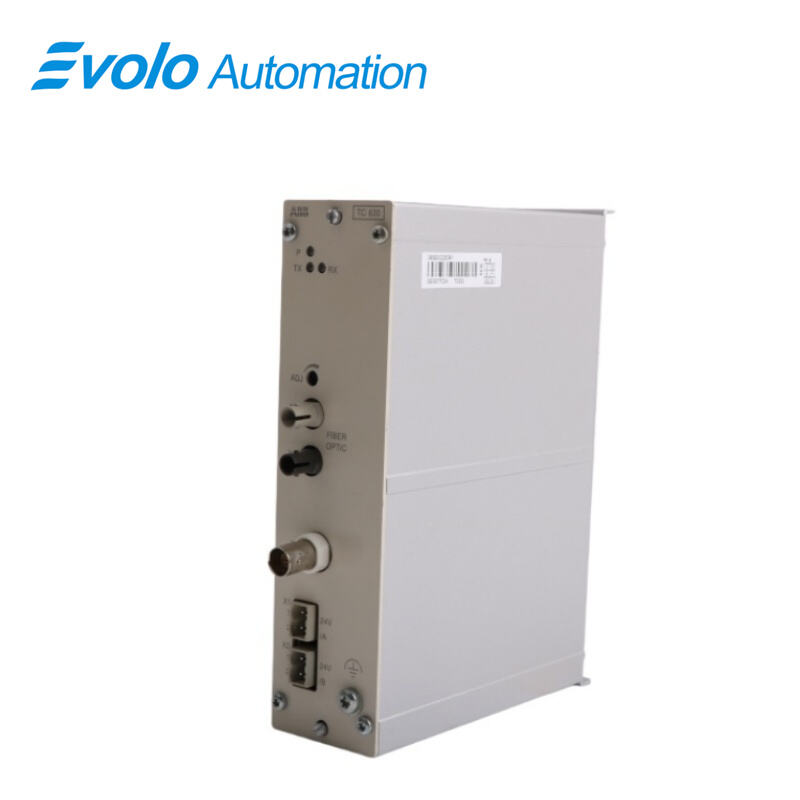

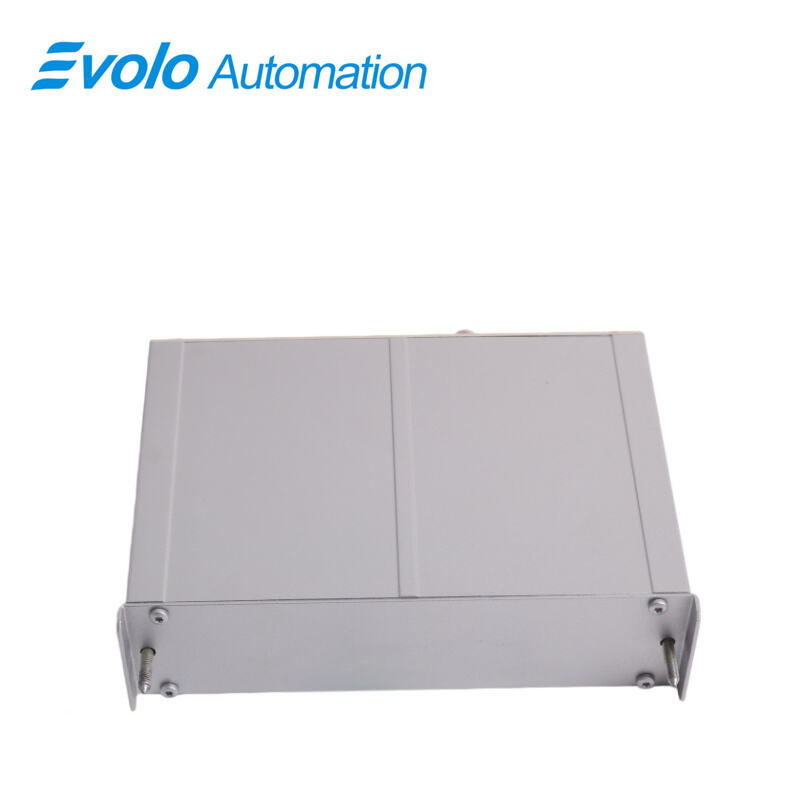

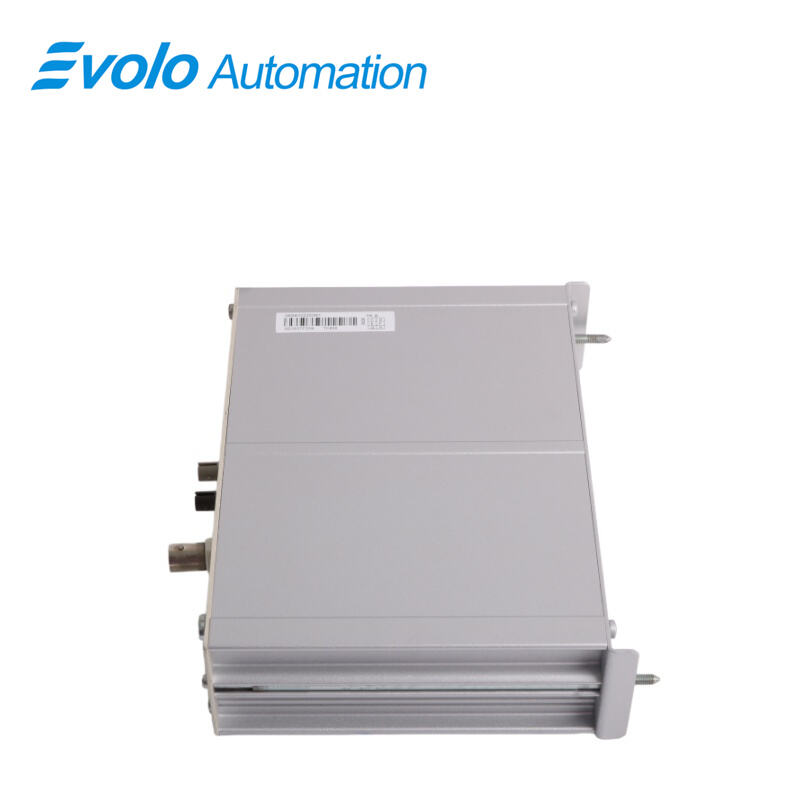

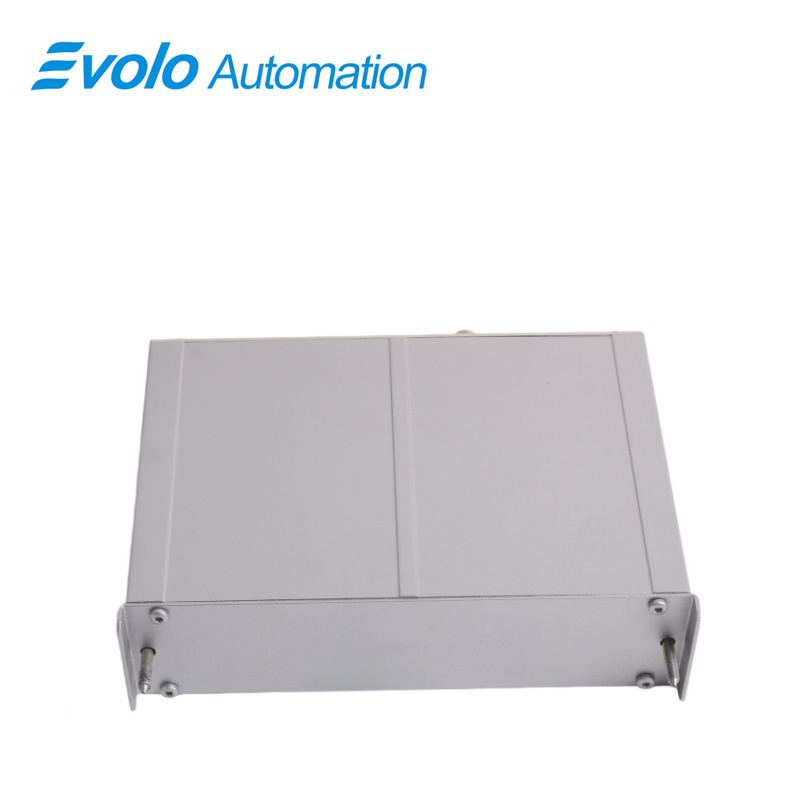

Modem optique TC630 3BSE002253R1 AF 100

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	TC630 3BSE002253R1
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

L’ABB TC630 3BSE002253R1 Le modem optique AF 100 est un dispositif industriel haut de gamme conçu pour répondre aux besoins de l’automatisation industrielle moderne. Il utilise une technologie avancée de communication par fibre optique afin d’assurer des services de transmission de données stables et fiables. Ce modem dispose d’une large plage de tension de fonctionnement, ce qui lui permet de s’adapter à divers environnements industriels. Sa conception robuste lui permet de résister à des conditions opérationnelles sévères, notamment les hautes et basses températures ainsi que l’humidité élevée. En outre, ce produit a satisfait à des normes d’essai rigoureuses afin de garantir un fonctionnement stable à long terme dans divers scénarios industriels.

Applications

Grandes usines chimiques : utilisation de l’immunité aux interférences offerte par la fibre optique pour relier les zones antidéflagrantes à la salle de commande principale.

Centrales thermiques au charbon : transmission des signaux de bus dans des environnements à forte intensité électromagnétique (par exemple, les chaudières ou à proximité des groupes électrogènes).

Usines métallurgiques sidérurgiques : mise en œuvre de réseaux d’E/S distribués sur de longues distances au sein d’installations industrielles à grande portée.

Usines de traitement de l'eau : Connexion de plusieurs stations de pompage de traitement de l'eau géographiquement dispersées.

Usines de machines à papier : Assurer une communication en temps réel de la logique de commande sur des lignes de production à grande vitesse.

Résolution de problèmes et maintenance

Défaillances courantes : Interruption du trajet optique (témoin « Link » éteint), réflexion du signal (due à l’absence de résistance de terminaison), fluctuations de la tension d’alimentation.

Méthodes de diagnostic :

Vérifiez si le connecteur ST ou universel à fibre optique est correctement inséré. Utilisez un stylo à lumière rouge pour confirmer que la liaison est opérationnelle.

Vérifiez qu’une résistance de terminaison TB807 est installée à l’extrémité de la ligne.

Mesurez la tension d’entrée 24 V afin d’éliminer toute instabilité de l’alimentation électrique pouvant provoquer des redémarrages du module.

Recommandations d'entretien :

Protection contre la poussière des ports optiques : Les interfaces à fibre optique doivent être protégées par des bouchons anti-poussière lorsqu’elles ne sont pas utilisées ou pendant les opérations de maintenance.

Surveillance de la courbure : Il est strictement interdit de plier excessivement le câble à fibre optique afin d’éviter une atténuation du signal excessive et des pertes de paquets.
