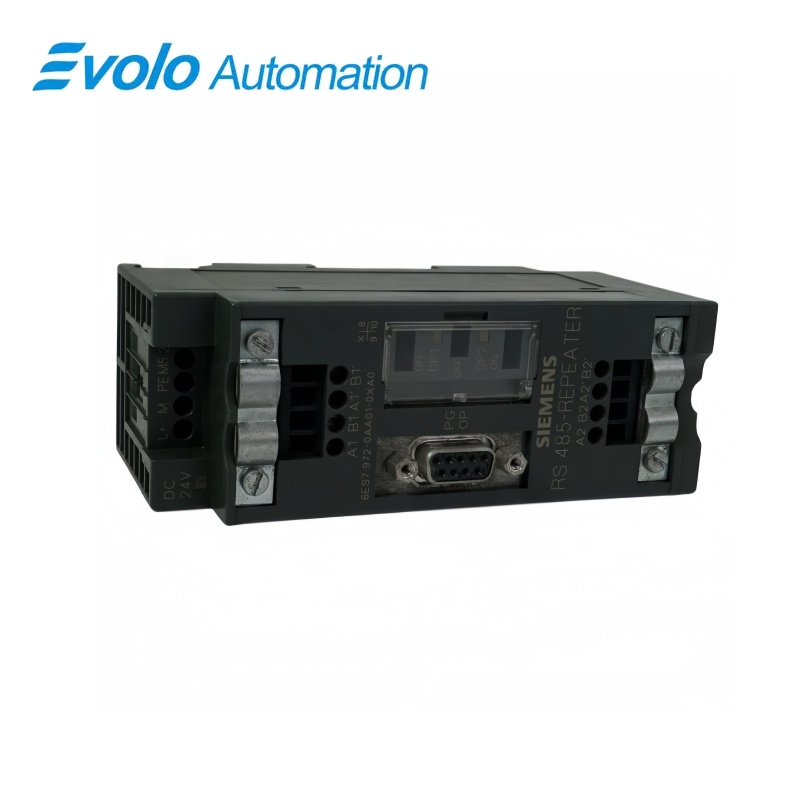

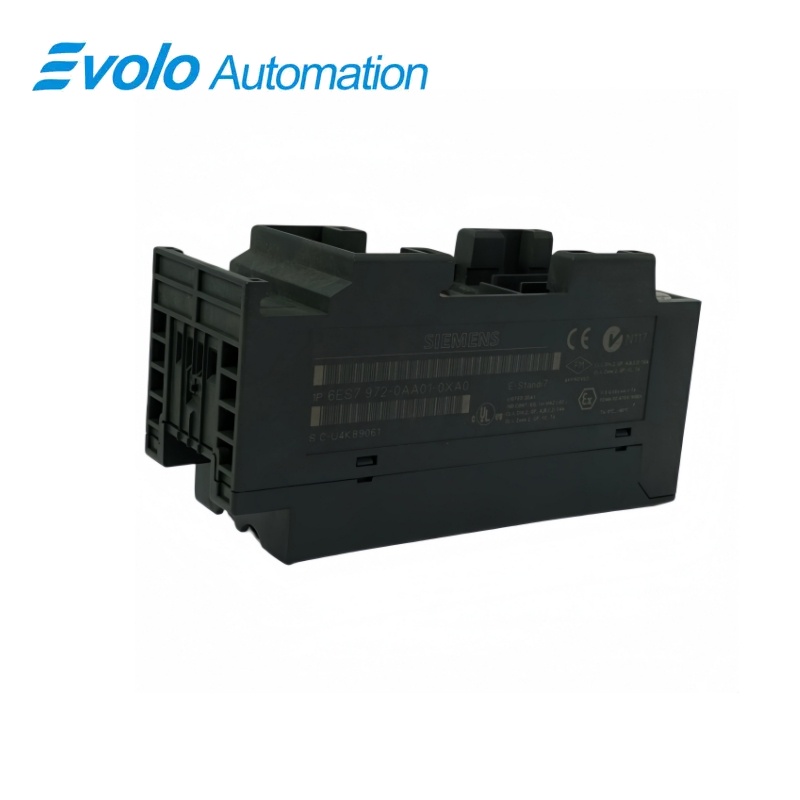

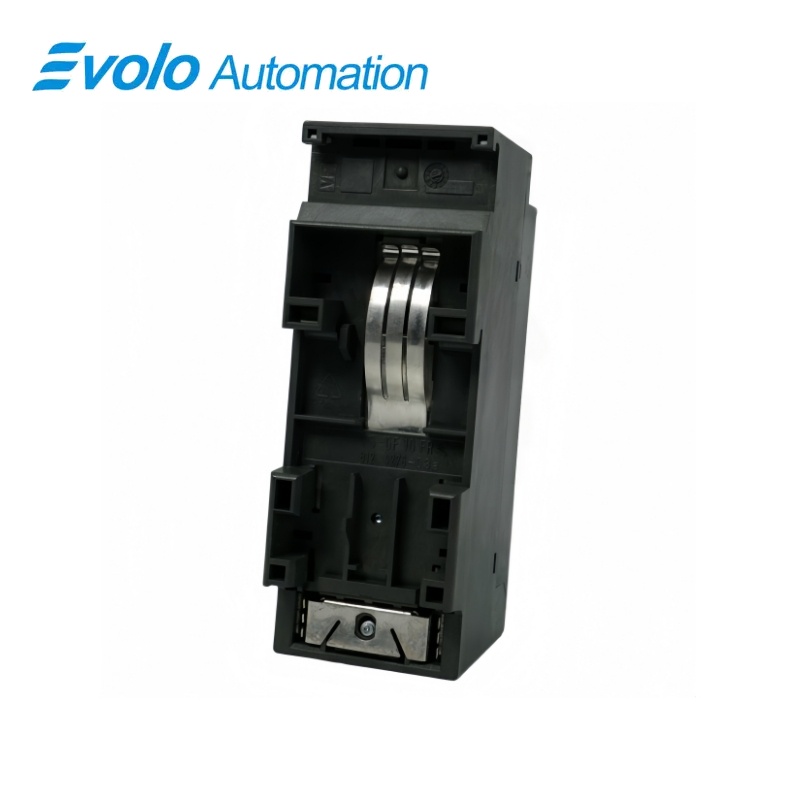

Siemens 6ES7972-0AA01-0XA0 SIMATIC DP RS485 REPETEUR PROFIBUS ET MPI

Aperçu

Siemens SIMATIC DP

6ES7972-0AA01-0XA0 SIMATIC DP RS485 REPETEUR PROFIBUS ET MPI

Repetiteur RS485 pour coupler des segments de bus PROFIBUS ou MPI electriquement isoles, avec reconnaissance automatique du debit en bauds, interrupteurs de terminaison et connexion PG/OP.

En un coup d’œil

Marque	Siemens
Modèle	6ES7972-0AA01-0XA0
Type de produit	Répéteur de bus RS485
Fonction principale	Amplification et isolation des segments de bus
Application	Reseaux PROFIBUS ET MPI

Couplage de segments

Amplifie les signaux de données entre deux segments de bus isolés.

Débit en baud automatique

Détecte les débits pris en charge, allant de 9,6 kbit/s à 12 Mbit/s.

Accès à la mise en service

Utilisez la prise PG/OP et l’interrupteur d’isolement de segment pendant les travaux de maintenance.

Aperçu du produit

6ES7972-0AA01-0XA0 amplifie les signaux de données RS485 et couple des segments de bus PROFIBUS ou MPI lorsque des nœuds supplémentaires, des distances de câblage plus importantes ou un fonctionnement de segment non mis à la terre sont requis.

Les deux segments de bus sont isolés électriquement, tandis que la prise PG/OP est connectée en interne au segment 1 et que ses signaux sont amplifiés vers le segment 2.

Objectif de la commande : Dimensionnez chaque segment de câble en fonction de son débit en baud, comptez le répéteur comme un nœud du bus et coordonnez la terminaison et la mise à la terre des segments.

Fonctions clés

Extension de barre

Les répéteurs permettent de diviser un réseau en segments supplémentaires lorsque le nombre de nœuds ou les distances de câblage dépassent les limites d’un seul segment.

Séparation électrique

Les segments 1 et 2 sont isolés électriquement, ce qui autorise une configuration de fonctionnement appropriée, soit mise à la terre, soit non mise à la terre.

Service et arrêt

Interrupteurs d’arrêt séparés, diodes électroluminescentes par segment, prise PG/OP et interrupteur d’isolement facilitent la mise en service et le dépannage.

Spécifications officielles

Détection automatique du débit binaire	9,6, 19,2, 45,45, 93,75, 187,5 et 500 kbit/s ; 1,5, 3, 6 et 12 Mbit/s
Nombre maximal de nœuds connectés	31 nœuds de bus
Alimentation nominale et plage admissible	24 V CC ; 20,4–28,8 V CC
Courant d’alimentation sans charge PG/OP	200 mA à la tension nominale
Courant d’alimentation avec charge PG/OP de 5 V	230 mA avec une charge de 5 V/90 mA
Courant d’alimentation avec charge PG/OP de 24 V	200 mA avec une charge de 24 V/100 mA
Isolation électrique	500 V CA ; isolation entre segments de bus
Nombre maximal de répéteurs en série	9
Longueur du segment à 9,6–187,5 kbit/s	1000 m
Longueur de segment à 500 kbit/s	400 m
Longueur de segment à 1,5 Mbit/s	200 m
Longueur du segment à 3–12 Mbit/s	100 m
Interface PG/OP	prise sub-D à 9 broches ; connectée au segment 1
Degré de protection	IP20
Dimensions (L × H × P)	45 × 128 × 67 mm

Source officielle : Manuel d'utilisation et spécifications techniques du produit Siemens

Questions fréquemment posées

Quand dois-je ajouter le dispositif 6ES7972-0AA01-0XA0 à un réseau PROFIBUS ?

Un répéteur est utilisé lorsqu’un nombre accru de nœuds bus, des distances de câblage plus longues ou un fonctionnement sur segment non mis à la terre sont requis.

Le dispositif 6ES7972-0AA01-0XA0 prend-il en charge le débit automatique pour les équipements mobiles ?

Le répéteur reconnaît automatiquement les débits qu’il prend en charge, allant de 9,6 kbit/s à 12 Mbit/s.

Quelle longueur de câble puis-je utiliser par segment à 12 Mbit/s avec le dispositif 6ES7972-0AA01-0XA0 ?

La longueur maximale d’un segment aux débits compris entre 3 et 12 Mbit/s est de 100 m.

Combien d’unités du dispositif 6ES7972-0AA01-0XA0 puis-je connecter en série ?

Pas plus de neuf répéteurs RS485 ne peuvent être connectés en série.

La prise PG/OP du dispositif 6ES7972-0AA01-0XA0 est-elle isolée des deux segments ?

La prise est connectée en interne au segment 1 et isolée du segment 2.

Comment configurer le fonctionnement à la terre sur le modèle 6ES7972-0AA01-0XA0 ?

Le fonctionnement à la terre exige une connexion entre les bornes M et PE.

Le modèle 6ES7972-0AA01-0XA0 nécessite-t-il sa propre adresse PROFIBUS ?

Le répéteur doit être compté comme un nœud de bus, qu’il se voie attribuer ou non une adresse MPI ou PROFIBUS.

Notes de compatibilité et de commande

Avant de commander le modèle 6ES7972-0AA01-0XA0 : Vérifiez la vitesse du bus, les longueurs des segments, le nombre de nœuds et la configuration de la mise à la terre, et conservez la révision complète du répéteur lors de la commande d’un remplacement.

Liste de vérification de compatibilité pour le modèle 6ES7972-0AA01-0XA0

• Appliquez la limite de longueur de câble pour chaque segment individuel à la vitesse en bauds sélectionnée.
• Comptez les répéteurs dans le budget total de nœuds du sous-réseau et limitez les chaînes à neuf unités maximum.
• Définir la fin de la section réelle et utiliser l’interrupteur d’isolement pour la procédure de maintenance prévue.
• Pour un fonctionnement non mis à la terre, laisser les bornes M et PE non connectées et utiliser une alimentation non mise à la terre ; le modèle 6ES7972-0AA02-0XA0 est le successeur officiellement référencé.
