Aperçu
Lieu d'origine : |
Suède |
Nom de marque : |
ABB |
Numéro de modèle : |
SC300E PAC 031-1053-04 |
Détails d'emballage : |
Neuf, scellé en usine |
Délai de livraison : |
5-7 jours |
Conditions de paiement : |
T/T |
Capacité d'approvisionnement : |
En stock |
Spécifications
|
Paramètre |
Valeur |
|
Modèle |
SC300E PAC 031-1053-04 |
|
Type de produit |
Alimentation électrique |
|
Dimensions |
6,7 × 42 × 19,9 cm |
|
Poids |
2,34 kg |
|
Tension d'entrée nominale |
110/230 V CA (plage automatique) |
|
Plage de tension d'entrée |
92–132 V CA / 184–264 V CA |
|
Plage de fréquence d'entrée |
45–65 Hz |
|
Puissance d'entrée |
235 W |
|
Puissance de sortie |
175 W |
|
Tensions de sortie |
5,4 V CC @ 23 A / 12 V CC @ 4 A |
|
Temps de maintien de la sortie |
20 ms |
|
Courant de mise en service |
30 A (constante de temps de 4 ms) |
|
Isolement |
3 kVac |
|
Indicateurs |
Vert : Normal / Jaune : Partage de puissance / Rouge : Défaut |
|
Caractéristiques des contacts d’alarme |
175 V, 0,25 A |
|
Température de fonctionnement |
+5 °C à +60 °C |
|
Température de stockage |
-25°C à +70°C |
|
Humidité |
5 % à 95 % non condensable (< 40 °C ambiante) |
Description

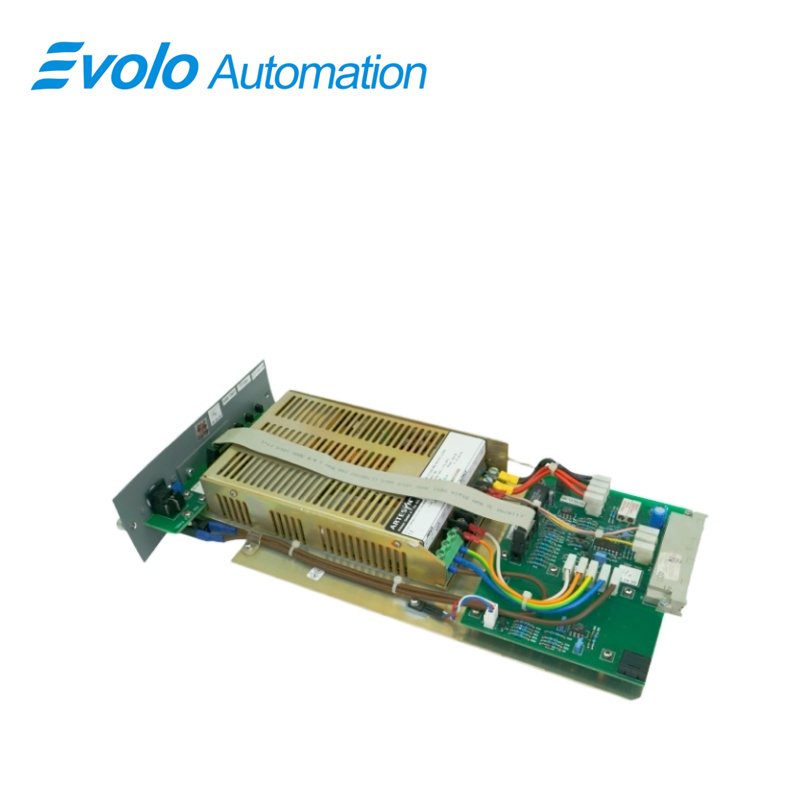

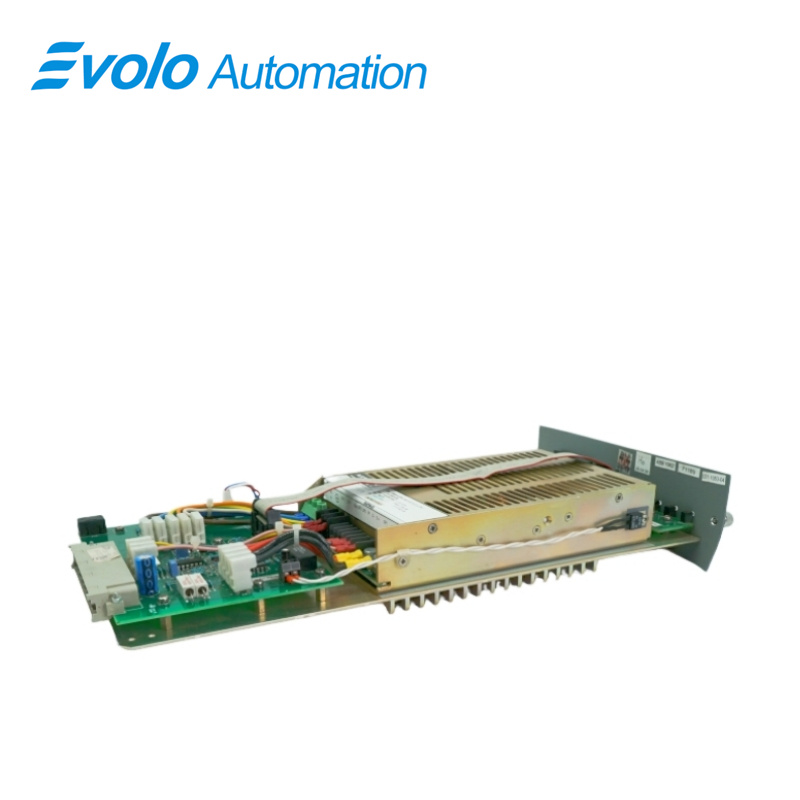

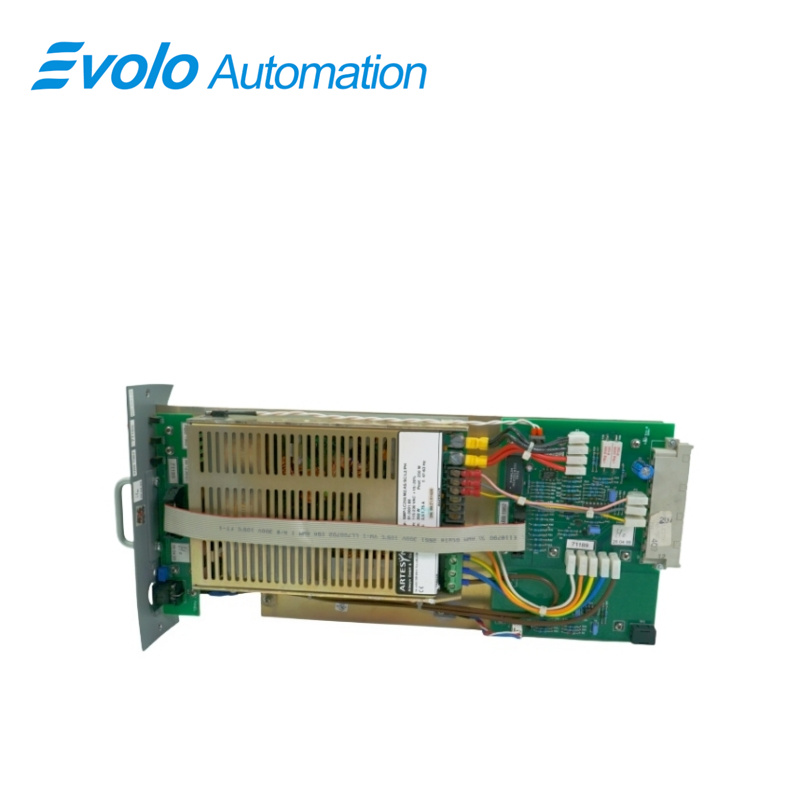

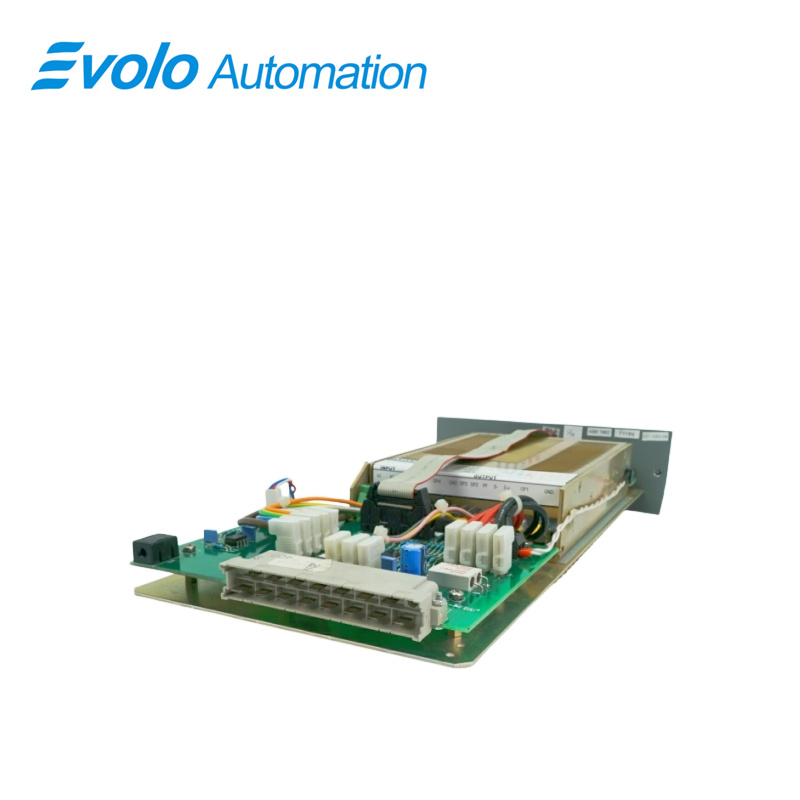

L’ABB SC300E PAC 031-1053-04 est un module d’alimentation haute performance spécifiquement conçu pour le système de commande de sécurité Triguard SC300E. Ce composant critique fournit une alimentation continue stabilisée aux modules CPU et aux sous-systèmes d’entrées/sorties, garantissant la fiabilité absolue requise dans les systèmes instrumentés de sécurité (SIS).
Applications
Raffineries de pétrole : utilisé dans les systèmes d’arrêt d’urgence (ESD) exigeant une très haute fiabilité.
Grandes usines chimiques : surveillent les procédés critiques afin de prévenir les incidents de sécurité causés par des fluctuations de l’alimentation électrique.
Centrales électriques : Fournissent des chemins d’alimentation de secours dans les systèmes de commande auxiliaires des centrales thermiques ou nucléaires.
Avantage concurrentiel
Conception adaptative à large gamme : La commutation automatique entre 110/230 V~ simplifie considérablement la gestion des stocks de pièces de rechange dans différentes régions du monde.
Capacité de sortie puissante : Le canal 5,4 V fournit jusqu’à 23 A de courant élevé, prenant en charge des configurations d’E/S haute densité dans des châssis volumineux.
Isolation sécurisée : Équipé d’un niveau d’isolation extrêmement élevé de 3 kV~, empêchant efficacement les dommages électriques causés aux contrôleurs centraux par des surtensions provenant du côté terrain.
FAQ
Q : Est-ce que le SC300E PAC 031-1053-04 nécessite-t-on une commutation manuelle entre 110 V et 230 V ?
R : Non. Il s’adapte automatiquement à une tension d’entrée comprise entre 92 et 264 V~.
Q : Pendant combien de temps SC300E PAC 031-1053-04 peut-il résister à une coupure de courant ?
R : Il assure un temps de maintien de 20 ms lors de baisses transitoires.
Q : Quelles sont les caractéristiques nominales des contacts d’alarme de SC300E PAC 031-1053-04 ?
A : Conçu pour 175 V, 0,25 A afin de surveiller à distance l’état de fonctionnement.
Q : Comment est SC300E PAC 031-1053-04 refroidi ?
A : Il utilise une ventilation de l’enceinte ; un débit d’air adéquat est requis pour un fonctionnement jusqu’à 60 °C.
Q : Pourquoi la tension de sortie de SC300E PAC 031-1053-04 5,4 V au lieu de 5 V ?
A : Cela compense les chutes de tension sur le bus arrière et les connecteurs afin de maintenir une tension stable de 5 V au niveau des circuits intégrés.
