مرور کلی
محل اصل: |
سوئد |
نام تجاری: |
ABB |
شماره مدل: |
SC300E PAC 031-1053-04 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
مشخصات
|
پارامتر |
ارزش |
|
مدل |
SC300E PAC 031-1053-04 |
|
نوع محصول |
منبع تغذیه |
|
ابعاد |
6.7 × 42 × 19.9 سانتیمتر |
|
وزن |
2.34 کیلوگرم |
|
ولتاژ ورودی نامزد |
110/230 ولت AC (خودکار تنظیمشونده) |
|
محدوده ولتاژ ورودی |
92–132 ولت AC / 184–264 ولت AC |
|
محدوده فرکانس ورودی |
۴۵ تا ۶۵ هرتز |
|
توان ورودی |
235 وات |
|
توان خروجی |
175 وات |
|
ولتاژهای خروجی |
5.4 ولت DC با جریان 23 آمپر / 12 ولت DC با جریان 4 آمپر |
|
زمان نگهداری خروجی |
20 میلیثانیه |
|
جریان ورودی اولیه |
۳۰ آمپر (ثابت زمانی ۴ میلیثانیه) |
|
منزوی شدن |
۳ کیلوولتAC |
|
شاخص ها |

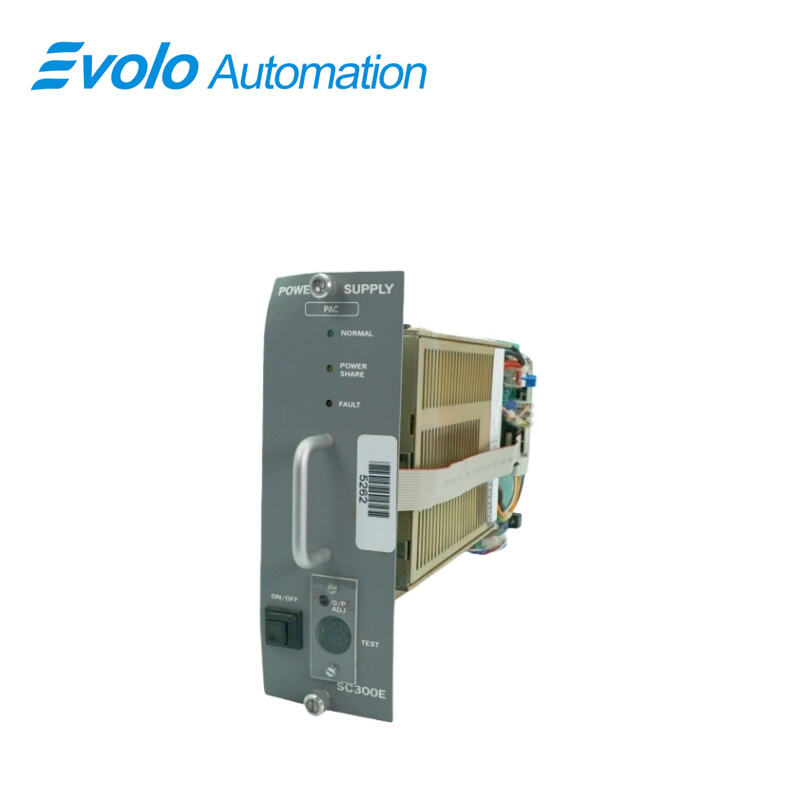

سبز: وضعیت عادی / زرد: اشتراک توان / قرمز: خطا |
|
مشخصات تماس هشدار |
۱۷۵ ولت، ۰٫۲۵ آمپر |
|
دماي عملکرد |
+۵°س تا +۶۰°س |
|
دماي ذخیره سازی |
-25°C تا +70°C |
|
رطوبت |
۵٪ تا ۹۵٪ غیر مưngز (در دمای محیطی کمتر از ۴۰°س) |
توضیحات

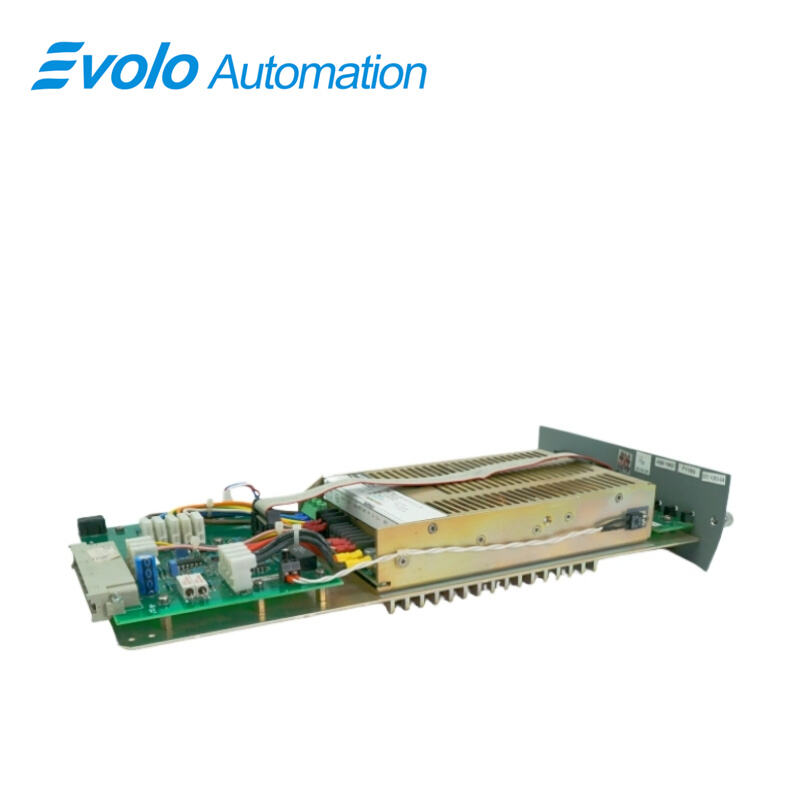

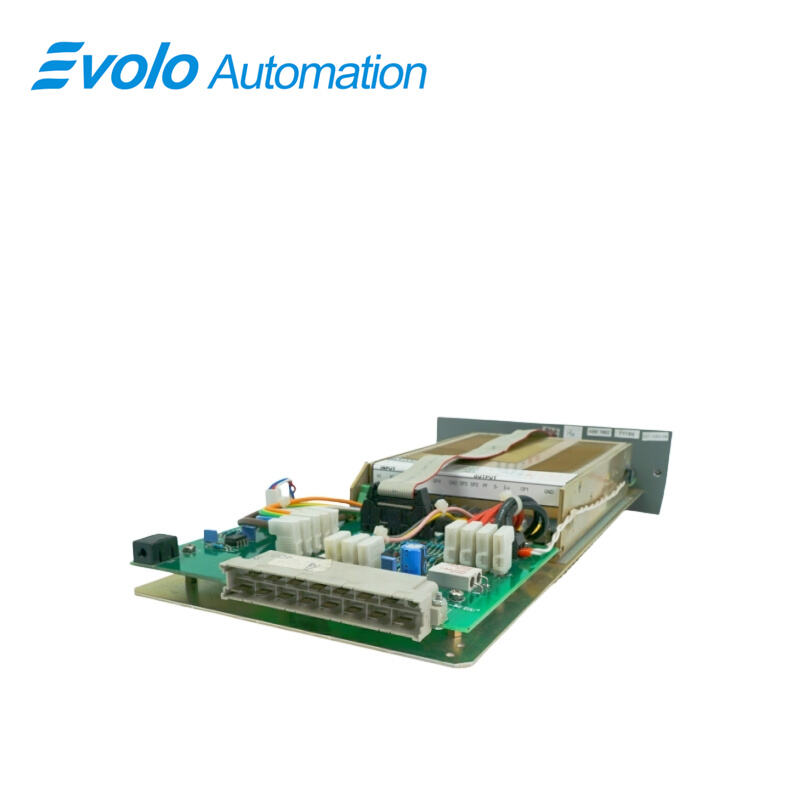

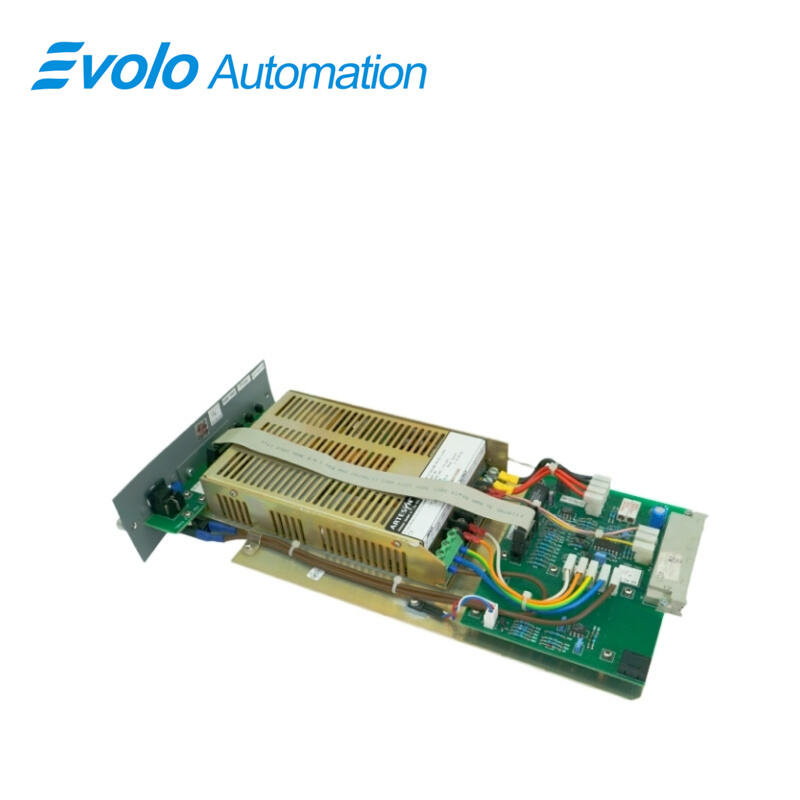

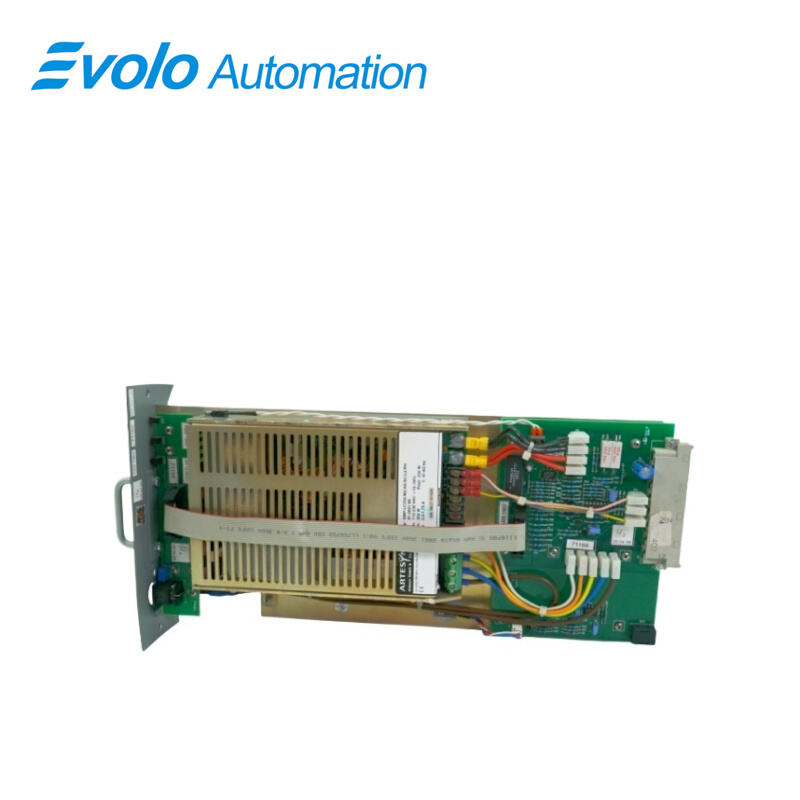

ABB SC300E PAC 031-1053-04 یک ماژول منبع تغذیه با عملکرد بالا است که بهطور خاص برای سیستم کنترل ایمنی Triguard SC300E طراحی و ساخته شده است. این مؤلفه حیاتی، تغذیه مستقیم پایدار را به ماژولهای CPU و زیرسیستمهای ورودی/خروجی (I/O) ارائه میدهد و اطمینان از قابلیت اطمینان بیچونوچرای مورد نیاز در سیستمهای ابزاری ایمنی (SIS) را فراهم میکند.
کاربردها
پالایشگاههای نفتی: در سیستمهای خاموشکردن اضطراری (ESD) با نیازمندیهای بالای قابلیت اطمینان استفاده میشود.
کارخانههای بزرگ شیمیایی: فرآیندهای حیاتی را نظارت میکند تا از وقوع حوادث ایمنی ناشی از نوسانات منبع تغذیه جلوگیری شود.
نیروگاهها: ارائه مسیرهای تأمین برق پشتیبان در سیستمهای کنترل فرعی نیروگاههای حرارتی یا هستهای.
مزیت رقابتی
طراحی انطباقی با محدوده وسیع: جابجایی خودکار بین ۱۱۰/۲۳۰ ولت جریان متناوب، مدیریت موجودی قطعات یدکی را در مناطق مختلف جهان بهطور چشمگیری سادهسازی میکند.
توان خروجی قدرتمند: کانال ۵٫۴ ولت تا ۲۳ آمپر خروجی جریان بالا ارائه میدهد و پیکربندیهای متراکم ورودی/خروجی (I/O) را در شاسیهای بزرگ پشتیبانی میکند.
جداسازی ایمن: مجهز به سطح بسیار بالای جداسازی ۳ کیلوولت جریان متناوب (kVac)، که بهطور مؤثر از آسیب الکتریکی ناشی از نوسانات ولتاژ سمت میدان به کنترلر اصلی جلوگیری میکند.
سوالات متداول
سوال: آیا SC300E PAC 031-1053-04 آیا نیاز به جابجایی دستی بین ۱۱۰ ولت و ۲۳۰ ولت وجود دارد؟
پاسخ: خیر. این دستگاه بهصورت خودکار محدوده ورودی را تشخیص داده و با محدوده ۹۲–۲۶۴ ولت جریان متناوب سازگار میشود.
سوال: مدت زمان تحمل SC300E PAC 031-1053-04 قطع برق چقدر است؟
پاسخ: این دستگاه زمان نگهداری ۲۰ میلیثانیهای برای افتهای لحظهای ولتاژ فراهم میکند.
سوال: رتبهبندی تماسهای هشدار چیست؟ SC300E PAC 031-1053-04 ?
الف: برای نظارت از راه دور بر وضعیت، با ولتاژ نامی ۱۷۵ ولت و جریان ۰٫۲۵ آمپر مشخص شده است.
سوال: چگونه است SC300E PAC 031-1053-04 خنکشونده؟
الف: از تهویهی محفظه استفاده میکند؛ برای عملکرد تا دمای ۶۰ درجه سانتیگراد، جریان هوای مناسب الزامی است.
سوال: چرا ولتاژ خروجی SC300E PAC 031-1053-04 ۵٫۴ ولت به جای ۵ ولت است؟
پاسخ: این مقدار برای جبران افت ولتاژ در برد پشتی (backplane) و اتصالدهندهها تعیین شده تا ولتاژ پایدار ۵ ولت در سطح ادغامشده (IC) حفظ شود.
