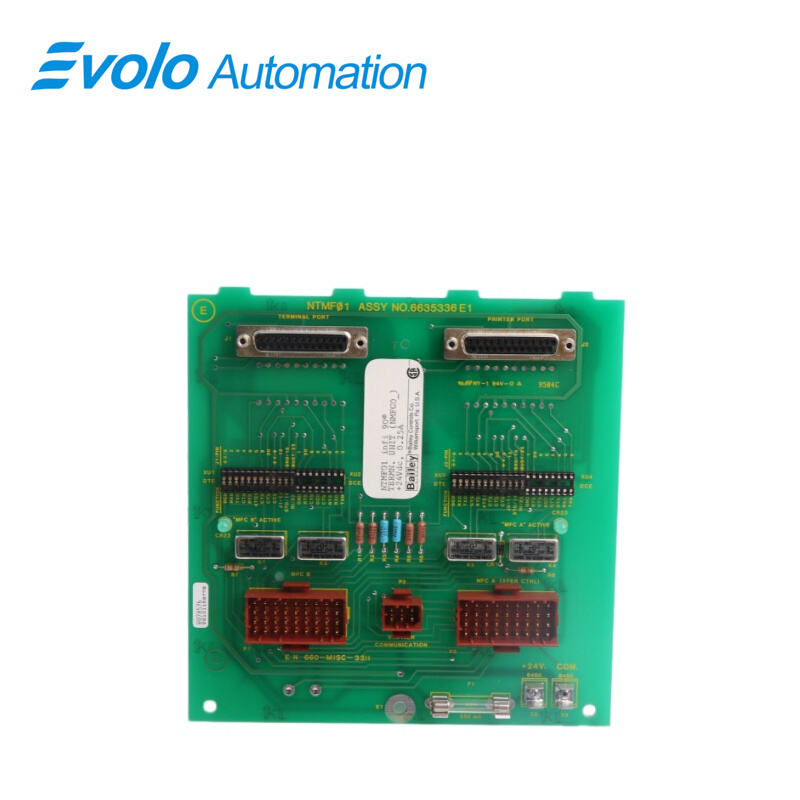

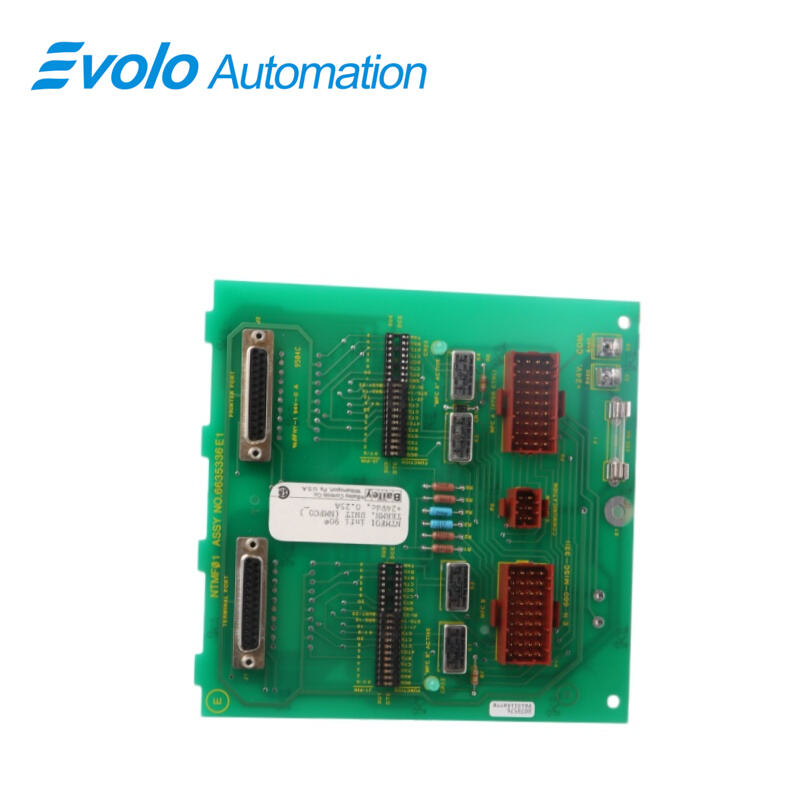

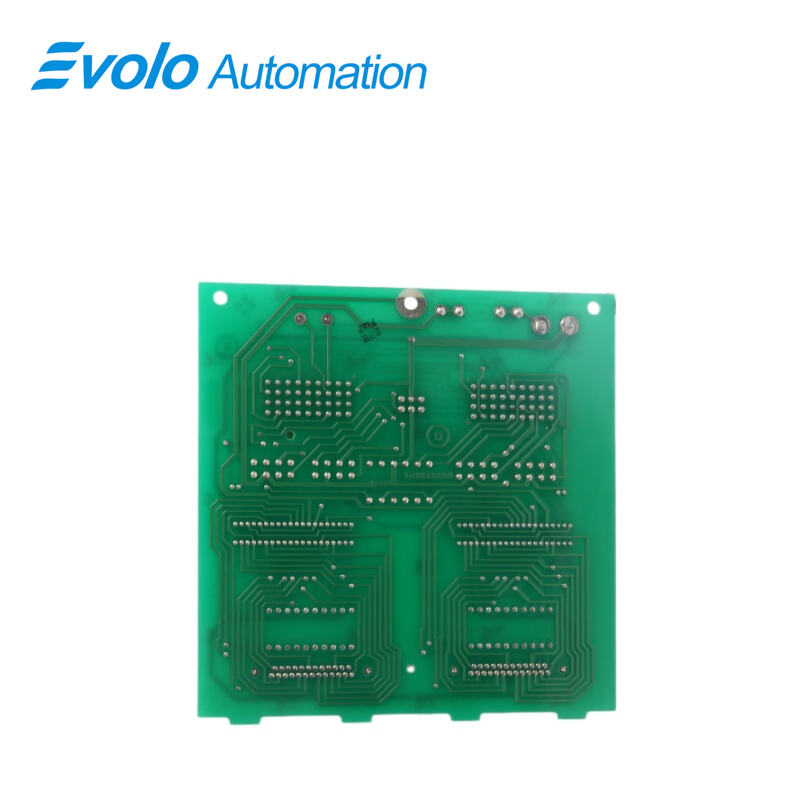

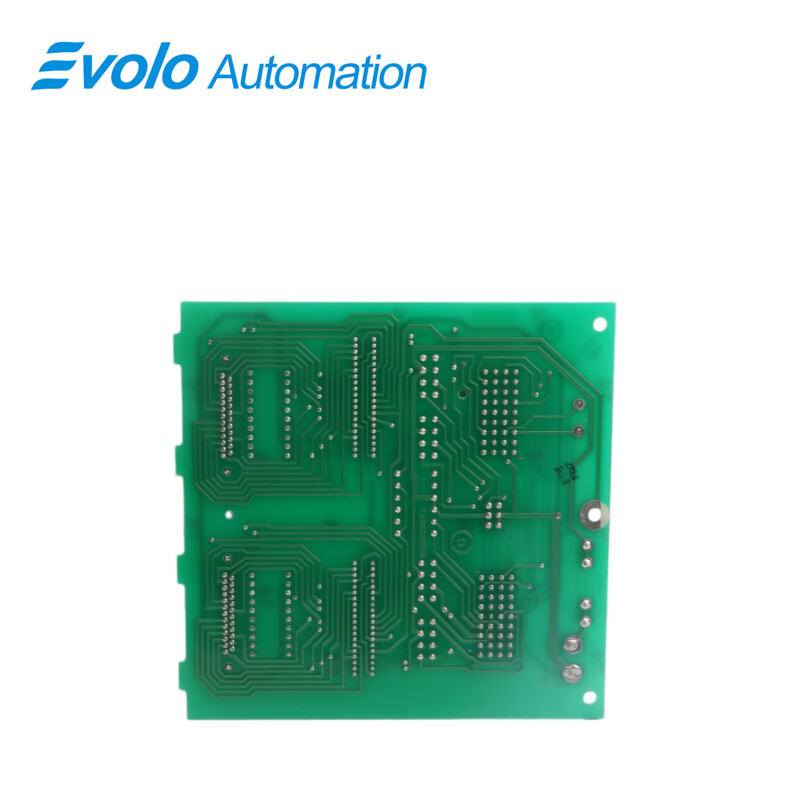

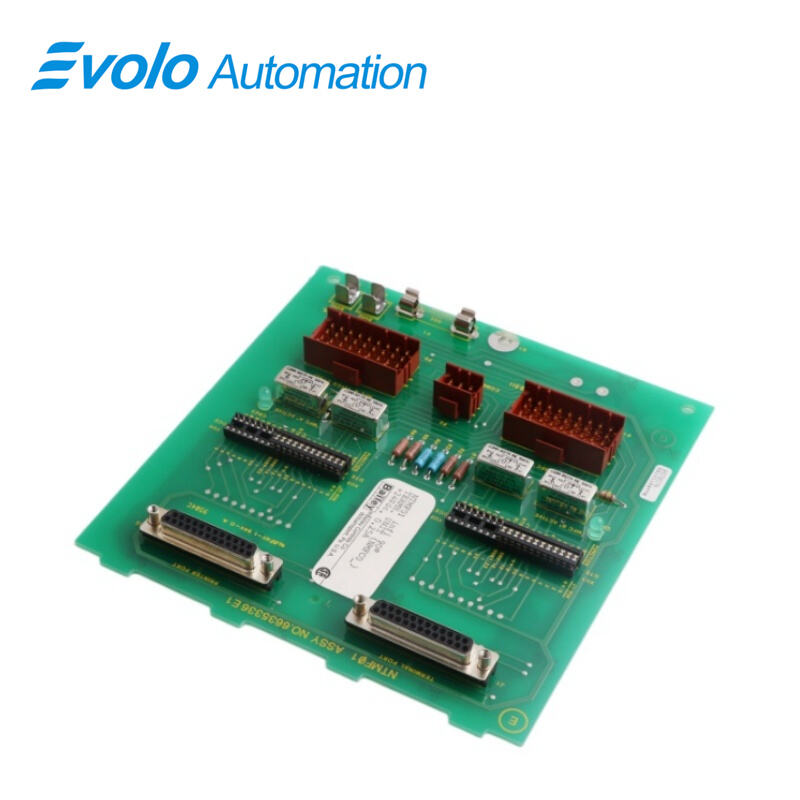

Unité de terminaison du contrôleur multifonction NTMF01

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	NTMF01
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

L'unité de terminaison du contrôleur multifonction NTMF01 (TMF) permet la terminaison de deux ports RS-232-C destinés au contrôleur multifonction IMMFC03, au module de transfert INICT01 entre le réseau INFI-NET et un ordinateur, au module de transfert INPPT01 entre boucle d'usine et boucle d'usine, et au module de transfert INPCT01 entre boucle d'usine et ordinateur. Lorsqu'elle est utilisée pour la terminaison d'un module IMMFC03 (ou de modules IMMFC03 redondants), elle permet au module IMMFC03 de communiquer avec un ordinateur, un terminal, une imprimante ou un enregistreur d'événements séquentiels via les ports série.

Applications

Centrales électriques de grande puissance : sert de terminal processeur pour les systèmes de commande de chaudière ou de coordination des turbines.

Installations pétrolières et chimiques : utilisée comme interface de débogage ou convertisseur de protocole MODBUS pour la connexion au contrôleur principal.

Usines papetières et métallurgiques : assure la communication externe avec la station de contrôle principale dans l'automatisation de lignes de production complexes.

Caractéristiques

L'unité de terminaison du contrôleur multifonction (TMF) fournit un emplacement permettant de connecter deux câbles RS-232-C équipés de connecteurs DB-25. Des ponts à bascule permettent de configurer n'importe quel port de l'unité de terminaison pour fonctionner soit en tant que dispositif DTE, soit en tant que dispositif DCE. Cette fonctionnalité permet à l'unité de terminaison de raccorder plusieurs ordinateurs ou terminaux. Une connexion série sur l'unité de terminaison permet à un module de contrôleur multifonction de communiquer avec une station de commande numérique NDCS03 ou une station de commande analogique IISAC01.

Montage

Pour monter l'unité de terminaison :

1. Insérez les languettes de la carte de circuit dans les fentes appropriées du support de panneau de terminaison, puis faites glisser la carte de circuit en position.

2. Fixez la carte de circuit de l'unité de terminaison au panneau de terminaison sur site à l'aide de deux vis autotaraudeuses n° 10.

3. Raccordez la masse du châssis en installant une vis autotaraudeuse n° 10 et une rondelle étoilée externe à l'emplacement (E1).

FAQ

Q1 : Pour qui l'NTMF01 est-il principalement utilisé ?
A : Il est spécifiquement conçu pour une utilisation avec les processeurs multifonctions ABB (tels que les modèles IMMFP11/12) et constitue un accessoire essentiel pour la communication externe et les entrées/sorties du processeur.

Q2 : Puis-je utiliser le port série de l’NTMF01 pour télécharger des programmes ?
R : Oui. Son interface RS-232 est généralement utilisée pour se connecter à une station de configuration afin de télécharger la logique ou de procéder au débogage en ligne.

Q3 : Pourquoi ne parviens-je pas à établir une communication, même après avoir connecté le port série de l’NTMF01 ?
R : Veuillez vérifier si le réglage du cavalier du débit en bauds sur l’NTMF01 est cohérent avec celui du logiciel de l’ordinateur hôte, et confirmer l’ordre de câblage du câble de communication.

Q4 : L’NTMF01 prend-il en charge une configuration redondante ?
R : L’unité terminale elle-même n’est généralement pas redondante, mais le module processeur auquel elle est connectée peut être configuré sous forme de paire redondante.

Q5 : Le système de commande s’arrêtera-t-il si l’NTMF01 est endommagé ?
A : Si les dommages affectent la rétroaction logique du processeur principal ou provoquent un blocage de communication, cela peut entraîner le passage de la boucle de commande en état de sécurité ou son arrêt.
