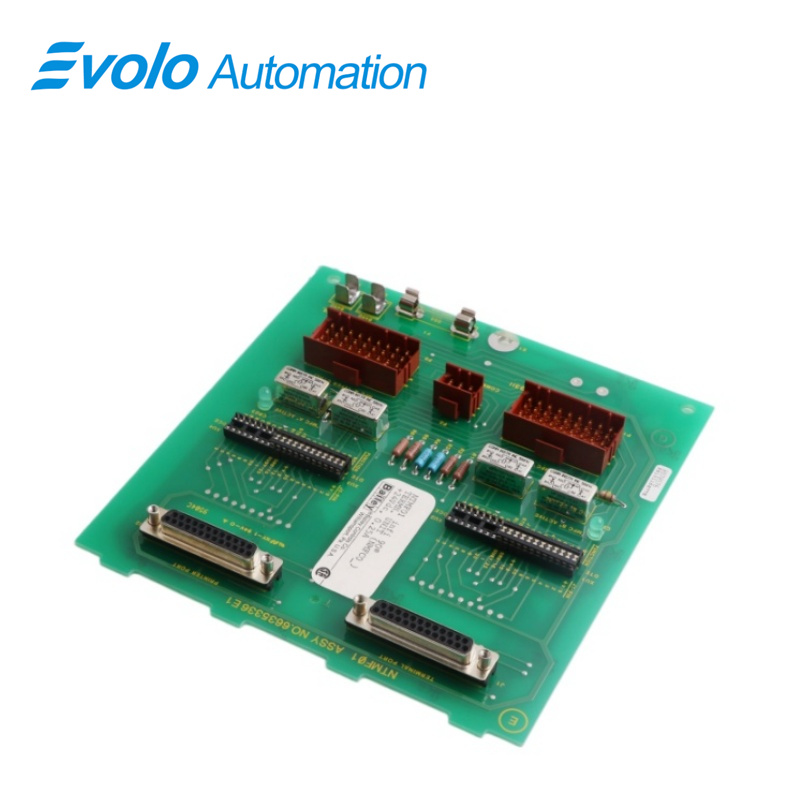

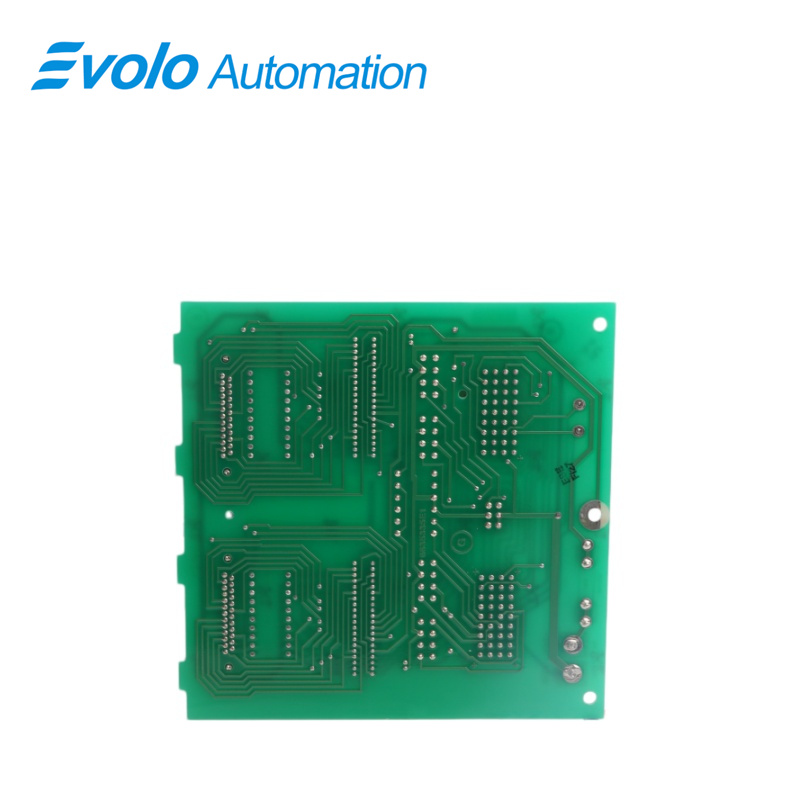

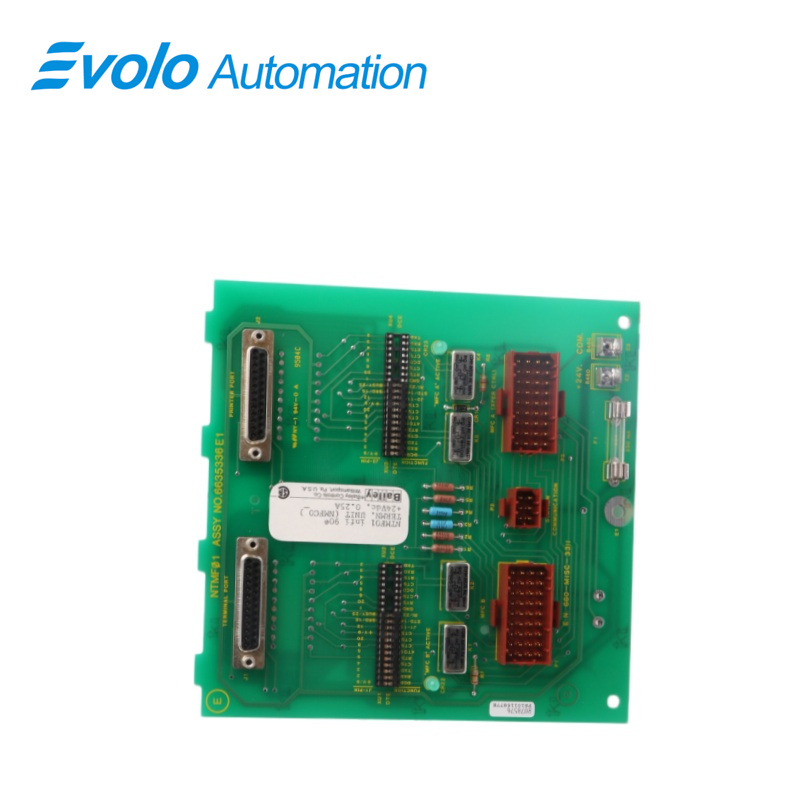

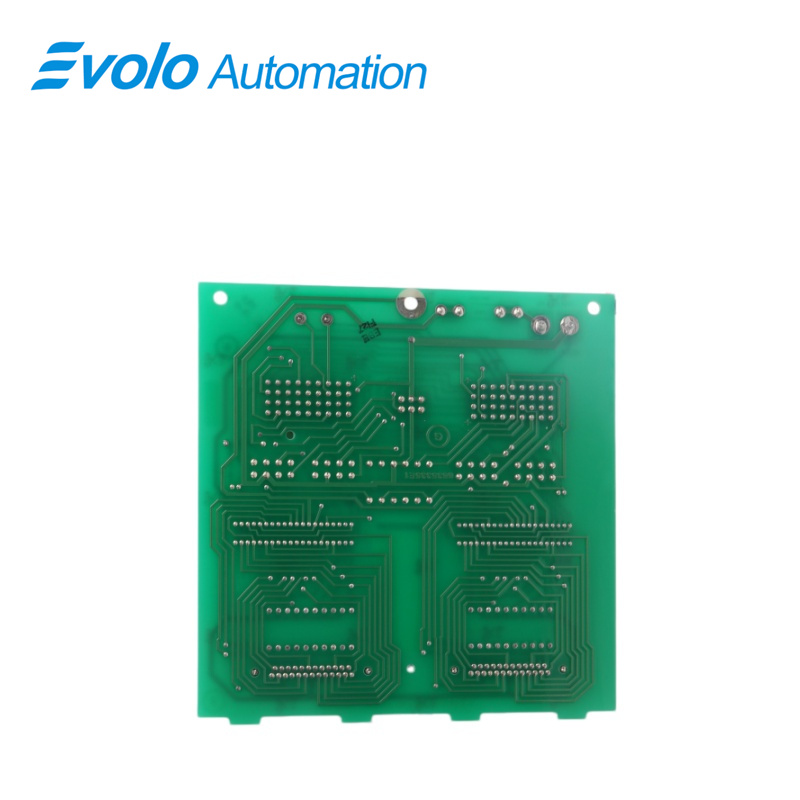

NTMF01 মাল্টি-ফাংশন কন্ট্রোলার টার্মিনেশন ইউনিট

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	NTMF01
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

NTMF01 মাল্টি-ফাংশন কন্ট্রোলার টার্মিনেশন ইউনিট (TMF) IMMFC03 মাল্টি-ফাংশন কন্ট্রোলার, INICT01 INFI-NET টু কম্পিউটার ট্রান্সফার মডিউল, INPPT01 প্ল্যান্ট লুপ টু প্ল্যান্ট লুপ ট্রান্সফার মডিউল এবং INPCT01 প্ল্যান্ট লুপ টু কম্পিউটার ট্রান্সফার মডিউলের জন্য দুটি RS-232-C পোর্ট টার্মিনেট করে। IMMFC03 মডিউল (বা রিডান্ড্যান্ট IMMFC03 মডিউলগুলি) টার্মিনেট করার সময়, এটি IMMFC03 মডিউলকে সিরিয়াল পোর্টের মাধ্যমে কম্পিউটার, টার্মিনাল, প্রিন্টার বা ক্রমিক ঘটনা রেকর্ডারের সাথে যোগাযোগ করতে সক্ষম করে।

প্রয়োগ

বৃহৎ বিদ্যুৎ উদ্ভিদ: বয়লার নিয়ন্ত্রণ বা টারবাইন সমন্বয় ব্যবস্থার জন্য প্রসেসর টার্মিনাল হিসাবে কাজ করে।

তেল ও রাসায়নিক উদ্ভিদ: প্রধান কন্ট্রোলারের সাথে সংযোগ স্থাপনের জন্য ডিবাগিং ইন্টারফেস বা MODBUS প্রোটোকল কনভার্টার হিসাবে ব্যবহৃত হয়।

কাগজ ও ধাতুবিদ্যা উদ্ভিদ: জটিল উৎপাদন লাইন স্বয়ংক্রিয়করণে প্রধান নিয়ন্ত্রণ কেন্দ্রের সাথে বহিঃস্থ যোগাযোগের দায়িত্ব পালন করে।

বৈশিষ্ট্যসমূহ

মাল্টি-ফাংশন কন্ট্রোলার টার্মিনেশন ইউনিট (টিএমএফ) দুটি আরএস-২৩২-সি কেবল, যাদের ডিবি-২৫ কানেক্টর রয়েছে, সংযুক্ত করার জন্য একটি স্থান প্রদান করে। ডিপশান্টগুলি টার্মিনেশন ইউনিটের যেকোনো পোর্টকে ডিটিই বা ডিসিই ডিভাইস হিসেবে কাজ করার জন্য কনফিগার করতে দেয়। এই বৈশিষ্ট্যটি টার্মিনেশন ইউনিটকে একাধিক কম্পিউটার বা টার্মিনালের টার্মিনেশন করার অনুমতি দেয়। টার্মিনেশন ইউনিটের একটি সিরিয়াল লিঙ্ক সংযোগ একটি মাল্টি-ফাংশন কন্ট্রোলার মডিউলকে এনডিসিএস০৩ ডিজিটাল কন্ট্রোল স্টেশন বা আইআইএসএসিএস০১ অ্যানালগ কন্ট্রোল স্টেশনের সাথে যোগাযোগ করতে সক্ষম করে।

মাউন্টিং

টার্মিনেশন ইউনিট মাউন্ট করতে:

১. সার্কিট বোর্ডের ট্যাবগুলি টার্মিনেশন প্যানেল স্ট্যান্ডঅফের সঠিক স্লটগুলিতে ঢুকিয়ে দিন এবং সার্কিট বোর্ডটিকে সঠিক অবস্থানে সরিয়ে নিন।

২. দুটি নম্বর দশ সেল্ফ-ট্যাপিং স্ক্রু ব্যবহার করে টার্মিনেশন ইউনিটের সার্কিট বোর্ডটিকে ফিল্ড টার্মিনেশন প্যানেলের সাথে সুদৃঢ়ভাবে আটকান।

৩. অবস্থান (ই১)-এ একটি নম্বর দশ সেল্ফ-ট্যাপিং স্ক্রু এবং বাইরের স্টার ওয়াশার স্থাপন করে চ্যাসিস গ্রাউন্ড সংযুক্ত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এনটিএমএফ০১ মূলত কার জন্য ব্যবহৃত হয়?
উত্তর: এটি বিশেষভাবে ABB মাল্টিফাংশন প্রসেসর (যেমন IMMFP11/12) এর সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং প্রসেসরের বহিঃস্থ যোগাযোগ ও I/O এর জন্য একটি অপরিহার্য সহায়ক যন্ত্র।

প্রশ্ন ২: আমি কি NTMF01-এর সিরিয়াল পোর্ট ব্যবহার করে প্রোগ্রাম ডাউনলোড করতে পারি?
উত্তর: হ্যাঁ। এর RS-232 ইন্টারফেস সাধারণত লজিক ডাউনলোড করা বা অনলাইন ডিবাগিং-এর জন্য কনফিগারেশন ওয়ার্কস্টেশনের সাথে সংযোগ স্থাপনের জন্য ব্যবহৃত হয়।

প্রশ্ন ৩: NTMF01-এর সিরিয়াল পোর্ট সংযোগ করার পরেও আমি কেন যোগাযোগ করতে পারছি না?
উত্তর: দয়া করে পরীক্ষা করুন যে NTMF01-এর বড রেট জাম্পার সেটিংটি হোস্ট কম্পিউটার সফটওয়্যারের সাথে সামঞ্জস্যপূর্ণ কিনা, এবং যোগাযোগ কেবলের তারের ক্রমটি নিশ্চিত করুন।

প্রশ্ন ৪: NTMF01 রিডান্ড্যান্ট কনফিগারেশন সমর্থন করে কিনা?
উত্তর: টার্মিনাল ইউনিটটি নিজেই সাধারণত রিডান্ড্যান্ট হয় না, কিন্তু এটি যে প্রসেসর মডিউলের সাথে সংযুক্ত হয় তা রিডান্ড্যান্ট জোড়া হিসাবে কনফিগার করা যেতে পারে।

প্রশ্ন ৫: NTMF01 ক্ষতিগ্রস্ত হলে নিয়ন্ত্রণ সিস্টেমটি বন্ধ হয়ে যাবে কিনা?
ক: যদি ক্ষতি প্রধান প্রসেসরের লজিক ফিডব্যাককে প্রভাবিত করে অথবা যোগাযোগ মৃত লক (ডেডলক) সৃষ্টি করে, তবে এটি নিয়ন্ত্রণ লুপকে নিরাপদ অবস্থায় স্যুইচ করতে পারে অথবা বন্ধ করে দিতে পারে।
