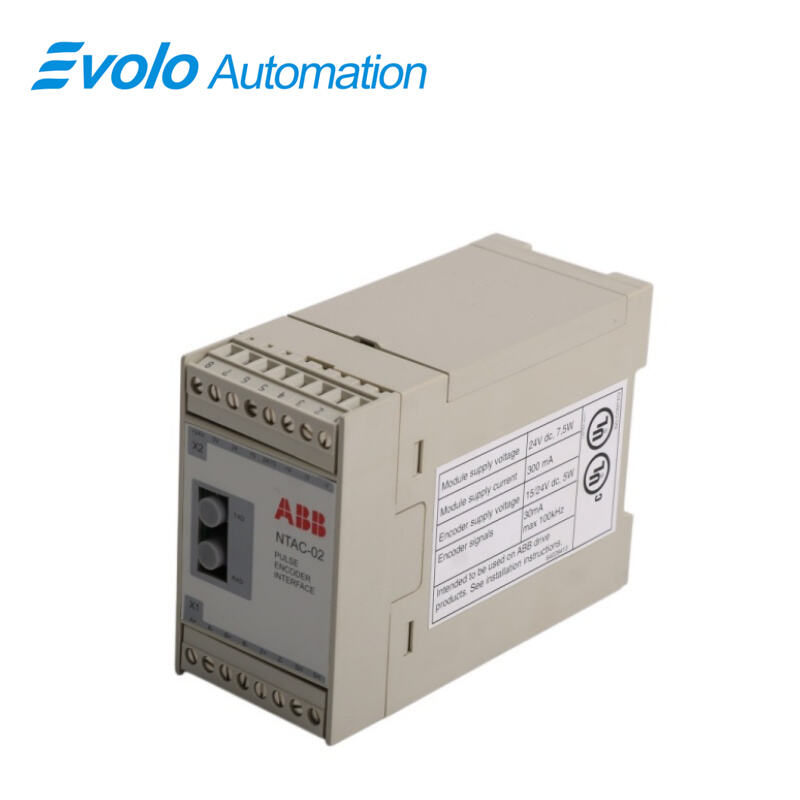

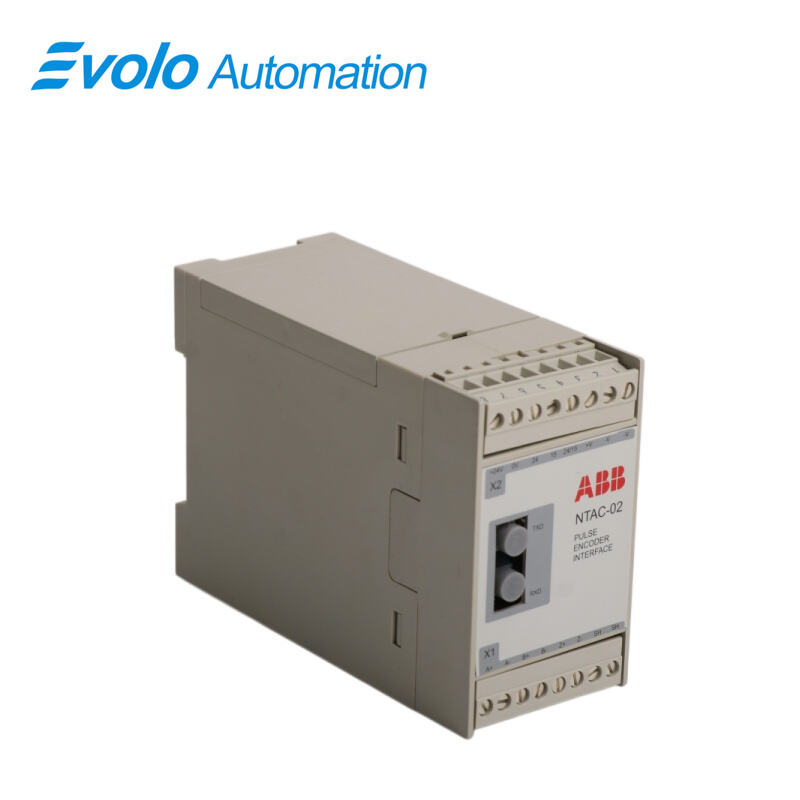

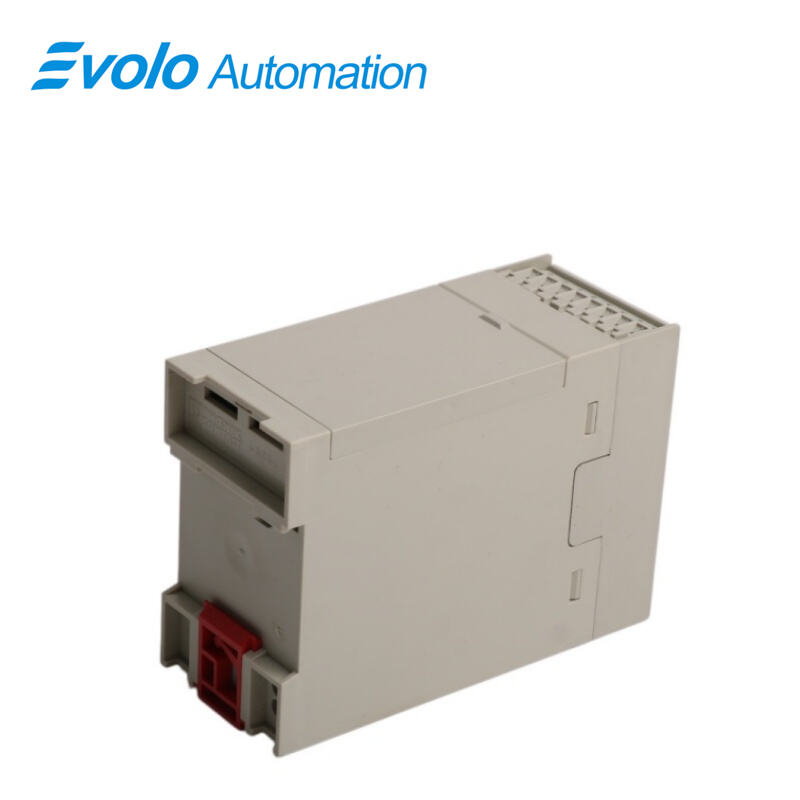

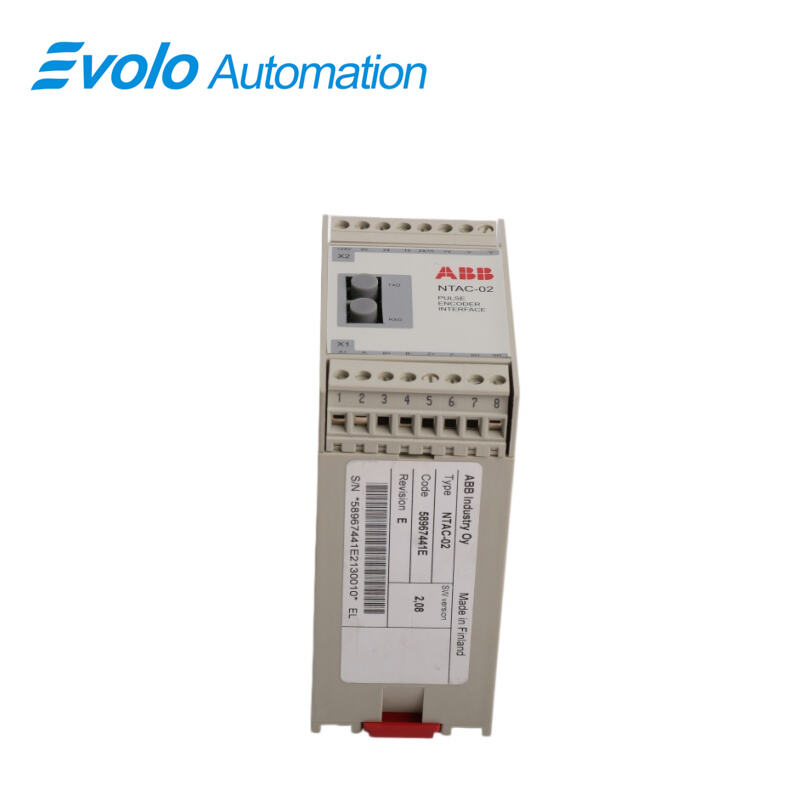

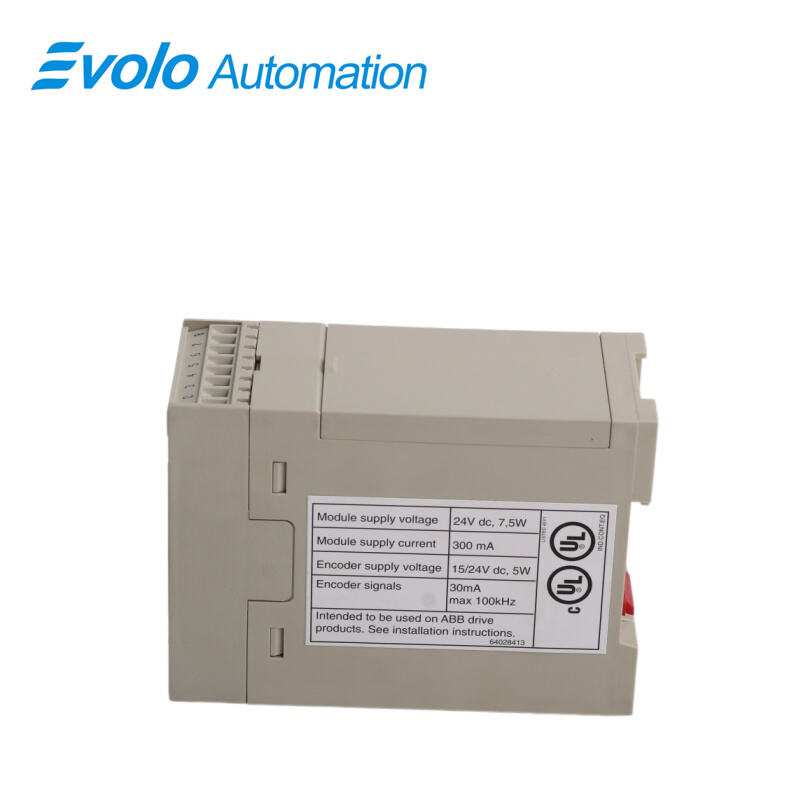

Module d'interface pour codeur à impulsions NTAC-02

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	NTAC-02
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

Le module NTAC-02 est un module d’interface d’encodeur à impulsions qui convertit les signaux d’encodeur à impulsions en signaux numériques afin de les connecter à un contrôleur hôte. Doté d’une haute précision, d’une grande fiabilité et d’une facilité d’utilisation, le module NTAC-02 convient à diverses applications d’automatisation industrielle. Sa conception modulaire facilite l’extension et la maintenance.

Applications

Industries du papier et de la pâte à papier : unités d’entraînement des machines à papier. Plusieurs moteurs nécessitent une synchronisation précise des vitesses afin d’éviter la rupture du papier.

Usines métallurgiques : laminoirs à bandes et lignes de découpe. Une commande en boucle fermée est requise pour garantir une précision dimensionnelle extrêmement élevée.

Ponts roulants et installations de manutention : grues portuaires et grues à chariot automatisées pour entrepôts. Assurer un levage et un positionnement précis et sécurisés.

Caractéristique

Haute compatibilité : spécialement conçu pour les variateurs de fréquence ABB.

Haute précision : capte avec exactitude les signaux des codeurs pour un contrôle précis.

Configuration flexible : prend en charge plusieurs types de codeurs et formats de signaux.

Protection par isolation : améliore la fiabilité du système en réduisant les interférences.

commande en boucle fermée : permet le contrôle de la vitesse et de la position du moteur basé sur une rétroaction.

Fonctionnement synchrone : prend en charge la synchronisation de plusieurs moteurs.

FAQ

Q : Le NTAC-02 peut-il être connecté à un codeur de type HTL ?
R : Non. Le NTAC-02 ne prend en charge que les niveaux TTL. Si vous utilisez un codeur HTL, sélectionnez le module correspondant, tel que le NRTX-01 ou le FEN-31.

Q : Dois-je réinitialiser les paramètres après avoir remplacé le NTAC-02 ?
R : Oui. Vous devez définir le nombre d’impulsions de l’encodeur (PPR) et le type de module dans le groupe de paramètres de l’onduleur 50 (MODULE ENCODEUR) et effectuer une identification statique.

Q : Pourquoi le sens de la rétroaction de l’encodeur est-il opposé au sens réel de rotation du moteur avec le NTAC-02 ?
R : Aucun rebranchement n’est requis. Il suffit de modifier la séquence de phase de l’encodeur dans les paramètres de l’onduleur (logique d’inversion des phases A/B), ou d’échanger directement les câblages A+ et A− sur le module.

Q : À quoi sert le commutateur DIP du NTAC-02 ?
R : Il permet de régler la tension d’alimentation de l’encodeur (5 V ou 15 V) et la résistance d’adaptation de terminaison du signal. Des réglages incorrects peuvent endommager l’encodeur ou provoquer une perte de signal.

Q : Le NTAC-02 prend-il en charge les encodeurs absolus (SSI/EnDat) ?
R : Non. Il ne prend en charge que les encodeurs incrémentaux. Pour une rétroaction absolue, vous devez utiliser la série ACS880 avec un module de type FEN.
