Module de sortie numérique IMDSO14, fabricants, fournisseurs et usine chinois de modules de sortie numérique IMDSO14

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	IMDSO14
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Paramètre	Valeur
Modèle	IMDSO14
Description	Module de sortie numérique
Dimension	3,7 × 31,7 × 17,8 cm
Poids	0,2 KG
Tension d'alimentation	5 VCC (±5 %)
Consommation Courante	275 mA typique ; 370 mA maximum
Dissipation de puissance logique	1,375 W typique ; 1,850 W maximum
Catégorie de surtension aux sorties	II selon la norme IEC 1010-1
Produits	16 numériques
Tension de charge	24 VCC, 48 VCC
Courant de charge (max.)	250 mA à 24 VCC ; 125 mA à 48 VCC
Courant de fuite à l’état bloqué (max.)	10 µA à 70 °C (158 °F)
Chute de tension à l’état passant (max.)	2 V à 70 °C (158 °F)
Consommation de courant de sortie	24 VCC : 150 mA en général, 250 mA max. par sortie ; 48 VCC : 75 mA en général, 125 mA max. par sortie
Décharge électrostatique (CEI 1000-4-2, EN 61000-4-2)	Contact : ±6 kV ; Air : ±8 kV
Champ magnétique à fréquence de puissance (CEI 1000-4-8, EN 61000-4-8)	Continu : 30 A/m (efficace) ; courte durée : 300 A/m (efficace)
Champ magnétique impulsionnel (CEI 1000-4-9, EN 61000-4-9)	Crête : 300 A/m
Champ magnétique oscillatoire amorti (0,1–1 MHz) (CEI 1000-4-10, EN 61000-4-10)	Crête : 30 A/m
Champ électromagnétique rayonné haute fréquence (80 MHz–1 GHz, ENV 50140)	Non modulé efficace : 10 V/m ; AM à 80 % (1 kHz)
Champ haute fréquence rayonné (900 ±5 MHz, ENV 50204)	Valeur efficace non modulée : 10 V/m ; modulation d'impulsions, cycle de service de 50 %, 200 Hz
Mode commun haute fréquence (0,15–80 MHz, ENV 50141)	Valeur efficace non modulée : 10 V/m ; AM à 80 % (1 kHz) ; impédance de source : 150 Ω
Température de fonctionnement	0 °C à 70 °C (32 °F à 158 °F) (classement interne de l'armoire)
Humidité relative	5 % à 95 % jusqu’à 55 °C ; 5 % à 45 % à 70 °C (sans condensation)
Degré de pollution	1 (sans condensation)
Pression atmosphérique	Niveau de la mer à 3 km (1,86 mile)

Description

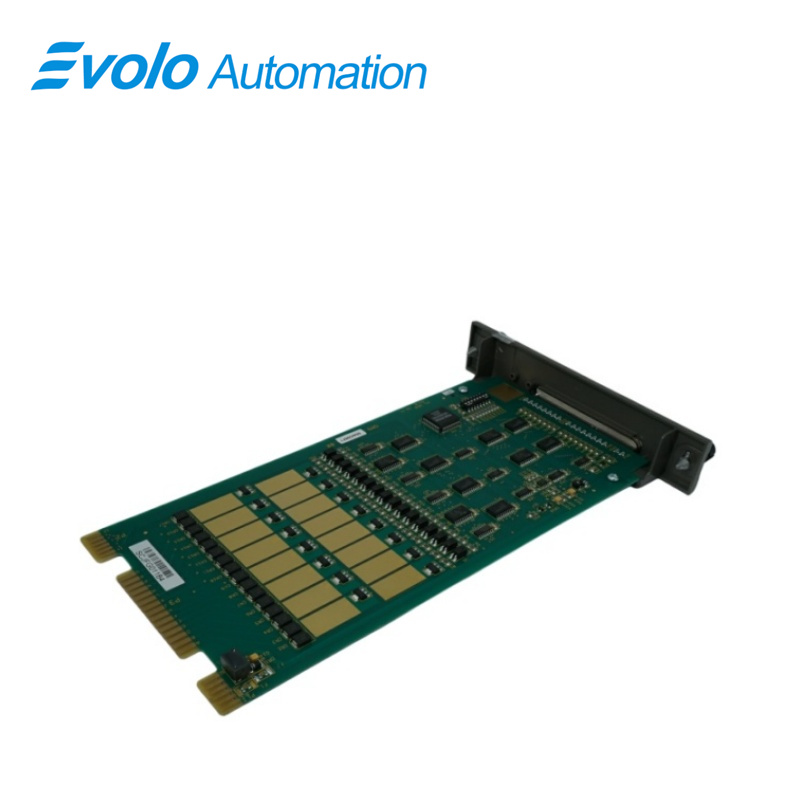

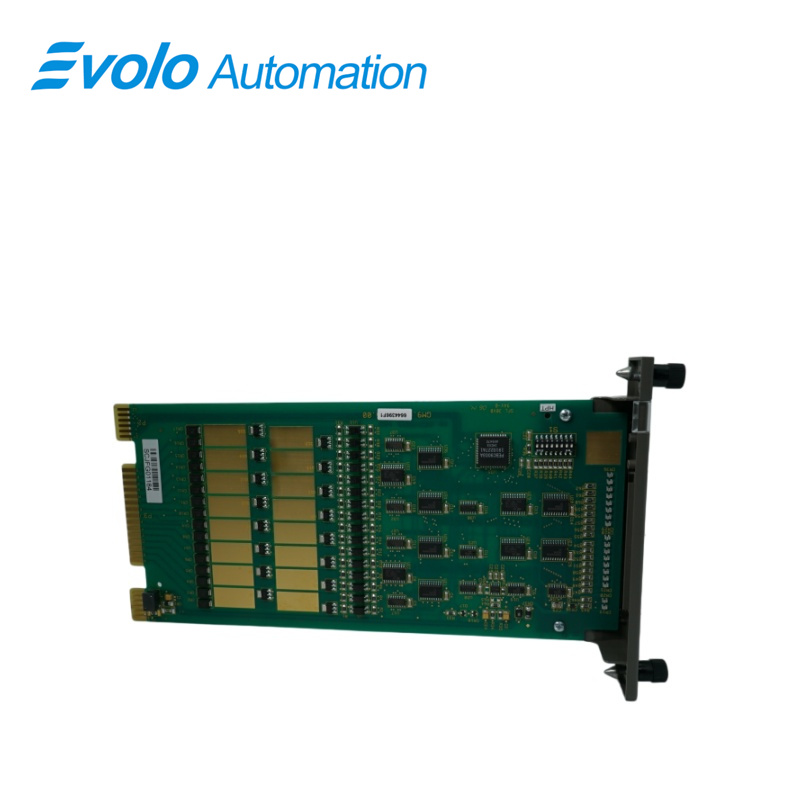

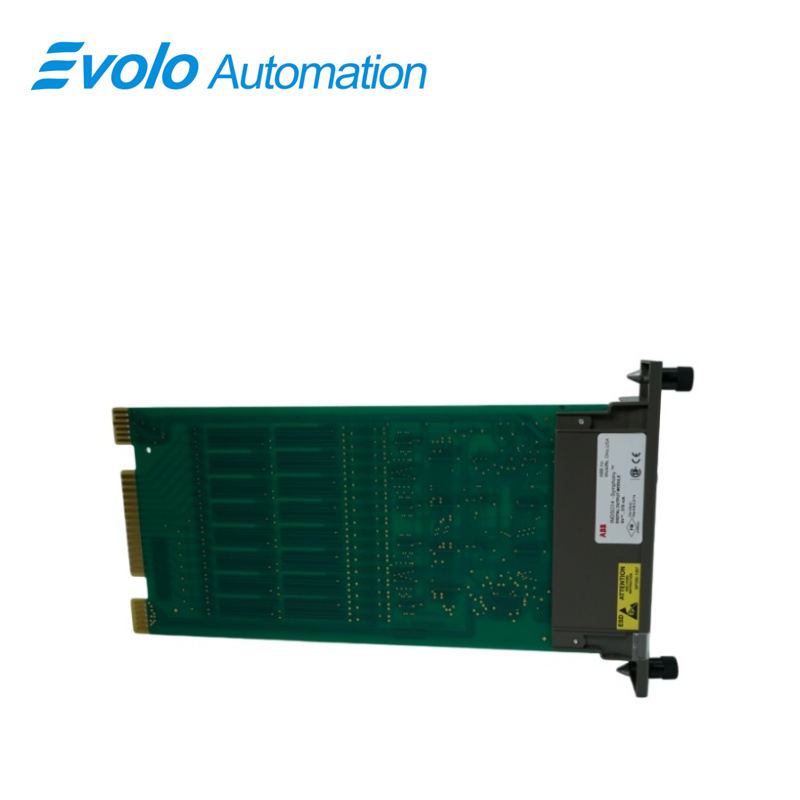

Le module IMDSO14 DSO est constitué d’une seule carte de circuit imprimé occupant un emplacement dans une unité de montage de modules (MMU). Il délivre 16 signaux numériques distincts via des circuits à état solide sur la carte de circuit imprimé. Douze sorties sont isolées les unes des autres ; les deux paires restantes partagent des lignes de sortie positives communes.

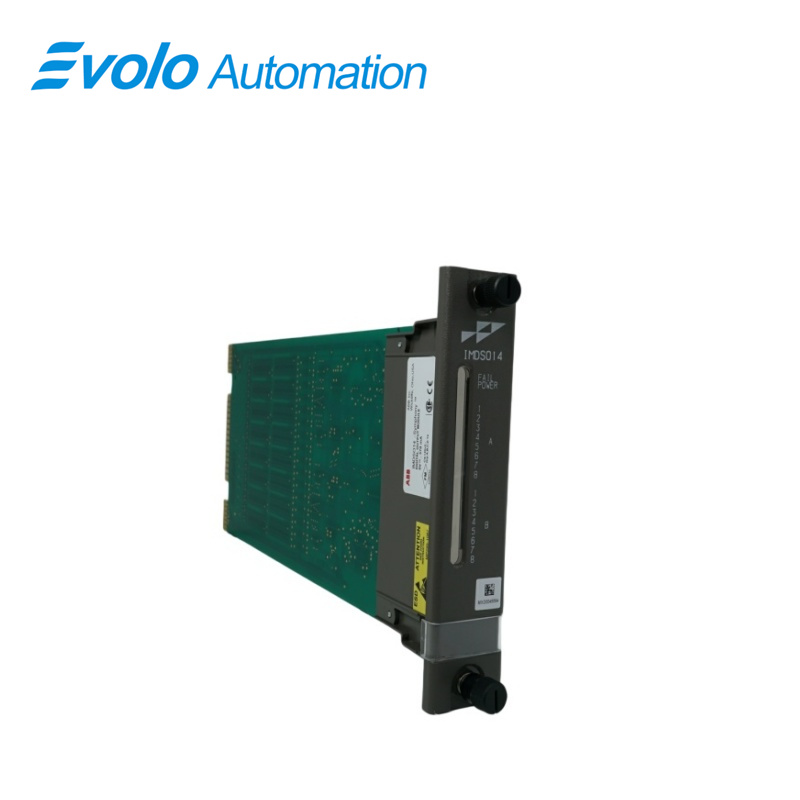

Deux vis à tête fraisée sur le panneau avant fixent le module à la MMU. Les deux voyants rouges et verts situés sur le haut du panneau avant indiquent l'état de fonctionnement du module. Les 16 voyants rouges inférieurs du panneau avant (groupe A et groupe B) affichent les états de sortie du module (marche ou arrêt).

Le module DSO comporte trois connecteurs à bords de carte pour les signaux externes et l'alimentation. Le connecteur P1 est relié à l'alimentation logique (+5 VCC) qui alimente les circuits du module. Le connecteur P2 relie le module au bus d'extension E/S afin de communiquer avec un module de commande. Le connecteur P3 émet les signaux numériques via un câble connecté à une unité de terminaison (TU) ou à un module de terminaison (TM). Les borniers (points de connexion physique) destinés au raccordement des câblages sur site sont situés sur la TU ou la TM.

Applications

Centrales électriques et installations énergétiques :

Commande auxiliaire de la centrale : utilisée pour commander la logique de démarrage et d'arrêt des pompes de recharge et des soufflantes.

Disjoncteurs et sectionneurs : exécutent les commandes de commutation dans le système de distribution électrique.

Usines pétrochimiques :

Commande des électrovannes : actionne les têtes électromagnétiques des vannes d'arrêt et de régulation sur site afin de contrôler le débit des fluides.

Systèmes de verrouillage de sécurité : émettent des signaux pour déclencher une coupure d'urgence ou une protection par relâchement de pression en cas de détection d'une anomalie.

Fabrication industrielle lourde (papier, acier, ciment) :

Commande du moteur : Agit comme une interface avec le centre de commande des moteurs (CCM) pour contrôler le fonctionnement des convoyeurs et des équipements rotatifs.

Éclairage et systèmes d'alarme : Pilote les alarmes sonores et visuelles, les indicateurs d'état et l'éclairage d'urgence au sein de l'usine.

Services municipaux (traitement des eaux, incinération des déchets) : Utilisé pour la commande automatisée de programmes régulant les pompes de dosage et les vannes de filtration.

Manipulation spéciale

Utilisez le bracelet antistatique à mise à la terre lors de l'installation et

du retrait des modules. Une décharge électrostatique peut endommager les composants sensibles aux décharges électrostatiques présents sur les modules installés dans un armoire. Utilisez des équipements mis à la terre

et appliquez les bonnes pratiques antistatiques lors de la manipulation de composants sensibles aux décharges électrostatiques.

appareils.

1. Utiliser un sac de protection contre les décharges électrostatiques. Conserver le module dans son sac de protection contre les décharges électrostatiques jusqu'au moment où vous êtes prêt à l'installer dans le système. Conserver le sac pour une utilisation ultérieure.

2. Mettre à la terre les sacs avant ouverture. Avant d'ouvrir un sac contenant un ensemble comportant des dispositifs sensibles aux décharges électrostatiques, touchez-le au boîtier de l'équipement ou à la terre afin d'égaliser les charges.

3. Éviter de toucher les circuits. Manipuler les ensembles par leurs bords ; éviter de toucher les circuits.

4. Éviter la connexion partielle de dispositifs sensibles aux décharges électrostatiques. Vérifier que tous les dispositifs connectés aux modules sont correctement mis à la terre avant leur utilisation.

5. Mettre à la terre les équipements de test.

6. Utiliser un aspirateur de service sur site antistatique. Enlever la poussière des cartes si nécessaire.

7. Utiliser un bracelet antistatique relié à la terre. Connecter le bracelet au prise de mise à la terre appropriée.
