Module esclave numérique d’entrées/sorties IMDSM05, fabricants chinois de modules esclaves numériques d’entrées/sorties IMDSM05, fournisseurs, usine

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	IMDSM05
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Paramètre	Valeur
Modèle	IMDSM05
Description	Module esclave numérique d’entrées/sorties
Tensions d’alimentation	alimentation logique ±5 VCC (±5 %) ; alimentation E/S ±24 VCC (21,6–27,0 VCC)
Consommation Courante	5 VCC : 757 mA typique, 867 mA maximum
Dissipation de puissance	Logique : 4,6 W ; E/S : 5,0 W
Entrées (logique 24 V)	Tension d’entrée niveau haut : 4,0–16,5 V ; courant d’entrée niveau bas : -11,8 mA maximum
Sorties (logique 24 V)	Tension de sortie basse niveau : 2,0 V maximum ; Courant de sortie haute niveau : 100 µA maximum ; Courant d’absorption : 120 mA ; 10 V typique (courant d’absorption)
Temps de retard de propagation	Entrée : bas vers haut 50 µs typique, haut vers bas 25 µs typique ; Sortie : bas vers haut 25 µs typique, haut vers bas 100 µs typique
Tension d'isolement	150 V efficace canal à canal ; 150 V efficace canal à logique
Tenue aux surtensions	Conforme à la norme IEEE 472-1974 relative aux capacités des canaux d’entrée/sortie
Section maximale du câble	12 AWG depuis le câblage de terrain jusqu’au NTDI01
Température de fonctionnement	0 °C à 70 °C (32 °F à 158 °F)
Humidité relative	0 % à 95 % jusqu’à 55 °C ; 0 % à 45 % à 70 °C (sans condensation)
Pression atmosphérique	Niveau de la mer à 3 km (1,86 mile)
Qualité de l'air	Non corrosif
Montage	Occupe 1 emplacement dans l’unité de montage de modules Infi 90
Certification	Certifié CSA pour une utilisation dans des lieux ordinaires (non dangereux)

Description

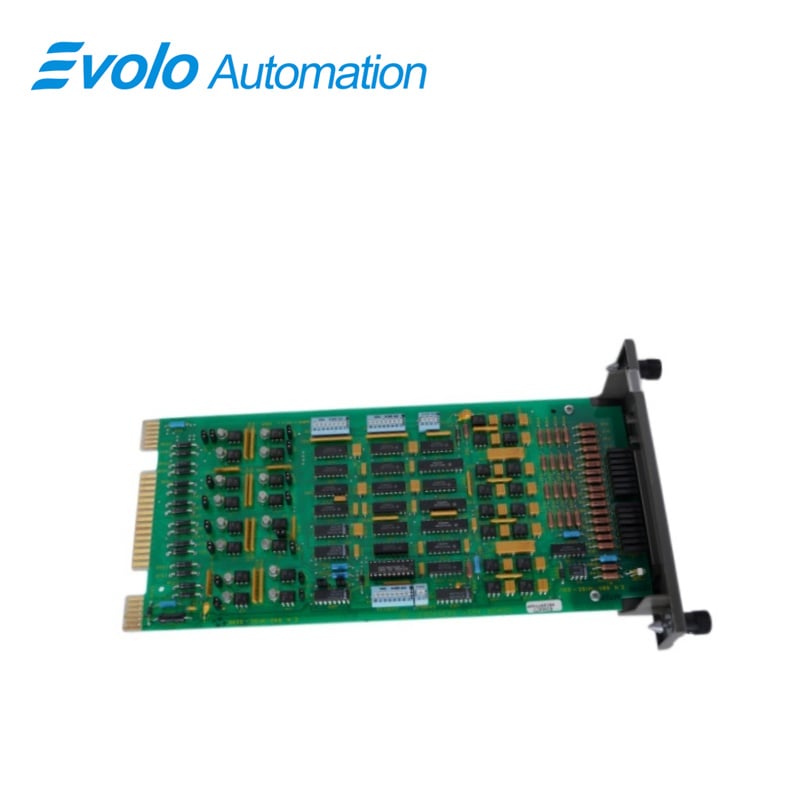

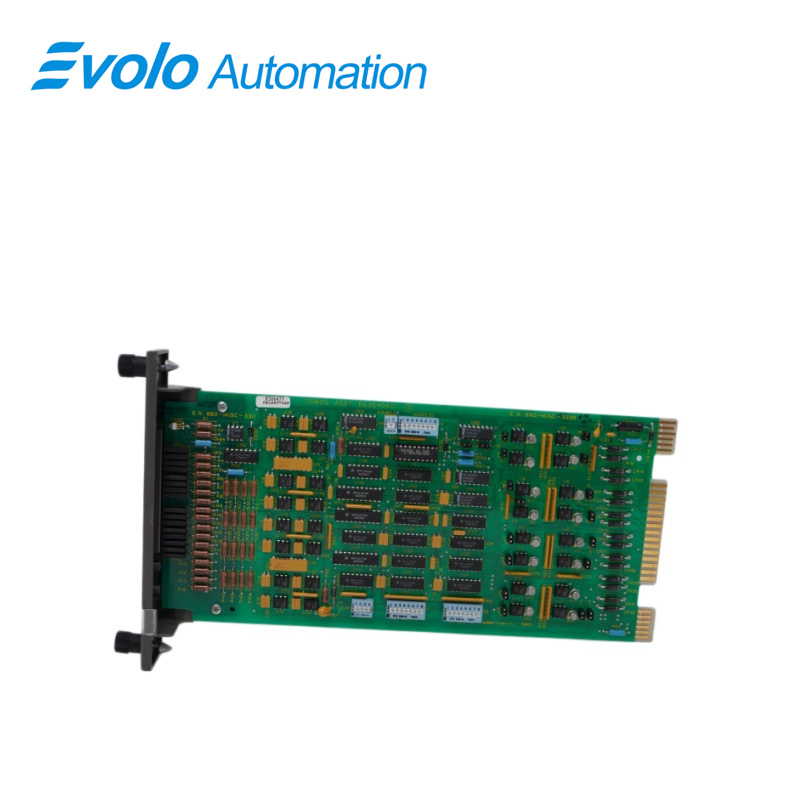

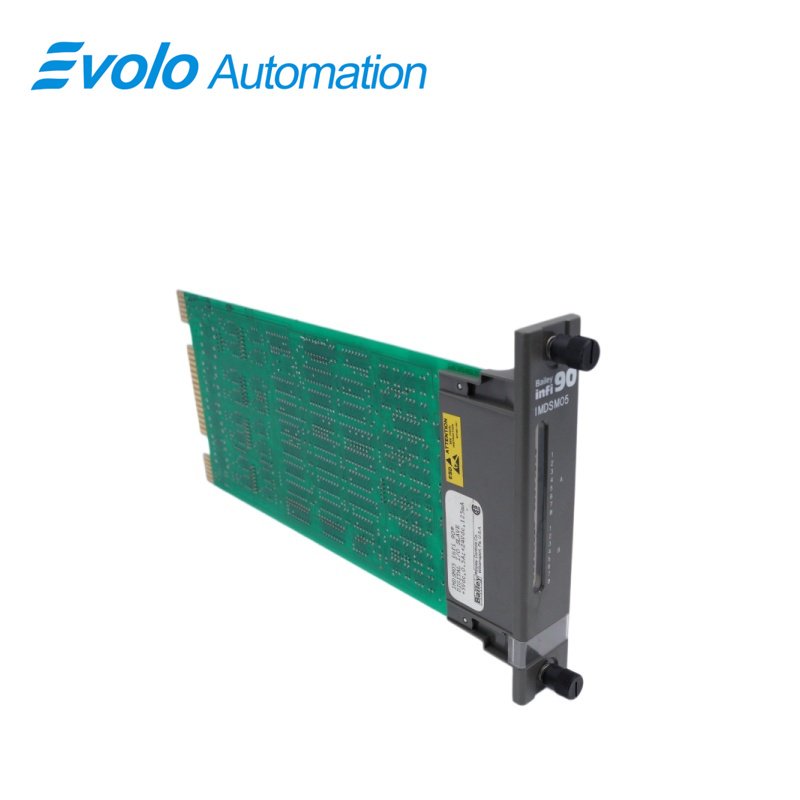

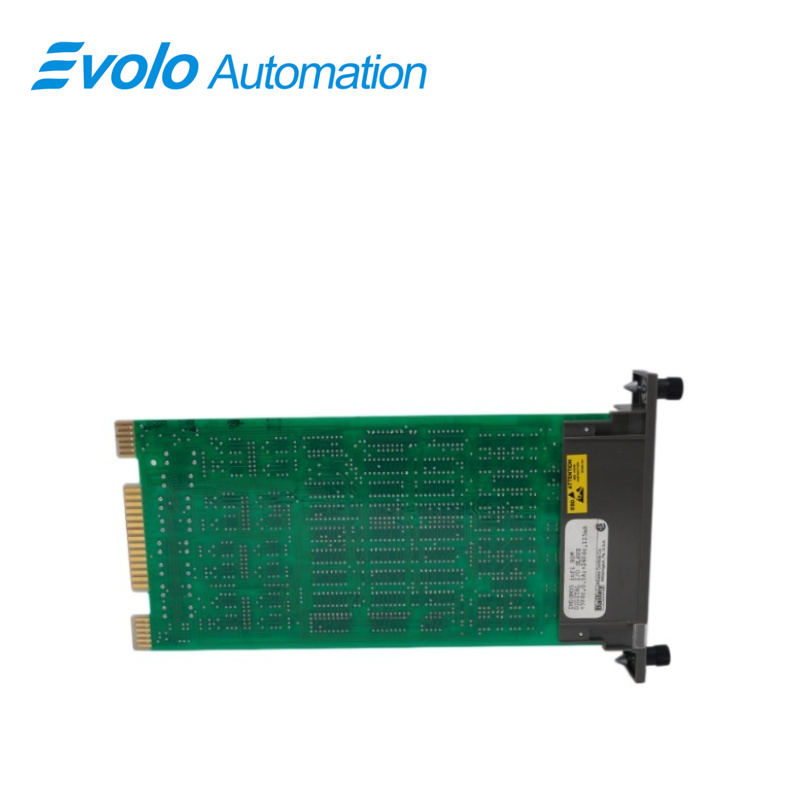

Le module IMDSM05 est constitué d'une seule carte de circuit imprimé occupant un emplacement dans une unité de montage de modules (MMU). Il surveille huit entrées numériques et huit sorties numériques. Douze circuits d'entrée/sortie sont isolés les uns des autres ; les deux paires restantes partagent des lignes d'entrée positives communes. Deux vis à tête fraisée situées sur la face avant du module le fixent à la MMU. Seize indicateurs LED frontaux (groupe A et groupe B) affichent l'état des entrées et des sorties. Le module esclave comporte trois connecteurs à bords de carte destinés aux signaux externes et à l'alimentation. Le connecteur P1 est relié à la masse (terre) et à l'alimentation +5 VCC. Le connecteur P2 relie le module au bus d'extension esclave afin de communiquer avec un module maître MFP/LMM. Ce connecteur achemine des signaux numériques vers une unité de terminaison (TU) (voir tableau 5-3). Les borniers (points de connexion physique) destinés au raccordement sur le terrain sont situés sur la TU.

Applications

Centrales électriques et installations de production d'énergie : utilisées pour surveiller les retours d'état des disjoncteurs et des sectionneurs, ainsi que pour commander le démarrage et l'arrêt des équipements auxiliaires.

Installations pétrolières et chimiques : utilisées dans les stations de traitement du pétrole et du gaz ou dans les usines chimiques pour commander la logique de commutation des électrovannes et des pompes, ainsi que pour surveiller les points d'alarme des instruments sur site.

Usines métallurgiques et de transformation des métaux : dans les laminoirs ou les ateliers de fusion, chargées de surveiller les capteurs de position des équipements de convoyage et des actionneurs pneumatiques ou hydrauliques simples.

Usines de papier et de pâte à papier : utilisées pour surveiller les détecteurs de fin de course et les retours d'état des matériaux sur les lignes de production.

Installations de traitement de l'eau et installations municipales : dans les grandes usines de production d'eau potable ou de traitement des eaux usées, pour commander la commutation des pompes à eau et surveiller les alarmes des débitmètres.

Caractéristiques

La conception modulaire du DSM, comme celle de tous les modules Infi 90, offre une grande souplesse lors de la mise en œuvre d’une stratégie de système de gestion des procédés. Il permet d’acheminer jusqu’à seize signaux numériques distincts (24 VCC) vers ou depuis le système.

L’interface entre le processeur multifonction (MFP) et le module maître logique (LMM) et le module DSM05 sur le bus d’expansion esclave. Le DSM est un esclave haute puissance. Vous pouvez connecter jusqu’à 20 esclaves haute puissance sur n’importe quel bus d’expansion esclave d’un maître (MFP/LMM).

Des cavaliers individuels situés sur le module DSM permettent de configurer chacun des circuits E/S soit en entrées/sorties pour un fonctionnement non isolé avec capacité de lecture retour, soit en sorties isolées à deux fils sans capacité de lecture retour.

Les indicateurs LED situés sur le panneau avant fournissent une indication visuelle des états des entrées afin de faciliter les tests et le diagnostic du système. Un DSM peut être retiré ou installé sans couper l’alimentation du système.

Manipulation spéciale

Le module esclave numérique (DSM) utilise des composants sensibles aux décharges électrostatiques

suivez les étapes 1 à 4 lors de la manipulation :

1. Conservez le module dans son sac antistatique spécial jusqu’au moment où vous êtes

prêt à l’installer dans le système. Conservez le sac pour une utilisation ultérieure.

2. Reliez à la terre le sac antistatique avant de l’ouvrir.

3. Le retour de la guerre Vérifiez que tous les appareils connectés au module sont correctement

correctement mis à la terre avant de les utiliser.

4. Le dépôt de la demande. Évitez de toucher le circuit lors de la manipulation du module

RÉPARATION/REPLACEMENT

Si vous constatez que le DSM est défectueux, remplacez-le par un nouveau. N'essayez PAS de réparer le module; le remplacement des composants peut affecter les performances du module. Vous pouvez retirer le module pendant que le système est alimenté.

Pour remplacer un module:

1. Poussez et tournez d’un demi-tour les deux vis de fixation intégrées du panneau avant afin de libérer le module. Le module est libéré lorsque les fentes des vis sont verticales et que leur extrémité ouverte est orientée vers l’extérieur, c’est-à-dire éloignée du module.

2. Glissez doucement le module hors de l’unité de gestion des modules (MMU).

3. Configurez les commutateurs et les réglages des cavaliers du module de remplacement. Assurez-vous qu’ils sont identiques à ceux du module d’origine.

4. Dans le même emplacement que celui du module d’origine, alignez le module de remplacement avec les rails de guidage en plastique de l’unité de gestion des modules (MMU). Glissez-le doucement jusqu’à ce que son panneau avant soit parfaitement affleurant avec le haut et le bas du châssis de la MMU.

5. Pousser et tourner d’un demi-tour les deux vis de fixation intégrées situées sur la face avant du module afin de les verrouiller. Le verrouillage est effectué lorsque les fentes des vis sont verticales et que leurs extrémités ouvertes sont orientées vers le centre du module. (Pour retirer le module, tourner les vis de fixation du module en position déverrouillée, puis faire glisser doucement le module vers l’extérieur).

6. Revenez au fonctionnement normal.

FAQ

Q : Qu’est-ce que l’IMDSM05 ?

R : Il s’agit d’un module esclave d’entrées/sorties numériques.

Q : Quel est votre délai de livraison pour l’IMDSM05 ?

R : En général, 1 à 3 jours ouvrables après réception de votre paiement. Le délai de livraison précis dépend du type et de la quantité de la commande.

Q : Quelle est la durée de la garantie pour l’IMDSM05 ?

R : Nous offrons une garantie standard d’un an pour tous les produits neufs et d’origine.

Q : Offrez-vous des remises ?

R : Oui ! Pour bénéficier de remises sur l’IMDSM05, veuillez contacter John afin d’obtenir la meilleure offre.
