Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	IMDSM05
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Parametr	Dəyər
Model	IMDSM05
Təsvir	Rəqəmsal Giriş/Çıxış Slave Modulu
Gücləndirici gərginlikləri	±5 VDC Məntiq Təchizatı (±5%); ±24 VDC Giriş/Çıxış Təchizatı (21,6–27,0 VDC)
Cari istehlak	5 VDC: tipik olaraq 757 mA, maksimum 867 mA
گوجونو آرادان آپارماق	Məntiq: 4,6 Vt; Giriş/Çıxış: 5,0 Vt
Girişlər (24 V məntiqi)	Yüksək səviyyəli giriş gərginliyi: 4,0–16,5 V; Aşağı səviyyəli giriş cəriani: -11,8 mA maksimum
Çıxışlar (24 V məntiqi)	Aşağı səviyyəli çıxış gərginliyi: ən çox 2,0 V; Yüksək səviyyəli çıxış cəriani: ən çox 100 µA; Cərəyanın axdığı tərəf: 120 mA; 10 V tipik (cərəyanın axdığı tərəf)
Yayılmış gecikmə müddətləri	Giriş: Aşağıdan yuxarıya 50 µs tipik, yuxarıdan aşağıya 25 µs tipik; Çıxış: Aşağıdan yuxarıya 25 µs tipik, yuxarıdan aşağıya 100 µs tipik
İzolyasiya gərginliyi	kanal-la-kanal arası 150 V RMS; Kanal-la-məntiq arası 150 V RMS
Zirvə yüklənməyə davamlılıq	Giriş/çıxış kanalları üzrə IEEE Standartı 472-1974-ə uyğunluq
Maksimum naqil ölçüsü	sahədəki naqillərdən NTDI01-ə qədər 12 AWG
İşləm temperaturu	0°–70°C (32°–158°F)
Nisbət Rütubəti	0%–95% (55°C-yə qədər); 0%–45% (70°C-də) (kondensasiya olmamaqla)
Atmosfer basınç	Dəniz səviyyəsindən 3 km (1,86 mil) yüksəklik
Hava keyfiyyəti	Korroziv olmayan
Quraşdırma	Infi 90 Modul Quraşdırma Vahidində 1 yuva istifadə edir
Sertifikatlaşdırma	Adi (qeyri-təhlükəli) yerlərdə istifadə üçün CSA tərəfindən sertifikatlaşdırılıb

Təsvir

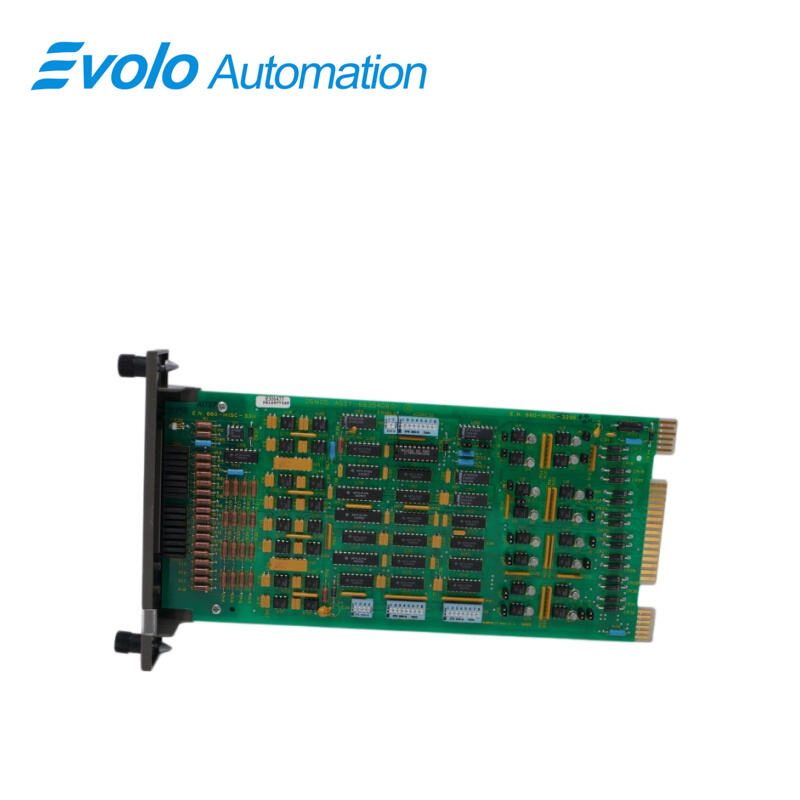

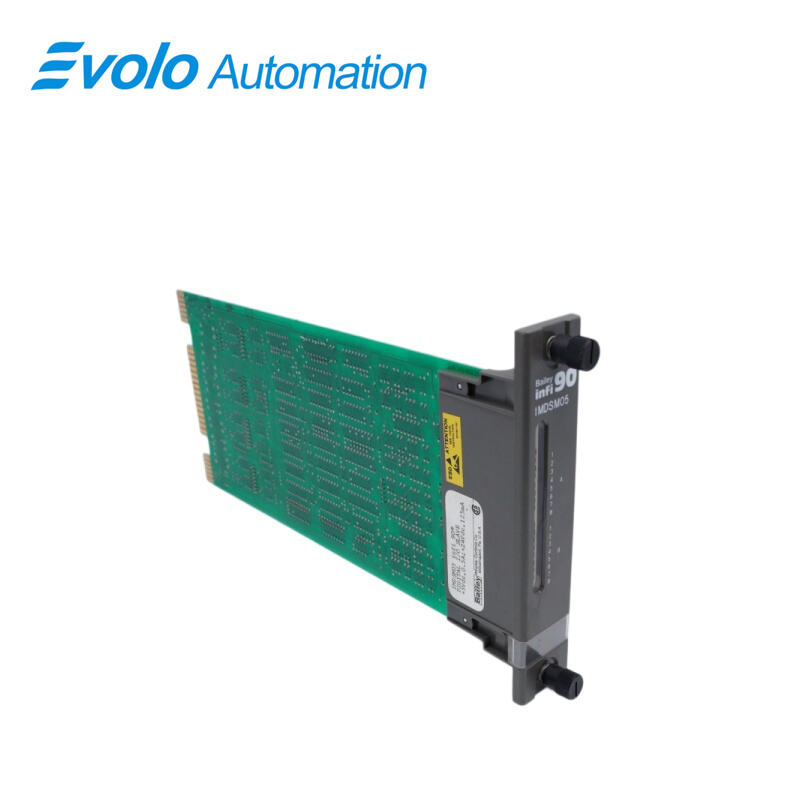

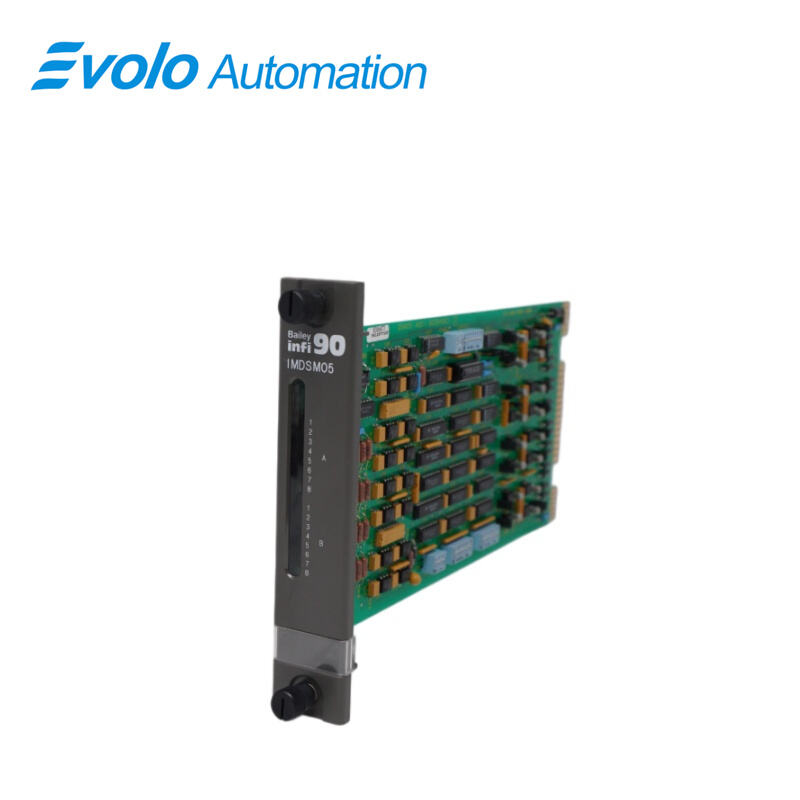

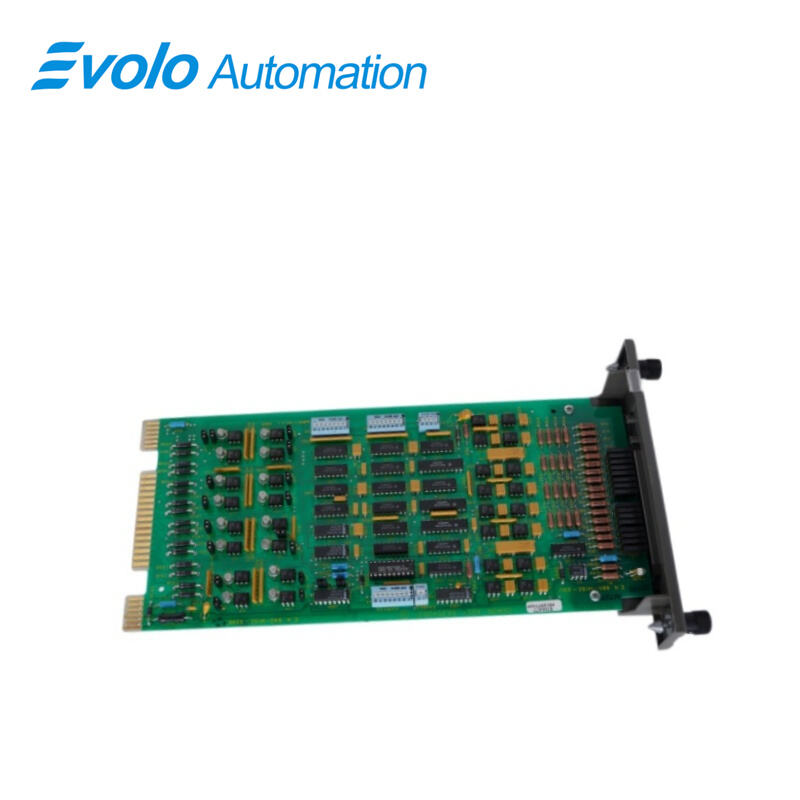

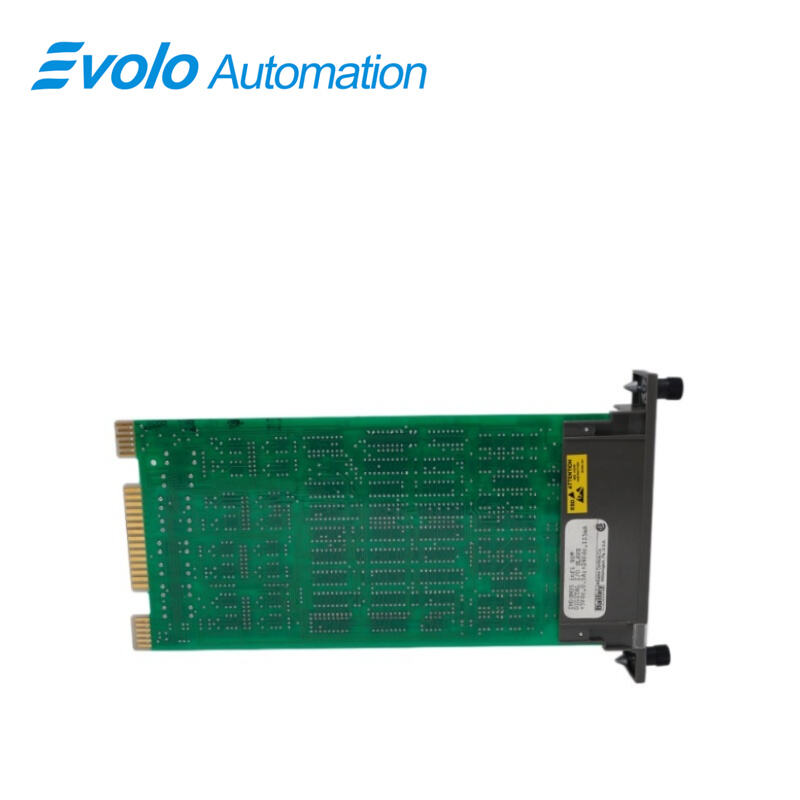

IMDSM05 modulu bir çaplı dairəvi lövhədən ibarətdir və Modul Quraşdırma Vahidində (MMU) bir yuvanı tutur. O, səkkiz rəqəmsal giriş və səkkiz rəqəmsal çıxışı izləyir. On iki I/O dövrəsi bir-birindən izolyasiya olunub; qalan iki cüt ümumi müsbət giriş xətlərini paylaşır. Modulun ön panelindəki iki tutucu vint modulu MMU-ya birləşdirir. On altı ön panel LED status göstəricisi (A qrupu və B qrupu) giriş və çıxış statusunu göstərir. Slave modulunda xarici siqnallar və enerji üçün üç kart kənarı konektor var. P1 ümumi (torpaqlama) və +5 VDC enerjiyə qoşulur. P2 modulu slave genişləndirici şinə qoşur və MFP/LMM əsas modulu ilə əlaqə qurur. Konektor rəqəmsal siqnalları Sonlandırma Vahidinə (TU) ötürür (Cədvəl 5-3-ə baxın). Sahə kabelləşməsi üçün terminallar (fiziki qoşulma nöqtələri) TU-da yerləşir.

Tətbiqlər

Güc və enerji qurğuları: Sxem açarlarının və ayırıcıların vəziyyət geri əlaqəsini izləmək və köməkçi avadanlığın işə salınması və dayandırılmasını idarə etmək üçün istifadə olunur.

Neft və kimya sənayesi müəssisələri: Neft və qaz emal stansiyalarında və ya kimya zavodlarında elektromaqnit klapanların və nasosların keçid məntiqini idarə etmək və sahədəki cihazların xəbərdarlıq nöqtələrini izləmək üçün istifadə olunur.

Metalurgiya və metal emalı müəssisələri: Polad yuvarlanma zavodlarında və ya ərimə sexlərində daşıyıcı avadanlığın mövqe sensorlarının və sadə pnevmatik/hidravlik icra mexanizmlərinin izlənməsindən məsuldur.

Kağız və pasta zavodları: İstehsal xətlərində limit açarlarını və materialın vəziyyət geri əlaqəsini izləmək üçün istifadə olunur.

Su təmizləmə və kommunal təsisi: Böyük su təchizatı və ya tullantı suyu təmizləmə zavodlarında su nasoslarının keçidini idarə etmək və axın ölçənlərin xəbərdarlıq siqnallarını izləmək üçün istifadə olunur.

Xüsusiyyətlər

DSM-nin modulyar dizaynı, bütün Infi 90 modulları kimi, proses idarəetmə sistemi strategiyası yaratdıqda çeviklik təmin edir. DSM sistemə on altı ayrı rəqəmsal siqnalı (24 VDC) daxil etməyə və ya xaric etməyə qadirdir.

Çoxfunksiyalı prosessor və Lojik Master Modulu (LMM), IMDSM05-ə slave genişləndirici şin üzərindən qoşulur. DSM yüksək güclü slave-dir. Hər hansı bir master (MFP/LMM) slave genişləndirici şinində 20-yə qədər yüksək güclü slave istifadə edə bilərsiniz.

DSM modulundakı fərdi jumperlər hər bir giriş/çıxış dövrəsini izolyasiya olunmamış iş rejimində giriş/çıxış kimi və geri oxuma imkanı olan və ya geri oxuma imkanı olmayan iki telli izolyasiya olunmuş çıxışlar kimi konfiqurasiya edir.

Ön panel LED status göstəriciləri sistem sınağı və diaqnostikası zamanı giriş vəziyyətlərinin vizual göstəricisini təmin edir. DSM modulu sistemin enerjisini söndürmədən çıxarılabilir və ya quraşdırıla bilər.

Xüsusi emal

Rəqəmsal Slave Modulu (DSM) elektrostatik həssas

cihazlardan istifadə edir. Cihazlarla işləyərkən 1-dən 4-ə qədər addımları izləyin:

1. Modulu quraşdırmağa hazır olana qədər xüsusi antistatik çantasında saxlayın.

gələcək istifadə üçün çantayı saxlayın.

2. Açmadan əvvəl antistatik çantaya torpaqlama verin.

3. Modula qoşulmuş bütün cihazların düzgün şəkildə torpaqlandığını yoxlayın.

onlardan istifadə etməzdən əvvəl.

4. Modulu idarə edərkən sxemlərə toxunmamaya diqqət edin.

Təmir/Dəyişdirilmə

DSM-nin arızalı olduğunu müəyyən etdikdə, onu yeni biri ilə əvəz edin. Modulu təmir etməyə çalışmayın; komponentlərin əvəz edilməsi modulun performansını təsir edə bilər. Sistem enerjisi verilərkən modulu çıxara bilərsiniz.

Modulun əvəz edilməsi üçün:

1. Modulun kilidlənməsini açmaq üçün ön paneldəki iki sabitləyici vinti itələyib yarım dövr çevirin. Vintlər kilidlənmədən çıxdıqda onların çentikləri şaquli vəziyyətdə olur və çentiklərin açıq ucları moduldan uzaqlaşır.

2. Modulu MMU-dan yüngülcə süzün.

3. Əvəz ediləcək modulun keçid və jumper ayarlarını konfiqurasiya edin. Onların orijinal modulla eyni şəkildə təyin edildiyini təmin edin.

4. Orijinal modulun olduğu eyni yuva yerində əvəz ediləcək modulu MMU-dakı plastik yönəldici raylarla uyğunlaşdırın. Ön panel MMU çərçivəsinin yuxarı və aşağı kənarları ilə eyni səviyyədə olana qədər onu yumşaqca sürüşdürün.

5. Modulun ön panelindəki iki sabitlənmiş saxlama vintini itələyib yarım dövrə çevirərək kilidləmə mövqeyinə gətirin. Vintlərdəki çentiklər şaquli və açıq uclar modulun mərkəzinə baxdıqda kilidlənmiş sayılır. (Modulu çıxarmaq üçün modulun saxlama vintlərini kiliddən çıxarma mövqeyinə çevirin və yüngülcə çıxarın).

6. Normal iş rejiminə qayıdın.
