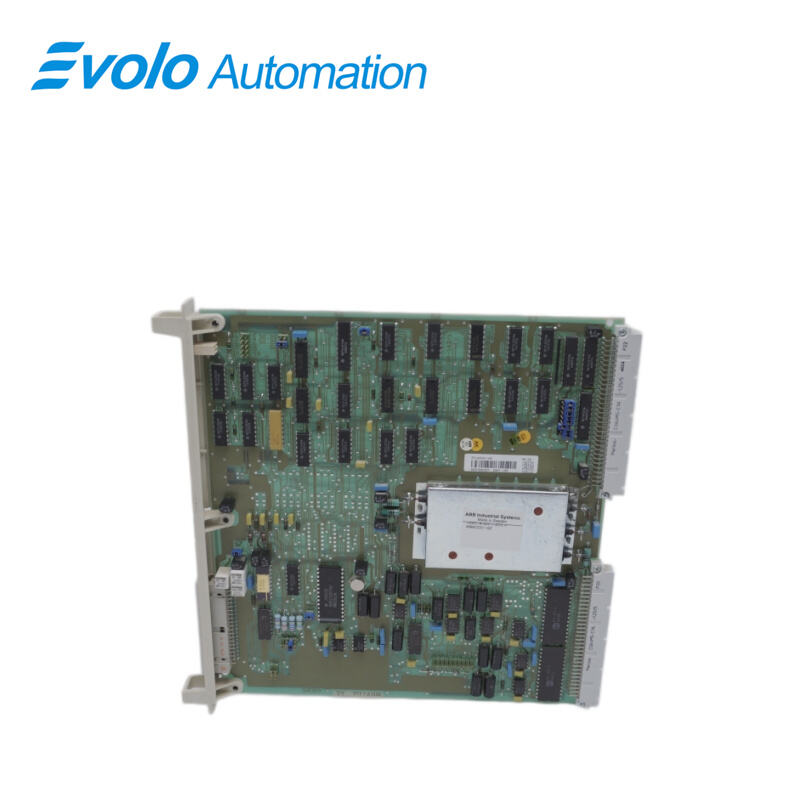

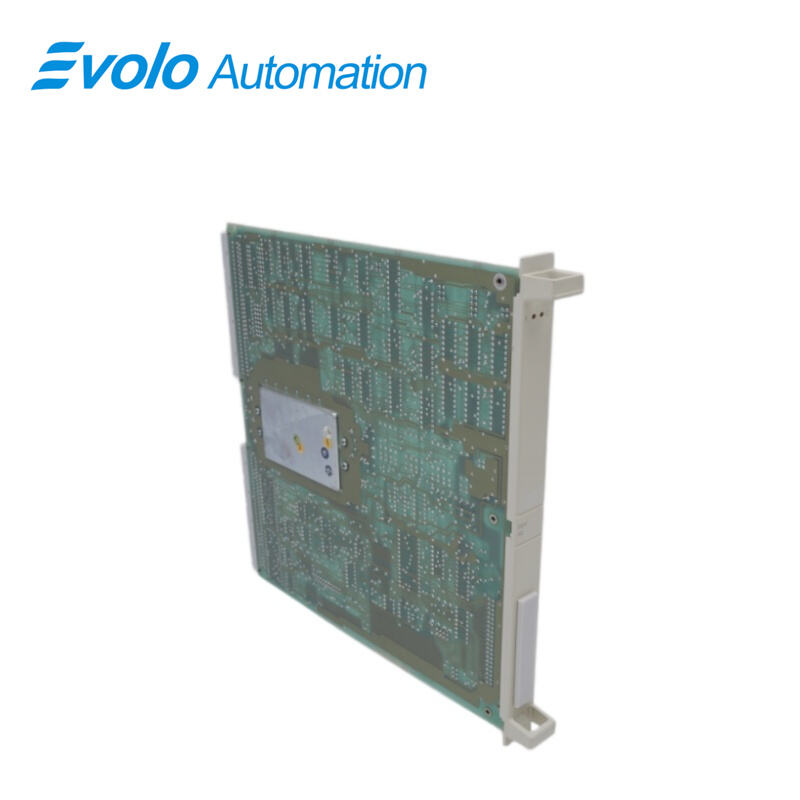

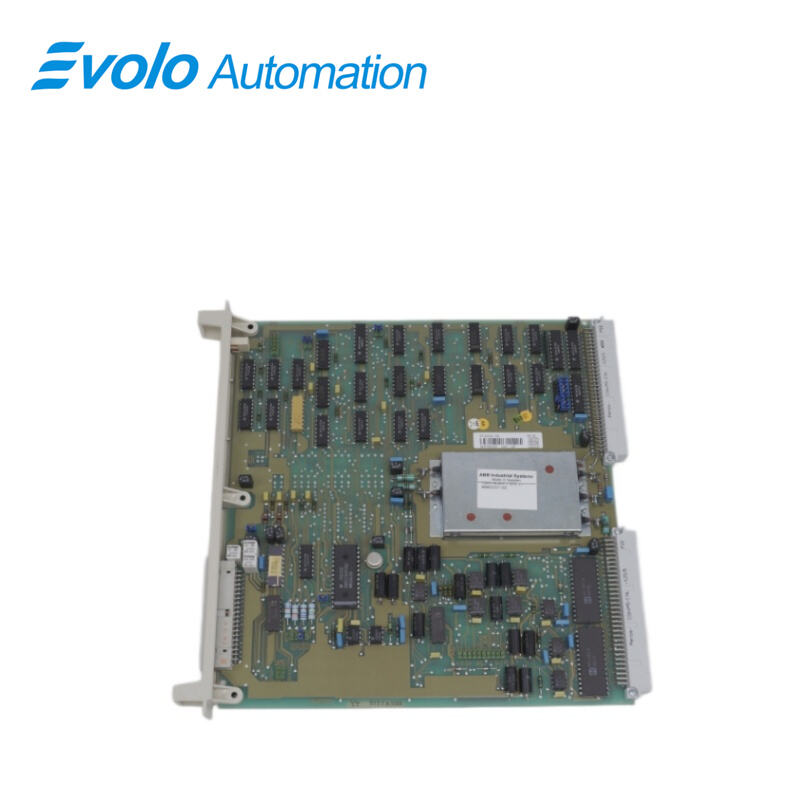

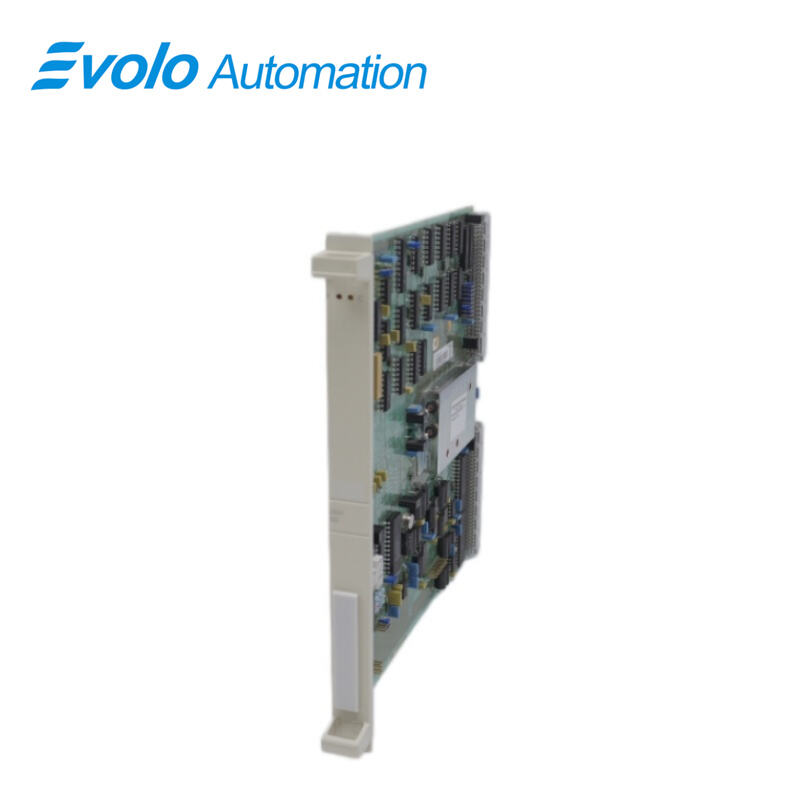

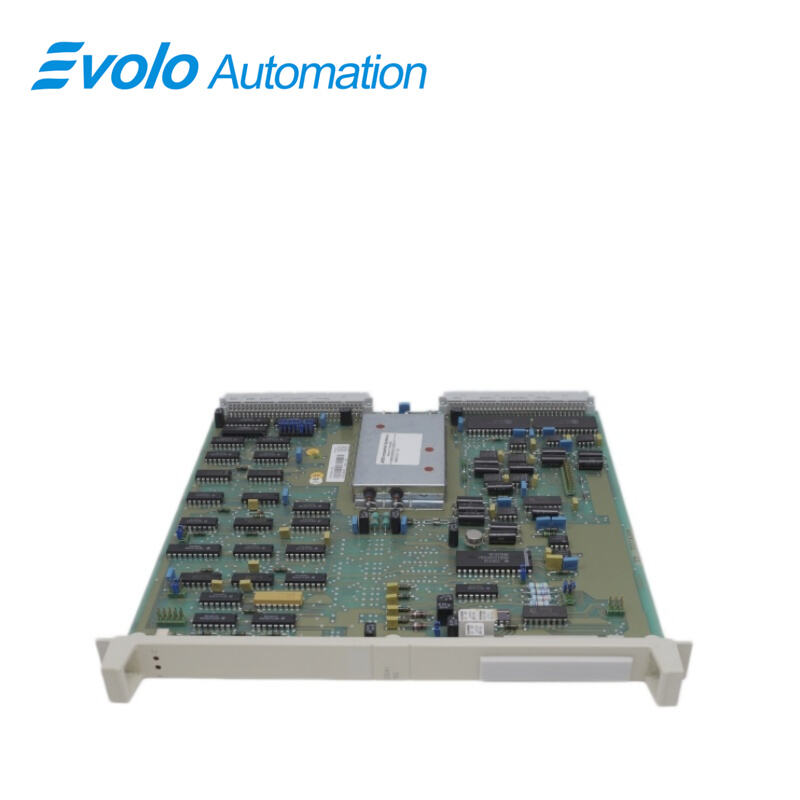

Carte d'entrée analogique DSAI155 57120001-HZ

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	DSAI155 57120001-HZ
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

La carte d'entrée analogique ABB DSAI155 57120001-HZ, en tant que composant central de l'automatisation industrielle, est devenue la solution privilégiée dans des secteurs tels que l'énergie, la chimie et la fabrication, grâce à ses performances supérieures en traitement de signal et à sa compatibilité stable avec les systèmes. Ce module permet d’acquérir avec précision divers signaux analogiques, tels que la tension et le courant, et son traitement parallèle sur 32 canaux améliore considérablement l’efficacité de réponse du système.

Applications

Centrales thermiques de grande puissance (surveillance du générateur / des paliers) :

Surveillance de la température des enroulements statoriques du générateur, des paliers de turbine et de l’eau de refroidissement. La sonde Pt100 est plus stable et plus précise que les thermocouples dans la plage de températures basse à moyenne, et le module DSAI155 garantit une logique fiable de protection thermique pour les machines tournantes critiques.

Installations pétrochimiques et raffineries (échangeurs thermiques / tours de distillation) :

Contrôle précis de la compensation thermique lors des réactions chimiques. Les signaux des capteurs de température à résistance (RTD) sont sensibles aux interférences environnementales ; la forte capacité de rejection en mode commun de ce module assure la précision des données.

Industries agroalimentaire, des boissons et pharmaceutique (cuves de stérilisation / fermentation) :

Ces secteurs imposent des exigences extrêmement strictes en matière de précision de la température. Le traitement linéaire assuré par le module DSAI155 57120001-HZ garantit que les procédés de fermentation ou de stérilisation respectent les spécifications requises.

Avantage concurrentiel

Cette carte d'entrée analogique intègre plusieurs technologies brevetées ABB : premièrement, elle utilise un algorithme de filtrage adaptatif qui ajuste dynamiquement les paramètres de filtrage en fonction des fréquences d'interférences ambiantes ; deuxièmement, elle prend en charge la superposition du signal du protocole HART pour une communication bidirectionnelle avec des instruments intelligents ; et troisièmement, sa fonction unique d'étalonnage par groupes de voies permet d'atteindre une précision globale de mesure de ±0,1 %. En matière de compatibilité système, elle s'adapte parfaitement à l'ensemble des systèmes DCS ABB, tout en permettant l'interconnexion avec d'autres systèmes API via une interface Profibus-DP standard. Pour la redondance, le module intègre deux convertisseurs ADC indépendants, couplés à une temporisation de surveillance (watchdog timer) assurant une commutation en cas de défaillance au niveau de la milliseconde, garantissant ainsi l'acquisition continue des paramètres critiques du procédé.

FAQ

Q1 : La carte DSAI155 57120001-HZ prend-elle en charge les thermocouples (TC) ?
R : Non. Les thermocouples nécessitent la carte DSAI145/146. La carte DSAI155 57120001-HZ est spécifiquement conçue pour les capteurs résistifs.

Q2 : Pourquoi le câblage à 3 fils est-il meilleur que le câblage à 2 fils pour le DSAI155 57120001-HZ ?
R : Le câblage à 3 fils permet de compenser les erreurs de mesure causées par la résistance des fils. Pour les capteurs Pt100 utilisés en transmission sur de longues distances (supérieure à 10 mètres), cela est essentiel pour garantir la précision.

Q3 : Pourquoi observe-t-on un écart de quelques degrés sur l’affichage de la température après le remplacement du DSAI155 57120001-HZ ?
R : Vérifiez si les paramètres des cavaliers matériels des anciens et nouveaux modules sont identiques, et assurez-vous que le type de capteur défini dans le logiciel (par exemple Pt100 ou Ni100) correspond bien.

Q4 : Les 8 canaux peuvent-ils être connectés à différents types de RTD pour le DSAI155 57120001-HZ ?
R : En général, ils doivent être configurés par groupes. En cas de mélange, il convient de vérifier l’indépendance des groupes matériels ainsi que la définition de l’élément DB logiciel.

Q5 : Que signifie un voyant rouge (Défaut) sur le DSAI155 57120001-HZ ?
A : Échec de l’autotest du module ou interruption de la communication avec l’unité centrale de traitement (CPU). Cela peut être dû à une panne de l’alimentation électrique de la carte mère, à un conflit de code d’adresse ou à une défaillance matérielle de la carte.
