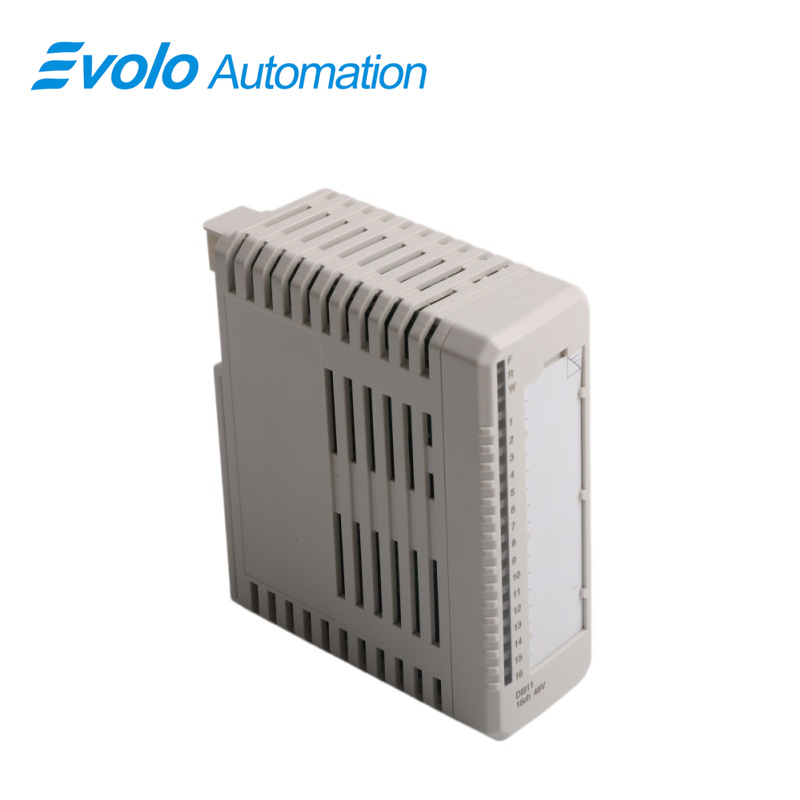

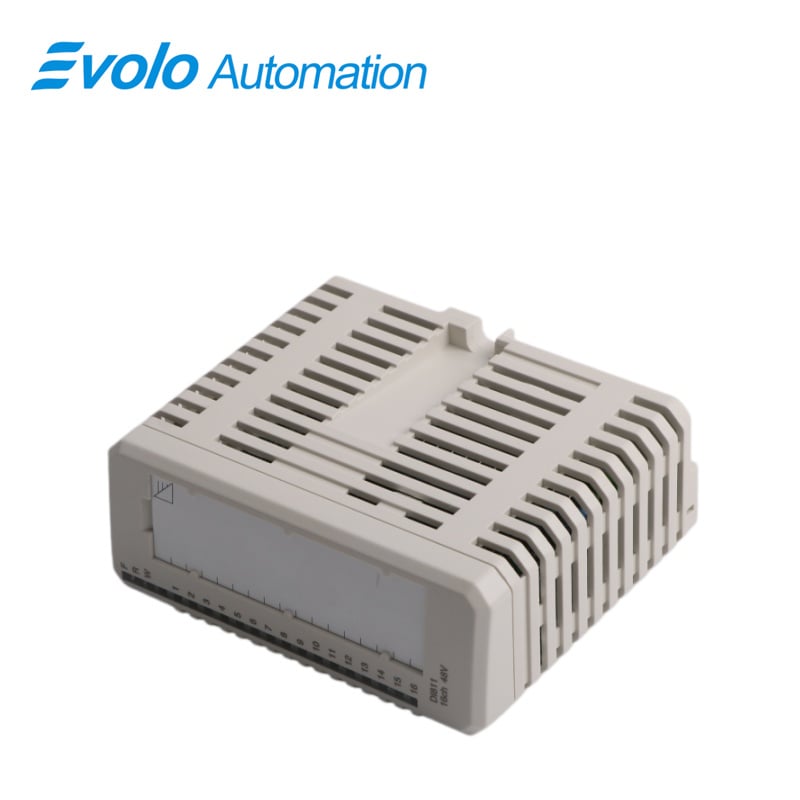

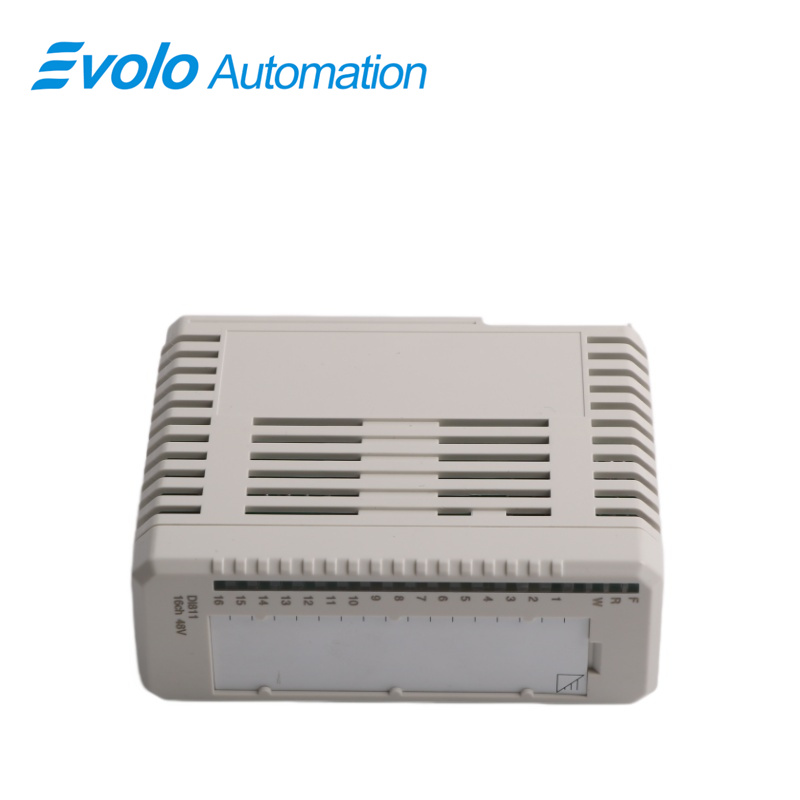

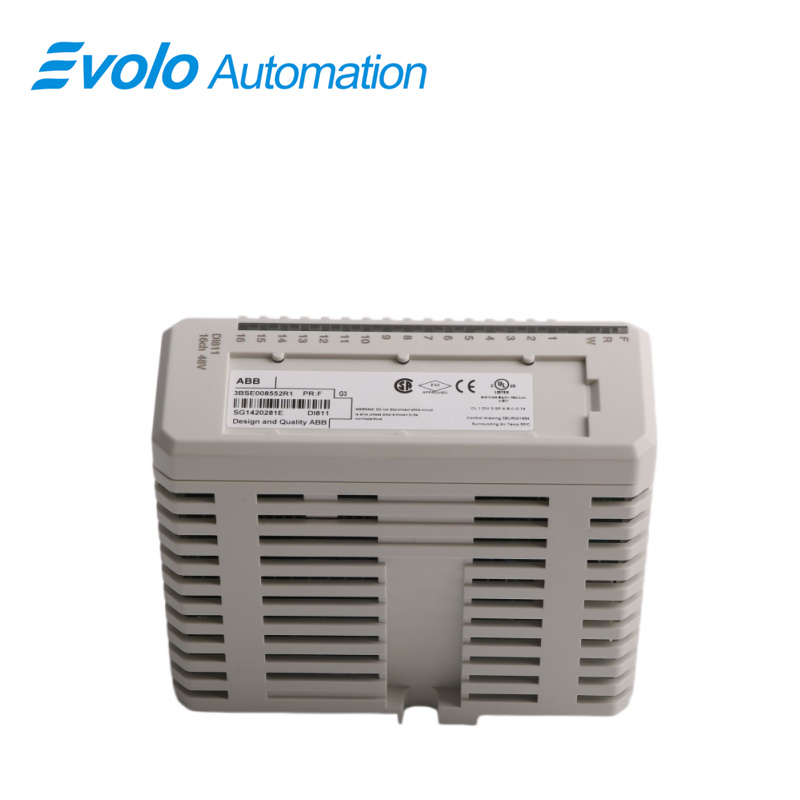

Aperçu
Lieu d'origine : |
Suède |
Nom de marque : |
ABB |
Numéro de modèle : |
DI811 3BSE008552R1 |
Détails d'emballage : |
Neuf, scellé en usine |
Délai de livraison : |
5-7 jours |
Conditions de paiement : |
T/T |
Capacité d'approvisionnement : |
En stock |
Spécifications
|
Nom du produit : |
Module d'entrée numérique |
|
Modèle : |
DI811 3BSE008552R1 |
|
Dimensions: |
4,3 x 11 x 11,8 cm |
|
Poids : |
0,2 KG |
|
Spécification du signal : |
48 V CC |
|
Nombre de canaux : |
16 |
|
Type de signal : |
Sortie à collecteur ouvert |
|
Prise en charge HART : |
No |
|
Prise en charge SOE : |
No |
|
Redondance : |
No |
|
Haute intégrité : |
No |
|
Sécurité intrinsèque : |
No |
|
Mécaniques : |
S800 |
|
Plage de tension d'entrée « 0 » : |
-60 à +10 V |
|
Plage de tension d'entrée « 1 » : |
30 à 60 V |
|
Impédance d'entrée : |
11 kΩ |
|
Isolation : |
Isolé par groupe par rapport à la masse, 2 groupes de 8 canaux |
|
Temps de filtrage (numérique, sélectionnable) : |
2, 4, 8, 16 ms |
|
Limitation actuelle : |
L’alimentation des capteurs peut être limitée en courant par l’unité de traitement des mesures (MTU) |
|
Longueur maximale du câble de champ : |
600 m (656 yd) |
|
Tension d'isolation nominale : |
50 V |
|
Tension d’essai diélectrique : |
500 V CA |
|
Dissipation de puissance : |
Puissance typique : 2,7 W |
|
Consommation de courant du modulebus +5 V : |
50 mA |
|
Consommation de courant du bus module +24 V : |
0 |
|
Consommation de courant externe +24 V : |
0 |
Description
Ce module DI811 3BSE008552R1 comporte 16 entrées numériques. La plage de tension du signal d’entrée est de 36 à 60 V continu, et le courant d’entrée est de 4 mA à 48 V. Les entrées sont réparties en deux groupes isolés individuellement, comportant chacun huit canaux et une entrée de surveillance de tension. Chaque canal d’entrée comprend des composants de limitation de courant, des composants de protection CEM, une LED d’indication de l’état de l’entrée et une barrière d’isolation optique. L’entrée de surveillance de la tension de processus génère des signaux d’erreur sur les canaux si la tension disparaît. Le signal d’erreur peut être lu via le bus de module.
Environnement et Certification
|
Marque CE : |
Oui |
|
Sécurité électrique : |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Emplacement dangereux : |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
|
Certification maritime : |
ABS, BV, DNV, LR |
|
Température de fonctionnement : |
0 à +55 °C (+32 à +131 °F) ; les agréments sont délivrés pour une plage de +5 à +55 °C |
|
Température de stockage : |
-40 à +70 °C (-40 à +158 °F) |
|
Degré de pollution : |
Degré 2, CEI 60664-1 |
|
Protection contre la corrosion : |
ISA-S71.04 : G3 |
|
Humidité relative : |
5 à 95 %, sans condensation |
|
Température ambiante maximale : |
55 °C (131 °F), pour montage vertical dans un boîtier MTU compact ; 40 °C (104 °F) |
|
Classe de protection : |
IP20 conformément à la norme IEC 60529 |
|
Conditions de fonctionnement mécanique : |
IEC/EN 61131-2 |
|
CEM : |
EN 61000-6-4 et EN 61000-6-2 |
|
Catégories de surtension : |
IEC/EN 60664-1, EN 50178 |
|
Classe d’équipement : |
Classe I selon la norme IEC 61140 (protégée par terre) |
|
Conformité RoHS : |
UE RoHS, Émirats arabes unis RoHS, Chine RoHS |
|
Conformité DEEE : |
DIRECTIVE/2012/19/UE |
Applications
Usines de produits chimiques fins et pharmaceutiques :
Utilisé pour recueillir les signaux de rétroaction provenant de centaines de positions d’ouverture/fermeture de vannes. Des modules interchangeables à chaud permettent une production continue sans arrêt, garantissant la continuité des procédés pharmaceutiques.
Grandes installations de transformation alimentaire et des boissons :
Surveille les détecteurs de proximité et les capteurs photoélectriques sur les lignes de conditionnement et d’embouteillage. Sa conception haute densité à 16 canaux réduit efficacement l’encombrement des boîtiers d’E/S distribués sur le site.
Usines de traitement de l’eau et d’épuration des eaux usées :
Recueille l’état de fonctionnement des pompes ainsi que les alarmes de niveau haut/bas aux différentes stations de pompage. Sa résistance stable aux interférences électromagnétiques lui permet de s’adapter à l’environnement électromagnétique complexe généré lors du démarrage de pompes haute puissance.
Usines de papier et de textile :
Recueille des signaux logiques tels que la détection de rupture de matériau et la limitation de tension sur des machines à papier ou des métiers à tisser à grande vitesse.
Caractéristiques et avantages
16 canaux pour entrées continues de 48 V c.c. avec courant absorbé
2 groupes isolés de 8 canaux avec surveillance de tension
Indicateurs d'état d'entrée
Diagnostic
LED frontales : F(aute), R(éférence), A(vertissement), canaux 1 à 16 (« 0 » ou « 1 »)
Surveillance : tension de processus, 1 par groupe
Indication d'état de la supervision : Erreur du module, Avertissement du module, Erreur du canal
Compatibilité
À utiliser avec les unités de terminaison maîtresse (MTU) : TU810, TU812, TU814, TU818, TU830, TU833, TU838, TU850
Code de clavage : BD
FAQ
Q1 : Quelle est la différence entre le module DI811 3BSE008552R1 et le module DI801 ?
R : Leurs fonctions sont très similaires, tous deux étant des entrées à 16 canaux en courant continu 24 V. Le DI811 3BSE008552R1 est un modèle antérieur, tandis que le DI801 est une version ultérieure, optimisée. Ils sont généralement interchangeables dans les systèmes 800xA, mais les versions des fichiers de bibliothèque doivent être vérifiées.
Q2 : Le module DI811 3BSE008552R1 peut-il être connecté à un signal alternatif de 220 V ?
R : Absolument pas. Une connexion à un courant alternatif de 220 V détruirait instantanément l’optocoupleur interne. Pour les signaux haute tension, utilisez le module DI820 ou un convertisseur via un relais intermédiaire.
Q3 : Le module DI811 3BSE008552R1 prend-il en charge l’enregistrement de la séquence des événements (SOE) ?
R : Non. Pour une relecture précise des événements au niveau de la milliseconde, utilisez le module DI830.
Q4 : Pourquoi mon module DI811 3BSE008552R1 affiche-t-il « Non atteint » dans le système ?
R : Vérifiez si la position du commutateur DIP d’adresse de base correspond à la configuration matérielle, ou vérifiez si le module d’interface de communication amont (par exemple CI801) est défectueux.
