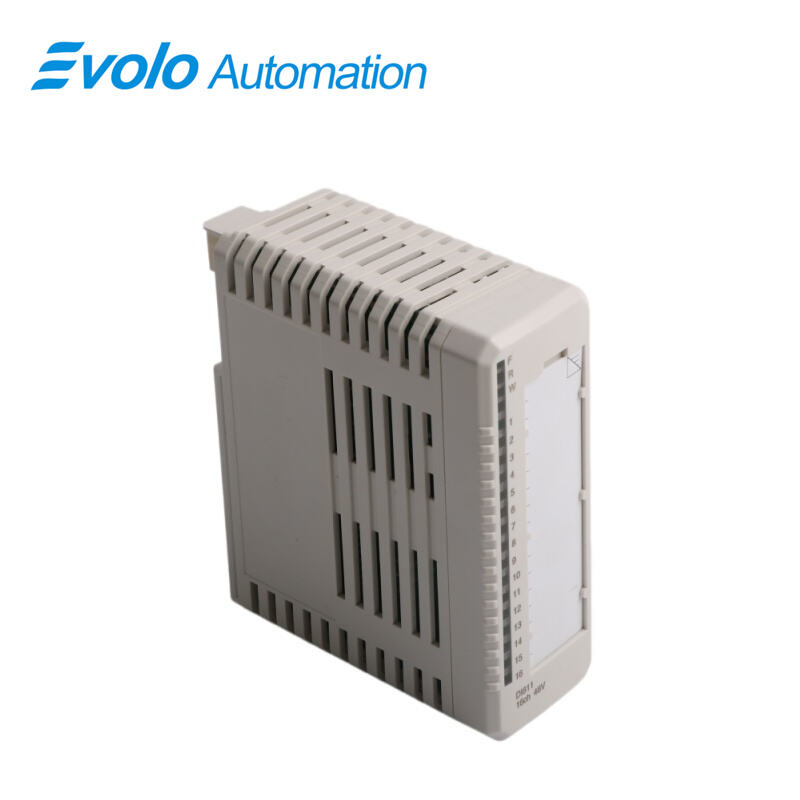

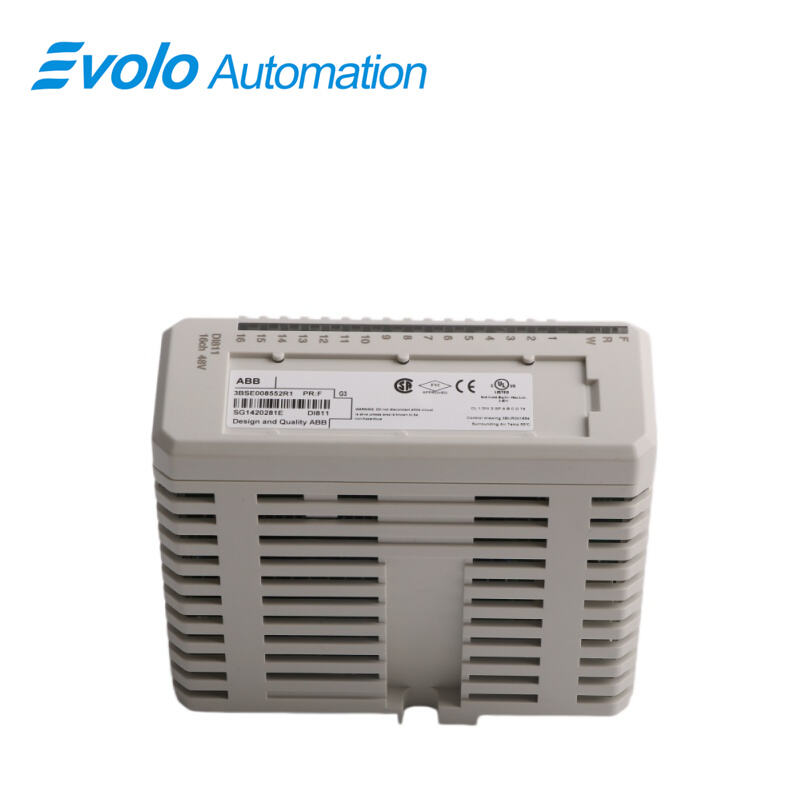

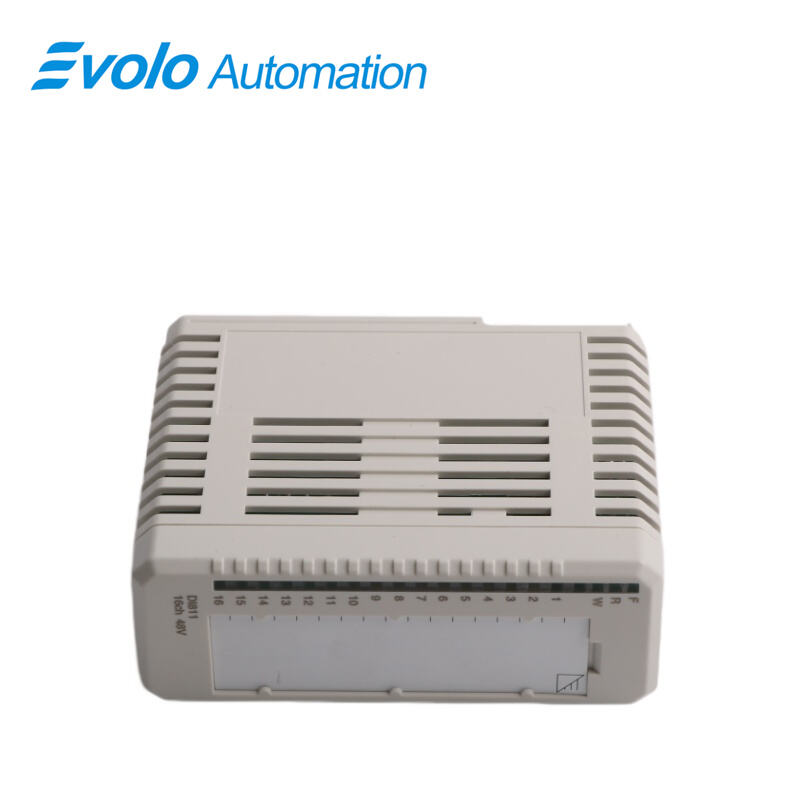

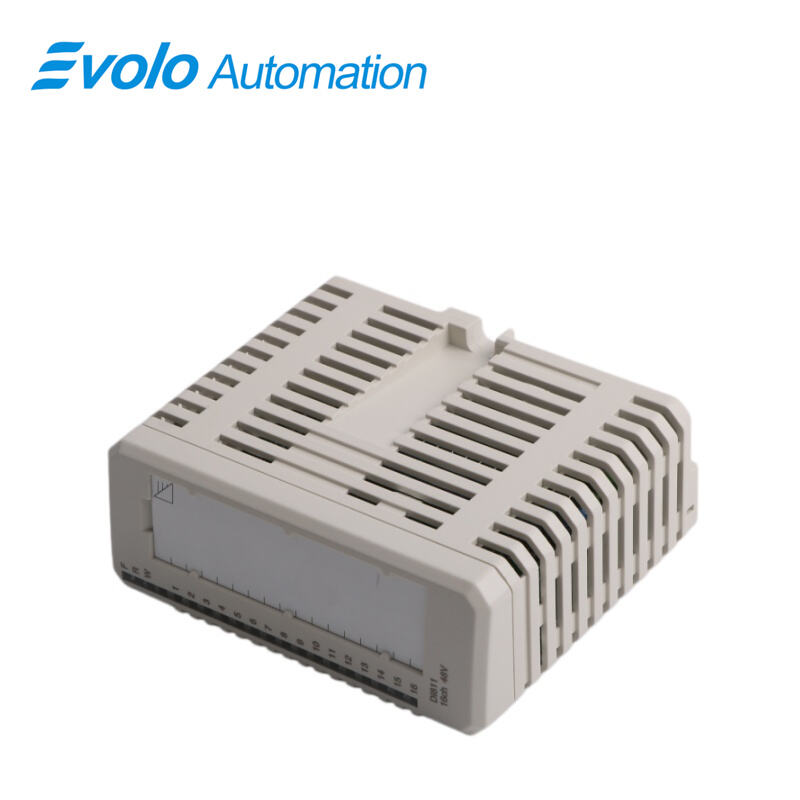

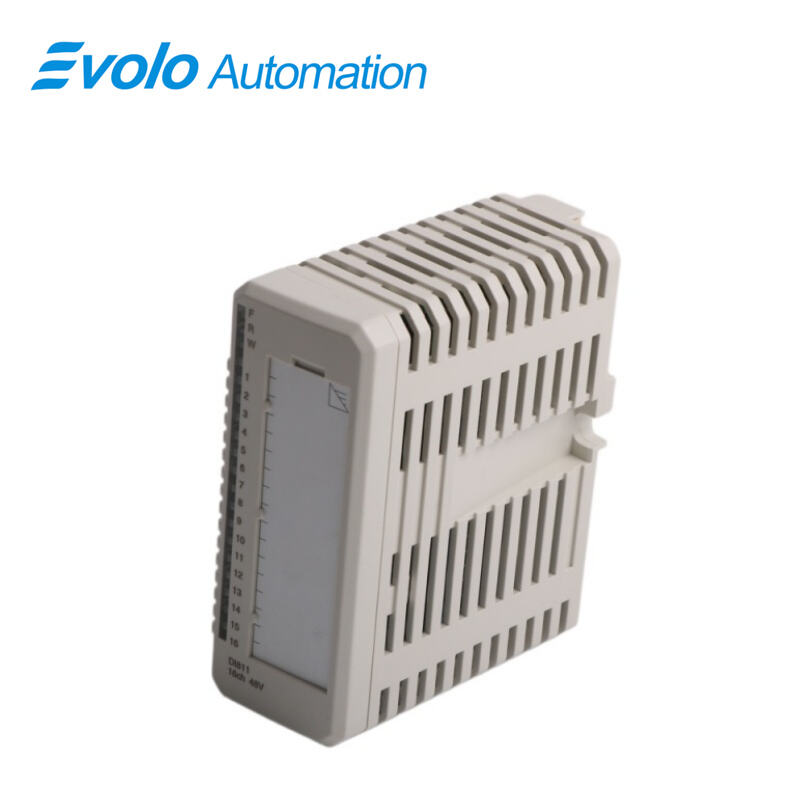

Ümumi baxış
Əsas Yer: |
Şvədiya |
Marka adı: |
ABB |
Model nömrəsi: |
DI811 3BSE008552R1 |
Qablaşdırma Detalları: |
Orijinal yeni Fabrika Qutusu |
İstedak Vaxtı: |
5-7 gün |
Ödəmə şərtləri: |
T/T |
Təchizat qabiliyi: |
Anbarda |
Spesifikasiyalar
|
Məhsulun adı: |
Rəqəmsal Giriş Modulu |
|
Model: |
DI811 3BSE008552R1 |
|
Ölçülər: |
4,3 × 11 × 11,8 sm |
|
Çəki: |
0.2 KG |
|
Siqnal xüsusiyyətləri: |
48 V DC |
|
Kanal sayı: |
16 |
|
Sinyal Növü: |
Cərəyanı udan |
|
HART dəstəyi: |
No |
|
SOE dəstəyi: |
No |
|
Redundansiya: |
No |
|
Yüksək Bütövlük: |
No |
|
Daxili təhlükəsizlik: |
No |
|
Mexanika: |
S800 |
|
Giriş gərginliyi aralığı "0": |
-60 ilə +10 V arası |
|
Giriş gərginliyi aralığı "1": |
30 ilə 60 V arası |
|
Giriş impeditasiyası: |
11 kΩ |
|
İzolyasiya: |
Qruplarla torpaqla izolyasiyalı, 2 qrup, hər birində 8 kanal |
|
Süzgəc zamanları (rəqəmsal, seçmək mümkündür): |
2, 4, 8, 16 ms |
|
Cari Məhdudlaşdırma: |
Sensorun enerjisi MTU tərəfindən cərəyanla məhdudlaşdırıla bilər |
|
Maksimum sahə kabellərinin uzunluğu: |
600 m (656 yard) |
|
Nominal izolyasiya voltajı: |
50 V |
|
Dielektrik sınaq gərginliyi: |
500 V AC |
|
Güc sərfi: |
Tipik. 2,7 Vt |
|
Cari istehlak +5V Modulbus: |
50 mA |
|
Cari istehlak +24V Modulbus: |
0 |
|
Cərəyan istehlakı +24 V Xarici: |
0 |
Təsvir
Bu DI811 3BSE008552R1 cihazında 16 rəqəmsal giriş var. Giriş siqnalı gərginliyi aralığı 36–60 V dəyişən cərəyan, giriş cərəyanı isə 48 V-də 4 mA-dir. Girişlər hər birində səkkiz kanal və bir gərginlik nəzarəti girişi olan iki ayrı izolyasiyalı qrupa bölünür. Hər bir giriş kanalı cərəyan məhdudlaşdırıcı komponentlərdən, EMC qoruma komponentlərindən, giriş vəziyyəti göstəricisi LED-dən və optik izolyasiya barьерindən ibarətdir. Proses gərginliyi nəzarəti girişi gərginlik itəndə kanal xətası siqnalı verir. Xəta siqnalı ModulBus vasitəsilə oxuna bilər.
Mühit və sertifikatlaşdırma
|
CE nişanı: |
Bəli |
|
Elektrik xoşbəxtliyi: |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Təhlükəli yer: |
C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2 |
|
Dəniz sertifikatı: |
ABS, BV, DNV, LR |
|
İşləmə temperaturu: |
0 ilə +55 °C (+32 ilə +131 °F); təsdiqlər +5 ilə +55 °C temperatur aralığı üçün verilir |
|
Saxlama temperaturu: |
-40 ilə +70 °C (-40 ilə +158 °F) |
|
Çirklənmə dərəcəsi: |
Dərəcə 2, IEC 60664-1 |
|
Korrozziya Qoruyucusu: |
ISA-S71.04: G3 |
|
Nisbi Rütubət: |
5–95 %, kondensasiya olmamaq şərti ilə |
|
Maksimal ətraf temperaturu: |
55 °C (131 °F), vertikal quraşdırma üçün kompakt MTU-da 40 °C (104 °F) |
|
Qoruma sinifi: |
IEC 60529-a görə IP20 |
|
Mexaniki iş şəraiti: |
IEC/EN 61131-2 |
|
EMC: |
EN 61000-6-4 və EN 61000-6-2 |
|
Gərginlik artımının kateqoriyaları: |
IEC/EN 60664-1, EN 50178 |
|
Avadanlıq sinifi: |
IEC 61140-ə əsasən Sinif I (torpaqlanmış) |
|
RoHS Tələblərinə Uyğunluq: |
AB RoHS, BƏƏ RoHS, Çin RoHS |
|
WEEE uyğunluğu: |
DIRECTIVE/2012/19/EU |
Tətbiqlər
Dəqiq kimya və farmasevtika zavodları:
Yüzlerce klapanın açılıb-bağlanması vəziyyətlərindən geri əlaqə siqnalını toplamaq üçün istifadə olunur. İstilikdə dəyişdirilə bilən modullar dayanma vaxtı olmadan davamlı istehsalı təmin edir və farmasevtik proseslərin davamlılığını qoruyur.
Böyük Qida və İçecek Emal Zavodları:
Şişələmə və qablaşdırma xətlərində yaxınlıq keçidleri və fotoelektrik sensorları izləyir. Onun yüksək sıxlıqlı 16 kanallı dizaynı sahədə yayılmış paylanmış I/O qutularının ölçüsünü effektiv şəkildə azaldır.
Suyun təmizlənməsi və tullantı suyunun təmizlənməsi zavodları:
Müxtəlif nasos stansiyalarında nasosların iş rejimi və yüksək/aşağı səviyyəli siqnalları toplayır. Onun sabit elektromaqnit maneəyə davamlılığı yüksək güclü nasosların işə salınması zamanı mürəkkəb elektromaqnit mühitə uyğunlaşır.
Kağız və tekstil zavodları:
Yüksək sürətli kağız maşınlarında və toxuculuq dəzgahlarında materialın kəsilməsi və gərginliyin məhdudlaşdırılması kimi məntiqi siqnalları toplayır.
Xüsusiyyətləri və faydaları
16 kanal, 48 V d.c. girişləri üçün cərəyanı udan tipli
hər biri gərginlik nəzarəti ilə təchiz edilmiş 2 izolyasiyalı qrup (hər birində 8 kanal)
Giriş statusu göstəriciləri
Diagnostics
Ön LED-lər: X(əta), İ(ş), X(əbərdarlıq), Kanal 1–16 ("0" və ya "1")
Nəzarət: Proses gərginliyi, hər qrup üçün 1 ədəd
Nəzarətin status göstəricisi: Modul xətası, Modul xəbərdarlığı, Kanal xətası
UYGUNLUQ
MTU ilə istifadə: TU810, TU812, TU814, TU818, TU830, TU833, TU838, TU850
Açar kodu: BD
Tez-tez verilən suallar
S1: DI811 3BSE008552R1 və DI801 arasında nə fərq var?
C: Onların funksiyaları çox oxşardır — hər ikisi də 16 kanallı 24 V DC girişləridir. DI811 3BSE008552R1 daha erkən buraxılış modelidir, DI801 isə sonrakı, optimallaşdırılmış versiyadır. Onlar adətən 800xA sistemlərində bir-biri ilə əvəz oluna bilərlər, lakin kitabxana faylı versiyaları yoxlanılmalıdır.
S2: DI811 3BSE008552R1 modulu 220 V AC siqnalına qoşula bilərmi?
C: Qətiyyən yox. AC 220 V-ə qoşulma daxili optosöndürücünü anında yanıtdıracaq. Yüksək gərginlikli siqnallar üçün DI820 istifadə edin və ya vasitəçi rele vasitəsilə çevirici qurğu tətbiq edin.
S3: DI811 3BSE008552R1 modulu Hadisələrin Ardıcıllığını (SOE) qeyd edə bilirmi?
C: Xeyr. Dəqiq 1 ms səviyyəsində hadisənin təkrar göstərilməsi üçün DI830 istifadə edin.
S4: Niyə DI811 3BSE008552R1 modulum sistemdə "Çatılmayıb" göstərir?
C: Əsas ünvan DIP açarı ilə hardware konfiqurasiyasının uyğunluğunu yoxlayın və ya yuxarı axın kommunikasiya interfeys modulunun (məsələn, CI801) nasaz olub-olmadığını yoxlayın.
