capteur de proximité 330903-00-09-10-02-05 3300 NSv

Vue d'ensemble

Lieu d'origine :	USA
Nom de la marque :	Bently Nevada
Numéro du modèle :	330903-00-09-10-02-05
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Un détail rapide

Description

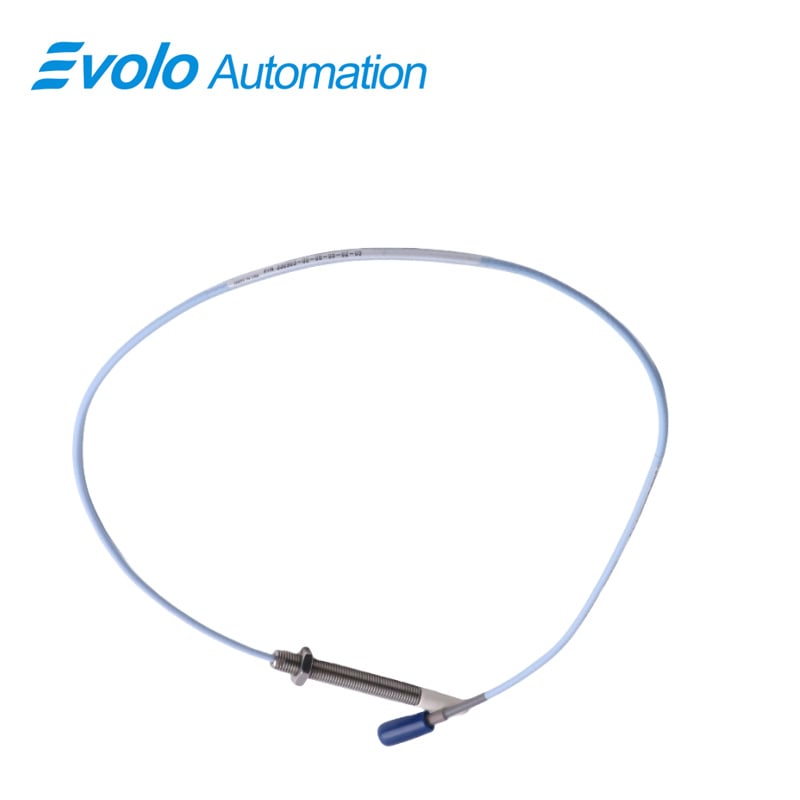

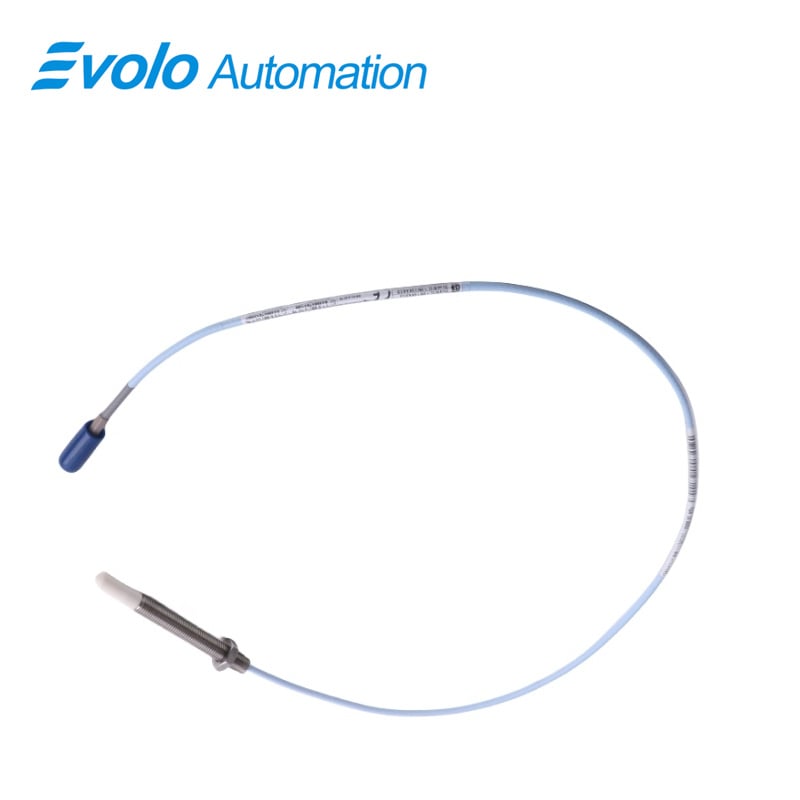

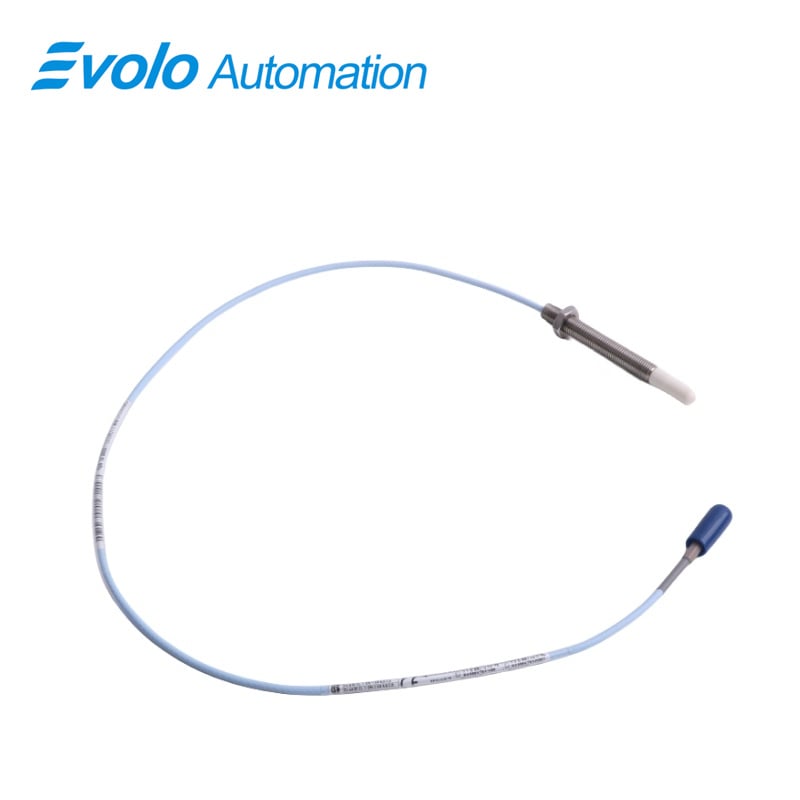

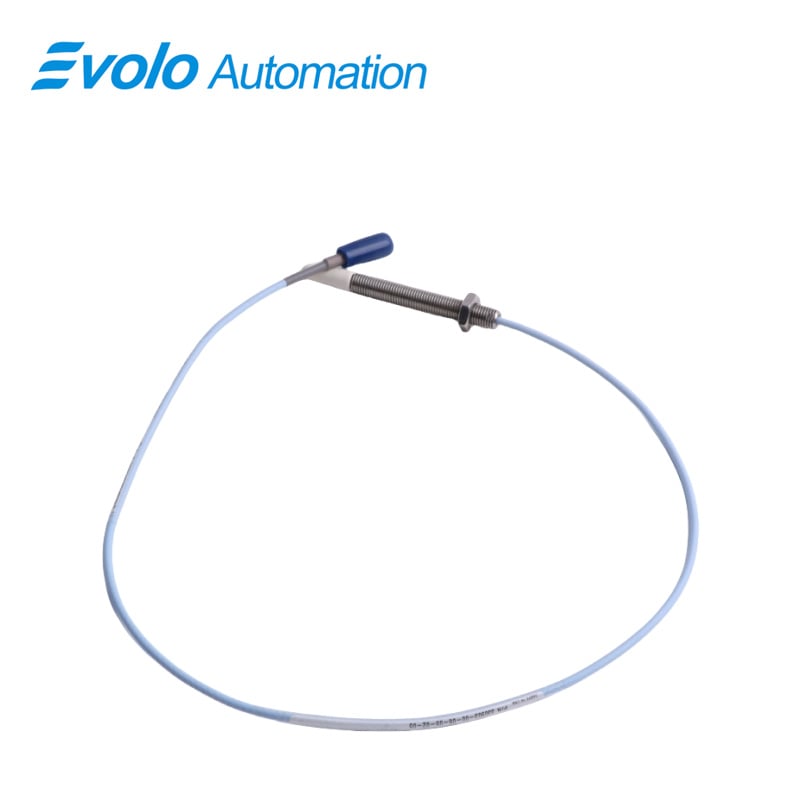

330903-00-09-10-02-05le capteur de proximité 3300 NSv est conçu pour les systèmes de surveillance automatisés où l’espace d’installation est limité et la taille de la cible réduite. 330903-00-09-10-02-05il utilise un boîtier de capteur en acier inoxydable M8×1, d’une longueur totale de 90 mm et d’une section non filetée de 0 mm, permettant son montage dans des alésages débouchants, des positions latérales et arrière à l’intérieur des compresseurs et des machines entourées d’un carter.

Avec une plage linéaire de 1,5 mm (60 mils) et un écart recommandé de 1,0 mm (40 mils), 330903-00-09-10-02-05prend en charge la mesure du déplacement sur des arbres de diamètre inférieur à 51 mm et sur des cibles planes d’un diamètre minimal de 15 mm. La sonde offre une impédance de sortie de 50 Ω et une sensibilité d’alimentation inférieure à 2 mV par volt, permettant une sortie de signal contrôlée pour les canaux automatisés de surveillance des vibrations, de position et de vitesse.

330903-00-09-10-02-05fonctionne dans une plage de température allant de −52 °C à +177 °C et utilise une pointe de sonde en PPS avec un boîtier en acier inoxydable AISI 304, conçue pour une utilisation dans les compresseurs centrifuges à air, les compresseurs frigorifiques et les compresseurs de gaz industriels. Un câble standard de 1,0 m équipé d’un connecteur coaxial miniature ClickLoc assure une transmission fiable du signal dans les armoires d’automatisation. 330903-00-09-10-02-05est couramment utilisée pour la mesure automatisée des vibrations radiales, le suivi axial de la position, l’entrée tachymétrique et la détection du signal de référence de phase.

Applications

Application : Mesure des vibrations radiales sur des arbres de petit diamètre
330903-00-09-10-02-05est installée à proximité d’arbres rotatifs compacts dans les compresseurs afin de mesurer les vibrations radiales. La plage linéaire de 1,5 mm de 330903-00-09-10-02-05prend en charge le suivi continu des vibrations lorsque le dégagement de la sonde et la taille de la cible sont limités.

Surveillance de la position axiale dans les assemblages de butée
Dans les zones de paliers de butée où l’accès latéral est réduit, 330903-00-09-10-02-05mesure le déplacement axial de l’arbre à l’aide d’un écart fixe de 1,0 mm. Le corps de la sonde de 90 mm de 330903-00-09-10-02-05permet un montage plus profond tout en conservant une sortie de signal précise.

Détection de vitesse et de signal à vitesse nulle
330903-00-09-10-02-05est utilisé avec des repères sur l’arbre pour la détection de vitesse et de vitesse nulle dans les systèmes de commande automatisés. La faible sensibilité à la tension d’alimentation de 330903-00-09-10-02-05assure la stabilité des signaux impulsionnels malgré les variations de la tension d’alimentation.

Génération de signal de référence de phase
Pour les tâches de référence de phase et de signal Keyphasor, 330903-00-09-10-02-05détecte les repères de référence sur les éléments tournants situés à l'intérieur des carter de compresseur. La pointe de la sonde PPS de 330903-00-09-10-02-05permet des cycles répétés de détection à des températures de fonctionnement élevées.

CARACTÉRISTIQUES

Avantage concurrentiel

Avantage concurrentiel : Longueur étendue de la sonde pour des orifices de montage profonds
La longueur totale de 90 mm de 330903-00-09-10-02-05permet l'installation dans des trous de montage plus profonds, là où les sondes NSv plus courtes ne peuvent pas atteindre la surface cible.

Avantage concurrentiel : Sortie électrique définie pour les canaux d'automatisation
Grâce à une résistance de sortie de 50 Ω et à une faible sensibilité à l'alimentation, 330903-00-09-10-02-05fournit des niveaux de signal contrôlés aux modules de surveillance des vibrations, de position et de vitesse.

Avantage concurrentiel : Fonctionnement dans des enceintes de compresseur à haute température
La plage de température de fonctionnement de −52 °C à +177 °C permet 330903-00-09-10-02-05fonctionner à l'intérieur des carter de compresseurs chauds et des équipements liés aux turbines sans refroidissement externe.

Avantage concurrentiel : connexion de signal sécurisée dans des armoires de commande compactes
Le connecteur coaxial miniature ClickLoc utilisé sur 330903-00-09-10-02-05verrouille la connexion du câble en place, assurant un acheminement fiable des signaux dans les armoires d'automatisation densément équipées.
