330101-33-53-10-02-05 Sonde de proximité 3300 XL 8 mm

Vue d'ensemble

Lieu d'origine :	USA
Nom de la marque :	Bently Nevada
Numéro du modèle :	330101-33-53-10-02-05
Quantité minimale de commande :	1
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Un détail rapide

Description

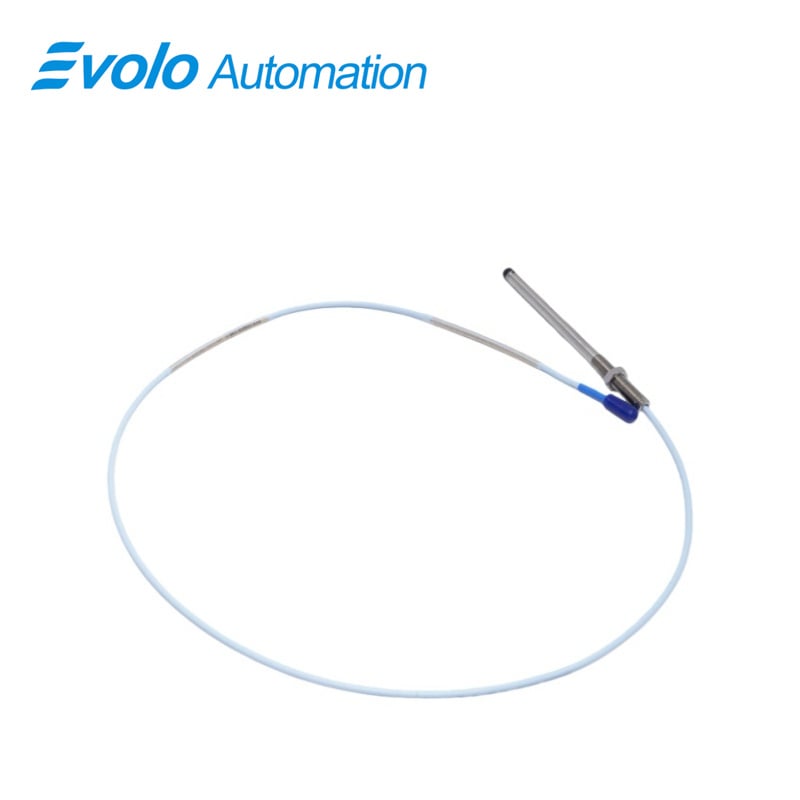

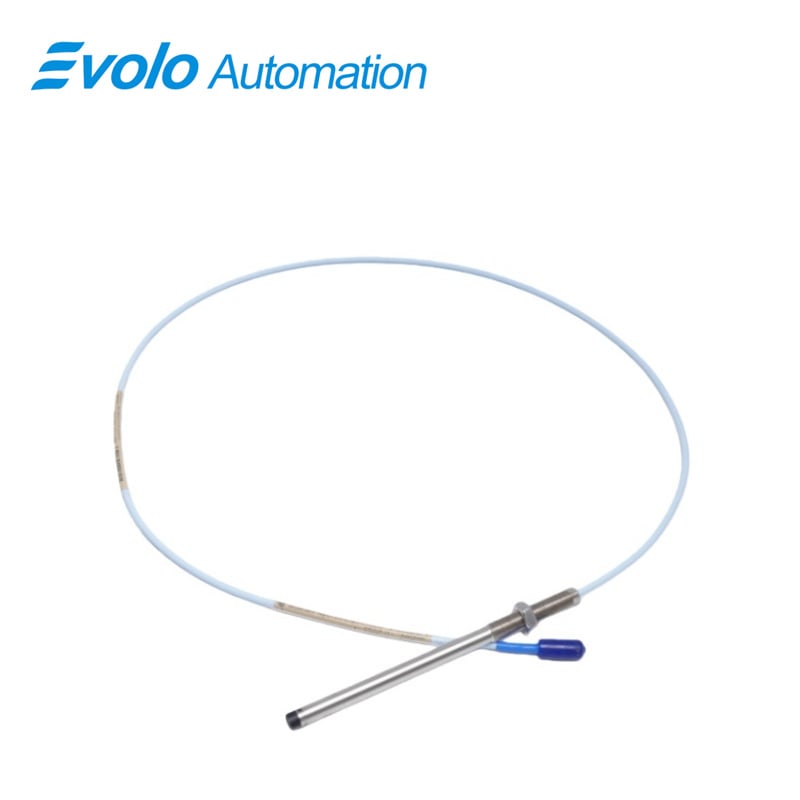

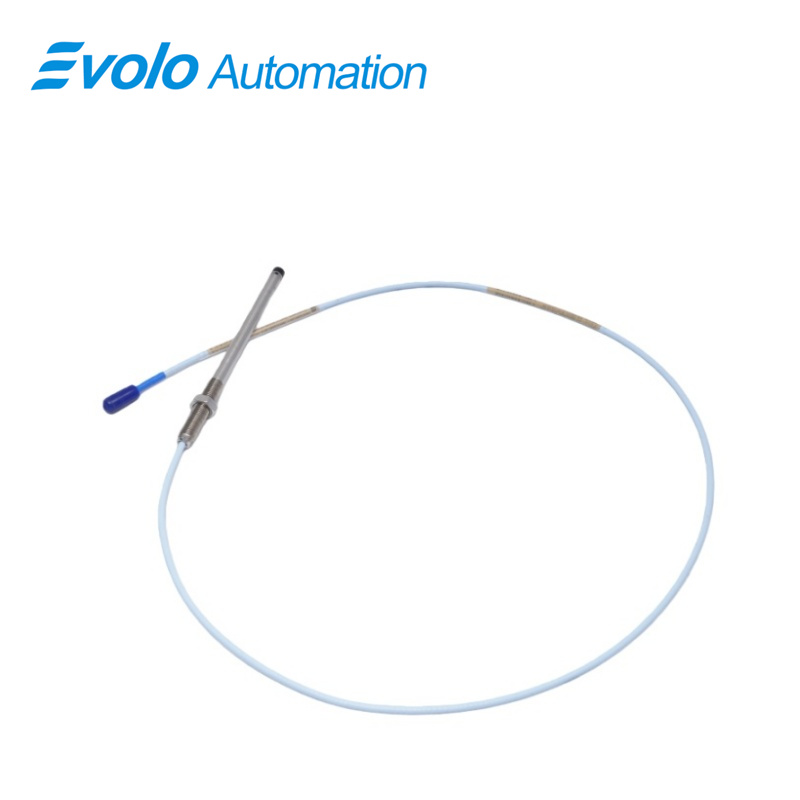

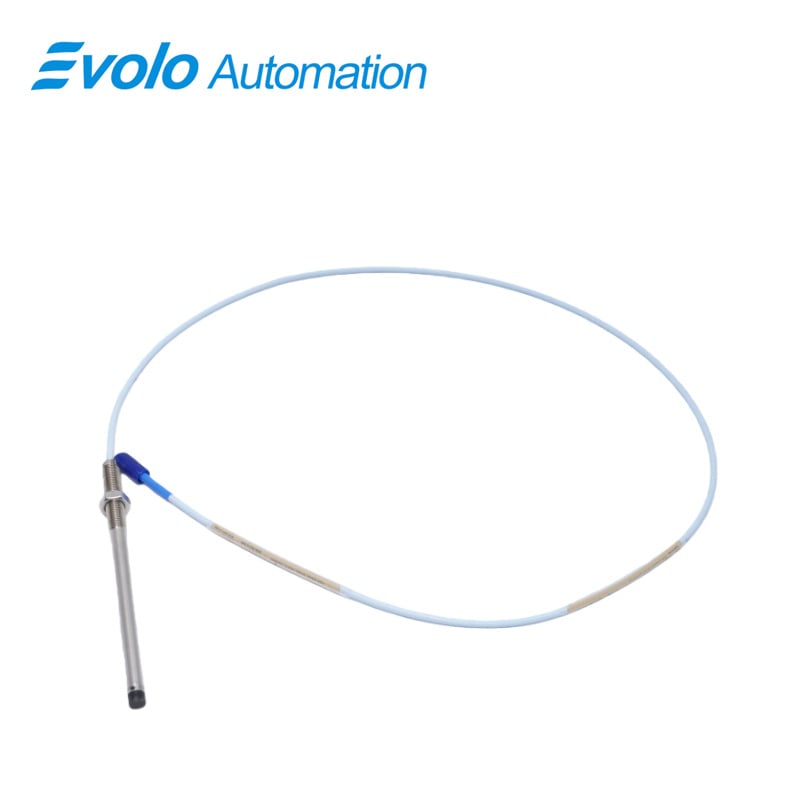

La sonde de proximité 330101-33-53-10-02-05 3300 XL 8 mm est un dispositif de détection haute précision conçu pour des systèmes d'automatisation industrielle et de protection de machines exigeants. En tant que composant central de la famille de sondes de proximité 3300 XL 8 mm, ce modèle fournit une tension de sortie stable directement proportionnelle à l'écart entre la pointe de la sonde et la cible conductrice surveillée. Cette caractéristique permet une détection précise des déplacements statiques et des vibrations dynamiques, qui sont des paramètres critiques dans les environnements modernes de surveillance automatisée.

Dans les systèmes de contrôle automatisé, la sonde de proximité 3300 XL 8 mm est largement utilisée pour la surveillance des vibrations, la mesure de position axiale et radiale, ainsi que la détection de la vitesse de rotation lorsqu'elle est intégrée à une référence Keyphasor. La configuration 330101-33-53-10-02-05 est particulièrement adaptée aux machines à paliers hydrodynamiques telles que les turbines, compresseurs, pompes et gros moteurs couramment présents dans la production d'électricité, le traitement pétrochimique et les lignes d'automatisation de fabrication continue.

Conçue pour répondre aux normes industrielles strictes, la sonde de proximité 3300 XL 8 mm est entièrement conforme aux exigences API 670 en matière de plage de mesure linéaire, de stabilité thermique, de précision et de conception mécanique. Cette conformité fait de la sonde de proximité 330101-33-53-10-02-05 3300 XL 8 mm un choix idéal pour les systèmes d'automatisation critiques en matière de sécurité, où l'acquisition fiable de données est essentielle pour la maintenance prédictive et la protection des équipements.

Un avantage majeur du système de palpeur de proximité 3300 XL 8 mm réside dans son interchangeabilité complète. Les palpeurs, câbles d'extension et capteurs Proximitor peuvent être combinés librement sans calibration individuelle, ce qui simplifie l'installation et réduit le temps de mise en service dans les installations automatisées. De plus, le palpeur 330101-33-53-10-02-05 reste compatible avec les composants anciens des séries 3300 de 5 mm et 8 mm, permettant des mises à niveau flexibles au sein des infrastructures d'automatisation existantes.

Du point de vue mécanique, la sonde de proximité 3300 XL 8 mm intègre des améliorations de conception avancées telles que le procédé de moulage breveté TipLoc, qui renforce l'adhérence entre la pointe de détection et le corps de la sonde. La technologie intégrée CableLoc améliore davantage la fiabilité en offrant une grande résistance à la traction, assurant ainsi une transmission stable du signal même dans des environnements d'automatisation industrielle difficiles. Une construction de câble optionnelle FluidLoc est également disponible, empêchant la migration d'huile ou de fluides à travers le câble et protégeant les armoires d'automatisation ainsi que le matériel de contrôle.

Dans l'ensemble, la sonde de proximité 330101-33-53-10-02-05 3300 XL 8 mm représente une solution de détection robuste et prête pour l'automatisation, qui améliore la fiabilité des machines, soutient la surveillance continue des conditions et contribue aux systèmes d'automatisation industrielle intelligents basés sur les données.

Applications

1. Surveillance des vibrations radiales et axiales dans les machines tournantes

La sonde de proximité 330101-33-53-10-02-05 3300 XL 8 mm est largement utilisée pour la surveillance radiale et axiale des vibrations d'équipements tournants critiques. Avec une plage de mesure linéaire de 2 mm et un écart recommandé de -9 Vcc, la sonde fournit des signaux de vibration très stables et reproductibles. Elle est donc idéale pour les turbines, compresseurs centrifuges, pompes, moteurs et alternateurs équipés de paliers à film fluide. Dans les systèmes automatisés de surveillance de l'état, la sonde permet la détection précoce des déséquilibres, des désalignements, des courbures d'arbre et de l'usure des paliers, soutenant ainsi les stratégies de maintenance prédictive.

2. Mesure de la position et du déplacement de l'arbre

Grâce à sa tension de sortie directement proportionnelle à la distance entre la sonde et la cible, la sonde de proximité 3300 XL 8 mm est couramment utilisée pour mesurer la position axiale de l'arbre et le déplacement radial. Le boîtier en acier inoxydable fileté 3/8-24 UNF et la longueur totale du boîtier de 5,3 po permettent une installation sécurisée dans les carter des machines. Dans les environnements d'automatisation industrielle, cette application est essentielle pour la surveillance des paliers de butée, assurant un fonctionnement sûr des machines et évitant les frottements axiaux ou les surcharges de butée.

3. Référence Keyphasor et détection de vitesse

En combinaison avec un signal Keyphasor, la sonde 330101-33-53-10-02-05 permet une mesure précise de la vitesse de rotation et la génération d'une référence de phase. Cette fonction est essentielle dans les systèmes automatisés d'analyse vibratoire, où des données de vitesse précises sont nécessaires pour le suivi d'ordre, l'analyse de phase et le diagnostic des machines. La résistance de sortie de 50 Ω de la sonde et sa faible sensibilité à l'alimentation garantissent l'intégrité du signal même dans des environnements industriels électriquement bruyants.

4. Environnements industriels à haute température et sévères

Avec une plage de température de fonctionnement allant de -52 °C à +177 °C, une pointe en PPS et un boîtier en acier inoxydable AISI 303/304, la sonde de proximité 3300 XL 8 mm convient aux environnements exigeants des industries de transformation telles que le pétrole et le gaz, les usines pétrochimiques, la production d'électricité et la fabrication lourde. La construction optionnelle du câble FluidLoc améliore encore la fiabilité en empêchant la migration d'huile ou de liquide, protégeant ainsi les armoires d'automatisation et les systèmes de contrôle.

5. Intégration dans les systèmes de protection des machines conformes à l'API 670

La sonde de proximité 330101-33-53-10-02-05 3300 XL 8 mm est largement utilisée dans les systèmes de protection et d'automatisation des machines conformes à l'API 670. Ses agréments CSA, ATEX et IECEx la rendent adaptée aux installations en zones dangereuses, tandis que sa totale interchangeabilité avec les autres composants 3300 XL simplifie la conception, l'extension et la maintenance des systèmes dans les usines industrielles automatisées.

CARACTÉRISTIQUES

Avantage concurrentiel

1. Conformité API 670 pour la protection des machines critiques

La sonde de proximité 3300 XL 8 mm est entièrement conforme à la norme API 670, ce qui en fait une solution fiable pour la surveillance des vibrations et de la position dans les machines tournantes critiques. Sa configuration mécanique certifiée, sa plage de mesure linéaire, sa précision et sa stabilité thermique garantissent un fonctionnement fiable dans des secteurs exigeants tels que l'industrie pétrolière et gazière, la pétrochimie, la production d'électricité et l'automatisation industrielle lourde. Cette conformité réduit considérablement les risques d'ingénierie et simplifie l'approbation du système dans les applications critiques pour la sécurité.

2. Haute précision de mesure et performance linéaire stable

Avec une plage linéaire de 2 mm (80 mils) et un écart recommandé de vibration radiale défini à -9 Vcc, la sonde fournit des mesures de déplacement précises et reproductibles. Sa faible sensibilité à l'alimentation (<2 mV/V) minimise la dérive du signal causée par les fluctuations de tension, garantissant ainsi un retour constant concernant les vibrations et la position. Cette haute intégrité du signal renforce les stratégies de maintenance prédictive et améliore la précision de la surveillance conditionnelle.

3. Conception mécanique robuste pour les environnements industriels difficiles

Le boîtier de la sonde est fabriqué en acier inoxydable AISI 303 ou 304, offrant une excellente résistance à la corrosion, aux contraintes mécaniques et à l'exposition chimique. Le matériau de la pointe en PPS assure une stabilité thermique et une résistance à l'usure supérieures, permettant des performances fiables sur une large plage de températures de fonctionnement allant de -52 °C à +177 °C. Ces caractéristiques rendent la sonde idéale pour un fonctionnement continu dans des environnements industriels sévères et dangereux.

4. Installation flexible avec des dimensions optimisées

Doté d'un filetage 3/8-24 UNF, d'une longueur non filetée de 3,3 po et d'une longueur totale du boîtier de 5,3 po, cette sonde de proximité permet des configurations de montage flexibles tout en maintenant une stabilité structurelle. L'engagement maximal du filetage de 0,563 po empêche les erreurs d'installation et protège le corps de la sonde. Ces dimensions mécaniques optimisées permettent une intégration facile dans les machines existantes sans modifications importantes.

5. Transmission sécurisée du signal avec la technologie ClickLoc

Le connecteur coaxial miniature ClickLoc et le câble standard assurent une connexion électrique sûre et résistante aux vibrations. Les conceptions brevetées TipLoc et CableLoc améliorent considérablement la résistance à la traction (jusqu'à 330 N / 75 lbf), réduisant ainsi le risque de perte de signal due au déplacement du câble ou à la fatigue mécanique. Cette conception accroît la fiabilité à long terme dans les systèmes d'automatisation à haute vibration.

6. Interchangeabilité et compatibilité descendante

Un avantage concurrentiel majeur de la sonde de proximité 3300 XL 8 mm réside dans son interchangeabilité complète avec les autres sondes 3300 XL, câbles d'extension et capteurs Proximitor. Le système élimine la nécessité d'apparier individuellement les composants ou de procéder à un étalonnage en laboratoire, ce qui réduit le temps de mise en service et les coûts de maintenance. De plus, la compatibilité ascendante avec les composants non-XL de la série 3300 de 5 mm et 8 mm préserve les investissements existants et simplifie la mise à niveau des systèmes.

7. Certifications mondiales pour applications en zones dangereuses

Grâce aux agréments CSA, ATEX et IECEx, cette sonde convient à une utilisation dans des environnements dangereux à travers le monde. Ces certifications garantissent la conformité aux normes internationales de sécurité et permettent un déploiement dans des projets d'automatisation industrielle globaux sans besoin de refonte ni de recertification.
