Yleiskatsaus
| Alkuoikeus: | USA |
| Merkkinimi: | Bently Nevada |
| Mallin numero: | 330104-00-12-10-02-00 |
| Pienin tilausmäärä: | 1 |
| Packkaus tiedot: | Alkuperäinen uusi tehdasläpisevä |
| Toimitusaika: | 5-7 päivää |
| Maksuehdot: | T\/T |
| Toimituskyky: | Varastossa |
Nopeat yksityiskohdat
| Anturin ja hyväksyntävaihtoehdot: | 3300 XL 8 mm:n anturi, useita hyväksyntöjä |
| Etäisyysadapterin vaihtoehto (B-mitta): | 70 mm |
| Anturin sisäänpuristumisvaihtoehto (C-mitta): | 155 mm |
| Liitäntäosien vaihtoehto (toimitetaan sarjana): | Yksi 3/4-14 NPT liitin, yksi 3/4-14 NPT -> 1/2-14 NPT SST pienennysliitin ja kaksi tulppaa |
| Asennuskierrevalinta: | 3/4-14 NPT (vaaditaan, jos tilataan etäisyysadapteri) |
| Mitat: | 37x9x8 cm |
| Paino: | 1,5 kg |
Kuvaus

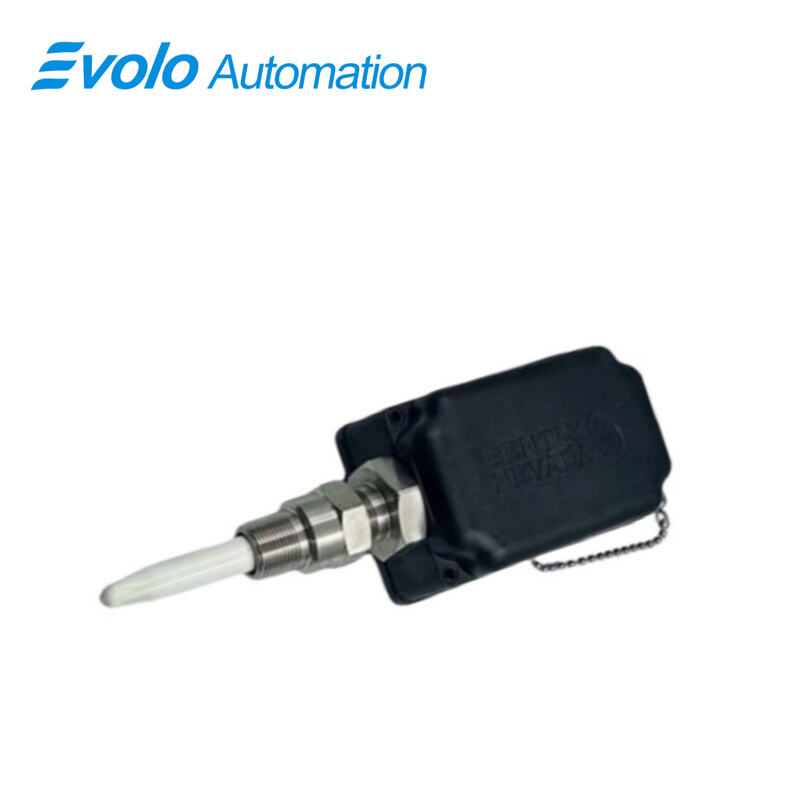

PROXPAC XL -läheisyysanturi (330881-28-07-155-06-02) on suorituskykyinen automaatioanturi, joka on suunniteltu teollisuuskoneiden valvontaa, pyörivän akselin diagnostiikkaa ja ennakoivaa kunnossapitoa varten vaativiin olosuhteisiin. Anturi sisältää 155 mm:n mittaisen tarkkailupään, 70 mm:n väliadapterin sekä 8 mm:n 3300 XL -tarkkailupään, jolla on useita hyväksyntöjä, ja se takaa tarkan siirtymän ja värähtelyn mittaamisen akselille, joiden halkaisija vaihtelee 50,8 mm:stä 76,2 mm:ään. Sen itsenäinen rakenne integroi 3300 XL Proximitor -anturin suoraan koteloon, mikä poistaa tarpeen jatkojohtojen tai erillisten Proximitor-kotelojen käytölle ja mahdollistaa suoran yhteyden valvontajärjestelmiin 16–24 AWG kenttäjohdotuksen kautta.
Anturin kotelointi on valmistettu vahvistetusta polyfenyylisulfidimuovista (PPS), jossa on lasi- ja johtavia kuituja parantamaan mekaanista lujuutta, staattisen sähkön hajontaa ja korroosionkestävyyttä. Se on luokiteltu IP66 ja Type 4X, kestää pölyä, vettä ja äärimmäisiä lämpötiloja (-52 °C - +100 °C), mikä tekee siitä ideaalin teollisuusturbiineihin, pumppuihin, kompressoreihin ja moottorikäyttöiseen laitteistoon. Sähköiset ominaisuudet sisältävät <2 mV muutoksen ulostulossa per yhden voltin muutos syöttöjännitteessä, 50 Ω:n ulostoresistanssin ja 2 mm:n lineaarisen alueen suositellulla 1,27 mm:n välilyönnillä, mikä takaa tarkan ja stabiilin mittauksen automatisoituun kunnonvalvontajärjestelmään.
Sovellukset
1. Tarkka turbiinin seuranta
155 mm:n anturin tunkeutumissyvyys tarjoaa pidemmän kantaman suurille turbiiniakseleille, mahdollistaen tarkan värähtelyn ja siirtymän analysoinnin ennaltaehkäisevään huoltoon.
2. Teollisuuspumppujen ja kompressorien optimointi
Tarjoaa jatkuvan akselin siirtymän takaisinkytkennän pumppujen ja kompressorien suorituskyvyn optimoimiseksi ja energiahävikin vähentämiseksi.
3. Moottorikäyttöisen laitteiston kunnon analyysi
Valvoo moottoreiden ja generaattoreiden epäkeskisyyttä ja epätasapainoa, estäen odottamattomat vauriot ja vähentäen huoltokustannuksia.
4. Rajoitetun tilan koneistointiintegraatio
Etäadapteri ja pidennetty mittatunnistin mahdollistavat asennuksen vaikeasti saatavilla oleviin kohtiin samalla kun varmistetaan tarkka akselin seuranta.
5. Äärijännitysten ympäristössä toimivuuden luotettavuus
IP66- ja Type 4X -luokitukset mahdollistavat vakion toiminnan pölyn, kosteuden, korkean/alhaisen lämpötilan sekä kemikaalialtistuksen olosuhteissa teollisuuslaitoksissa.
Mitat
|
Syöttöherkkyys: |
< 2 mV muutos ulostulossa jokaista syöttöjännitteen muutosta kohti volttia kohden |
|
Lähtövastus: |
50 Ω |
|
Kenttäkaapelointi: |
0,2–1,5 mm² (16–24 AWG) |
|
Lineaarinen alue: |
2 mm (80 mils) |
|
Suositeltu rakojen säätö: |
1,27 mm (50 mils) |
|
Akselin halkaisijan vähimmäismitta: |
50,8 mm (2,0 tuumaa) |
|
Suositeltava akselin halkaisija: |
76,2 mm (3,0 tuumaa) |
|
Kotelointiluokitus: |
IP66 (vahvistettu BASEEFA-raportilla T07/0709) |
|
Käyttölämpötila: |
-52 °C:sta +100 °C:een (-62 °F:stä +212 °F:ään) |
|
Varastointilämpötila: |
-52 °C:sta +105 °C:een (-62 °F:stä +221 °F:ään) |
Kilpailutuotanto
1. Itsenäinen läheisyysanturi
Sisällyttää 3300 XL -anturin koteloon, mikä poistaa erillisten koteloiden tai jatkojohdottoman tarpeen ja yksinkertaistaa asennusta.
2. Vahvistettu PPS-kotelo
Lasi ja johtava kuitivahvike parantavat mekaanista kestävyyttä, staattisen sähkövarauksen kestävyyttä ja korroosionsuojaa, pidentäen anturin käyttöikää.
3. Laajennettu anturipään tunkeutuminen
155 mm:n mittainen anturiputki mahdollistaa suurten tai syvällä olevien akselien seurannan, tarjoten joustavuutta erilaisissa teollisuussovelluksissa.
4. Korkea ympäristönsieto
Luokiteltuna IP66 ja tyyppi 4X, anturi toimii luotettavasti ääriolosuhteissa, kuten korkeassa ja matalassa lämpötilassa, pölyssä, vedessä ja kemiallisesti agressiivisissa ympäristöissä.
5. Yksinkertaistettu asennus ja kaapelointi
Tukee 3/4-14 NPT-kierreliittimiä ja 0,2–1,5 mm² kenttäjohdotusta, mikä mahdollistaa helpon integroinnin teollisiin automaatio- ja valvontajärjestelmiin.
