واحد پایان‌دهی ماژول فشرده TU818V1 3BSE069209R1، چین؛ تولیدکنندگان، تأمین‌کنندگان و کارخانه‌های واحد پایان‌دهی ماژول فشرده TU818V1 3BSE069209R1

مرور کلی

محل اصل:	سوئد
نام تجاری:	ABB
شماره مدل:	TU818V1 3BSE069209R1
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

پارامتر	ارزش
نوع	فشرده
اتصال	بلوک ترمینال
کانال‌ها	32
ولتاژ	50 ولت
نصب	هر دو جهت
جزئیات نصب	افقی: ۵۵ درجه سانتی‌گراد (۱۳۱ درجه فارنهایت)، عمودی: ۴۰ درجه سانتی‌گراد (۱۰۴ درجه فارنهایت)
استفاده با ورودی/خروجی (I/O)	AI810، AI815، AI835A، AI843، AI845، DI810، DI811، DI818، DI830، DI831، DI840، DI880، DI885، DO818، DP840
اتصالات فرآیندی	ترمینال پیچی ۴۰ پوله
ورودی/خروجی تکی/پشتیبان	تک
بیشترین جریان در هر کانال ورودی/خروجی	۲٫۵ امپر
بیشینه جریان اتصال فرآیند	L1+ حداکثر ۸ آمپر، L2+ حداکثر ۸ آمپر
سایزهای مجاز سیم	سیم‌های توپر: ۰٫۵ تا ۲٫۵ میلی‌متر مربع، سیم‌های رشته‌ای: ۰٫۵ تا ۱٫۵ میلی‌متر مربع
ولتاژ تست عایقی	۵۰۰ ولت جریان متناوب
ابعاد (طول×عرض×ارتفاع)	۶٫۴ × ۶٫۵ × ۱۷٫۲ سانتی‌متر
وزن	0.22 کیلوگرم

توضیحات

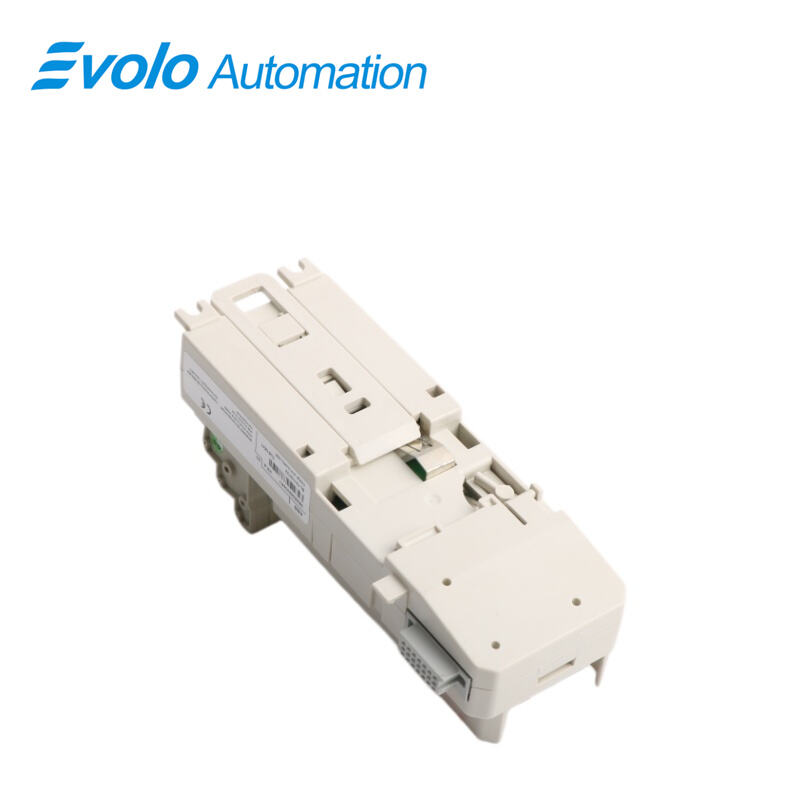

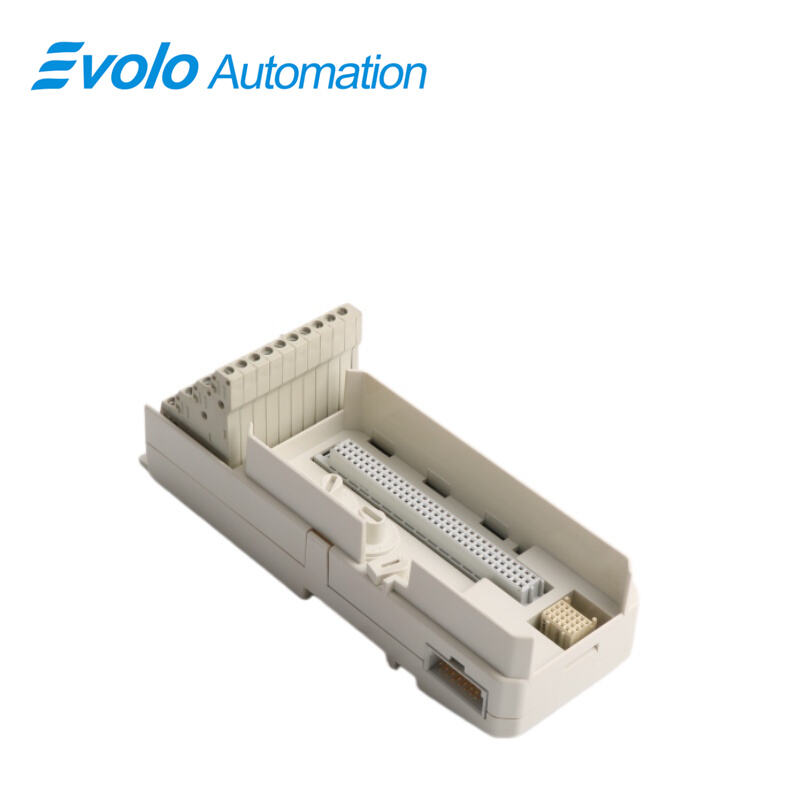

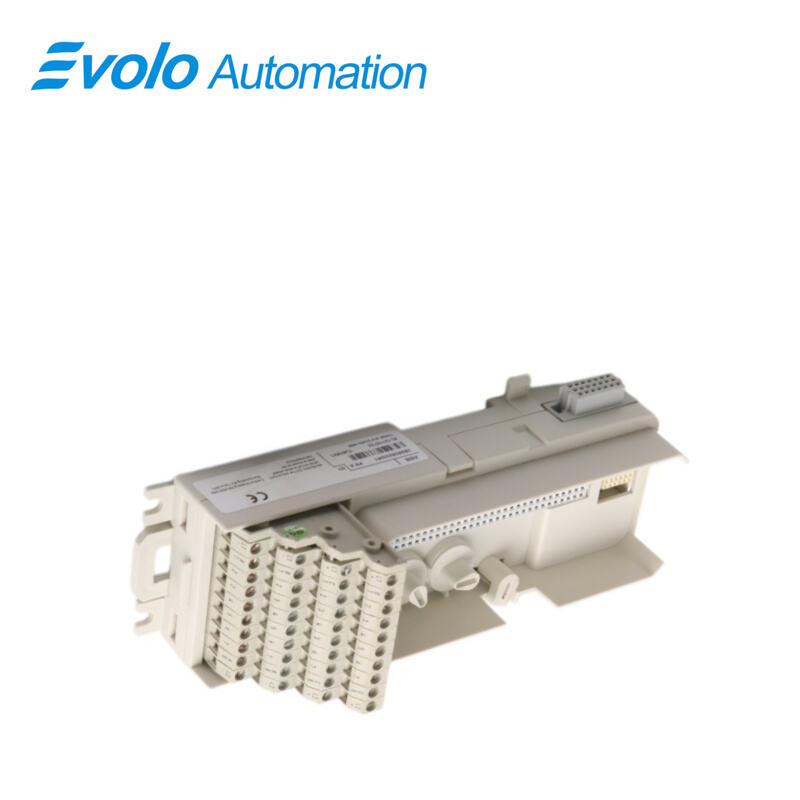

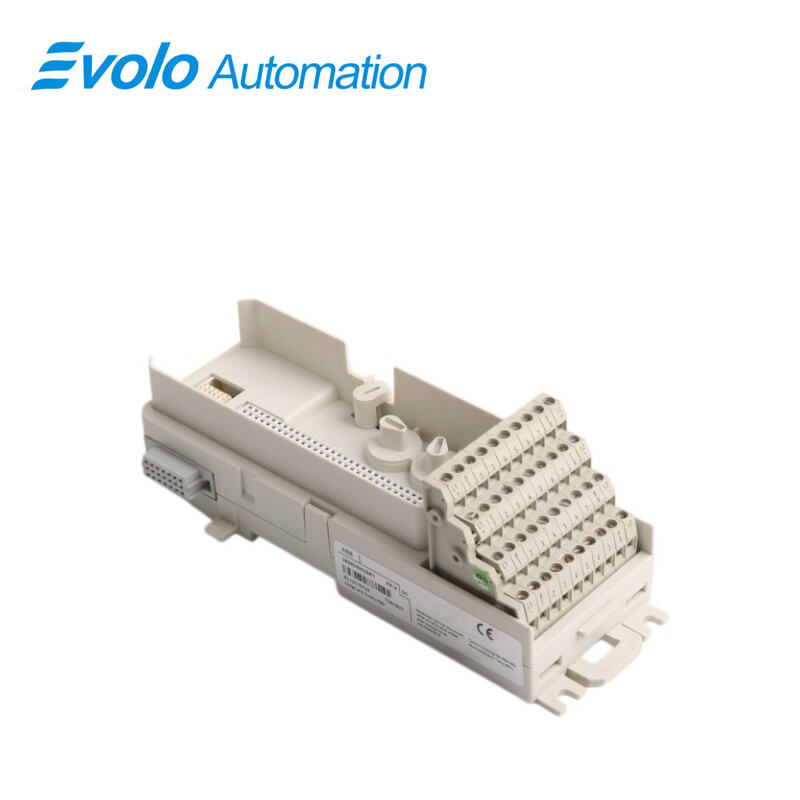

The TU818V1 3BSE069209R1 یک واحد پایانی ماژول فشرده (MTU) با ۳۲ کانال و ولتاژ ۵۰ ولت برای سیستم ورودی/خروجی S800 است. MTU یک واحد غیرفعال است که برای اتصال سیم‌کشی میدانی به ماژول‌های ورودی/خروجی استفاده می‌شود. همچنین بخشی از باس ماژول (ModuleBus) را در خود جای داده است.

MTU باس ماژول را به ماژول ورودی/خروجی و همچنین به MTU بعدی توزیع می‌کند. همچنین با جابه‌جایی سیگنال‌های موقعیت خروجی به MTU بعدی، آدرس صحیح را به ماژول ورودی/خروجی اختصاص می‌دهد.

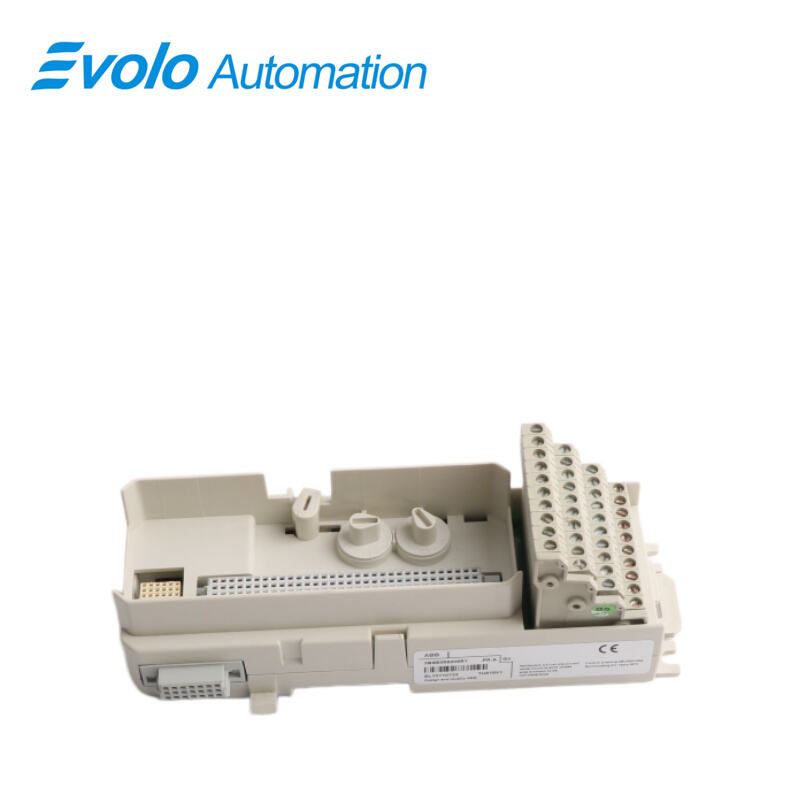

از دو کلید مکانیکی برای پیکربندی واحدهای MTU برای انواع مختلف ماژول‌های ورودی/خروجی (I/O) استفاده می‌شود. این پیکربندی صرفاً مکانیکی است و بر عملکرد واحد MTU یا ماژول ورودی/خروجی تأثیری ندارد. هر کلید دارای شش موقعیت است که در مجموع ۳۶ پیکربندی متفاوت را امکان‌پذیر می‌سازد.

محیط زیست و گواهی‌نامه

پارامتر	ارزش
نشان CE	بله
ایمنی برق	EN 61010-1، UL 61010-1، EN 61010-2-201، UL 61010-2-201
محل خطرناک	منطقه ATEX ۲
گواهینامه دریایی	ABS، BV، DNV-GL، LR
دمای کاری	۰ تا +۵۵ درجه سانتی‌گراد (+۳۲ تا +۱۳۱ درجه فارنهایت)، مجوزهای استاندارد برای محدوده دمایی +۵ تا +۵۵ درجه سانتی‌گراد صادر شده‌اند
دمای نگهداری	−۴۰ تا +۷۰ °C (−۴۰ تا +۱۵۸ °F)
درجه آلودگی	درجه ۲، IEC 60664-1
محافظت در برابر خوردگی	ISA-S71.04: G3
رطوبت نسبی	۵ تا ۹۵ درصد، بدون ایجاد رطوبت مưngزده
حداکثر دمای محیط	۵۵ درجه سانتی‌گراد (۱۳۱ درجه فارنهایت) برای نصب عمودی: ۴۰ درجه سانتی‌گراد (۱۰۴ درجه فارنهایت)
کلاس حفاظت	IP20 مطابق با استاندارد IEC 60529
شرایط مکانیکی کاری	IEC/EN 61131-2
EMC	EN 61000-6-4، EN 61000-6-2
دسته‌بندی‌های اضافه‌ولتاژ	IEC/EN 60664-1، EN 50178
کلاس تجهیزات	رده I مطابق با استاندارد IEC 61140 (حفاظت شده با اتصال به زمین)
متقابله با روHS	EN 50581:2012
انطباق با دستورالعمل WEEE	دستورالعمل/۲۰۱۲/۱۹/اتحادیه اروپا

کاربردها

نیروگاه‌های حرارتی: برای جمع‌آوری داده‌های ورودی/خروجی توزیع‌شده در سیستم‌های کنترل ژنراتور به کار می‌رود.

نیروگاه‌های پتروشیمی: برای اتصال حسگرها و اجرای‌کننده‌های مختلف در کنترل فرآیندهای حیاتی به کار می‌رود.

نیروگاه‌های تصفیه آب: به‌عنوان ترمینال‌های دوربرد برای نظارت بر ایستگاه‌های پمپاژ و سیستم‌های فیلتراسیون استفاده می‌شود.

کارخانه‌های فرآوری سیمان: به‌عنوان گره‌های تجمیع سیگنال در معماری‌های اتوماسیون خط تولید عمل می‌کنند.

کارخانه‌های فولاد و سنگ‌آهن: رابط‌های سیگنال فشرده‌ای را در داخل کابل‌کشی پیچیده کابینت‌ها فراهم می‌کنند.

ویژگی‌ها و مزایا

نصب فشرده ماژول‌های ورودی/خروجی با استفاده از اتصالات تک‌سیمه یا دو‌سیمه (بسته به نوع ماژول ورودی/خروجی).

تا ۳۲ کانال برای سیگنال‌های میدانی و اتصالات توان فرآیندی.

اتصالات به باس ماژول (ModuleBus) و ماژول‌های ورودی/خروجی (I/O).

کلیدگذاری مکانیکی از جلوگیری از قرار گرفتن نادرست ماژول ورودی/خروجی (I/O) جلوگیری می‌کند.

دستگاه قفل‌کننده روی ریل DIN برای اتصال به زمین.

نصب روی ریل DIN.

سوالات متداول

سوال: چند کانال سیگنال می‌تواند TU818V1 3BSE069209R1 متصل شود؟
الف: این محصول از سیم‌کشی سیگنال برای ۱×۳۲ کانال یا ۲×۱۶ کانال پشتیبانی می‌کند.

پرسش: تفاوت بین TU818V1 3BSE069209R1 و TU810V1؟
الف: TU810V1 معمولاً فقط از ۱۶ کانال پشتیبانی می‌کند، در حالی که TU818V1 3BSE069209R1 تراکم کانال‌ها را به ۳۲ کانال دو برابر می‌کند.

سوال: کدام ماژول‌ها می‌توانند TU818V1 3BSE069209R1 با چه چیزی استفاده می‌شود؟
الف: این محصول با ماژول‌های ۳۲ کاناله S800 مانند AI810، AI815، AI880A، DI810، DI818 و DO818 سازگان است.

سوال: اگر کلید مکانیکی TU818V1 3BSE069209R1 به‌صورت نادرست قرار گیرد چه اتفاقی می‌افتد؟
الف: ماژول از نظر فیزیکی نمی‌تواند در پایه جاسازی شود. این ویژگی یک مکانیزم محافظت مکانیکی است و بر مدار الکتریکی تأثیری ندارد.

سوال: آیا تعویض TU818V1 3BSE069209R1 آیا نیاز به خاموش کردن سیستم دارد؟
الف: تعویض کامل پایه MTU معمولاً نیازمند خاموش‌کردن سیستم است، اما تعویض تنها بلوک ترمینال بالایی امکان عملیات زنده (بدون خاموش‌کردن) را فراهم می‌کند.
