সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	TU818V1 3BSE069209R1
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

প্যারামিটার	মান
প্রকার	ঘন
সংযোগ	টার্মিনাল ব্লক
চ্যানেলগুলি	32
ভোল্টেজ	50 ভি
মাউন্টিং	উভয় দিক
মাউন্টিং বিবরণ	অনুভূমিক: ৫৫ °C (১৩১ °F), উল্লম্ব: ৪০ °C (১০৪ °F)
আই/ও-এর সাথে ব্যবহার	AI810, AI815, AI835A, AI843, AI845, DI810, DI811, DI818, DI830, DI831, DI840, DI880, DI885, DO818, DP840
প্রক্রিয়া সংযোগ	৪০-পোল স্ক্রু টার্মিনাল
একক/অতিরিক্ত ইনপুট/আউটপুট	একক
প্রতিটি ইনপুট/আউটপুট চ্যানেল প্রতি সর্বোচ্চ কারেন্ট	২.৫ অ্যাম্পিয়ার
প্রক্রিয়া সংযোগের জন্য সর্বোচ্চ কারেন্ট	L1+ সর্বোচ্চ ৮ A, L2+ সর্বোচ্চ ৮ A
গ্রহণযোগ্য তারের আকার	কঠিন: ০.৫ - ২.৫ মিমি², তারের গুচ্ছ: ০.৫ - ১.৫ মিমি²
ডাই-ইলেকট্রিক পরীক্ষা ভোল্টেজ	৫০০ ভোল্ট এসি
মাপ (দৈর্ঘ্য×প্রস্থ×উচ্চতা)	৬.৪ × ৬.৫ × ১৭.২ সেমি
ওজন	0.22 KG

বিবরণ

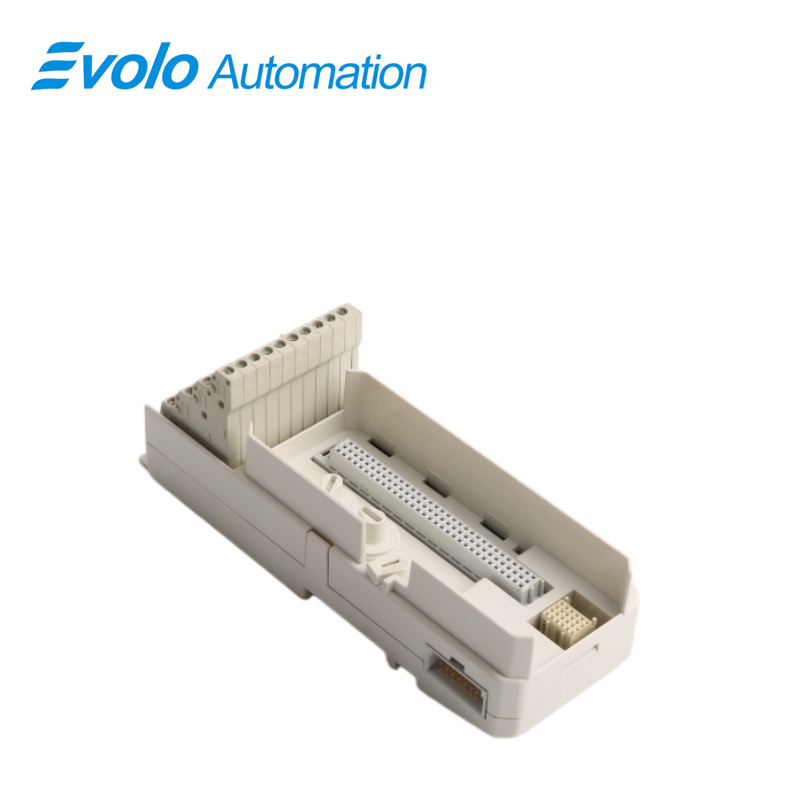

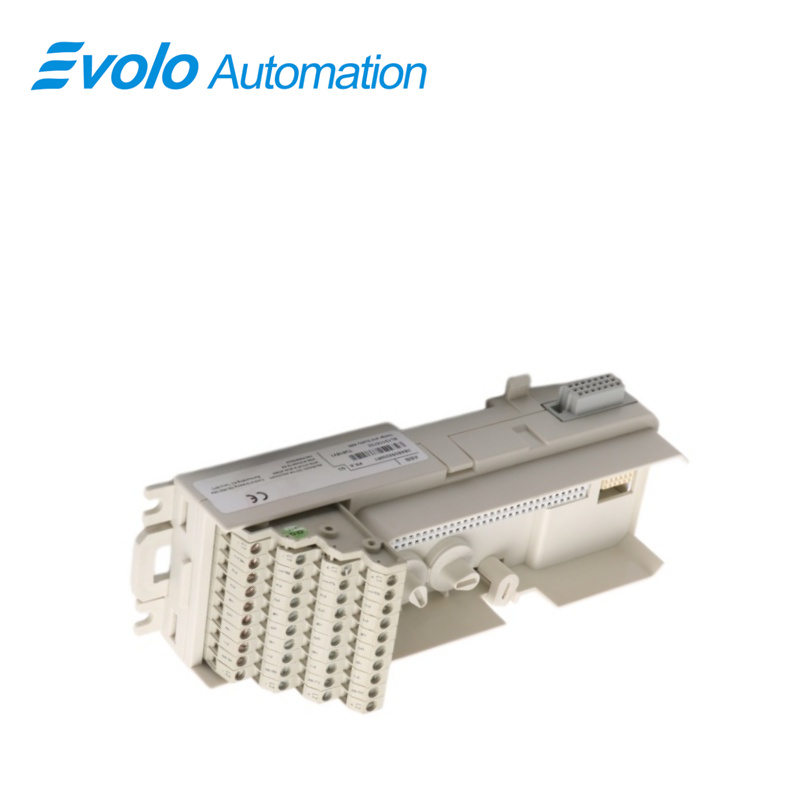

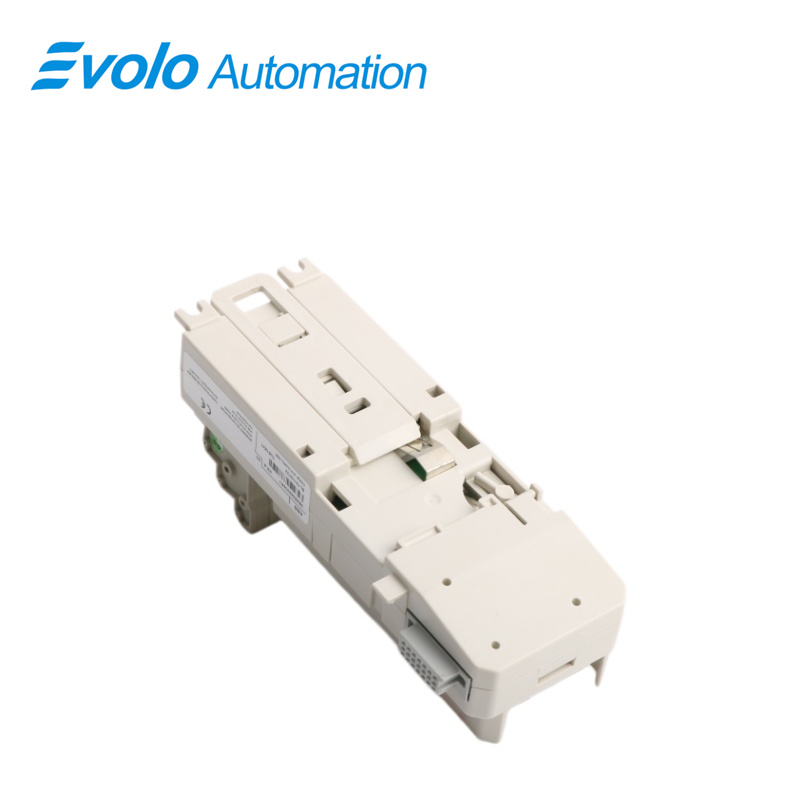

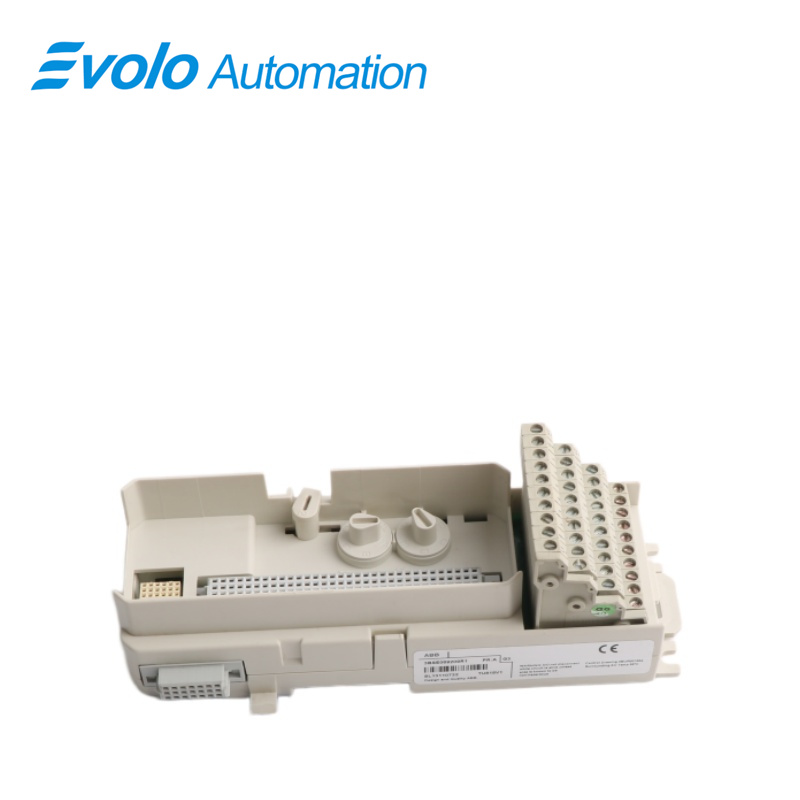

দ্য TU818V1 3BSE069209R1 এটি S800 ইনপুট/আউটপুটের জন্য একটি ৩২-চ্যানেল ৫০ V কমপ্যাক্ট মডিউল টার্মিনেশন ইউনিট (MTU)। MTU হল ফিল্ড ওয়্যারিংকে ইনপুট/আউটপুট মডিউলগুলির সাথে সংযোগ করার জন্য ব্যবহৃত একটি নিষ্ক্রিয় ইউনিট। এটি মডিউলবাসের একটি অংশও ধারণ করে।

MTU ইনপুট/আউটপুট মডিউল এবং পরবর্তী MTU-তে মডিউলবাস বণ্টন করে। এটি পরবর্তী MTU-তে বাহ্যিক অবস্থান সংকেতগুলি স্থানান্তর করে ইনপুট/আউটপুট মডিউলের জন্য সঠিক ঠিকানা তৈরি করে।

বিভিন্ন ধরনের ইনপুট/আউটপুট মডিউলের জন্য MTU-কে কনফিগার করতে দুটি যান্ত্রিক কী ব্যবহার করা হয়। এটি শুধুমাত্র একটি যান্ত্রিক কনফিগারেশন এবং এটি MTU বা ইনপুট/আউটপুট মডিউলের কার্যকারিতাকে প্রভাবিত করে না। প্রতিটি কী-এর ছয়টি অবস্থান রয়েছে, যা মোট ৩৬টি ভিন্ন কনফিগারেশন সম্ভব করে।

পরিবেশ এবং সার্টিফিকেশন

প্যারামিটার	মান
CE মার্ক	হ্যাঁ
বৈদ্যুতিক নিরাপত্তা	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
বিপজ্জনক অবস্থান	ATEX জোন ২
মেরিন সার্টিফিকেশন	ABS, BV, DNV-GL, LR
তাপমাত্রা, কার্যকরী	০ থেকে +৫৫ °C (+৩২ থেকে +১৩১ °F), অনুমোদনগুলি +৫ থেকে +৫৫ °C-এর জন্য প্রদান করা হয়
তাপমাত্রা, সংরক্ষণ	-40 থেকে +70 °C (-40 থেকে +158 °F)
পরিবেশ পর্যায়	ডিগ্রি 2, IEC 60664-1
ক্ষয় রোধ	ISA-S71.04: G3
আপেক্ষিক আর্দ্রতা	5 থেকে 95 %, অ-ঘনীভূত
সর্বোচ্চ পরিবেশ তাপমাত্রা	৫৫ °C (১৩১ °F), উল্লম্ব মাউন্টিংয়ের জন্য ৪০ °C (১০৪ °F)
সুরক্ষা শ্রেণী	IEC 60529 অনুযায়ী IP20
যান্ত্রিক কার্যকরী শর্তাবলী	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
অতি-ভোল্টেজ শ্রেণী	IEC/EN 60664-1, EN 50178
যন্ত্রপাতির শ্রেণী	IEC 61140 অনুযায়ী ক্লাস I (ভূ-সংযুক্ত রক্ষণশীল)
ROHS অনুবর্তন	EN 50581:2012
ওয়েসি অনুযায়ী অনুপালন	ডিরেক্টিভ/২০১২/১৯/ইইউ

প্রয়োগ

তাপ বিদ্যুৎ কেন্দ্র: জেনারেটর নিয়ন্ত্রণ ব্যবস্থায় বিতরণকৃত I/O ডেটা অর্জনের জন্য ব্যবহৃত হয়।

পেট্রোরাসায়নিক কারখানা: গুরুত্বপূর্ণ প্রক্রিয়া নিয়ন্ত্রণে বিভিন্ন সেন্সর ও অ্যাকচুয়েটর সংযুক্ত করে।

জল পরিশোধন কেন্দ্র: পাম্প স্টেশন ও ফিল্ট্রেশন ব্যবস্থা পর্যবেক্ষণের জন্য দূরবর্তী টার্মিনাল হিসেবে ব্যবহৃত হয়।

সিমেন্ট প্রক্রিয়াকরণ কারখানা: উৎপাদন লাইন স্বয়ংক্রিয়করণ আর্কিটেকচারে সিগন্যাল সমষ্টিকরণ নোড হিসেবে কাজ করে।

ইস্পাত ও লৌহ আকরিক কারখানা: জটিল ক্যাবিনেট কেবলিংয়ের মধ্যে সংক্ষিপ্ত সিগন্যাল ইন্টারফেস প্রদান করে।

বৈশিষ্ট্য এবং সুবিধা

এক-তার বা দুই-তার (I/O মডিউলের ধরনের উপর নির্ভর করে) সংযোগ ব্যবহার করে I/O মডিউলগুলির সংক্ষিপ্ত ইনস্টলেশন।

ক্ষেত্র সিগন্যাল এবং প্রক্রিয়া পাওয়ার সংযোগের জন্য সর্বোচ্চ ৩২ টি চ্যানেল।

মডিউলবাস এবং ই/ও মডিউলগুলিতে সংযোগ।

যান্ত্রিক কীয়িং ভুল ই/ও মডিউল সন্নিবেশ রোধ করে।

ডিআইএন রেলে ল্যাচিং ডিভাইস ভূমি সংযোগের জন্য।

ডিআইএন রেল মাউন্টিং।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: কতগুলি সিগন্যাল চ্যানেল TU818V1 3BSE069209R1 সংযুক্ত করা যায়?
ক: এটি সিগন্যাল ওয়্যারিং-এর জন্য ১×৩২ চ্যানেল বা ২×১৬ চ্যানেল সমর্থন করে।

প্রশ্ন: TU818V1 3BSE069209R1 এবং TU810V1?
ক: TU810V1 সাধারণত শুধুমাত্র ১৬ টি চ্যানেল সমর্থন করে, অন্যদিকে TU818V1 3BSE069209R1 চ্যানেল ঘনত্বকে ৩২ টি চ্যানেলে দ্বিগুণ করে।

প্রশ্ন: কোন মডিউলগুলি TU818V1 3BSE069209R1 কোন কিছুর সাথে ব্যবহার করা হবে?
ক: এটি AI810, AI815, AI880A, DI810, DI818 এবং DO818 সহ ৩২-চ্যানেল S800 মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ।

প্রশ্ন: যদি TU818V1 3BSE069209R1 এর মেকানিক্যাল কী ভুলভাবে অবস্থান করা হয়?
ক: মডিউলটি ভিত্তিতে ভৌতভাবে প্রবেশ করতে পারবে না। এটি একটি যান্ত্রিক সুরক্ষা বৈশিষ্ট্য এবং সার্কিটরির উপর কোনও প্রভাব ফেলে না।

প্রশ্ন: TU818V1 3BSE069209R1 সিস্টেম শাটডাউন প্রয়োজন হয়?
ক: সম্পূর্ণ MTU ভিত্তি প্রতিস্থাপন করতে সাধারণত সিস্টেম শাটডাউন প্রয়োজন হয়, কিন্তু শুধুমাত্র উপরের টার্মিনাল ব্লক প্রতিস্থাপন করলে লাইভ অপারেশন সমর্থিত হয়।
