مدم خوشه‌ای مدول‌باس TB820V2 3BSE013208R1، تولیدکنندگان، تأمین‌کنندگان و کارخانه‌ی مدم خوشه‌ای مدول‌باس TB820V2 3BSE013208R1 در چین

مرور کلی

محل اصل:	سوئد
نام تجاری:	ABB
شماره مدل:	TB820V2 3BSE013208R1
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

پارامتر	ارزش
مدل	TB820V2 3BSE013208R1
ابعاد	۱۶٫۸ × ۵٫۶ × ۱۱٫۸ سانتی‌متر
وزن	0.35 کیلوگرم
نوع ماژول	ماژول‌بُس کلاستر مودم
پروتکل ارتباطی	ماژول‌باس
ماستر یا اسلیو	اسلیو
پشتیبانی خطی	No
تکرارپذیری ماژول	No
تعویض گرم	No
سازگاری کنترلر HI	No
مصرف ولتاژ ۲۴ ولت (معمولی)	100 mA
نرخ انتقال	تا ۱۰ مگابیت بر ثانیه؛ از فیبر پلاستیکی (۱۵ متر) یا فیبر HCS (۲۰۰ متر) پشتیبانی می‌کند
نشان CE	بله
ایمنی برق	EN 61010-1؛ UL 61010-1؛ EN 61010-2-201؛ UL 61010-2-201
محل خطرناک	C1 Div 2 cULus؛ C1 Zone 2 cULus؛ ATEX Zone 2
گواهینامه دریایی	ABS؛ BV؛ DNV-GL؛ LR
دماي عملکرد	۰° سانتی‌گراد تا +۵۵° سانتی‌گراد (مجوزها: +۵° سانتی‌گراد تا +۵۵° سانتی‌گراد)
دماي ذخیره سازی	-40°C تا +70°C
حداکثر دمای محیط	۵۵° سانتی‌گراد (۱۳۱° فارنهایت)؛ ۴۰° سانتی‌گراد (۱۰۴° فارنهایت) برای نصب عمودی
رطوبت نسبی	۵٪ تا ۹۵٪، بدون ایجاد رطوبت مưngزده
درجه آلودگی	درجه ۲ (IEC 60664-1)
محافظت در برابر خوردگی	ISA-S71.04: G3
کلاس حفاظت	IP20 (EN 60529 / IEC 529)
متقابله با روHS	RoHS اتحادیه اروپا؛ RoHS امارات متحده عربی؛ RoHS چین
انطباق با دستورالعمل WEEE	دستورالعمل 2012/19/EU

توضیحات

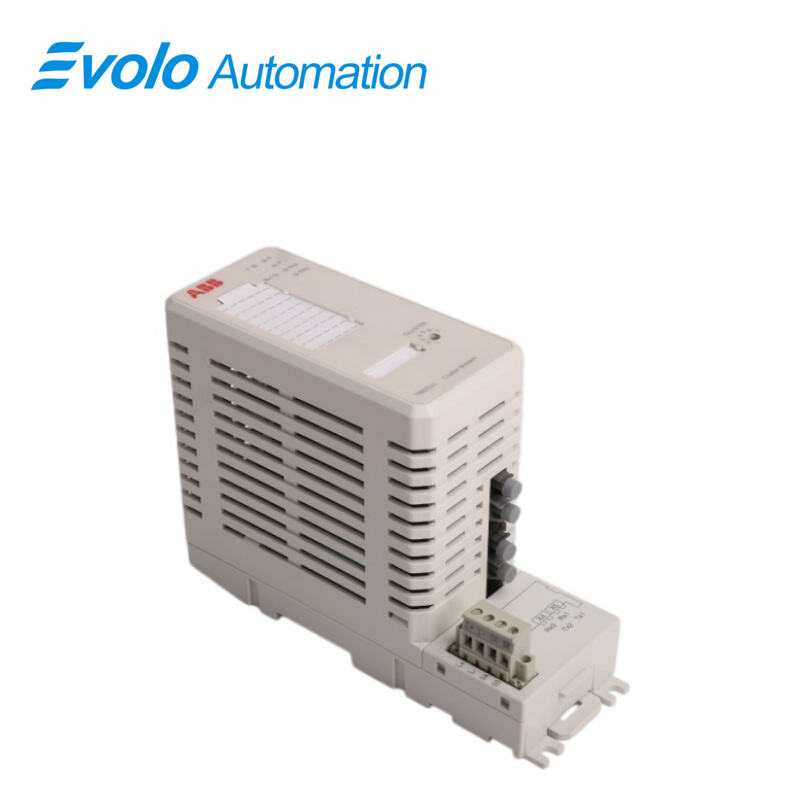

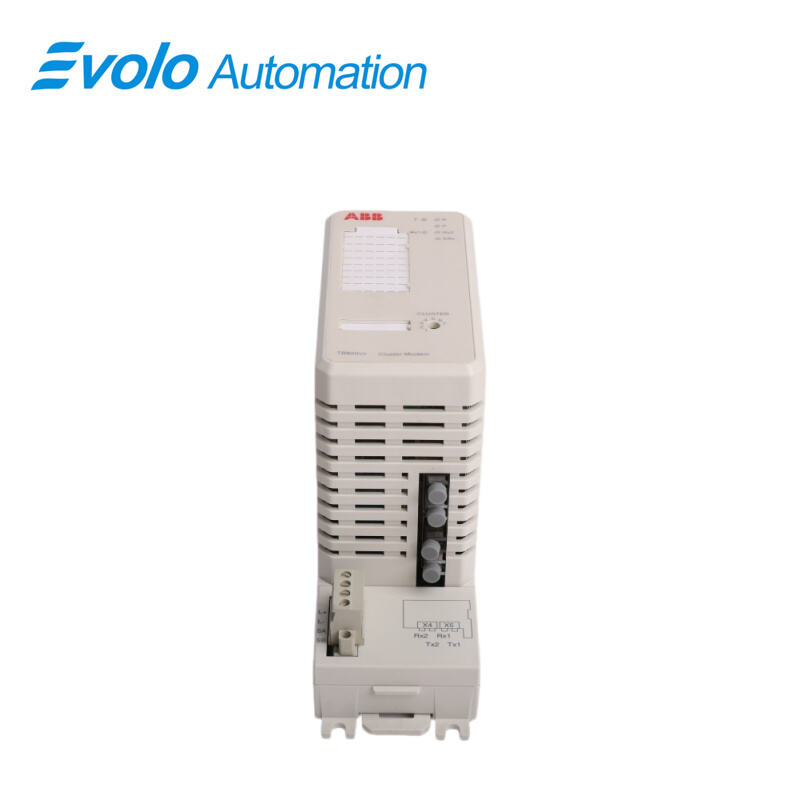

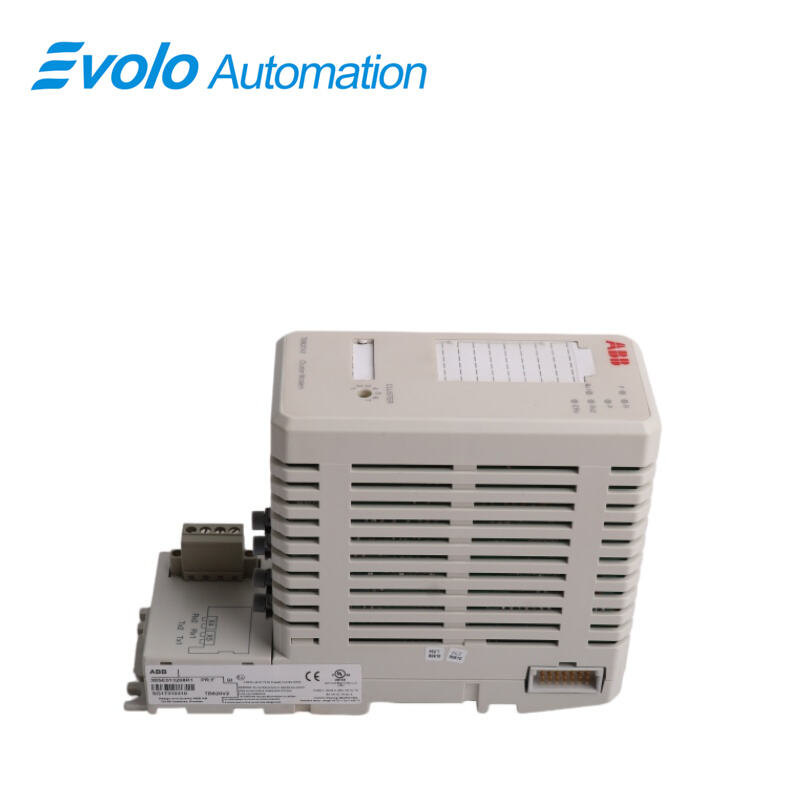

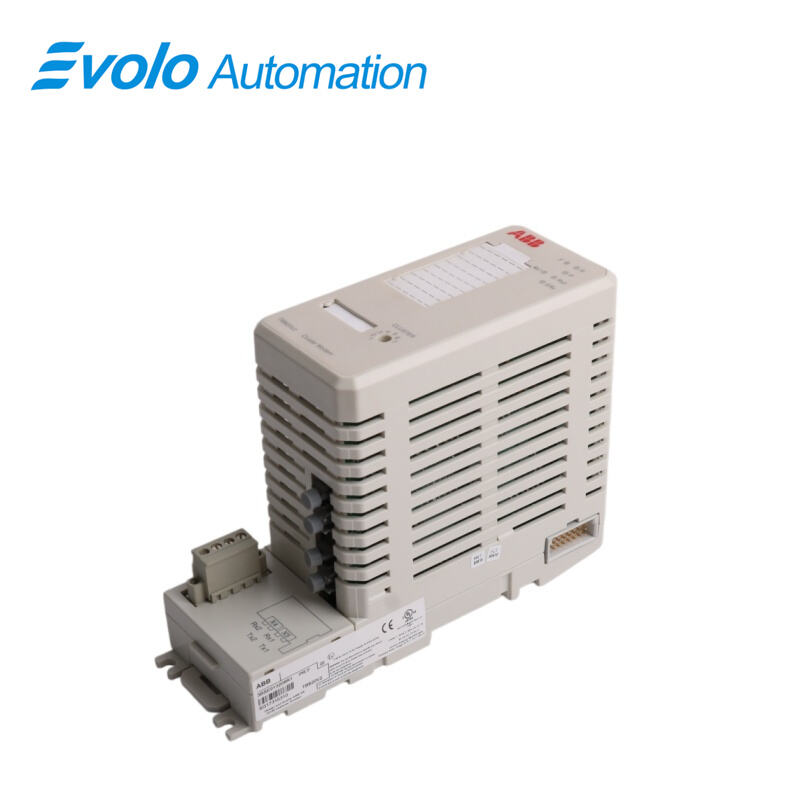

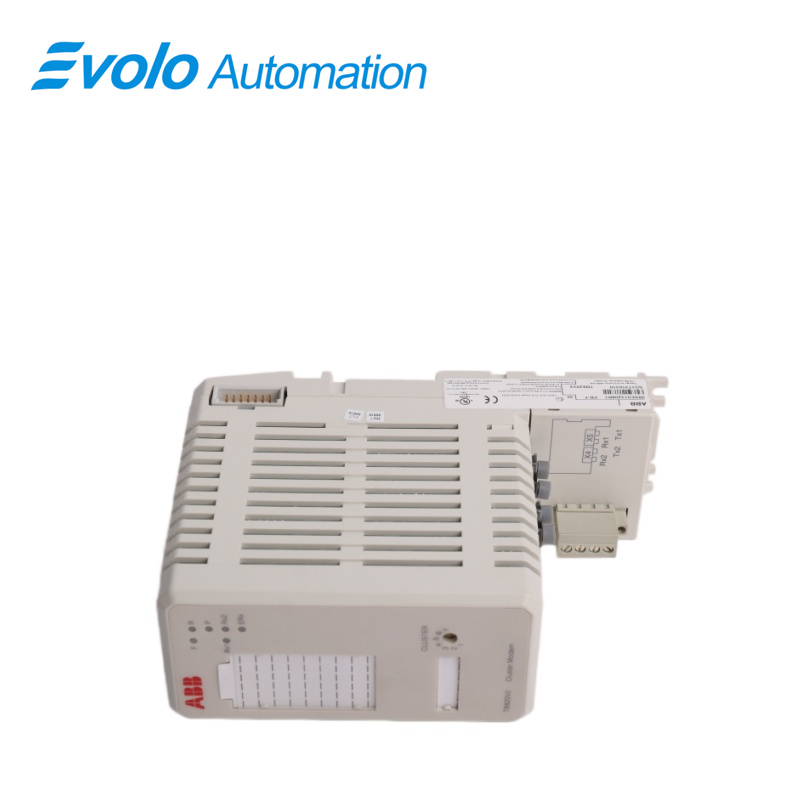

ABB TB820V2 3BSE013208R1 یک مدم خوشه‌ای مدول‌باس است که برای ارتباطات نوری در حالت عملیات غیراجرا (غیرقابل‌اعتماد) طراحی شده است. این محصول شامل اتصال‌دهنده‌ی منبع تغذیه و ترمیناتور مدول‌باس TB807 می‌باشد و ادغام قابل‌اطمینان آن را در سیستم‌های اتوماسیون ABB تضمین می‌کند. سیستم ورودی/خروجی S800 یک سیستم جامع، توزیع‌شده و ماژولار برای ورودی/خروجی فرآیند است که از طریق اتوبوس‌های میدانی استاندارد صنعتی با کنترلرهای والد و PLCها ارتباط برقرار می‌کند. TB820V2 3BSE013208R1 ماژول‌باس مودم رابط فیبر نوری به ماژول‌باس است. ماژول‌باس مودم دارای یک رابط الکتریکی و یک رابط نوری است که از نظر منطقی همان اتوبوس (بُس) هستند. حداکثر ۱۲ ماژول ورودی/خروجی (I/O) می‌توانند به ماژول‌باس الکتریکی متصل شوند و تا هفت خوشه (کلاستر) می‌توانند به ماژول‌باس فیبر نوری متصل شوند. رابط فیبر نوری برای توزیع محلی خوشه‌های ورودی/خروجی (I/O) و در مواردی که بیش از ۱۲ ماژول ورودی/خروجی (I/O) در یک ایستگاه ورودی/خروجی (I/O station) مورد نیاز باشد، طراحی شده است.

کاربردها

کارخانه‌های ساخت خودرو: شبکه‌سازی بلندمدت ورودی/خروجی توزیع‌شده (distributed I/O) در خطوط مونتاژ بزرگ.

کارخانه‌های پتروشیمی: ایستگاه‌های ورودی/خروجی (I/O stations) که در اتاق‌های کنترل میدانی (field control rooms) به‌صورت پراکنده قرار گرفته‌اند.

نیروگاه‌های زغال‌سنگی: اتصال ماژول‌های ورودی/خروجی (I/O modules) در کابینت‌های مختلف درون سیستم کنترل توزیع‌شده (DCS).

کارخانه‌های تصفیه آب: برقراری ارتباط جداشده با فیبر نوری بین ایستگاه‌های پمپاژ و مخازن تصفیه در مناطق مختلف.

کارخانه‌های فولاد و پردازش سنگ‌آهن: تضمین ارتباط پایدار با استفاده از فیبر نوری در محیط‌هایی که دارای تداخل الکترومغناطیسی شدید هستند.

ویژگی‌ها و مزایا

2 پورت فیبر نوری به ModuleBus نوری

ModuleBus (برقی) به ماژول های I/O

عملکردهای نظارتی از I/O ModuleBus و منبع برق

منبع برق جدا شده برای ماژول های I/O

TB820/TB820V2 دارای یک سوئیچ چرخش است که شماره خوشه خود را، 1 تا 7، در ModuleBus نوری انتخاب می کند

سوالات متداول

س: چند ماژول می تواند TB820V2 3BSE013208R1 به حداکثر؟
الف: تنها TB820V2 3BSE013208R1 اتوبوس الکتریکی محلی می تواند تا 12 ماژول I / O را متصل کند، در حالی که کل ایستگاه حداکثر 24 ماژول را پشتیبانی می کند.

س: آیا آدرس های خوشه 0 یا 8 برای TB820V2 3BSE013208R1 ?
پاسخ: خیر. انتخاب‌گر آدرس باید بین ۱ تا ۷ تنظیم شود؛ در غیر این صورت، نشانگر «اجرا» روشن نمی‌شود و ماژول فعالیت نخواهد کرد.

سوال: آیا می‌توان از الیاف شیشه‌ای معمولی با این محصول استفاده کرد؟ TB820V2 3BSE013208R1 ?
پاسخ: خیر. این محصول به‌طور خاص برای انواع الیاف POF (فیبر نوری پلاستیکی) یا HCS (سیلیس با پوشش سخت) طراحی شده است.

سوال: آیا TB820V2 3BSE013208R1 آیا شامل مقاومت پایانی (ترمینیتینگ رزیستور) می‌شود؟
پاسخ: بله. بسته استاندارد معمولاً شامل یک مقاومت پایانی TB807 و یک اتصال‌دهنده تغذیه است.

سوال: آیا TB820V2 3BSE013208R1 پشتیبانی از جابجایی گرم (Hot-Swapping) دارد؟
پاسخ: خیر. جابجایی گرم (Hot-swapping) در حین کار ممکن است باعث خرابی یا خاموشی کل خوشه ModuleBus شود.
