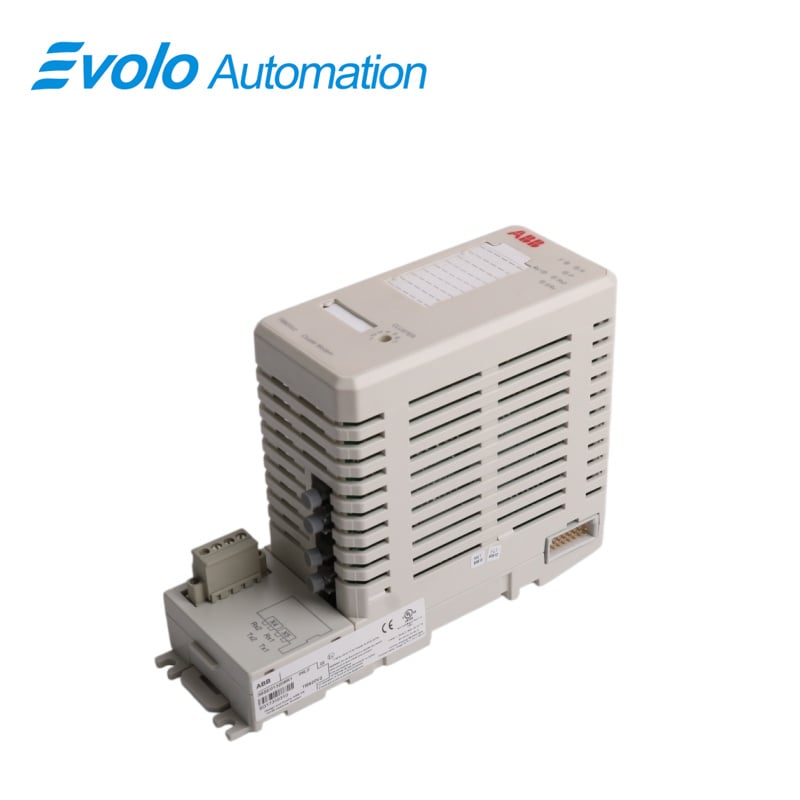

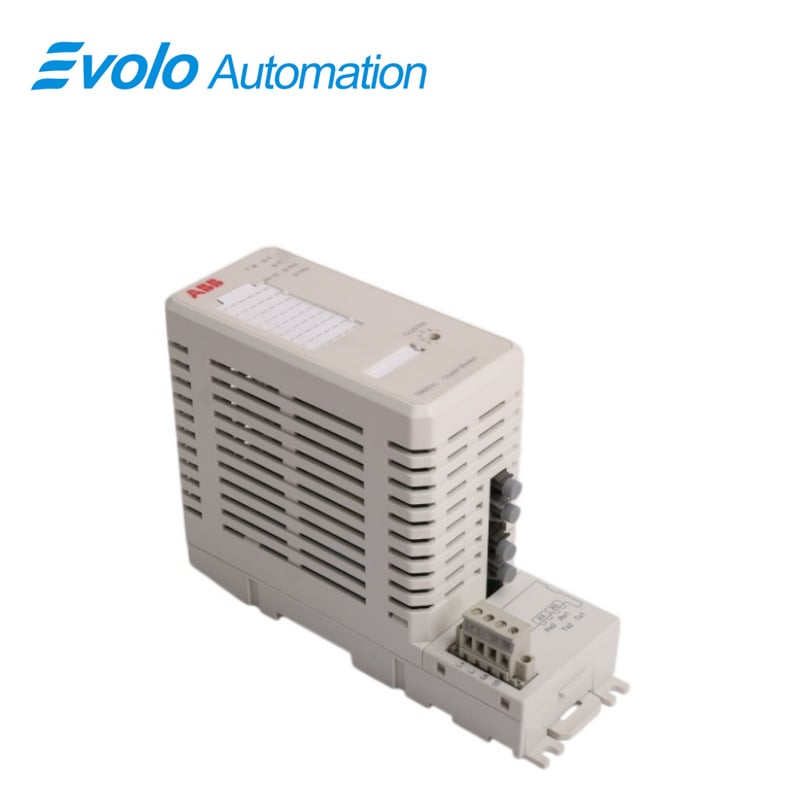

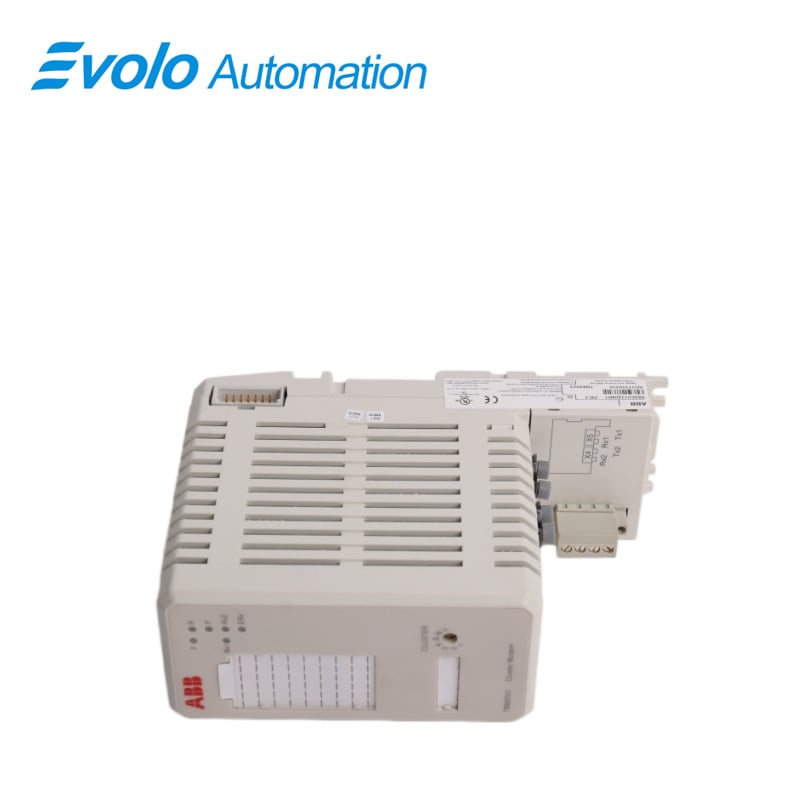

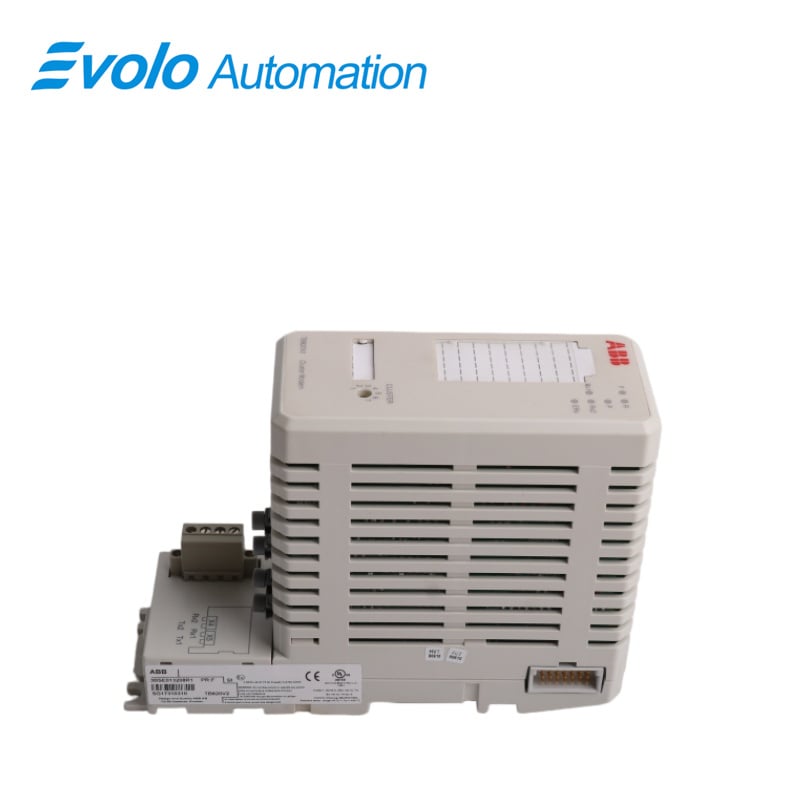

TB820V2 3BSE013208R1 মডিউলবাস ক্লাস্টার মডেম, চীনের TB820V2 3BSE013208R1 মডিউলবাস ক্লাস্টার মডেম নির্মাতা, সরবরাহকারী, কারখানা

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	TB820V2 3BSE013208R1
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

প্যারামিটার	মান
মডেল	TB820V2 3BSE013208R1
মাপ	১৬.৮ × ৫.৬ × ১১.৮ সেমি
ওজন	0.35 kg
মডিউল টাইপ	মডিউলবাস ক্লাস্টার মডেম
যোগাযোগ প্রোটোকল	মডিউলবাস
মাস্টার অথবা স্লেভ	স্লেভ
লাইন রিডান্ড্যান্সি	No
মডিউল রিডান্ডেন্সি	No
হট সোয়াপ	No
HI কন্ট্রোলার সামঞ্জস্যতা	No
২৪ ভোল্ট ব্যবহার (সাধারণ)	১০০ মিলি এম্পিয়ার
ট্রান্সমিশন হার	সর্বোচ্চ ১০ মেগাবিট/সেকেন্ড; প্লাস্টিক ফাইবার (১৫ মিটার) বা HCS ফাইবার (২০০ মিটার) সমর্থন করে
CE চিহ্ন	হ্যাঁ
বৈদ্যুতিক নিরাপত্তা	EN 61010-1; UL 61010-1; EN 61010-2-201; UL 61010-2-201
বিপজ্জনক অবস্থান	C1 ডিভিশন ২ cULus; C1 জোন ২ cULus; ATEX জোন ২
মেরিন সার্টিফিকেশন	ABS; BV; DNV-GL; LR
চালু তাপমাত্রা	০°সে থেকে +৫৫°সে (অনুমোদন: +৫°সে থেকে +৫৫°সে)
সংরক্ষণ তাপমাত্রা	-40°C থেকে +70°C
সর্বোচ্চ পরিবেশ তাপমাত্রা	৫৫°সে (১৩১°ফা); উল্লম্ব মাউন্টিংয়ের জন্য ৪০°সে (১০৪°ফা)
আপেক্ষিক আর্দ্রতা	৫% থেকে ৯৫%, অ-কনডেন্সিং
পরিবেশ পর্যায়	ডিগ্রি ২ (IEC 60664-1)
ক্ষয় রোধ	ISA-S71.04: G3
সুরক্ষা শ্রেণী	আইপি২০ (ইএন ৬০৫২৯ / আইইসি ৫২৯)
ROHS অনুবর্তন	ইইউ রোহস; ইউএই রোহস; সিএন রোহস
ওয়েসি অনুযায়ী অনুপালন	ডিরেক্টিভ ২০১২/১৯/ইইউ

বিবরণ

ABB TB820V2 3BSE013208R1 এটি একটি মডিউলবাস ক্লাস্টার মডেম যা অ-পুনরুদ্ধারযোগ্য অপারেশনে আলোকিক যোগাযোগের জন্য ডিজাইন করা হয়েছে। এতে পাওয়ার সাপ্লাই কানেক্টর এবং TB807 মডিউলবাস টার্মিনেটর অন্তর্ভুক্ত রয়েছে, যা ABB অটোমেশন সিস্টেমগুলিতে নির্ভরযোগ্য একীকরণ নিশ্চিত করে। S800 I/O হল একটি ব্যাপক, বিতরিত এবং মডুলার প্রক্রিয়া I/O সিস্টেম যা শিল্প-মানের ফিল্ড বাসের মাধ্যমে প্যারেন্ট কন্ট্রোলার এবং PLC-গুলির সাথে যোগাযোগ করে। TB820V2 3BSE013208R1 মডিউলবাস মডেম হলো মডিউলবাসের জন্য একটি ফাইবার অপটিক ইন্টারফেস। মডিউলবাস মডেম-এ একটি বৈদ্যুতিক এবং একটি অপটিক্যাল ইন্টারফেস রয়েছে, যেগুলো যুক্তিগতভাবে একই বাস। বৈদ্যুতিক মডিউলবাসে সর্বোচ্চ ১২টি I/O মডিউল সংযুক্ত করা যায় এবং ফাইবার অপটিক মডিউলবাসে সর্বোচ্চ সাতটি ক্লাস্টার সংযুক্ত করা যায়। ফাইবার অপটিক ইন্টারফেসটি I/O ক্লাস্টারের স্থানীয় বণ্টনের জন্য এবং যেখানে কোনো I/O স্টেশনে ১২টির বেশি I/O মডিউল প্রয়োজন হয়, সেখানে ব্যবহারের জন্য উদ্দিষ্ট।

প্রয়োগ

গাড়ি উৎপাদন কারখানা: বৃহৎ অ্যাসেম্বলি লাইনে বিস্তৃত I/O-এর দীর্ঘ-দূরত্বের নেটওয়ার্কিং।

পেট্রোরাসায়ন কারখানা: ফিল্ড কন্ট্রোল রুমগুলোতে বিস্তৃত I/O স্টেশন।

কয়লা চালিত বিদ্যুৎ উৎপাদন কেন্দ্র: DCS সিস্টেমের মধ্যে বিভিন্ন ক্যাবিনেটে অবস্থিত I/O মডিউলগুলোর সংযোগ।

জল পরিশোধন কেন্দ্র: বিভিন্ন অঞ্চলে অবস্থিত পাম্প স্টেশন এবং পরিশোধন ট্যাঙ্কের মধ্যে ফাইবার-অপটিক আইসোলেটেড যোগাযোগ প্রতিষ্ঠা করা।

ইস্পাত ও লৌহ আকরিক প্রক্রিয়াকরণ কারখানা: শক্তিশালী তড়িৎ-চৌম্বকীয় ব্যাঘাত সম্পন্ন পরিবেশে ফাইবার অপটিক্স ব্যবহার করে স্থিতিশীল যোগাযোগ নিশ্চিত করা।

বৈশিষ্ট্য এবং সুবিধা

2 ফাইবার অপটিক পোর্ট অপটিক্যাল ModuleBus

মডিউলবাস (বৈদ্যুতিক) থেকে আই/ও মডিউল

I/O ModuleBus এবং পাওয়ার সাপ্লাইয়ের তত্ত্বাবধানের কাজ

আইসোলেটেড পাওয়ার সাপ্লাই

TB820/TB820V2 একটি ঘূর্ণন সুইচ আছে যা অপটিক্যাল ModuleBus এর উপর তার ক্লাস্টার নম্বর, 1 থেকে 7 নির্বাচন করে

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: কতটি মডিউল TB820V2 3BSE013208R1 সমর্থন সর্বোচ্চ?
উঃ একক TB820V2 3BSE013208R1 স্থানীয় বৈদ্যুতিক বাসটি ১২টি পর্যন্ত I/O মডিউল সংযুক্ত করতে পারে, যখন পুরো স্টেশন সর্বোচ্চ ২৪টি মডিউলকে সমর্থন করে।

প্রশ্ন: ক্লাস্টার ঠিকানা 0 বা 8 কি TB820V2 3BSE013208R1 ?
ক: না। ঠিকানা নির্বাচকটি ১ থেকে ৭-এর মধ্যে সেট করতে হবে; অন্যথায়, রান নির্দেশকটি জ্বলবে না এবং মডিউলটি কাজ করবে না।

প্র: সাধারণ গ্লাস ফাইবার ব্যবহার করা যেতে পারে কি? TB820V2 3BSE013208R1 ?
ক: না। এটি বিশেষভাবে POF (প্লাস্টিক অপটিক্যাল ফাইবার) বা HCS (হার্ড-ক্ল্যাড সিলিকা) ফাইবার প্রকারের জন্য ডিজাইন করা হয়েছে।

প্রশ্ন: এই TB820V2 3BSE013208R1 একটি টার্মিনেটিং রেজিস্টর অন্তর্ভুক্ত করে?
ক: হ্যাঁ। স্ট্যান্ডার্ড প্যাকেজে সাধারণত একটি TB807 টার্মিনেটিং রেজিস্টর এবং একটি পাওয়ার কানেক্টর অন্তর্ভুক্ত থাকে।

প্রশ্ন: এই TB820V2 3BSE013208R1 হট-সোয়াপিং সমর্থন করে?
ক: না। অপারেশনের সময় হট-সোয়াপিং করলে সম্পূর্ণ ModuleBus ক্লাস্টার ব্যর্থ হতে পারে বা বন্ধ হয়ে যেতে পারে।
