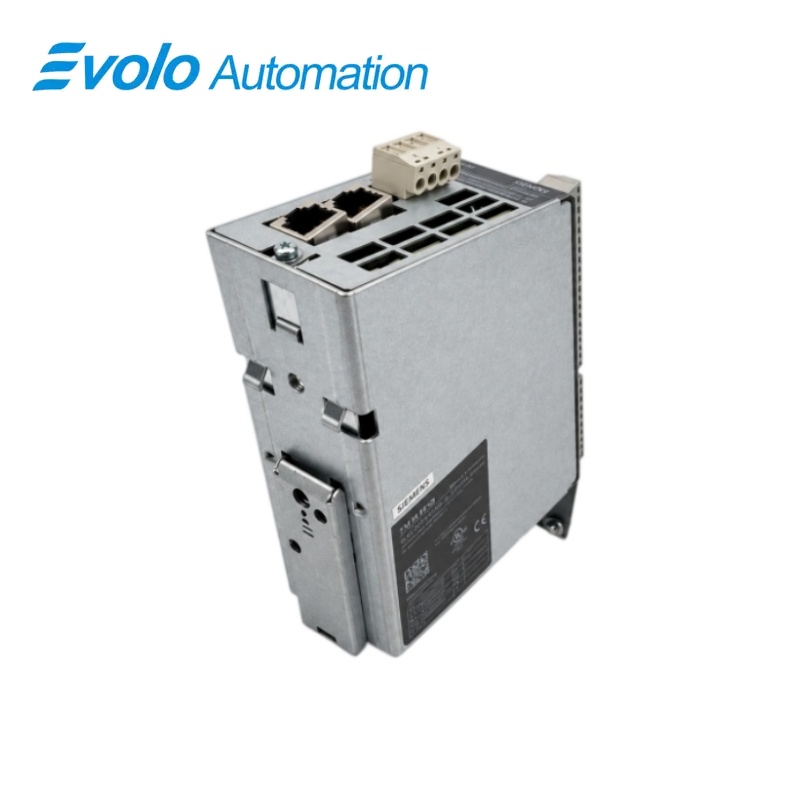

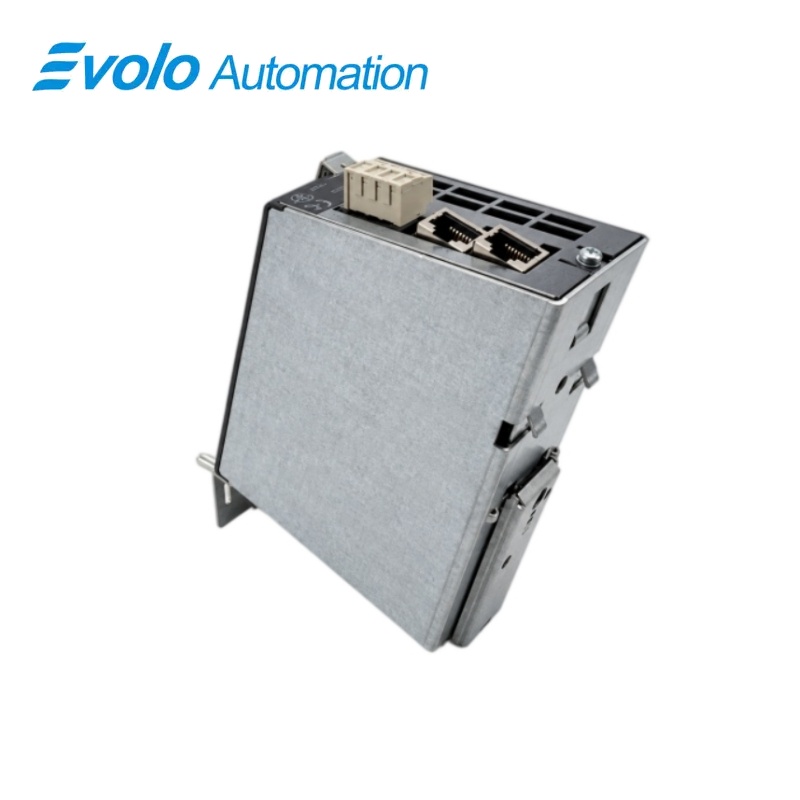

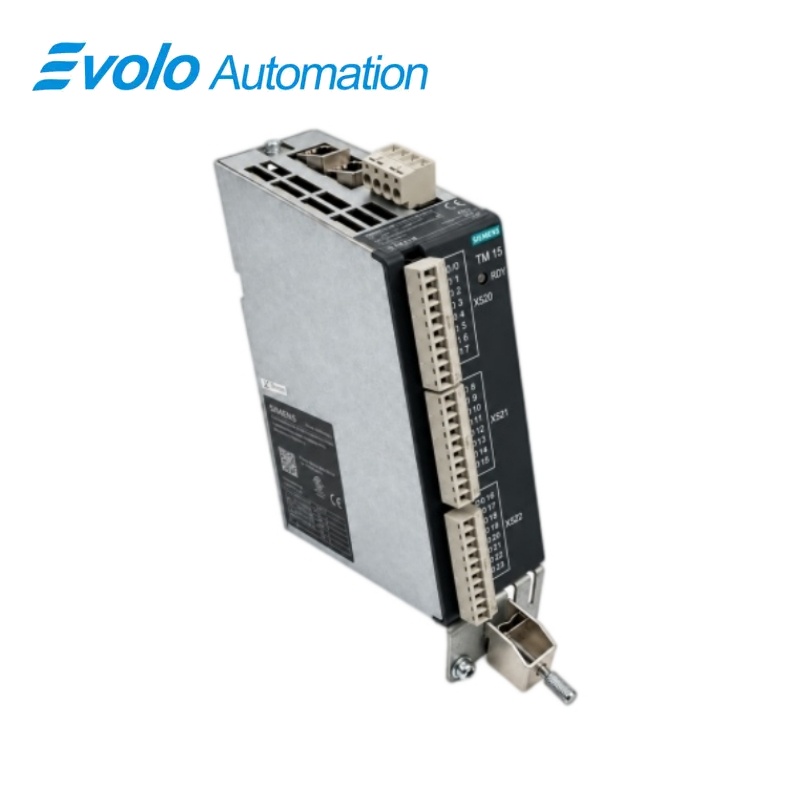

ماژول ترمینال سیمنز ۶SL۳۰۵۵-۰AA۰۰-۳FA۰ SINAMICS TM۱۵

مرور کلی

سیمنز SINAMICS TM۱۵

ماژول ترمینال ۶SL۳۰۵۵-۰AA۰۰-۳FA۰ SINAMICS TM۱۵

با استفاده از DRIVE-CLiQ، ۲۴ ورودی یا خروجی دیجیتال قابل پیکربندی جداگانه را به سیستم درایو اضافه کنید؛ این ورودی‌ها و خروجی‌ها در سه گروه عایق‌بندی‌شده قرار دارند و دارای LED وضعیت محلی هستند.

در یک نگاه

برند	زیمنس
مدل	6SL3055-0AA00-3FA0
نوع محصول	ماژول انبساط ورودی/خروجی دیجیتال
عملکرد اصلی	گسترش سیگنال‌های میدانی سیستم درایو
کاربرد	سیستم‌های کنترل درایو و حرکت DRIVE-CLiQ

جهت قابل پیکربندی

هر یک از ۲۴ کانال به‌صورت جداگانه به‌عنوان ورودی یا خروجی دیجیتال پارامتردهی می‌شود.

اتصال DRIVE-CLiQ

دو سوکت، ماژول ترمینال را در توپولوژی ارتباطی درایو ادغام می‌کنند.

نصب کابینت

پوشش روی ریل TH35 نصب می‌شود و ترمینال‌های پیچی قابل اتصال دارد.

خلاصه ی محصول

6SL3055-0AA00-3FA0 اتصالات سیگنال دیجیتال سیستم درایو SINAMICS را گسترش می‌دهد. این ماژول دارای ۲۴ کانال دوطرفه است که از نظر الکتریکی در سه گروه هشت‌تایی عزل شده‌اند و امکان تعریف ترکیب مورد نیاز ورودی‌های ماشین و خروجی‌های عملگر را در پارامترها فراهم می‌کند.

دو سوکت DRIVE-CLiQ ماژول ترمینال را به سیستم درایو متصل می‌کنند، در حالی که LEDهای اختصاص‌یافته به هر کانال وضعیت منطقی سیگنال را نمایش می‌دهند و LED چندرنگ ماژول وضعیت کاری را نشان می‌دهد.

تمرکز سفارش: جهت کانال‌ها و جریان بار گروه‌ها را برنامه‌ریزی کنید و کابل DRIVE-CLiQ را به‌صورت جداگانه برای این محصول سفارش دهید.

توابع کلیدی

ترکیب مورد نیاز سیگنال‌های دیجیتال را تخصیص دهید

هر کانال به‌صورت مستقل می‌تواند به‌عنوان DI یا DO تخصیص داده شود و رابط ترمینالی قابل پیکربندی برای ماشین فراهم می‌کند.

به زنجیره ارتباطی درایو متصل شوید

دو سوکت درایو-کلیک (DRIVE-CLiQ) امکان ادغام ماژول و اتصال مداوم در توپولوژی مجاز درایو را فراهم می‌کند.

در زمان راه‌اندازی، وضعیت فیلدها را رعایت کنید.

بیست و چهار دیود نوری سبز کانال و یک دیود نوری چندرنگی وضعیت ماژول، به شناسایی سیگنال‌های فعال و شرایط ماژول کمک می‌کنند.

مشخصات رسمی

پیکربندی کانال	۲۴ کانال دیجیتال دوطرفه که هر کدام به‌صورت جداگانه قابل پیکربندی به‌عنوان ورودی دیجیتال (DI) یا خروجی دیجیتال (DO) هستند.
گروه‌بندی الکتریکی	سه گروه عایق‌شده، هر کدام شامل هشت کانال
سوکت‌های درایو-کلیک	2
ولتاژ تغذیه الکترونیک	۲۴ ولت جریان مستقیم؛ محدوده مجاز: ۲۰٫۴ تا ۲۸٫۸ ولت جریان مستقیم
مصرف جریان الکترونیکی	۰٫۱۵ آمپر بدون بار درایو-کلیک (DRIVE-CLiQ) یا بارهای خروجی دیجیتال
حداکثر تلفات توان	3 وات
محدوده ولتاژ ورودی دیجیتال	منفی ۳۰ تا مثبت ۳۰ ولت جریان مستقیم (DC)
سطح منطقی ورودی‌ها	سطح پایین: منفی ۳۰ تا مثبت ۵ ولت؛ سطح بالا: ۱۵ تا ۳۰ ولت
تاخیرهای ورودی سخت‌افزاری معمولی	۵۰ میکروثانیه در روند صعودی؛ ۱۰۰ میکروثانیه در روند نزولی
رتبه‌بندی خروجی دیجیتال	۲۴ ولت جریان مستقیم؛ حداکثر ۰٫۵ آمپر در هر کانال
محدودیت‌های جریان خروجی گروهی	۴ آمپر در دمای ۴۰ درجه سانتی‌گراد؛ ۳ آمپر در دمای ۵۰ درجه سانتی‌گراد؛ ۲ آمپر در دمای ۶۰ درجه سانتی‌گراد
حداکثر طول کابل سیگنال میدانی	30 متر
اتصال ترمینال سیگنال	ترمینال‌های پیچی قابل فشاردهی؛ حداکثر سطح مقطع هادی ۱٫۵ میلی‌متر مربع
محدودیت‌های هادی تغذیه و فیوز	حداکثر سطح مقطع هادی ۲٫۵ میلی‌متر مربع؛ حداکثر محافظت فیوز ۲۰ آمپر
اتصال هادی محافظ	پیچ M4
دماي محیط عملیاتی	۰ تا ۶۰ درجه سانتی‌گراد تا ارتفاع ۲۰۰۰ متری
رطوبت نسبی مجاز	۵ تا ۹۵ درصد، بدون ایجاد رطوبت مưngش
ابعاد	۵۰ × ۱۵۰ × ۱۱۱ میلی‌متر (عرض × ارتفاع × عمق)

منبع رسمی: راهنمای محصول و مشخصات فنی شیمنس

پرسش‌های رایج

آیا می‌توانم ورودی‌ها و خروجی‌های دیجیتال را به‌صورت آزادانه روی مدل ۶SL3055-0AA00-3FA0 ترکیب کنم؟

بله، هر یک از ۲۴ کانال را می‌توان به‌صورت مستقل به‌عنوان ورودی یا خروجی دیجیتال پیکربندی کرد.

آیا مدل ۶SL3055-0AA00-3FA0 از اتصال DRIVE-CLiQ برای تجهیزات متحرک پشتیبانی می‌کند؟

خیر، این محصول بدون کابل DRIVE-CLiQ تأمین می‌شود.

چگونه باید گروه خروجی مدل ۶SL3055-0AA00-3FA0 را در دمای ۵۰ درجه سانتی‌گراد بارگذاری کنم؟

جریان کل این گروه را تا ۳ آمپر محدود کنید، در حالی که جریان هر خروجی در محدودهٔ ۰٫۵ آمپر آن باقی بماند.

در ورودی دیجیتال باز روی مدل ۶SL3055-0AA00-3FA0 چه اتفاقی می‌افتد؟

ورودی دیجیتال باز به‌عنوان سیگنال پایین (LOW) تفسیر می‌شود.

آیا می‌توانم کابل‌های سیگنال میدانی متصل به مدل ۶SL3055-0AA00-3FA0 را فراتر از ۳۰ متر امتداد دهم؟

خیر، حداکثر طول مجاز کابل ورودی/خروجی دیجیتال ۳۰ متر است.

نحوهٔ نصب مدل ۶SL3055-0AA00-3FA0 درون کابینت کنترل چگونه است؟

ماژول را روی ریل نصب استاندارد TH35 قفل کنید و هادی حفاظتی را به اتصال پوستهٔ M4 وصل نمایید.

آیا صفحهٔ بستن سیم زمین روی مدل ۶SL3055-0AA00-3FA0 می‌تواند همچنین به‌عنوان مکانیزم کاهش کشش عمل کند؟

خیر، ترمینال اتصال سیم زمین نباید به‌عنوان مکانیزم کاهش کشش استفاده شود.

یادداشت‌های سازگردی و سفارش

پیش از سفارش مدل ۶SL3055-0AA00-3FA0: کابل DRIVE-CLiQ، سیم‌کشی تأمین برق ۲۴ ولت و ترمینال‌های سیگنال را برای توپولوژی برنامه‌ریزی‌شده انتخاب کنید، سپس جریان خروجی را در هر گروه در دمای عملیاتی کابینت محاسبه کنید.

فهرست بازرسی سازگانی برای ۶SL3055-0AA00-3FA0

• جهت‌های ورودی‌های رقمی (DI) و خروجی‌های رقمی (DO) را که پیکربندی شده‌اند، با سیم‌کشی میدان تطبیق دهید.
• جریان تمام گروه‌های خروجی را در محدوده‌های وابسته به دما نگه دارید.
• هدایت‌کننده محافظ را متصل کنید و تخلیه تنش جداگانه‌ای برای کابل سیگنال فراهم کنید.
• کابل DRIVE-CLiQ و پلاگین‌های پوششی درب‌های پورت استفاده‌نشده را در طرح لوازم جانبی بگنجانید.
