پردازنده ارتباطی سیمنز سیماتیک نت سی‌پی ۳۴۳-۱، شماره مدل ۶GK7343-1EX11-0XE0
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
رایانامه: [email protected]
واتس‌آپ: +86-18150117685
- مرور کلی
- خلاصه ی محصول
- توابع کلیدی
- مشخصات رسمی
- پرسش‌های رایج
- یادداشت‌های سازگردی و سفارش
- مدل‌های پرفروش
- محصولات توصیه‌شده
مرور کلی
سیمنس • سیماتیک اس۷-۳۰۰ و سیماتیک نِت

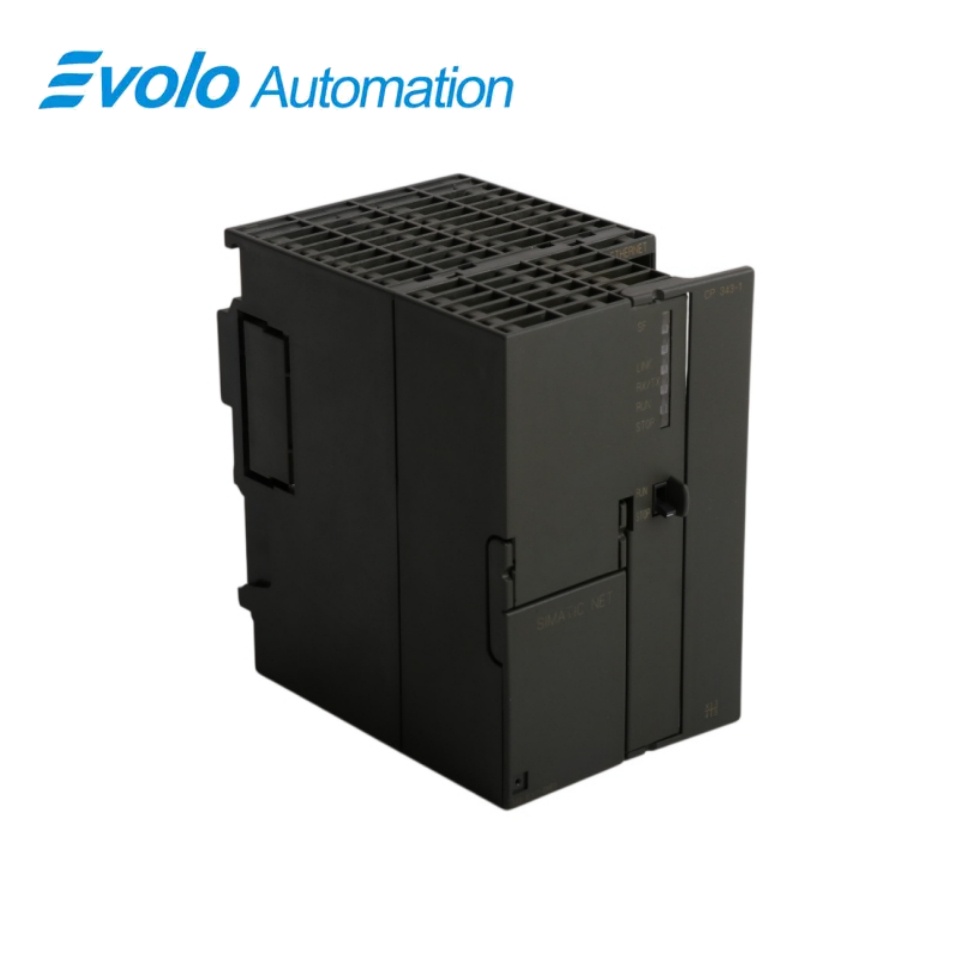

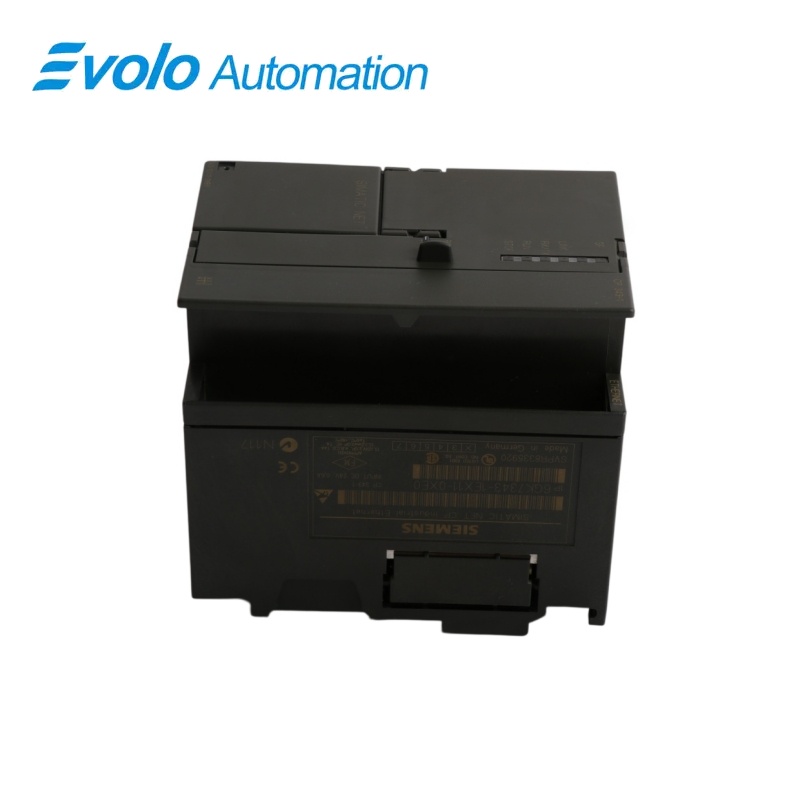

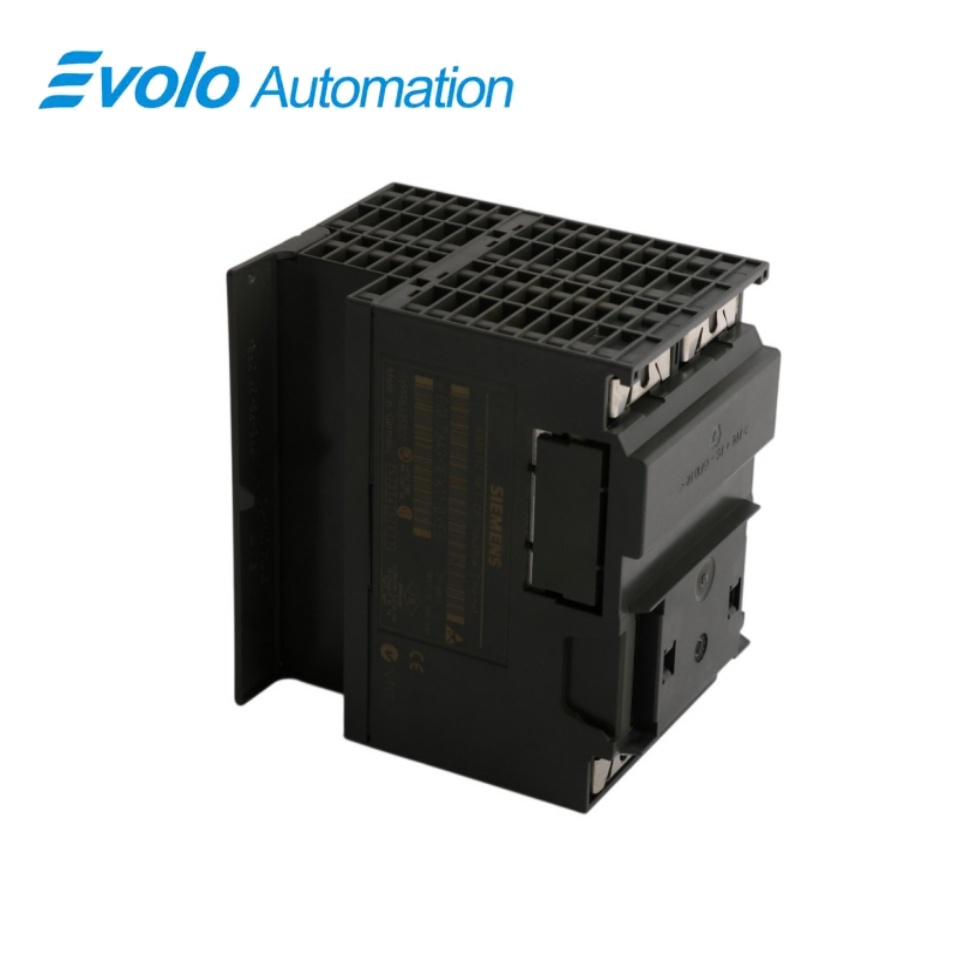

پردازنده ارتباطی سیماتیک نِت سی‌پی ۳۴۳-۱، شماره مدل ۶GK7343-1EX11-0XE0
پردازنده ارتباطی سیماتیک نِت سی‌پی ۳۴۳-۱، ایستگاه اس۷-۳۰۰ را به اترنت صنعتی متصل می‌کند و از ارتباطات باز، ارتباطات اس۷ و دسترسی پی‌جی/او‌پی پشتیبانی می‌کند.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6GK7343-1EX11-0XE0 |
| نوع محصول | پردازندهٔ ارتباطی اترنت صنعتی |
| عملکرد اصلی | اتصال ایستگاه اس۷-۳۰۰ به اترنت صنعتی برای ارتباطات باز و ارتباطات اس۷ |
| برنامه یا سری سازگان | سیستم‌های سیماتیک اس۷-۳۰۰ که از پروتکل‌های آی‌اس‌او، تی‌سی‌پی/آی‌پی، آی‌اس‌او روی تی‌سی‌پی یا یو‌دی‌پی استفاده می‌کنند |
شناسایی دقیق
شماره مدل ۶GK7343-1EX11-0XE0 را کاراکتر به کاراکتر تطبیق داده و نام کامل پردازنده ارتباطی سیماتیک نِت سی‌پی ۳۴۳-۱ را تأیید کنید.
چیدمان رابط
پیش از اتصال واحد جایگزین، منبع تغذیه‌ی نصب‌شده، درگاه‌ها، اتصالات میدانی و لوازم جانبی مورد نیاز را تأیید کنید.
بررسی پیکربندی
پروژه‌ی مهندسی تأییدشده، پارامترهای شبکه و داده‌های کاربردی به‌کاررفته در سیستم نصب‌شده را حفظ کنید.
خلاصه ی محصول
پردازنده ارتباطی سیماتیک نِت سی‌پی ۳۴۳-۱، ایستگاه اس۷-۳۰۰ را به اترنت صنعتی متصل می‌کند و از ارتباطات باز، ارتباطات اس۷ و دسترسی پی‌جی/او‌پی پشتیبانی می‌کند.
این پردازنده ارتباطی قابلیت اتصال به اترنت صنعتی را به ایستگاه سازگان‌دار اس۷-۳۰۰ اضافه می‌کند. خدمات ارتباطی باز و پشتیبانی از ارتباطات اس۷، تبادل داده‌های کنترلی و نظارتی بین کنترلرها و سیستم‌های نظارتی را فراهم می‌سازند. محدودیت‌های اتصال مستند‌شده، مهندسان را در حفظ معماری اصلی ارتباطی هنگام جایگزینی یاری می‌کنند.
توابع کلیدی
ادغام اترنت S7-300
پردازندهٔ ارتباطی قابلیت اتصال اترنت صنعتی را به ایستگاه S7-300 سازگان‌دار اضافه می‌کند.
ارتباط چندپروتکلی
خدمات ارتباطی باز و ارتباط S7 از تبادل داده‌های کنترل‌کننده و نظارتی پشتیبانی می‌کنند.
منابع اتصال تعریف‌شده
محدودیت‌های مستند اتصال به مهندسان کمک می‌کند تا معماری اصلی ارتباطی را در هنگام جایگزینی حفظ کنند.
مشخصات رسمی
| نرخ انتقال اترنت صنعتی | ۱۰ تا ۱۰۰ مگابیت بر ثانیه |
|---|---|
| TCP، ISO-on-TCP و بار مفید ISO برای هر اتصال | حداکثر ۸ کیلوبایت |
| بار مفید UDP برای هر اتصال | حداکثر ۲ کیلوبایت |
| اتصال اترنت صنعتی | ۱ اتصال الکتریکی از طریق RJ45/AUI |
| ولتاژهای تغذیه | ۵ ولت جریان مستقیم از اتصال‌دهندهٔ پشتی و ۲۴ ولت جریان مستقیم از منبع تغذیهٔ خارجی |
| اتصال‌های همزمان چندپروتکلی | حداکثر ۳۲ عدد |
| اتصال‌های گروهی | 16 |
| پروتکل‌های باز پشتیبانی‌شده | TCP، ISO-on-TCP، انتقال ISO و UDP |
| کاهش توان موتور | ۱۰ وات |
| پلتفرم پیکربندی | SIMATIC STEP 7 |
| روش برچسب‌گذاری زمانی بافر عیب‌یابی | روش SIMATIC |
| مرجع نرم‌افزار رهاشده | نگارش ۲٫۰ |
پرسش‌های رایج
خانوادهٔ کنترلری کدام است که مدل ۶GK7343-1EX11-0XE0 را پذیرا است؟
آن را فقط در ایستگاه سازگان‌شدهٔ SIMATIC S7-300 نصب کنید که توسط پیکربندی پروژه پشتیبانی می‌شود.
مدل ۶GK7343-1EX11-0XE0 چند ارتباط ارتباطی باز را می‌تواند مدیریت کند؟
بیشینهٔ مشخص‌شده، شانزده ارتباط ارتباطی باز است.
خدمات انتقالی کدام ها توسط مدل ۶GK7343-1EX11-0XE0 پشتیبانی می‌شوند؟
پردازنده ارتباطات TCP، ISO-on-TCP، انتقال ISO و UDP را پشتیبانی می‌کند.
پیش از جایگزینی مدل ۶GK7343-1EX11-0XE0 چه چیزی باید پشتیبان‌گیری شود؟
پیکربندی سخت‌افزاری، پارامترهای IP، جدول ارتباطات، نام ایستگاه و تنظیمات بلوک‌های ارتباطی را ذخیره کنید.
حداکثر اندازهٔ بار مفید TCP یا ISO روی مدل ۶GK7343-1EX11-0XE0 چقدر است؟
بیشینهٔ دادهٔ کاربر مشخص‌شده، ۸ کیلوبایت برای هر ارتباط قابل‌اعمال است.
آیا مدل ۶GK7343-1EX11-0XE0 از دسترسی مهندسی و ارتباطات S7 پشتیبانی می‌کند؟
بله؛ تعداد اتصالات PG/OP و S7 را در محدودیت‌های منابع ذکرشده نگه دارید.
پس از نصب مدل ۶GK7343-1EX11-0XE0 چه چیزی باید آزمایش شود؟
راه‌اندازی ایستگاه، ارتباطات IP، تمام اتصالات پیکربندی‌شده، دسترسی PG/OP، عیب‌یابی و تبادل داده‌های کاربردی را تأیید کنید.
یادداشت‌های سازگردی و سفارش
فهرست بررسی سازگاری
- سازگاری CPU مدل S7-300 نصب‌شده و نرم‌افزار STEP 7 را بررسی کنید.
- پارامترهای IP و تمام اتصالات ارتباطی پیکربندی‌شده را حفظ کنید.
- مصرف کلی اتصالات را در محدودیت‌های مستند‌شده نگه دارید.
