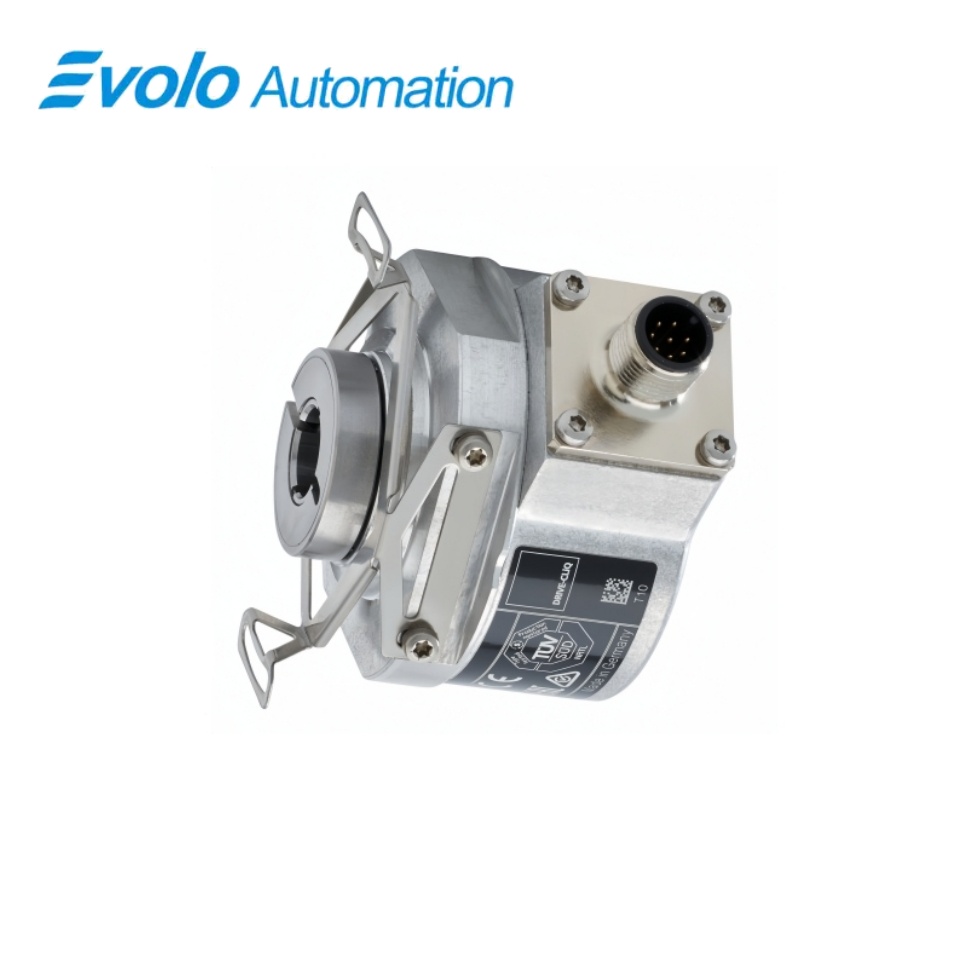

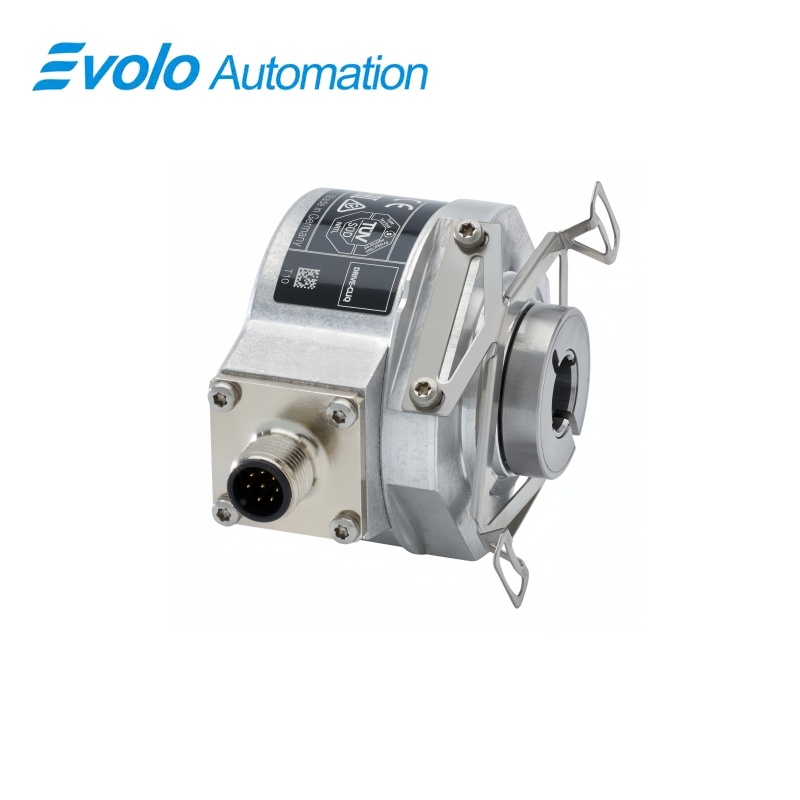

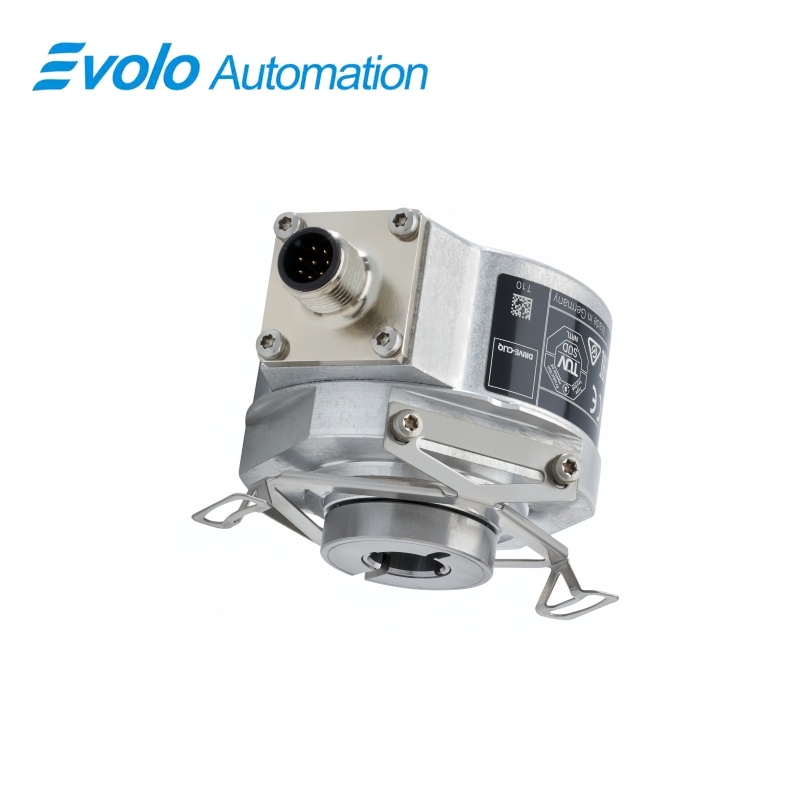

انکودر مطلق تک‌چرخشی ۲۴ بیتی شیمنس با رابط درایو-کلیک، محور توخالی به قطر ۱۲ میلیمتر ۶FX2001-5WD13-1AA0
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
رایانامه: [email protected]
واتس‌آپ: +86-18150117685
- مرور کلی
- خلاصه ی محصول
- توابع کلیدی
- مشخصات رسمی
- پرسش‌های رایج
- یادداشت‌های سازگردی و سفارش
- مدل‌های پرفروش
- محصولات توصیه‌شده
مرور کلی
سینمنز • سیستم‌های اندازه‌گیری انکودر کنترل حرکت
کد محصول ۶FX2001-5WD13-1AA0، انکودر مطلق تک‌چرخشی ۲۴ بیتی با رابط DRIVE-CLiQ و شافت توخالی ۱۲ میلی‌متری
انکودر مطلق سینمنز دستگاهی بازخوردی تک‌چرخشی ۲۴ بیتی است که از رابط DRIVE-CLiQ برای ارتباط استفاده می‌کند، دارای اتصال شعاعی M12 و شافت توخالی ۱۲ میلی‌متری برای کاربردهای صنعتی کنترل حرکت
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | ۶FX2001-5WD13-1AA0 |
| نوع محصول | انکودر مطلق تک‌چرخشی با شافت توخالی |
| عملکرد اصلی | ارائه بازخورد مکان مطلق ۲۴ بیتی از طریق رابط DRIVE-CLiQ |
| برنامه یا سری سازگان | درایوهای کنترل حرکت با استفاده از DRIVE-CLiQ و اتصال شافت توخالی ۱۲ میلی‌متری |
شناسایی دقیق
شماره مدل ۶FX2001-5WD13-1AA0 را کاراکتر به کاراکتر تطبیق داده و نام کامل انکودر مطلق تک‌چرخشی ۲۴ بیتی با رابط DRIVE-CLiQ و شافت توخالی ۱۲ میلی‌متری را تأیید کنید.
چیدمان رابط
پیش از اتصال واحد جایگزین، منبع تغذیه‌ی نصب‌شده، درگاه‌ها، اتصالات میدانی و لوازم جانبی مورد نیاز را تأیید کنید.
بررسی پیکربندی
پروژه‌ی مهندسی تأییدشده، پارامترهای شبکه و داده‌های کاربردی به‌کاررفته در سیستم نصب‌شده را حفظ کنید.
خلاصه ی محصول
انکودر مطلق سینمنز دستگاهی بازخوردی تک‌چرخشی ۲۴ بیتی است که از رابط DRIVE-CLiQ برای ارتباط استفاده می‌کند، دارای اتصال شعاعی M12 و شافت توخالی ۱۲ میلی‌متری برای کاربردهای صنعتی کنترل حرکت
کد تک‌چرخشی ۲۴ بیتی اطلاعات دقیق موضع مطلق را برای وظایف سروو و حرکتی فراهم می‌کند. رابط شعاعی M12 به‌صورت مستقیم و از طریق کابلی با حداکثر طول ۱۰۰ متر به الکترونیک درایوهای سازگان‌دار سیمنس متصل می‌شود. این انکودر از سرعت‌های چرخشی بالا، لرزش‌های صنعتی و محافظت مکانیکی IP67 پشتیبانی می‌کند.
توابع کلیدی
بازخورد موضعی با وضوح بالا
کد تک‌چرخشی ۲۴ بیتی اطلاعات دقیق موضع مطلق را برای وظایف سروو و حرکتی فراهم می‌کند.
ارتباط یکپارچه DRIVE-CLiQ
رابط شعاعی M12 به‌صورت مستقیم و از طریق کابلی با حداکثر طول ۱۰۰ متر به الکترونیک درایوهای سازگان‌دار سیمنس متصل می‌شود.
طراحی مکانیکی مقاوم
کُدگذار از سرعت چرخش بالا، لرزش صنعتی و محافظت پوستهٔ IP67 پشتیبانی می‌کند.
مشخصات رسمی
| ولتاژ کار | ۲۴ ولت جریان مستقیم ±۲۰٪ |
|---|---|
| مصرف جریان معمولی | ۳۷ میلی‌آمپر |
| رابط ارتباطی | درایو-کلیک |
| وضوح مطلق | 24 بیت |
| ردیف افزایشی | ۲۰۴۸ دور بر ثانیه، ۱ ولت پیک تا پیک؛ فقط درون کُدگذار |
| اتصال | سوکت رادیال M12 DRIVE-CLiQ |
| حداکثر طول کابل | 100 m |
| بیشترین سرعت الکتریکی | ۱۴۰۰۰ دور در دقیقه |
| بیشترین سرعت مکانیکی | ۱۵۰۰۰ دور در دقیقه |
| قطر محور توخالی | 12 میلیمتر |
| طول محور | 24 mm |
| بیشینه شتاب زاویه‌ای | ۱۰۰٬۰۰۰ رادیان بر ثانیهٔ مربع |
| محافظت پوسته | IP67 |
| محافظت ورودی شفت | IP64 |
| دمای کاری | منفی ۳۰ تا ۱۰۰ درجهٔ سانتی‌گراد |
| بیشینهٔ بار شفت در سرعت‌های کمتر یا مساوی ۶۰۰۰ دور بر دقیقه | ۴۰ نیوتون محوری / ۶۰ نیوتون شعاعی |
| وزن خالص | 0.35 کیلوگرم |
پرسش‌های رایج
کدام رابط درایو برای ۶FX2001-5WD13-1AA0 لازم است؟
از پورت سازگان‌دار DRIVE-CLiQ و اتصال شعاعی تأییدشدهٔ M12 استفاده کنید.
کدام شفت باید هنگام نصب ۶FX2001-5WD13-1AA0 با آن تطبیق داده شود؟
اتصال مکانیکی باید با شفت توخالی ۱۲ میلی‌متری سازگان داشته باشد، بدون اینکه بارهای مجاز شفت را تجاوز کند.
حداکثر طول کابل بازخورد برای ۶FX2001-5WD13-1AA0 چقدر است؟
اتصال به الکترونیک‌های پایین‌دست را در محدودهٔ اعلام‌شدهٔ ۱۰۰ متری حفظ کنید.
آیا ۶FX۲۰۰۱-۵WD۱۳-۱AA۰ می‌تواند با سرعتی بالاتر از ۱۴۰۰۰ دور بر دقیقه کار کند؟
حداکثر سرعت الکتریکی ۱۴۰۰۰ دور بر دقیقه است، هرچند طراحی مکانیکی تا ۱۵۰۰۰ دور بر دقیقه رتبه‌بندی شده است.
پیش از جایگزینی ۶FX۲۰۰۱-۵WD۱۳-۱AA۰ چه مواردی باید بررسی شوند؟
هندسهٔ شفت، جهت نصب، جهت اتصال‌دهنده، مسیر کابل و پیکربندی فیدبک درایو را تأیید کنید.
در حین نصب ۶FX۲۰۰۱-۵WD۱۳-۱AA۰ چگونه باید آن را محافظت کرد؟
از ضربه، آلودگی و بارگذاری محوری یا شعاعی بیش از حد جلوگیری کنید و در عین حال حفاظت مشخص‌شدهٔ پوشش را حفظ نمایید.
کدام بررسی راه‌اندازی برای ۶FX۲۰۰۱-۵WD۱۳-۱AA۰ مهم است؟
موقعیت مطلق، جهت چرخش، شناسایی انکودر و پایداری فیدبک در سرتاسر محدودهٔ سرعت مورد نیاز را تأیید کنید.
یادداشت‌های سازگردی و سفارش
فهرست بررسی سازگاری
- فقط با رابط کدگذار سازگان‌دار DRIVE-CLiQ استفاده شود.
- محور توخالی ۱۲ میلی‌متری و آرایش نصب مکانیکی را تطبیق دهید.
- بار کابل و محور را در محدوده‌های اعلام‌شده نگه دارید.
