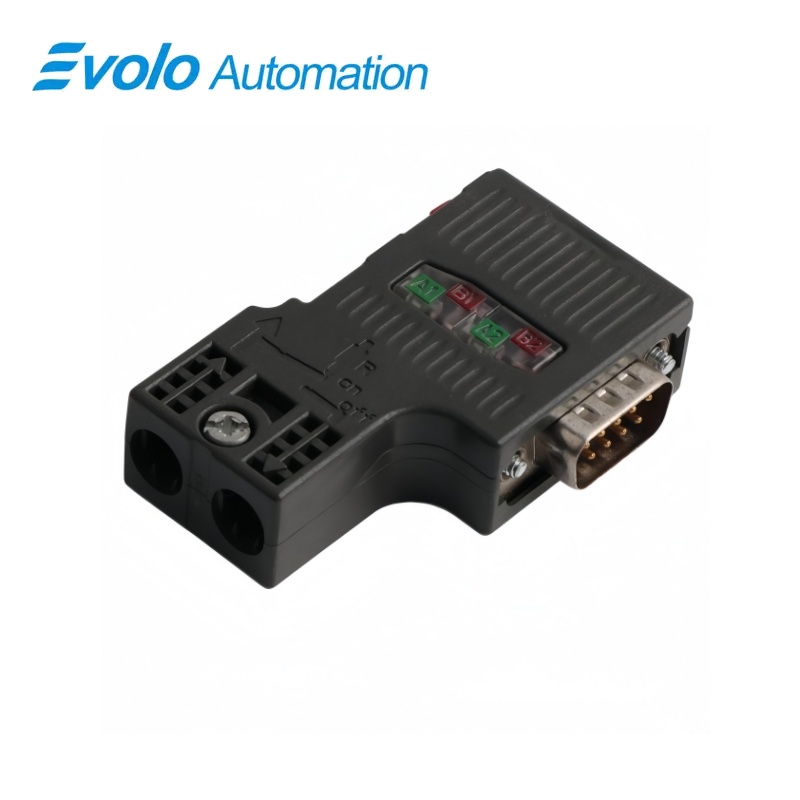

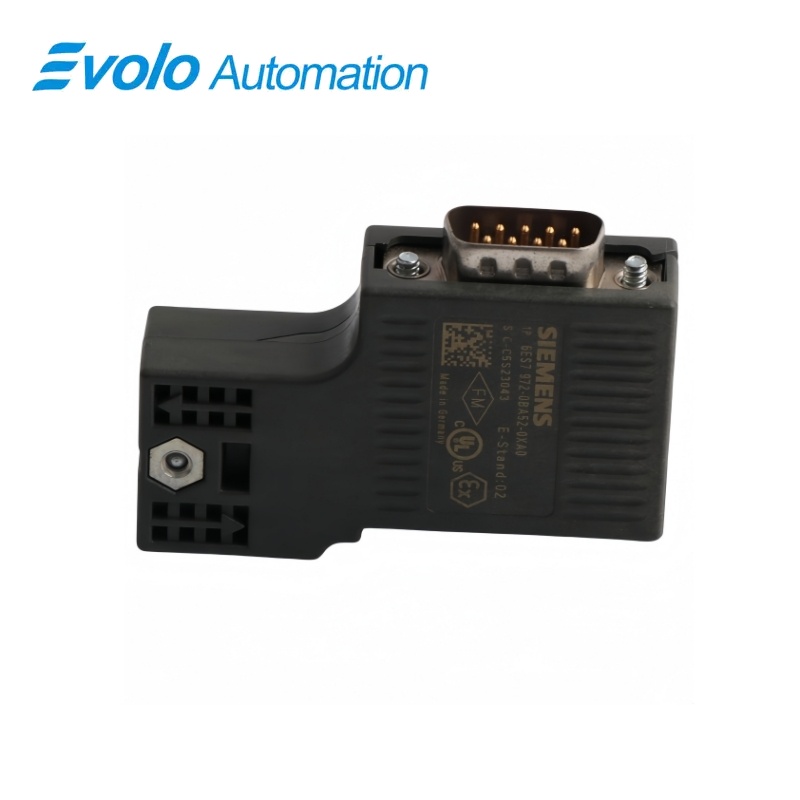

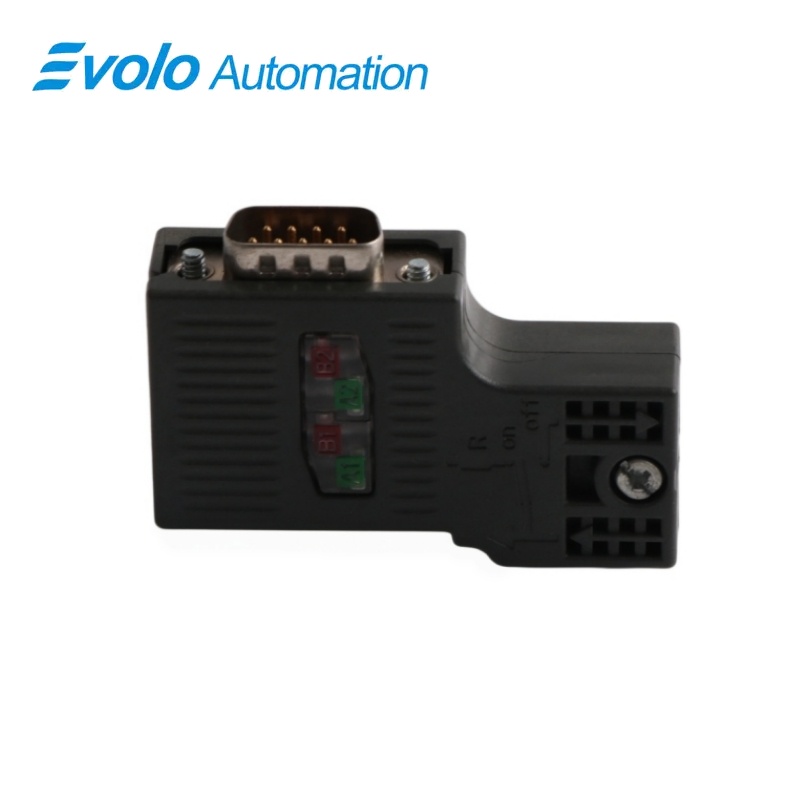

کانکتور اتوبوس PROFIBUS سیمنز ۶ES۷۹۷۲-۰BA۵۲-۰XA۰ SIMATIC FastConnect با زاویه ۹۰ درجه و بدون سوکت PG

مرور کلی

سیمنز سیماتیک پروفسیبوس

اتصال‌دهنده باس ۹۰ درجه فست‌کانکت سیماتیک PROFIBUS مدل ۶ES۷۹۷۲-۰BA۵۲-۰XA۰ بدون سوکت دستگاه برنامه‌ریزی

اتصال‌دهنده‌ای ۹۰ درجه‌ای فست‌کانکت PROFIBUS با قابلیت فعال‌سازی/غیرفعال‌سازی پایان‌دهی باس و بدون سوکت برای دستگاه برنامه‌ریزی.

در یک نگاه

برند	زیمنس
مدل	6ES7972-0BA52-0XA0
نوع محصول	کانکتور باس PROFIBUS
عملکرد اصلی	اتصال کابل ایستگاه به باس
کاربرد	شبکه‌های PROFIBUS RS ۴۸۵

پایان‌دهی کابل فست‌کانکت

ترمینال‌های جابجایی عایق یکپارچه، کابل نصب PB FC دو هسته‌ای را متصل می‌کنند.

پایان‌دهی قابل تنظیم

ترکیب مقاومتی یکپارچه از طریق کلید لغزنده فعال می‌شود.

سوکت PG وجود ندارد

اتصال‌دهنده نسخه‌ای است که اتصال جداگانه برای دستگاه برنامه‌ریزی ندارد.

خلاصه ی محصول

6ES7972-0BA52-0XA0 اتصال‌دهنده یک ایستگاه PROFIBUS را با کابل اتوبوس RS 485 آن با استفاده از ترمینال‌های جابجایی عایق FastConnect به هم متصل می‌کند.

خروجی کابل زاویه‌دار، تثبیت‌کنندهٔ داخلی کابل و قفل پیچی، اتصال کابل را تضمین می‌کنند؛ در عین حال، کلید لغزنده انتخاب ترمیناسیون اتوبوس را فراهم می‌سازد.

تمرکز سفارش: نسخهٔ خروجی کابل ۹۰ درجه و بدون سوکت PG را انتخاب کنید، از کابل نصب دوهدی دو رشته‌ای PB FC مشخص‌شده استفاده کنید و ترمیناسیون را بر اساس موقعیت ایستگاه روی اتوبوس تنظیم نمایید.

توابع کلیدی

ترمیناسیون کابل نصب PROFIBUS را انجام دهید

دو اتصال کابلی، کابل نصب دوهدی دو رشته‌ای PB FC مشخص‌شده را از طریق تماس‌های داخلی جابجایی عایق پذیرفته می‌کنند.

ایستگاه شبکه را متصل کنید

پلاگین ساب‌دی نه‌پینی، اتصال الکتریکی را به دستگاه PROFIBUS ایجاد می‌کند.

ترمیناسیون انتهای اتوبوس را تنظیم کنید

ترکیب مقاومت‌های داخلی از طریق کلید لغزنده هنگام نیاز به پایان‌دهی در انتهای باس متصل می‌شود.

مشخصات رسمی

محدوده نرخ انتقال PROFIBUS DP	۹/۶ کیلوبیت بر ثانیه تا ۱۲ مگابیت بر ثانیه
امکان اتصال کابل باس	دو اتصال برای کابل نصب دوهدی PB FC
رابط ایستگاه	یک اتصال‌دهنده زیر-D نه‌پینه
فناوری پایان‌دهی کابل	تماس‌های جابجایی عایق یکپارچه
شبکه‌ی قطع اتصال	ترکیب مقاومت یکپارچه با کلید لغزنده
زاویه خروج کابل	90°
مکانیسم قفل	اتصال پیچی
ماده‌ای برای ساخت جعبه	پلاستیک
رتبه‌بندی حفاظتی	IP20
دمای محیط عملیاتی	از ۲۵- تا ۶۰+ درجه سانتی‌گراد
دمای نگهداری و حمل‌ونقل	۴۰- تا ۷۰+ درجه سانتی‌گراد
ابعاد (عرض × ارتفاع × عمق)	۱۵٫۸ × ۵۹ × ۳۵٫۶ میلی‌متر
وزن خالص	۳۶ گرم
آزادسازی کابل از تنش	یکپارچه
سوکت اتصال PG	نصب نشده
ویژگی محتوای سیلیکونی	فاقد سیلیکون

منبع رسمی: برگه داده‌های دقیق اتصال‌دهنده پروفی‌باس شیمنس

پرسش‌های رایج

آیا می‌توانم دستگاه برنامه‌ریزی را مستقیماً از طریق ۶ES۷۹۷۲-۰BA۵۲-۰XA۰ به‌هم متصل کنم؟

خیر، این نسخه فیش اتصال دستگاه برنامه‌ریزی (PG) ندارد.

ساختار کابلی کدام نوع برای ترمینال‌های فست‌کانکت ۶ES۷۹۷۲-۰BA۵۲-۰XA۰ در نظر گرفته شده است؟

ترمینال‌های جابجایی عایق یکپارچه برای کابل نصب فست‌کانکت پروفی‌باس دو هسته‌ای طراحی شده‌اند.

آیا ۶ES۷۹۷۲-۰BA۵۲-۰XA۰ می‌تواند بخش پروفی‌باس DP با نرخ انتقال ۱۲ مگابیت بر ثانیه را پشتیبانی کند؟

بله، محدوده نرخ انتقال مشخص‌شده آن از ۹/۶ کیلوبیت بر ثانیه تا ۱۲ مگابیت بر ثانیه گسترده است.

روشن‌کردن پایان‌بندی باس روی ۶ES۷۹۷۲-۰BA۵۲-۰XA۰ چگونه انجام می‌شود؟

سوئیچ لغزنده ترکیب مقاومت پایان‌بندی یکپارچه را وصل می‌کند.

برای جهت کابل در مدل ۶ES7972-0BA52-0XA0 چه فاصله‌ای لازم است؟

اتصال‌دهنده از خروجی کابل ۹۰ درجه استفاده می‌کند، بنابراین نصب باید امکان مسیریابی زاویه‌دار را فراهم کند.

آیا مدل ۶ES7972-0BA52-0XA0 در محیطی با دمای کابینت تا ۶۰ °C قابل بهره‌برداری است؟

بله، ۶۰ °C بالاترین حد محدودهٔ عملیاتی مشخص‌شده (از ۲۵- تا ۶۰+) است.

آیا مدل ۶ES7972-0BA52-0XA0 از نگهداری مکانیکی کابل پشتیبانی می‌کند؟

بله، اتصال‌دهنده شامل سیستم کاهش تنش کابل است و از طریق اتصال پیچی به دستگاه ثابت می‌شود.

یادداشت‌های سازگردی و سفارش

پیش از سفارش مدل ۶ES7972-0BA52-0XA0: فاصلهٔ لازم برای خروجی کابل، ساختار کابل PB FC و نیاز به نقطهٔ دسترسی جداگانهٔ PG را تأیید کنید و پایانهٔ یکپارچه را متناسب با توپولوژی باس تنظیم نمایید.

فهرست بررسی سازگاری برای مدل ۶ES7972-0BA52-0XA0

• فضای لازم برای خروجی کابل ۹۰ درجه را اختصاص دهید.
• از کابل نصب دو هسته‌ای PB FC مورد نظر استفاده کنید.
• اتصال‌دهنده را بر اساس آرایش انتهای باس انتخاب کنید.
• اگر سوکت PG مورد نیاز باشد، گزینه‌ای دیگر را انتخاب کنید.
