ماژول ترمینال سیمنز ۶ES۷۱۹۳-۴CB۱۰-۰AA۰ SIMATIC ET ۲۰۰S TM-E۱۵C۲۳-۰۱
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
ایمیل: [email protected]
واتس‌اپ: +86-18150117685
- مرور کلی
- مدل‌های پرفروش
- محصولات پیشنهادی
مرور کلی
- ترمینال‌های ۱ تا ۳ و ۵ تا ۷ را مطابق با ماژول الکترونیکی به‌کار ببرید.
- در صورت نیاز، نقاط فرود کمکی را در جای دیگری فراهم کنید.
- پتانسیل پیوستهٔ مورد نظر AUX1 را حفظ کنید.
- آماده‌سازی رساناهای پایانی فنری به طول برداشتن عایق ۱۱ میلی‌متر

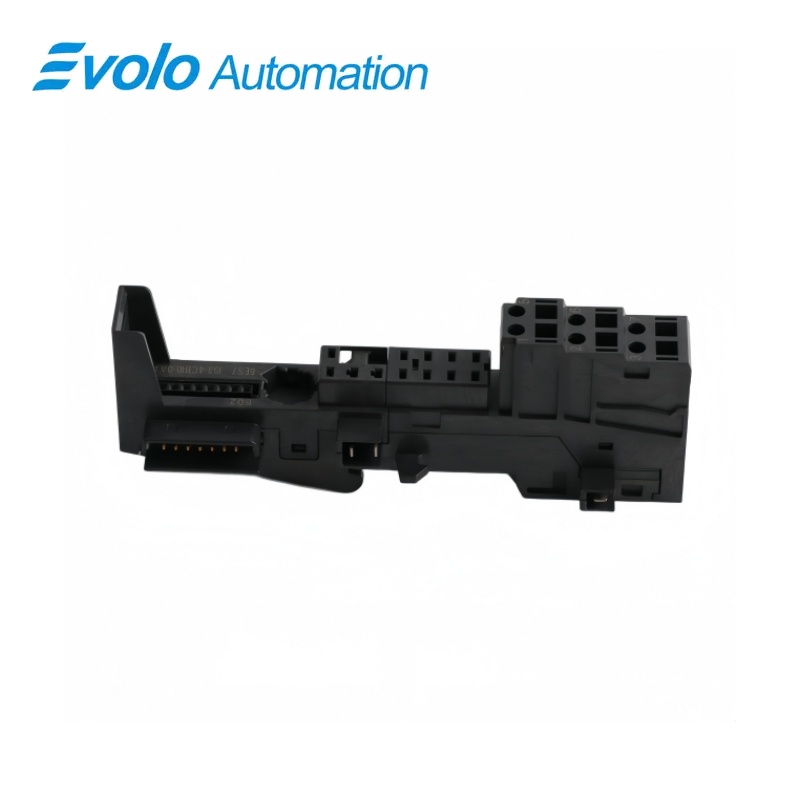

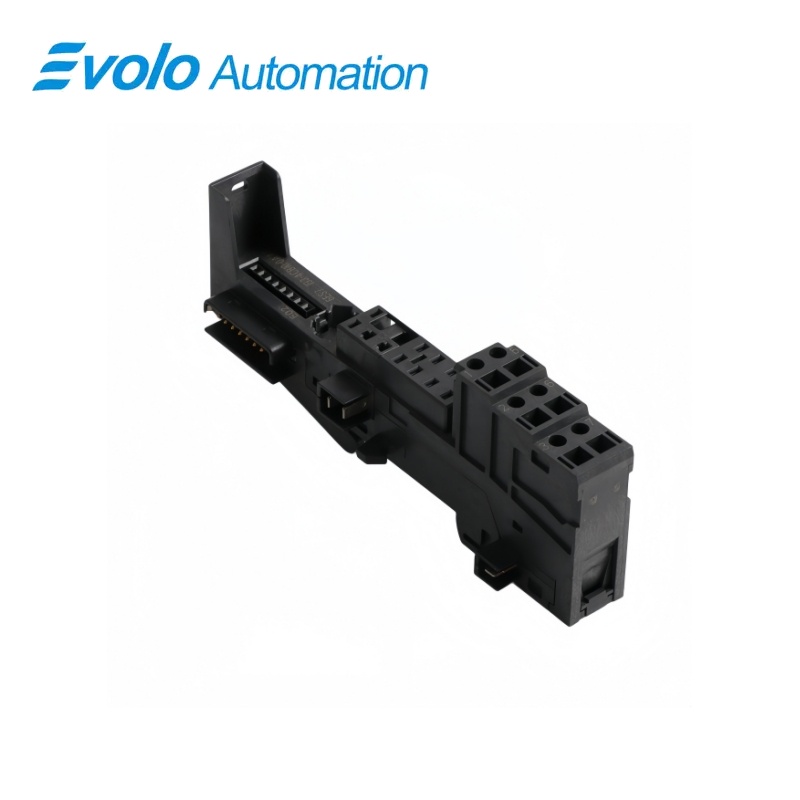

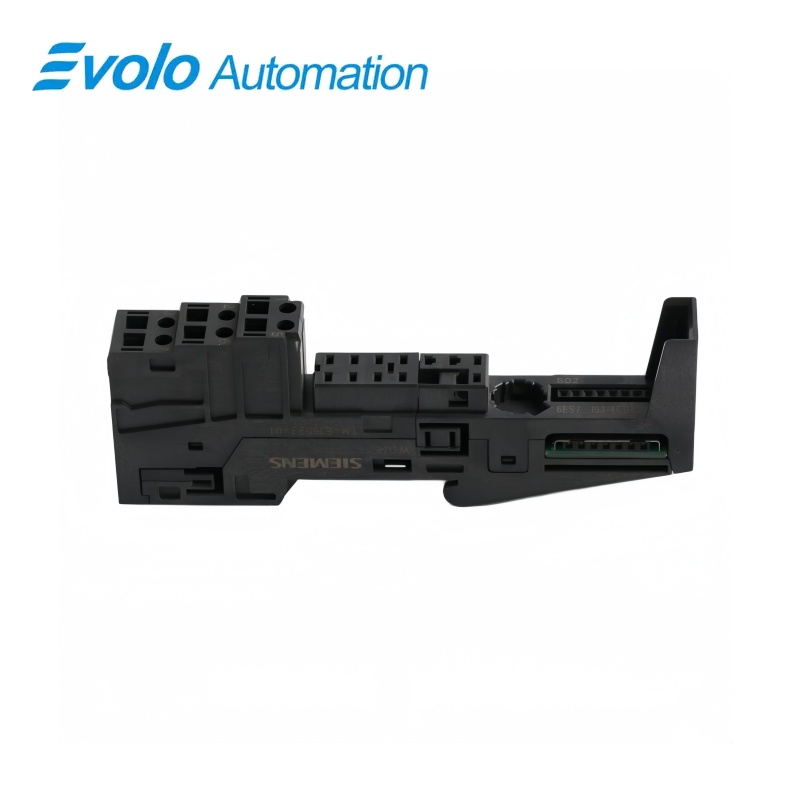

ماژول ترمینال ۶ES۷۱۹۳-۴CB۱۰-۰AA۰ SIMATIC ET ۲۰۰S TM-E۱۵C۲۳-۰۱
پایهٔ ترمینال فنری با شش اتصال شماره‌گذاری‌شده و اتوبوس AUX۱ پیوسته بدون ترمینال‌های کمکی محلی.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6ES7193-4CB10-0AA0 |
| نوع محصول | پایهٔ ترمینال ماژول الکترونیکی |
| عملکرد اصلی | اتصال پایانی فشردهٔ سیم‌های میدانی |
| کاربرد | ماژول‌های الکترونیکی ET 200S |
شش اتصال میدانی
ترمینال‌های ۱ تا ۳ و ۵ تا ۷ سیگنال‌هایی را منتقل می‌کنند که توسط ماژول الکترونیکی اختصاص داده شده‌اند.
AUX1 از اینجا عبور می‌کند.
پتانسیل کمکی به‌صورت پیوسته باقی می‌ماند و نقطه‌ای برای اتصال محلی AUX1 وجود ندارد.
ارتفاع فشرده‌ی ترمینال‌ها
housing ۱۲۰ میلی‌متری با الگوی ترمینال‌های کاهش‌یافتهٔ ۲ × ۳ سازگان دارد.
خلاصه ی محصول
6ES7193-4CB10-0AA0 پایهٔ ترمینال فنری TM-E15C23-01 برای ماژول‌های الکترونیکی در ایستگاه ET 200S است.
الگوی کاهش‌یافتهٔ ترمینال‌ها شش موقعیت شماره‌گذاری‌شده را که توسط ماژول‌های مناسب مورد نیاز است فراهم می‌کند، در حالی که اتوبوس کمکی از طریق ایستگاه به‌صورت داخلی حفظ می‌شود.
توابع کلیدی
شش سیگنال اختصاص‌داده‌شده را پایانه‌بندی کنید.
ماژول الکترونیکی عملکرد ترمینال‌های ۱، ۲، ۳، ۵، ۶ و ۷ را تعیین می‌کند.
حفظ اتصال کمکی پیوسته
اتصال اتوبوس داخلی AUX1 به گروه پتانسیل قبلی بدون نمایان شدن در ترمینال‌های میدانی.
پیش‌سیم‌کشی پایه فنری فشرده
هدایت‌کننده‌های میدانی می‌توانند هنگام تعویض ماژول الکترونیکی روی پایه ترمینال باقی بمانند.
مشخصات رسمی
| آرایش ترمینال | ۲ × ۳ اتصال |
|---|---|
| فناوری اتصال | ترمینال‌های فنری |
| جایگاه‌های ترمینال شماره‌گذاری‌شده | ۱ تا ۳ و ۵ تا ۷ |
| چیدمان اتوبوس کمکی | اتوبوس AUX1 پیوسته بدون دسترسی از طریق ترمینال‌های میدانی |
| محدودهٔ رسانای بدون عایق، جامد و انعطاف‌پذیر | ۰٫۱۴ تا ۲٫۵ میلی‌متر مربع |
| محدودهٔ رسانای انعطاف‌پذیر با فرول | ۰٫۱۴ تا ۱٫۵ میلی‌متر مربع |
| طول برداشتن عایق سیم | 11 میلی‌متر |
| تعداد رساناها در هر ترمینال | ۱؛ یا به‌طور جایگزین ۲ عدد که مجموع سطح مقطع آن‌ها در یک فرول مشترک حداکثر ۱٫۵ میلی‌متر مربع باشد |
| حداکثر قطر عایق سیم | ۳٫۱ میلی‌متر در سطح مقطع ۱٫۵ میلی‌متر مربع؛ ۳٫۸ میلی‌متر در سطح مقطع ۲٫۵ میلی‌متر مربع |
| ابزار آزادسازی ترمینال | پیچ‌گوشتی با تیغه‌ای به عرض ۳ میلی‌متر |
| ابعاد (عرض × ارتفاع × عمق) | ۱۵ × ۱۲۰ × ۴۳ میلی‌متر |
| وزن تقریبی ماژول | 55 گرم |
پرسش‌های رایج
آیا می‌توانم سیم هادی حفاظتی را به ترمینال AUX1 روی ۶ES7193-4CB10-0AA0 وصل کنم؟
خیر، این پایه AUX1 را درون خود دارد اما دسترسی ترمینالی محلی به آن اتوبوس را فراهم نمی‌کند.
آیا ۶ES7193-4CB10-0AA0 شامل ترمینال‌های شماره‌گذاری‌شدهٔ ۴ و ۸ می‌شود؟
خیر، اتصالات میدانی شماره‌گذاری‌شدهٔ آن محدود به اعداد ۱ تا ۳ و ۵ تا ۷ است.
آیا ۶ES7193-4CB10-0AA0 می‌تواند به‌عنوان پایهٔ ترمینال برای ۶ES7132-4BD02-0AA0 استفاده شود؟
بله، TM-E15C23-01 یک پایهٔ سازگون با ترمینال‌های فنری برای آن ماژول خروجی استاندارد چهار کاناله است.
ارتفاع ۶ES7193-4CB10-0AA0 در مقایسه با یک پایهٔ TM-E به طول ۱۳۲ میلی‌متر چقدر است؟
ارتفاع پوستهٔ آن ۱۲۰ میلی‌متر است که ۱۲ میلی‌متر کوتاه‌تر از یک پایهٔ ۱۳۲ میلی‌متری است.
آیا باید برای هر هادی متصل به ۶ES7193-4CB10-0AA0، فرول اضافه کنم؟
خیر، این ترمینال همچنین هادی‌های رسانا بدون عایق (جامد و انعطاف‌پذیر) را در محدودهٔ مشخص‌شدهٔ ۰٫۱۴ تا ۲٫۵ میلی‌متر مربع می‌پذیرد.
آیا مسیر AUX1 در ۶ES7193-4CB10-0AA0 می‌تواند یک گروه کمکی جداشده و عایق‌بندی‌شده را راه‌اندازی کند؟
خیر، مسیر AUX1 به‌صورت پیوسته با گروه پتانسیل سمت چپ باقی می‌ماند.
سیگنال‌های میدانی روی ۶ES7193-4CB10-0AA0 چگونه به ترمینال‌ها اختصاص داده می‌شوند؟
ماژول الکترونیکی قرارداده‌شده، عملکرد سیگنالی هر اتصال شماره‌گذاری‌شده را تعیین می‌کند.
