واحد پردازشی مرکزی سیمنز سیماتیک اِی‌تی ۲۰۰S آی‌ام۱۵۱-۸ پی‌ان/دی‌پی، مدل ۶ES7151-8AB01-0AB0
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
رایانامه: [email protected]
واتس‌آپ: +86-18150117685
- مرور کلی
- خلاصه ی محصول
- توابع کلیدی
- مشخصات رسمی
- پرسش‌های رایج
- یادداشت‌های سازگردی و سفارش
- مدل‌های پرفروش
- محصولات توصیه‌شده
مرور کلی
سیمنس · سیماتیک ET ۲۰۰S

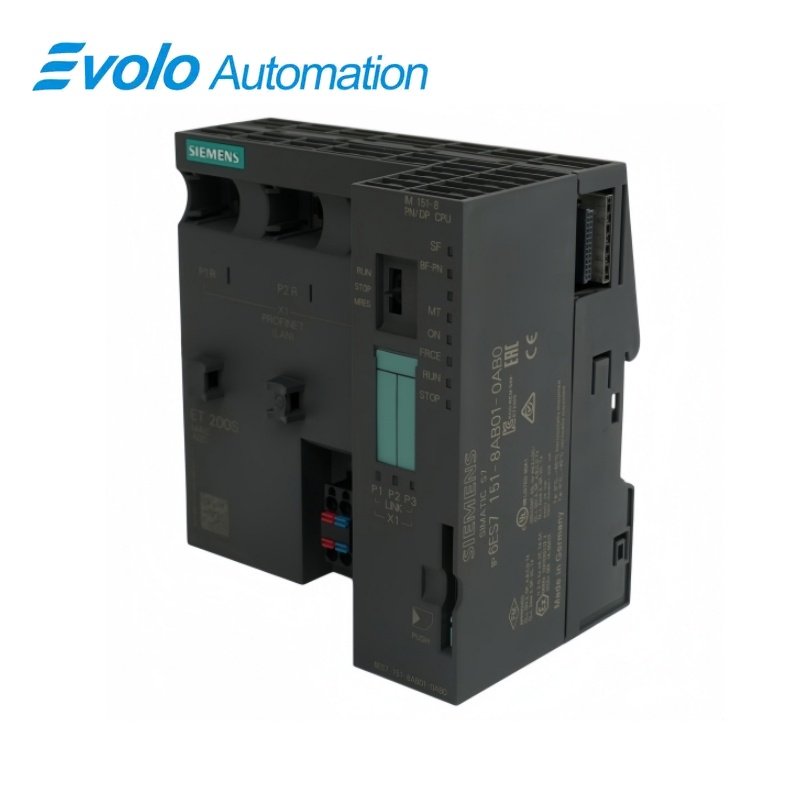

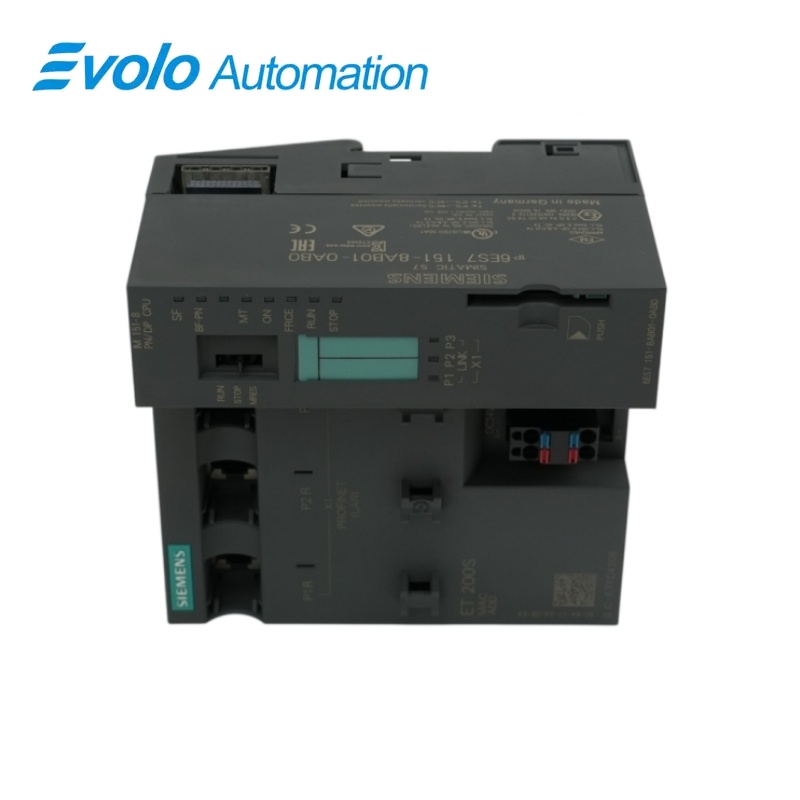

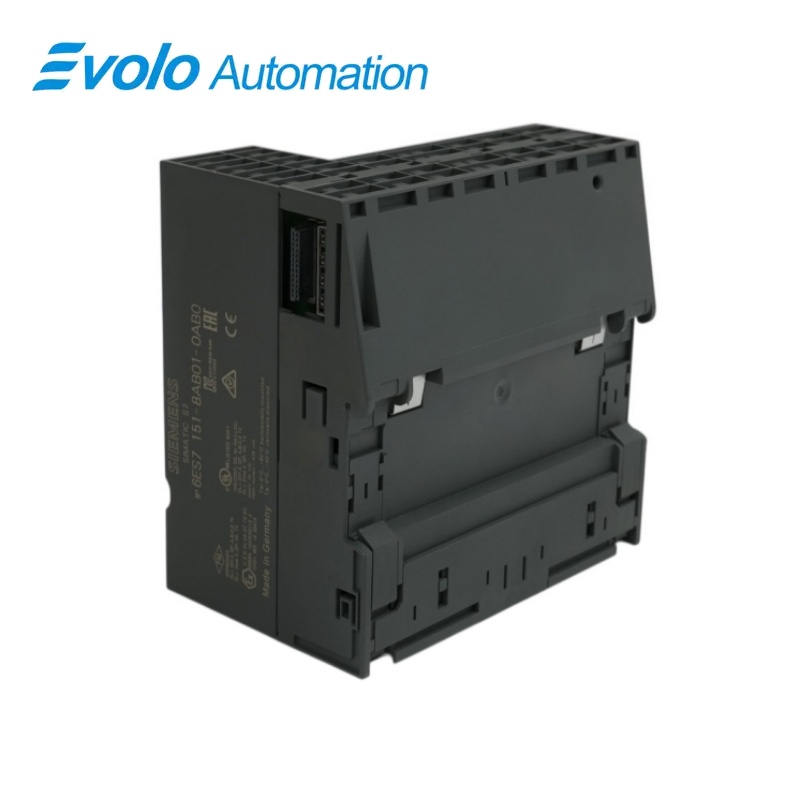

6ES7151-8AB01-0AB0 SIMATIC ET 200S IM151-8 PN/DP CPU
این واحدهای پردازشی مرکزی (CPU) حافظهٔ کاری ۱۹۲ کیلوبایتی، رابط کنترل‌کنندهٔ IO سه‌پورتهٔ PROFINET و ذخیره‌سازی پروژه مبتنی بر MMC را فراهم می‌کنند.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6ES7151-8AB01-0AB0 |
| نوع محصول | ماژول رابط توزیع‌شدهٔ CPU PROFINET |
| عملکرد اصلی | ترکیبی از پردازش CPU ET 200S با یک کنترل‌کنندهٔ IO PROFINET سه‌پورتهٔ یکپارچه |
| برنامه یا سری سازگان | سلول‌های خودکارسازی توزیع‌شدهٔ ET 200S با قابلیت اتصال PROFINET و در صورت نیاز DP |
شناسایی دقیق
شمارهٔ مقالهٔ 6ES7151-8AB01-0AB0 را کاراکتر به کاراکتر تطبیق داده و نام کامل SIMATIC ET 200S IM151-8 PN/DP CPU را تأیید کنید.
چیدمان رابط
پیش از اتصال واحد جایگزین، منبع تغذیه‌ی نصب‌شده، درگاه‌ها، اتصالات میدانی و لوازم جانبی مورد نیاز را تأیید کنید.
بررسی پیکربندی
پروژه‌ی مهندسی تأییدشده، پارامترهای شبکه و داده‌های کاربردی به‌کاررفته در سیستم نصب‌شده را حفظ کنید.
خلاصه ی محصول
این واحدهای پردازشی مرکزی (CPU) حافظهٔ کاری ۱۹۲ کیلوبایتی، رابط کنترل‌کنندهٔ IO سه‌پورتهٔ PROFINET و ذخیره‌سازی پروژه مبتنی بر MMC را فراهم می‌کنند.
این واحد پردازشی مرکزی (CPU) وظایف خودکارسازی محلی را مستقیماً در ایستگاه ET 200S اجرا می‌کند. سه پورت RJ45 از شبکه‌های کنترل‌کنندهٔ IO مبتنی بر خط پشتیبانی می‌کنند. کارت MMC مورد نیاز، برنامهٔ تطبیق‌داده‌شده و پیکربندی را حمل می‌کند.
توابع کلیدی
کنترل‌کنندهٔ توزیع‌شده
این واحد پردازشی مرکزی (CPU) وظایف خودکارسازی محلی را مستقیماً در ایستگاه ET 200S اجرا می‌کند.
سوئیچ ادغام‌شدهٔ PROFINET
سه پورت RJ45 از شبکه‌های کنترلر IO مبتنی بر خط پشتیبانی می‌کنند.
ذخیره‌سازی پروژه روی کارت حافظه
کارت MMC مورد نیاز، برنامه و پیکربندی منطبق را شامل می‌شود.
مشخصات رسمی
| وضعیت عملکرد سخت‌افزار | ۰۱ |
|---|---|
| نسخه فرمور | نسخه ۳٫۲ |
| حافظه کاری | 192 کیلوبایت |
| پورت‌های PROFINET | ۳ × RJ45 |
| نقش PROFINET | کنترلر IO |
| خط پایهٔ مهندسی | سازگان با نسخه‌های STEP 7 نسخهٔ ۵٫۵ یا TIA Portal نسخهٔ ۱۱ و نسخه‌های بعدی |
| منبع تغذیه نامی | 24 ولت جریان مستقیم |
| محدوده مجاز ولتاژ ورودی | ۲۰٫۴ تا ۲۸٫۸ ولت مستقیم |
| حفاظت قطب معکوس | بله |
| محافظت توصیه‌شده برای خط | حداقل ۲ آمپر |
| تلفات توان معمولی | ۵٫۵ وات |
| کارت حافظه | کارت حافظه ریزی SIMATIC مورد نیاز است |
| حداکثر ظرفیت کارت MMC | 8 مگابایت |
| حالت هم‌زمان | پشتیبانی نشده |
| کمترین زمان عملیات بیتی | ۰٫۰۶ میکروثانیه |
| کمترین زمان عملیات واژه‌ای | ۰٫۱۲ میکروثانیه |
پرسش‌های رایج
مهندس باید قبل از تعویض مدل 6ES7151-8AB01-0AB0، وضعیت عملکردی سخت‌افزار را از چه مواردی تأیید کند؟
تایید ۰۱ و مقایسهٔ آن با سخت‌افزار نصب‌شده، سیم‌کشی و پیکربندی ذخیره‌شده قبل از برداشتن.
نسخهٔ فرم웨ر چگونه باید هنگام راه‌اندازی ۶ES7151-8AB01-0AB0 تطبیق داده شود؟
از نسخهٔ V3.2 استفاده کنید، سپس در حین راه‌اندازی رابط مطابق، تنظیمات پروژه و پارامترها را حفظ کنید.
آیا ۶ES7151-8AB01-0AB0 در صورتی که پروژه به حافظهٔ کاری ذکرشده نیاز دارد، مناسب است؟
پشتیبانی از ۱۹۲ کیلوبایت؛ کل سیستم نیز باید الزامات الکتریکی، مکانیکی و مهندسی را برآورده کند.
چه بررسی نصبی برای پورت‌های Profinet روی ۶ES7151-8AB01-0AB0 اعمال می‌شود؟
تأیید سه پورت RJ45، انجام بررسی‌های مربوط به سیم‌کشی یا پیکربندی و ثبت نتیجه قبل از راه‌اندازی.
آیا می‌توان ۶ES7151-8AB01-0AB0 را بدون تأیید نقش Profinet جایگزین کرد؟
خیر. پیش از تأیید جایگزینی، کنترلر IO را همراه با چیدمان اتصال‌دهنده‌ها و تنظیمات پروژه تأیید کنید.
چرا خط پایهٔ مهندسی در هنگام ادغام ۶ES7151-8AB01-0AB0 اهمیت دارد؟
شرایط لازم، نسخه‌ی STEP 7 V5.5 یا TIA Portal V11 و نسخه‌های سازگان‌دار بعدی است؛ عدم تطابق می‌تواند ارتباط، کنترل صحیح یا عملیات ایمن را مختل کند.
پس از نصب ماژول 6ES7151-8AB01-0AB0، چه چیزی باید برای ولتاژ تغذیه‌ی اسمی آزمایش شود؟
آزمایش عملیاتی با ۲۴ ولت جریان مستقیم، بررسی عیب‌یابی و انجام کامل بازرسی‌های عملکردی و ایمنی لازم پیش از بهره‌برداری.
یادداشت‌های سازگردی و سفارش
فهرست بررسی سازگاری
- وضعیت عملکردی سخت‌افزار (۰۱) را با سیستم نصب‌شده تطبیق دهید.
- پیش از تغییر سیم‌کشی یا پیکربندی، نسخه‌ی فرمور (V3.2) را تأیید کنید.
- تمامی داده‌های پروژه، پارامتر و شبکهٔ موجود را پشتیبان‌برداری کنید، سپس کلیهٔ بازرسی‌های عملکردی و ایمنی لازم را انجام دهید.
