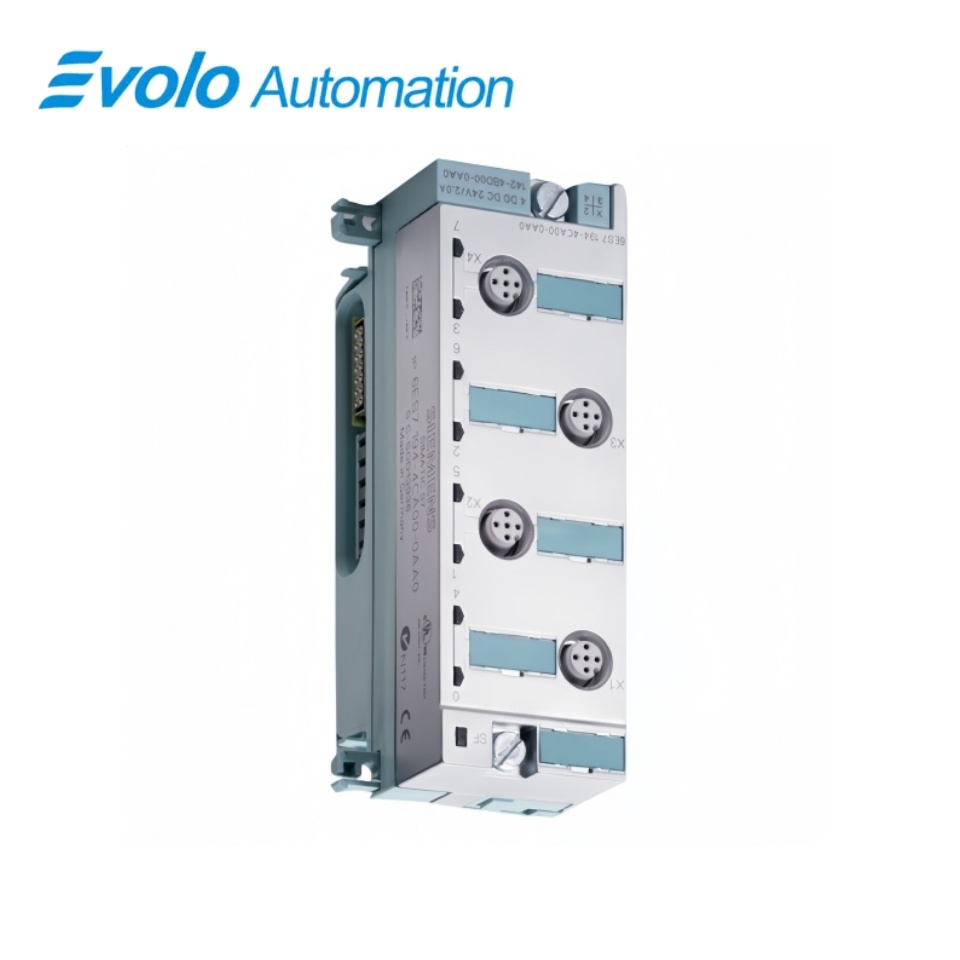

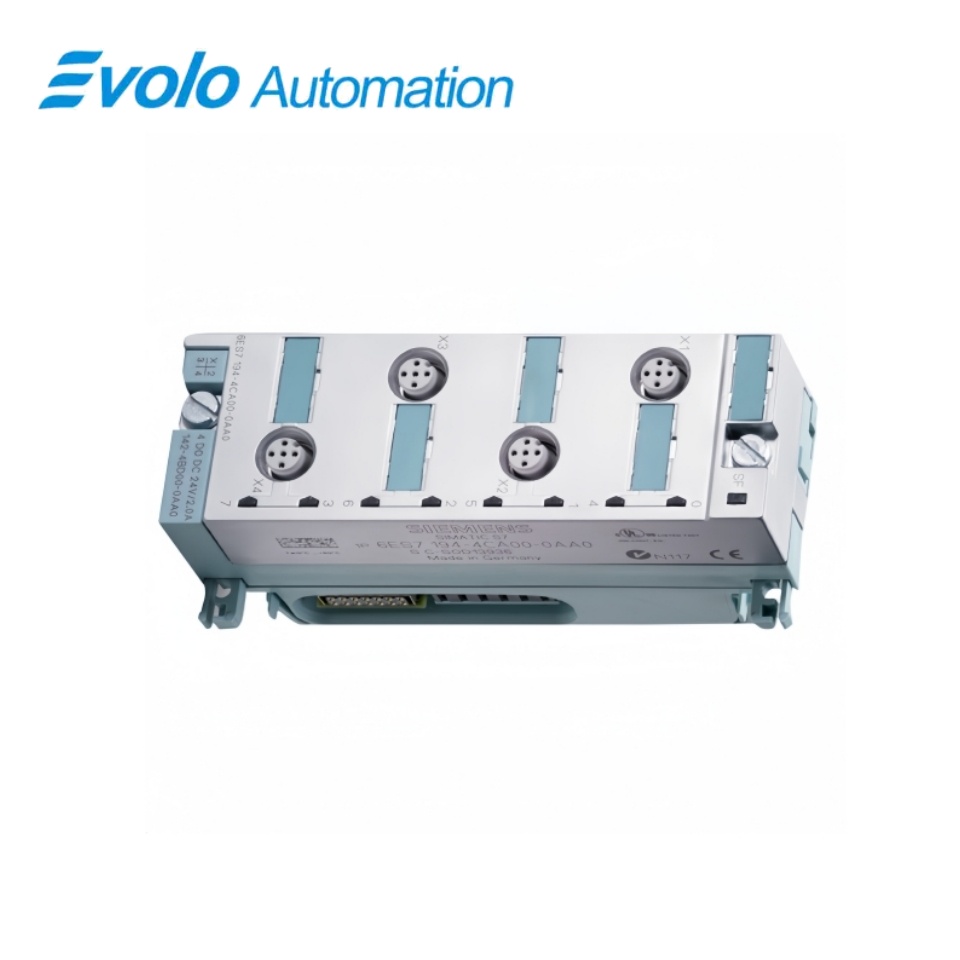

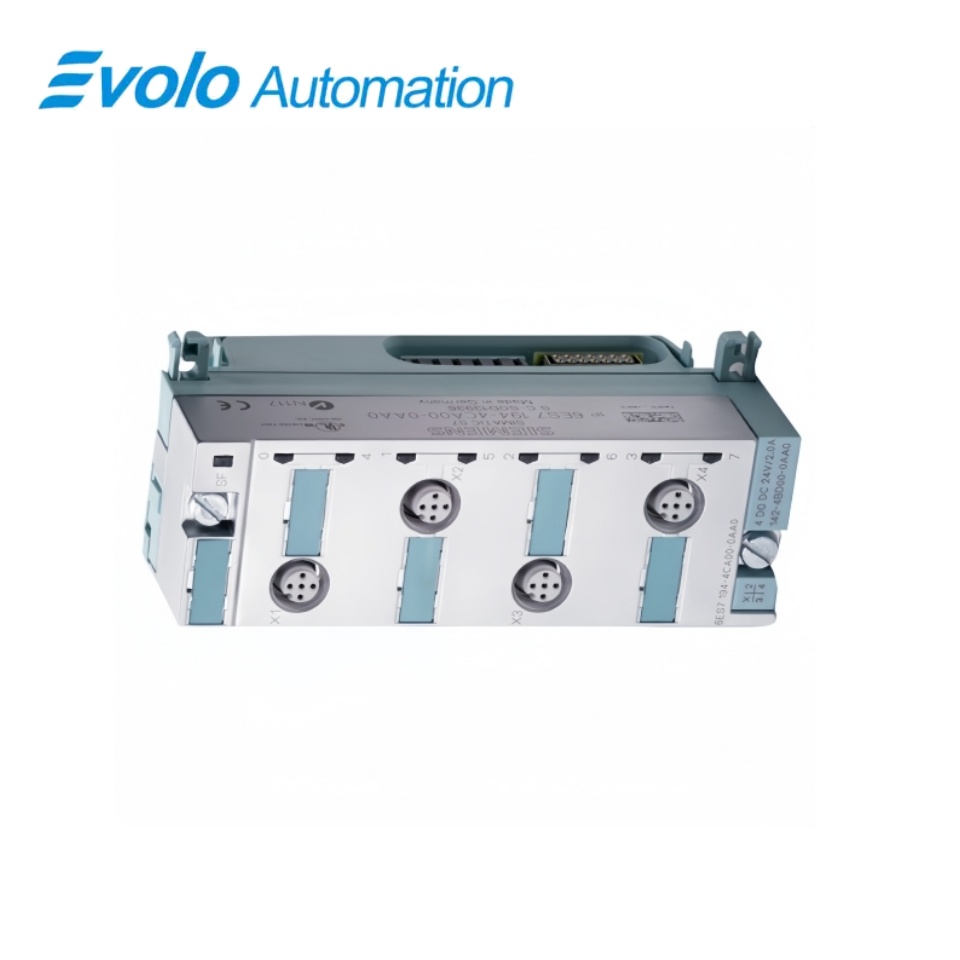

ماژول پیشرفتهٔ ۴ AI RTD سیمنز ۶ES۷۱۴۴-۴JF۰۰-۰AB۰ SIMATIC ET ۲۰۰pro

مرور کلی

سیستم سیماتیک ET ۲۰۰pro شرکت زیمنس

ماژول پیشرفتهٔ ورودی آنالوگ RTD با ۴ کانال ۶ES۷۱۴۴-۴JF۰۰-۰AB۰ برای سیستم سیماتیک ET ۲۰۰pro

دریافت سیگنال‌های دمایی RTD یا مقاومتی از چهار سنسور با امکان انتخاب اتصال دو سیمه، سه سیمه یا چهار سیمه، هموارسازی قابل برنامه‌ریزی و تشخیص قطع سیم در سطح هر کانال.

در یک نگاه

برند	زیمنس
مدل	۶ES۷۱۴۴-۴JF۰۰-۰AB۰
نوع محصول	ماژول الکترونیکی ورودی آنالوگ RTD
عملکرد اصلی	اندازه‌گیری دمای میدانی و مقاومت
کاربرد	نصب‌های توزیع‌شدهٔ ورودی/خروجی (I/O) ET ۲۰۰pro

دریافت دما

مقاومت‌های دمایی پلاتینی و نیکلی به مقادیر فرآیندی خطی‌سازی می‌شوند.

جبران‌سازی مقاومت سیم‌کشی

اتصالات سه‌سیمه و چهارسیمه به‌صورت خودکار مقاومت راه‌انداز حسگر را جبران می‌کنند.

ماژول اتصال جداگانه

الکترونیک شامل ماژول اتوبوس خود است؛ ماژول CM IO متناظر به‌صورت جداگانه سفارش داده می‌شود.

خلاصه ی محصول

۶ES۷۱۴۴-۴JF۰۰-۰AB۰ یک ماژول الکترونیک آنالوگ با قابلیت‌های بالا و چهار کاناله برای ET 200pro است. این ماژول مقاومت‌های شناور یا ترمومترهای مقاومتی را اندازه‌گیری می‌کند و ویژگی‌های دمایی قابل انتخابی برای حسگرهای Pt و Ni فراهم می‌کند.

این ماژول از سیستم‌های اتصال دو، سه و چهارسیمه، خطی‌سازی، عیب‌یابی قابل پیکربندی و هموارسازی مقدار اندازه‌گیری‌شده پشتیبانی می‌کند و ورودی‌های میدانی آن از نظر الکتریکی جدا شده‌اند و دارای ناحیه آدرس ورودی هشت بایتی است.

تمرکز سفارش: ماژول اتصال CM IO متناظر را به‌صورت جداگانه انتخاب کنید و ویژگی RTD، روش سیم‌کشی و فرکانس سرکوب تداخل را برای هر اندازه‌گیری پیکربندی کنید.

توابع کلیدی

دریافت سیگنال‌های RTD و مقاومت

محدوده‌های ورودی شامل سنسورهای Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، Ni200، Ni500 و Ni1000 هستند و همچنین محدوده‌های مقاومت تا ۳۰۰۰ اُهم.

جبران‌سازی مقاومت سیم‌های اتصال

اندازه‌گیری سه‌سیمه و چهارسیمه به‌طور خودکار مقاومت خط را جبران می‌کند، در حالی که اتصال دوسره مقاومت سیم‌های اتصال را در مقدار اندازه‌گیری‌شده لحاظ می‌کند.

گزارش خطاهای سیم‌کشی کانال

تشخیص خرابی‌های کانال شناسایی قطع سیم‌ها را انجام می‌دهد و صاف‌سازی قابل پیکربندی نوسانات مقادیر فرآیندی اندازه‌گیری‌شده را کاهش می‌دهد.

مشخصات رسمی

کانال‌های آنالوگ	۴ ورودی شناور مقاومت یا RTD
منبع تغذیه الکترونیک	۲۴ ولت جریان مستقیم از ۱L+ با محافظت در برابر اتصال معکوس برای جلوگیری از آسیب
مصرف جریان معمولی	۲۷ میلی‌آمپر از ۱L+ و ۱۰ میلی‌آمپر از اتوبوس پشت‌صفحه
تبدیل انرژی معمولی	۰٫۷ وات
فضای آدرس ورودی	۸ بایت
انواع RTD پشتیبانی‌شده	Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، Ni200، Ni500 و Ni1000
محدوده‌های مقاومت	۱۵۰ اُهم، ۳۰۰ اُهم، ۶۰۰ اُهم و ۳۰۰۰ اُهم
وضوح	۱۵ بیت برای مقاومت؛ ۱۵ بیت به علاوه علامت برای RTDها
مقاومت ورودی	10 مگا اهم
جریان تحریک سنسور	تقریباً ۱٫۲۵ میلی‌آمپر در زیر ۵۰۰ اهم و ۰٫۵ میلی‌آمپر در ۵۰۰ اهم یا بالاتر
اصل اندازه‌گیری	انتگرال‌گیر، با قابلیت انتخاب فشار ۵۰ هرتز یا ۶۰ هرتز
زمان یکپارچه‌سازی	۲۰ میلی‌ثانیه در ۵۰ هرتز؛ ۱۶٫۶۶۷ میلی‌ثانیه در ۶۰ هرتز
صاف‌سازی مقدار اندازه‌گیری‌شده	۴ تنظیم با ثابت‌های زمانی ۱، ۴، ۱۶ یا ۶۴ سیکل ماژول
حداکثر خطای عملیاتی	±۰٫۱۷۵٪ از محدوده ورودی در کل دامنه دما
حداکثر طول کابل محافظت‌شده	30 متر
ولتاژ تست عایق‌بندی	500 ولت دی سی
ابعاد الکترونیک	۴۵ × ۱۳۰ × ۳۵ میلی‌متر (عرض × ارتفاع × عمق)
وزن تقریبی الکترونیک‌ها	150 گرم

منبع رسمی: راهنمای محصول و مشخصات فنی شیمنس

پرسش‌های رایج

کدام ترمومترهای مقاومتی را می‌توانم به ماژول ۶ES7144-4JF00-0AB0 وصل کنم؟

این ماژول از سنسورهای Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، Ni200، Ni500 و Ni1000 پشتیبانی می‌کند.

آیا ماژول ۶ES7144-4JF00-0AB0 از جبران‌سازی مقاومت خط برای تجهیزات موبایل پشتیبانی می‌کند؟

بله، ماژول CM IO متناظر از خانوادهٔ ۶ES7194-4..00-0AA0 باید جداگانه سفارش داده شود.

چگونه می‌توانم مقاومت سیم‌های سنسور را هنگام استفاده از ۶ES7144-4JF00-0AB0 جبران کنم؟

برای جبران خودکار مقاومت خط، از اتصال سه‌سیمه یا چهارسیمه استفاده کنید.

آیا اتصال دو سیمهٔ RTD به ۶ES7144-4JF00-0AB0 شامل مقاومت سیم‌ها نیز می‌شود؟

بله، در حالت اتصال دو سیمه، مقاومت خط نیز اندازه‌گیری می‌شود.

چگونه می‌توانم اندازه‌گیری نوسان‌دار حاصل از ۶ES7144-4JF00-0AB0 را پایدار کنم؟

یکی از چهار تنظیم صاف‌سازی با ثابت زمانی ۱، ۴، ۱۶ یا ۶۴ سیکل ماژول را انتخاب کنید.

برای ۶ES7144-4JF00-0AB0 چه فضای آدرس ورودی‌ای باید رزرو کنم؟

هشت بایت ورودی برای این ماژول رزرو کنید.

۶ES7144-4JF00-0AB0 چگونه قطع شدن سیم RTD را تشخیص می‌دهد؟

تشخیص قطع سیم کانال، ترمینال‌های ۱ و ۳ را نظارت می‌کند.

یادداشت‌های سازگردی و سفارش

پیش از سفارش ۶ES7144-4JF00-0AB0: اتصال‌دهندهٔ CM IO سری ET 200pro را برای سیم‌کشی سنسور مورد نیاز انتخاب کنید و ناحیهٔ آدرس ورودی را رزرو نمایید؛ سپس ویژگی‌های سنسور و رد کردن فرکانس خط را پیکربندی کنید.

فهرست بازرسی سازگانی برای ۶ES7144-4JF00-0AB0

• تخصیص پین CM IO را با نوع اتصال دو سیمه، سه سیمه یا چهار سیمهٔ انتخاب‌شده تطبیق دهید.
• از کابل‌های سنسور زره‌دار در محدودهٔ حداکثر ۳۰ متر استفاده کنید.
• انتخاب ویژگی صحیح پلاتین یا نیکل و ضریب دمایی آن
• فعال‌سازی عیب‌یابی کانال مورد نیاز و هموارسازی در حین پیکربندی ایستگاه
