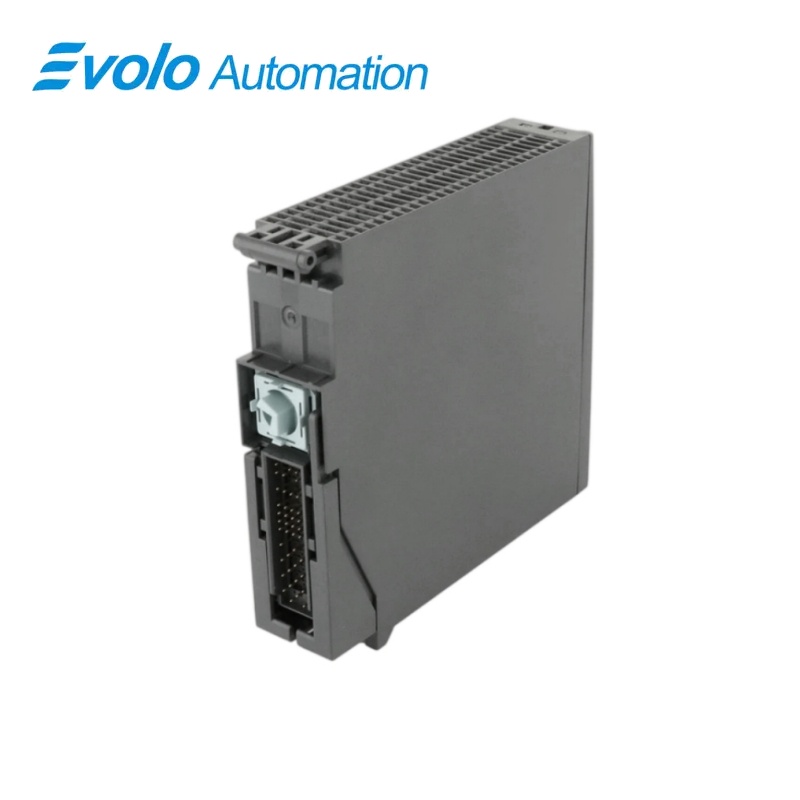

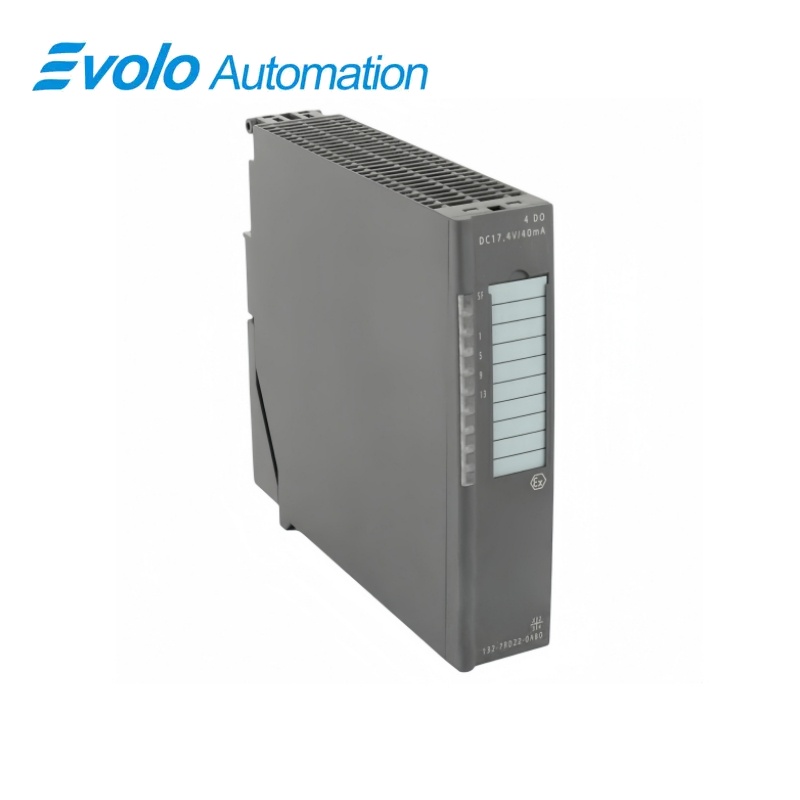

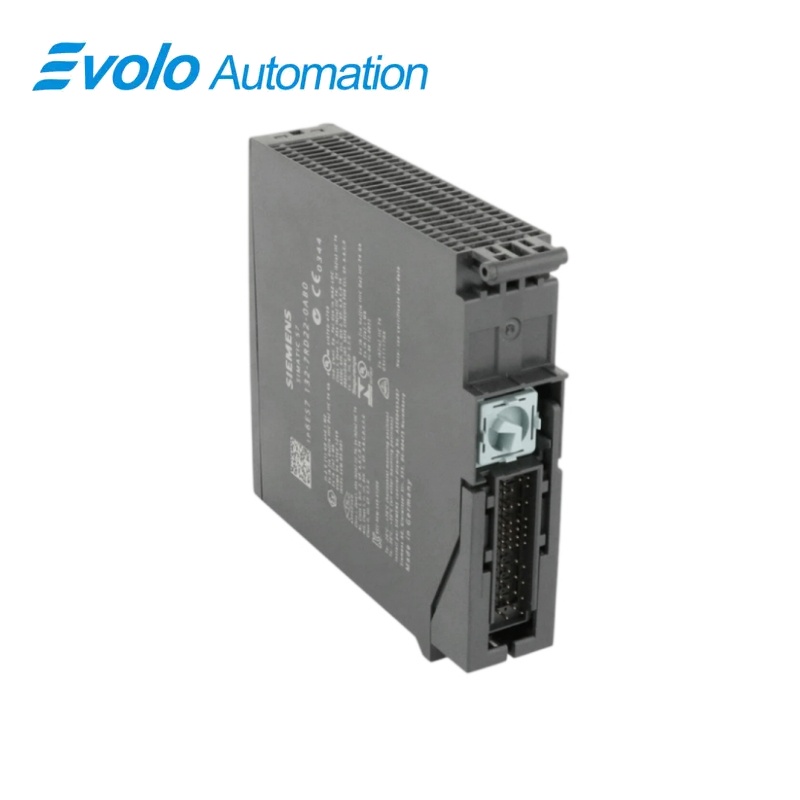

سیمنز ۶ES۷۱۳۲-۷RD۲۲-۰AB۰ سیماتیک ET ۲۰۰iSP، ماژول خروجی دیجیتال ۴ کاناله با ولتاژ ۱۷/۴ ولت و جریان ۴۰ میلی‌آمپر و قابلیت خاموش‌سازی H

مرور کلی

زیمنس SIMATIC ET ۲۰۰iSP

۶ES۷۱۳۲-۷RD۲۲-۰AB۰ سیماتیک ET ۲۰۰iSP، ماژول خروجی دیجیتال ۴ کاناله با ولتاژ ۱۷/۴ ولت و جریان ۴۰ میلی‌آمپر و قابلیت خاموش‌سازی H

امکان کارکرد چهار خروجی میدانی ضد انفجار را فراهم می‌کند که ورودی خاموش‌سازی با سطح بالا، تمام کانال‌ها را بدون تأثیر از تصویر فرآیند خروجی غیرفعال می‌کند.

در یک نگاه

برند	زیمنس
مدل	6ES7132-7RD22-0AB0
نوع محصول	الکترونیک خروجی دیجیتال ضد انفجار
عملکرد اصلی	کارکرد اجرایی‌های میدانی با قابلیت خاموش‌سازی گروهی
کاربرد	ورودی/خروجی فرآیند توزیع‌شده ET ۲۰۰iSP

خروجی‌های عملگر میدانی

چهار خروجی برای شیرهای سولنوئیدی Ex i، رله‌های جریان مستقیم و عملگرها مناسب هستند.

خاموش‌سازی گروهی با سطح بالا

سیگنال ایمن درونی با سطح بالا (HIGH) همهٔ چهار خروجی را به‌صورت همزمان غیرفعال می‌کند.

باردهی جفت‌شدهٔ خروجی‌ها

جفت‌های کانال تأییدشده می‌توانند روی یک ماژول مشابه به‌صورت موازی متصل شوند تا جریان عبوری از عملگر افزایش یابد.

خلاصه ی محصول

6ES7132-7RD22-0AB0 یک ماژول خروجی چهارکانالهٔ ET 200iSP با قابلیت SHUT DOWN H است. ویژگی خروجی ۱۷٫۴ ولت / ۴۰ میلی‌آمپر از عملگرهای میدانی ایمن درونی سازگار پشتیبانی می‌کند و یک ورودی اضافی نیز برای خاموش‌سازی همزمان عملگر فراهم شده است.

عملکرد خاموش‌سازی بر تمام کانال‌های خروجی اثر می‌گذارد بدون آنکه تصویر فرآیند خروجی را تغییر دهد؛ همچنین تشخیص‌های قابل پیکربندی، خطاها را در کانال‌ها گزارش می‌دهند؛ دو خروجی تأییدشده روی یک ماژول مشابه می‌توانند به‌صورت موازی اتصال یابند تا جریان بیشتری به عملگر ارسال شود.

تمرکز سفارش: عملگر را با ویژگی خروجی و محدودیت‌های مدار ایمنی درونی تطبیق دهید و سیم‌کشی خاموش‌سازی H را از سیم‌کشی ماژول خاموش‌سازی L جدا نگه دارید.

توابع کلیدی

مدارهای عملگر ایمن درونی را قطع و وصل کنید

چهار خروجی دیجیتال، شیرهای سولنوئیدی Ex i، رله‌ها و اکچوئتورها را در محدوده‌های مشخصه‌ی خروجی و مدار کنترل می‌کنند.

غیرفعال‌سازی همه‌ی خروجی‌ها با یک سیگنال

ورودی ایمن داخلی با فعالیت بالا برای خاموش‌کردن، کانال‌های ۰ تا ۳ را مستقل از تصویر فرآیند خروجی غیرفعال می‌کند.

افزایش جریان قابل‌دسترس اکچوئتور با استفاده از جفت‌های مورد تأیید

کانال‌های ۰ و ۱ یا کانال‌های ۲ و ۳ را می‌توان با استفاده از جامپر و ترمینال‌های بار مشخص‌شده، به‌صورت موازی روی یک ماژول متصل کرد.

مشخصات رسمی

چیدمان خروجی‌ها	چهار کانال خروجی ترانزیستوری به‌علاوه یک ورودی خاموش‌کننده‌ی ایمن داخلی با فعالیت بالا
ولتاژ خروجی در حالت بی‌بار	۱۷٫۴ ولت جریان مستقیم
نقطه‌ی شکست مشخصه‌ی خروجی	۱۰٫۷ ولت در جریان ۴۰ میلی‌آمپر برای یک خروجی؛ ۸۰ میلی‌آمپر با جفت موازی مورد تأیید
مقاومت داخلی خروجی	۱۶۷ اُهم
مصرف جریان از اتوبوس تغذیه	جریان معمولی ۳۸۰ میلی‌آمپر؛ حداکثر ۴۰۰ میلی‌آمپر
تلفات توان ماژول	۲٫۸ وات
حداکثر طول کابل میدانی	۵۰۰ متر، با یا بدون سیم‌پوشش‌دار
عایق برق	خروجی‌ها از برد پشتی، اتوبوس تغذیه و ورودی خاموش‌سازی جدا شده‌اند؛ هیچ جداسازی‌ای بین کانال‌های خروجی وجود ندارد
تفاوت پتانسیل مجاز در مدار	۶۰ ولت جریان مستقیم یا ۳۰ ولت جریان متناوب
آستانهٔ تشخیص اتصال کوتاه	مقاومت بار به‌همراه خط زیر ۸۰ اُهم برای یک خروجی یا زیر ۴۰ اُهم برای یک جفت موازی
تشخیص قطع سیم	مقاومت بار به‌همراه خط بالاتر از ۱۰ کیلو اُهم و جریان زیر ۱۰۰ میکروآمپر
بیشترین جریان باقی‌ماندهٔ خروجی	25 µA
بیشینه فرکانس سوئیچینگ	۱۰۰ هرتز با بارهای مقاومتی؛ ۲ هرتز با بارهای القایی
محدودیت‌های ذاتی ایمنی برای ورودی خاموش‌سازی	Ui ۲۸ ولت؛ Pi ۱٫۲ وات؛ Ci ۳ نانوفاراد؛ Li ۰ میلی‌هنری
حداقل سیگنال سوئیچینگ ورودی خاموش‌سازی	۱۰٫۵ ولت و ۲ میلی‌آمپر
بیشترین جریان سیگنال خاموش‌سازی	۸ میلی‌آمپر در هر ماژول هنگام تأمین انرژی از طریق سد ایمنی
نشانگرهای وضعیت محلی	دیود نوری سبز برای هر کانال خروجی و دیود نوری قرمز SF برای خطای گروهی
ابعاد و وزن تقریبی	۳۰ × ۱۲۹ × ۱۳۶٫۵ میلی‌متر (عرض × ارتفاع × عمق)؛ ۲۵۵ گرم

منبع رسمی: راهنمای محصول و مشخصات فنی شیمنس

پرسش‌های رایج

آیا می‌توانم تمام کانال‌های مدل ۶ES۷۱۳۲-۷RD۲۲-۰AB۰ را با یک سیگنال میدانی خاموش کنم؟

بله، یک سیگنال قطع فعال‌شده با ولتاژ بالا و ایمن در ورودی خاموش‌سازی، همهٔ چهار خروجی را غیرفعال می‌کند.

آیا مدل ۶ES۷۱۳۲-۷RD۲۲-۰AB۰ از خاموش‌سازی گروهی فعال‌شده با ولتاژ بالا برای تجهیزات موبایل پشتیبانی می‌کند؟

خیر، خاموش‌سازی عملگر تأثیری بر تصویر فرآیند خروجی ندارد.

کدام کانال‌ها را می‌توان برای به‌کارگیری در فعال‌سازنده‌ای با جریان بالاتر، به‌صورت موازی روی ماژول ۶ES7132-7RD22-0AB0 وصل کرد؟

فقط کانال‌های ۰ و ۱ یا کانال‌های ۲ و ۳ در یک ماژول واحد را می‌توان با استفاده از آرایش ترمینال مشخص‌شده به‌صورت موازی اتصال داد.

کدام ماژول‌های ترمینال قادر به نصب ماژول ۶ES7132-7RD22-0AB0 هستند؟

الکترونیک این ماژول را می‌توان روی ماژول‌های ترمینال TM-IM/EM 60S، TM-IM/EM 60C، TM-EM/EM 60S یا TM-EM/EM 60C نصب کرد.

آیا ماژول ۶ES7132-7RD22-0AB0 در صورت عدم اعمال سیگنال خاموش‌کردن ذاتاً ایمن، عمل می‌کند؟

بله، ماژول خاموش‌کردن H در حالتی که هیچ سیگنال خاموش‌کردنی اعمال نشده باشد، به‌صورت عادی کار می‌کند.

در صورت قصد جابجایی گرم (hot-swap) ماژول ۶ES7132-7RD22-0AB0، چگونه باید سیگنال خاموش‌کردن را سیم‌کشی کرد؟

هر ماژول را مستقیماً به منبع سیگنال خاموش‌کردن وصل کنید، زیرا مسیر سیگنال به‌صورت زنجیره‌ای از طریق ترمینال‌ها هنگام خارج‌کردن یک ماژول قطع می‌شود.

آیا ولتاژ بدون بار ماژول ۶ES7132-7RD22-0AB0 در نقطه کار نامی ۴۰ میلی‌آمپر نیز در دسترس است؟

خیر، نقطه شکست مشخصه خروجی در ۴۰ میلی‌آمپر در ۱۰٫۷ ولت است، نه در ولتاژ بدون بار ۱۷٫۴ ولت.

یادداشت‌های سازگردی و سفارش

پیش از سفارش مدل ۶ES7132-7RD22-0AB0: گزینهٔ نسخهٔ خاموش‌کنندهٔ H و ماژول ترمینال سازگان‌دار را انتخاب کنید، سپس عملگر، کابل و منبع خاموش‌کنندهٔ ذاتاً ایمن را با پارامترهای مدار تطبیق دهید.

فهرست بررسی سازگان‌پذیری برای مدل ۶ES7132-7RD22-0AB0

• مدارهای سیگنال خاموش‌کنندهٔ نسخه‌های H و L را از هم جدا نگه دارید.
• برای عملیات خروجی موازی تنها از جفت کانال‌های مشخص‌شده در یک ماژول استفاده کنید.
• هنگام تعویض گرم (Hot Swap) با فعال‌بودن قابلیت خاموش‌کردن عملگر، هر ماژول را مستقیماً به منبع خاموش‌کننده وصل کنید.
• در صورت جایگزینی نسخهٔ قدیمی‌تر ۷RD21، عنصر کدگذاری ترمینال را به کدگذاری جانشین صحیح تغییر دهید.
