ماژول ورودی با قابلیت‌های پیشرفته سیمنس ۶ES۷۱۳۱-۴BD۰۰-۰AB۰ SIMATIC ET ۲۰۰S، ۴ ورودی DC۲۴V

مرور کلی

سیمنز SIMATIC ET ۲۰۰S

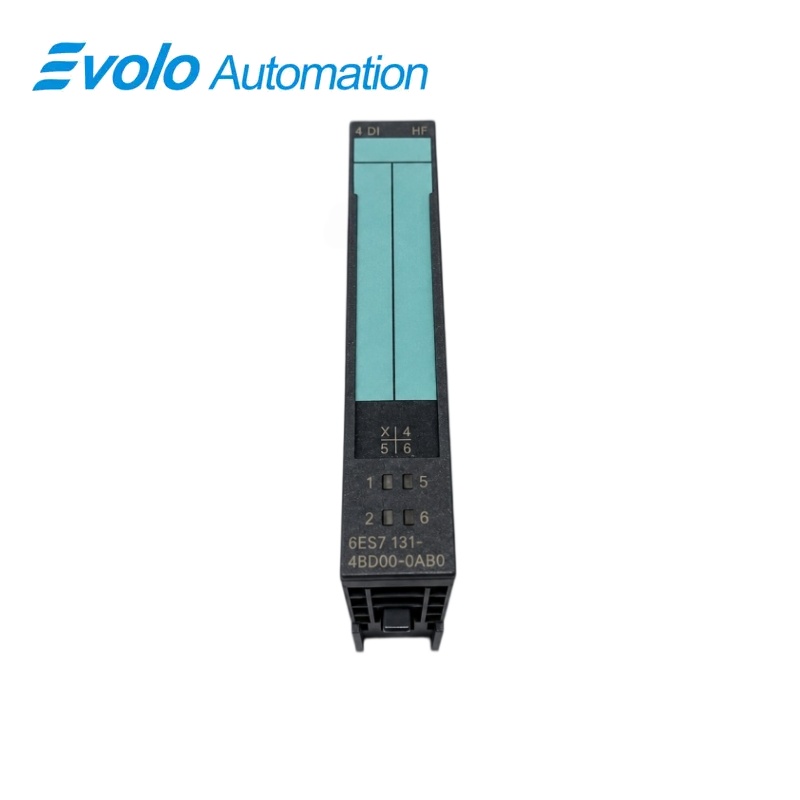

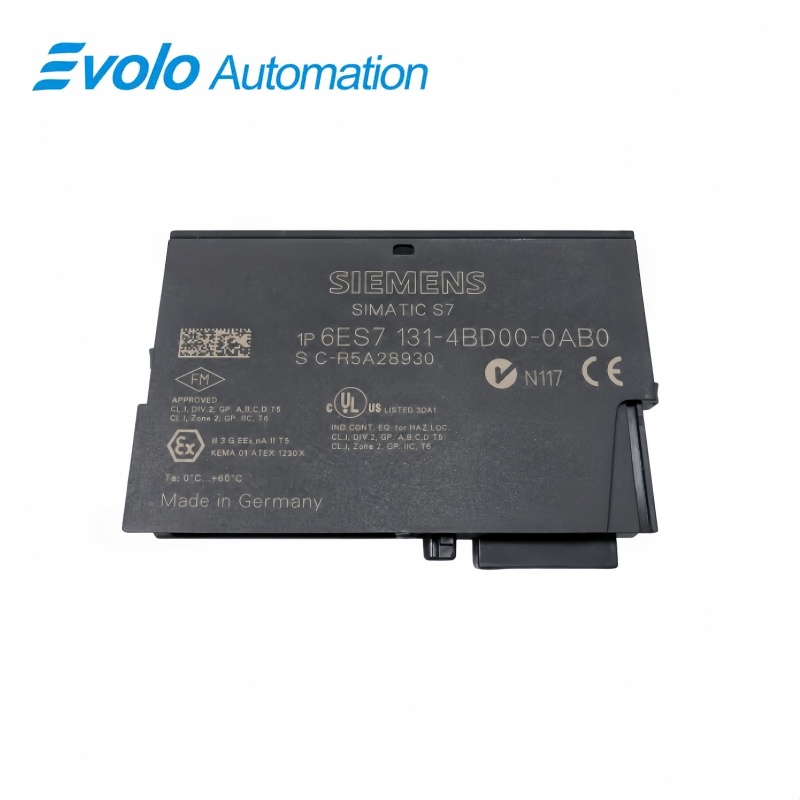

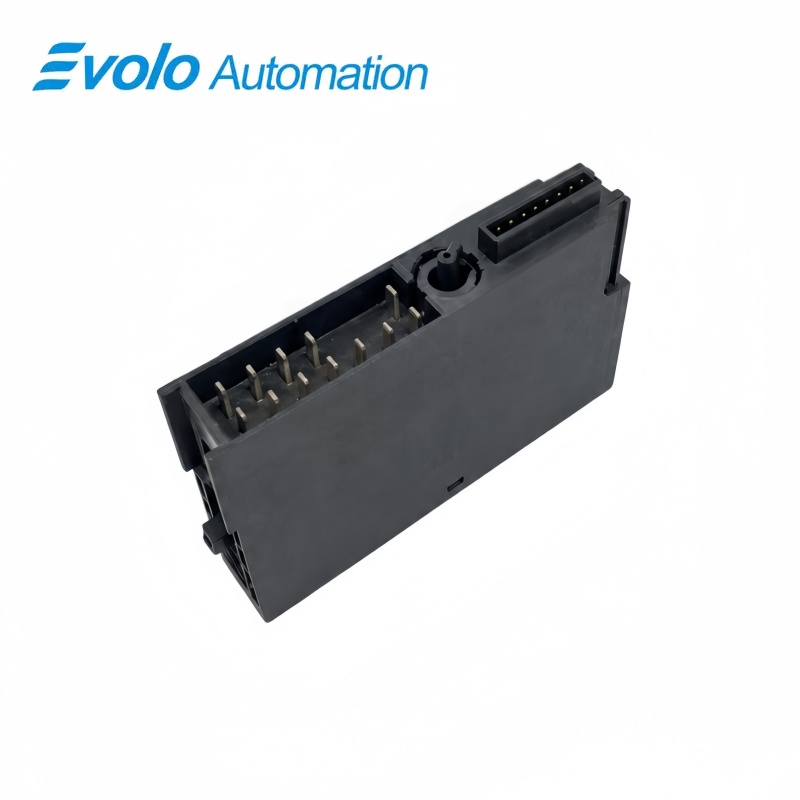

ماژول ورودی با قابلیت‌های پیشرفته ۶ES۷۱۳۱-۴BD۰۰-۰AB۰ SIMATIC ET ۲۰۰S، ۴ ورودی DC۲۴V

ماژول ورودی چهارکاناله با ولتاژ ۲۴ ولت مستقیم و قابلیت‌های پیشرفته که شامل فیلترینگ قابل تنظیم ورودی، قطع‌کننده‌های سخت‌افزاری و منبع تغذیه محافظت‌شده برای سنسورها می‌شود.

در یک نگاه

برند	زیمنس
مدل	۶ES7131-4BD00-0AB0
نوع محصول	ماژول ورودی دیجیتال
عملکرد اصلی	دریافت وضعیت‌های گسسته سنسورها
کاربرد	ایستگاه‌های ورودی با قابلیت‌های پیشرفته ET ۲۰۰S

فیلترینگ قابل انتخاب

تاخیرهای ورودی اسمی ۰٫۱، ۰٫۵، ۳ یا ۱۵ میلی‌ثانیه برای رفتارهای مختلف سیگنال مناسب هستند.

ورودی‌های قابل قطع

می‌توان وقفه‌های فرآیندی را برای کاربرد تنظیم کرد.

تامین‌کننده حسگر محافظت‌شده

این ماژول تامین‌کننده حسگر الکترونیکی با جریان ۵۰۰ میلی‌آمپر و محافظت‌شده را فراهم می‌کند.

خلاصه ی محصول

۶ES7131-4BD00-0AB0 چهار سیگنال میدانی ۲۴ ولت مستقیم از کلیدها و حسگرهای نزدیکی سازگان‌دار را دریافت می‌کند.

عملکردهای پیشرفته آن شامل فیلتر کردن قابل تنظیم و مدیریت وقفه سخت‌افزاری است و امکان عملیات همگام‌شده با ساعت نیز در پیکربندی مناسب ایستگاه موجود است.

تمرکز سفارش: مقاله پیشرفته ۰AB۰ را حفظ کنید و تاخیر ورودی و رفتار وقفه مورد نیاز کاربرد ET 200S نصب‌شده را انتخاب کنید.

توابع کلیدی

تطبیق با سرعت تغییر وضعیت حسگر

تاخیر ورودی قابل تنظیم شامل تنظیمات ۰٫۱، ۰٫۵، ۳ و ۱۵ میلی‌ثانیه است.

گزارش رویدادهای ورودی حساس به زمان

قطع‌های قابل پیکربندی فرآیند به برنامه اجازه می‌دهند تا به رویدادهای ورودی انتخاب‌شده پاسخ دهد.

تامین کننده حسگرهای میدانی

منبع تغذیه حسگر تا ۵۰۰ میلی‌آمپر جریان را با محافظت الکترونیکی در برابر اتصال کوتاه برای ماژول فراهم می‌کند.

مشخصات رسمی

تعداد کانال‌های ورودی	4
ولتاژ نامی ماژول و منبع تغذیه ورودی	24 ولت جریان مستقیم
ولتاژ ورودی در حالت روشن	۱۱ تا ۳۰ ولت
ولتاژ ورودی در حالت خاموش	از ۳۰- تا ۵+ ولت
جریان ورودی معمول در حالت روشن	۸ میلی‌آمپر
تأخیرهای ورودی قابل پیکربندی نامی، برای هر دو لبه سیگنال	۰٫۱، ۰٫۵، ۳ یا ۱۵ میلی‌ثانیه
ویژگی ورودی	نوع ۱ استاندارد IEC ۶۱۱۳۱
بیشترین جریان ساکن سنسور دو سیمه	۱٫۵ میلی‌آمپر
حداکثر طول کابل سیگنال	۶۰۰ متر بدون زره‌بندی؛ ۱۰۰۰ متر با زره‌بندی
خروجی تأمین برق سنسور	جریان نامی ۵۰۰ میلی‌آمپر؛ حداقل ۰٫۵ ولت کمتر از L+ تحت بار
محافظت الکترونیکی در برابر اتصال کوتاه برای تأمین برق سنسورها	الکترونیکی، به ازای هر ماژول
تلفات توان ماژول در حالت معمول	۰٫۷ وات
چیدمان عزل	ورودی‌ها از اتوبوس پشت‌صفحه جدا شده‌اند؛ هیچ جداسازی بین کانال‌ها وجود ندارد
اختلاف پتانسیل مجاز بین مدارها	۷۵ ولت جریان مستقیم یا ۶۰ ولت جریان متناوب
ولتاژ تست عایق‌بندی	500 ولت دی سی
نمایشگرهای وضعیت و خطای سیستم	LED سبز برای هر کانال؛ LED خطای گروهی SF قرمز
امکان توقف (اینترات) فرآیند	توقف (اینترات) فرآیند قابل پیکربندی
ابعاد (عرض × ارتفاع × عمق)	۱۵ × ۸۱ × ۵۲ میلی‌متر
وزن تقریبی ماژول	۳۵ گرم

منبع رسمی: راهنمای اصلی سیستم ET 200S شرکت Siemens

پرسش‌های رایج

چگونه می‌توانم یک پالس کوتاه سنسور را با ماژول 6ES7131-4BD00-0AB0 ثبت کنم؟

در صورتی که سیگنال و پیکربندی ایستگاه به کوتاه‌ترین زمان فیلتراسیون موجود نیاز داشته باشند، تنظیم تأخیر ورودی ۰٫۱ میلی‌ثانیه را انتخاب کنید.

آیا مدل ۶ES7131-4BD00-0AB0 می‌تواند وقفهٔ فرآیندی برای رویدادهای ورودی تولید کند؟

بله، وقفه‌های فرآیندی برای این ماژول با قابلیت‌های پیشرفته قابل پیکربندی هستند.

در صورت اتصال کوتاه در مدل ۶ES7131-4BD00-0AB0، تأمین برق سنسور چه وضعیتی پیدا می‌کند؟

حفاظت الکترونیکی در برابر اتصال کوتاه روی تأمین برق سنسور این ماژول اعمال می‌شود.

آیا می‌توانم از سنسور نزدیکی دو سیمه‌ای که در حالت خاموش ۲ میلی‌آمپر جریان می‌کشد با مدل ۶ES7131-4BD00-0AB0 استفاده کنم؟

خیر، جریان بی‌حرکت مجاز سنسورهای دو سیمه به ۱٫۵ میلی‌آمپر محدود شده است.

آیا مدارهای ورودی چهارگانهٔ مدل ۶ES7131-4BD00-0AB0 از نظر الکتریکی از یکدیگر جدا شده‌اند؟

خیر، کانال‌ها پتانسیل الکتریکی مشترکی دارند، هرچند از باس پشتی (backplane bus) جدا شده‌اند.

آیا خروجی سنسور ۱۱ ولتی توسط مدل ۶ES7131-4BD00-0AB0 به‌عنوان وضعیت روشن (ON) تشخیص داده می‌شود؟

بله، محدودهٔ ولتاژ ورودی برای وضعیت روشن از ۱۱ ولت آغاز می‌شود.

کدام آرایش سیم‌کشی ET 200S را باید هنگام جایگزینی ماژول ۶ES7131-4BD00-0AB0 حفظ کنم؟

تخصیص ترمینال نسخهٔ پایه‌ترمینال نصب‌شده را حفظ کنید، زیرا پایه‌های پشتیبانی‌شده توزیع تأمین برق سنسور و AUX1 را به‌صورت متفاوتی انجام می‌دهند.

یادداشت‌های سازگردی و سفارش

پیش از سفارش ماژول ۶ES7131-4BD00-0AB0: مقالهٔ High Feature، تخصیص پایه‌ترمینال، بار تأمین برق سنسور و تأخیر پیکربندی‌شده را با ماژول ورودی موجود در ایستگاه فعلی تطبیق دهید.

فهرست بررسی سازگاری برای ۶ES7131-4BD00-0AB0

• تأمین ماژول ۲۴ ولت DC را حفظ کنید.
• فیلترینگ ورودی و وقفه‌های فرآیندی را مطابق با نیاز برنامه پیکربندی کنید.
• حداکثر جریان ۵۰۰ میلی‌آمپر برای تأمین برق سنسور را رعایت کنید.
• پایه‌ترمینال ایستگاه و تخصیص AUX1 را حفظ کنید.
