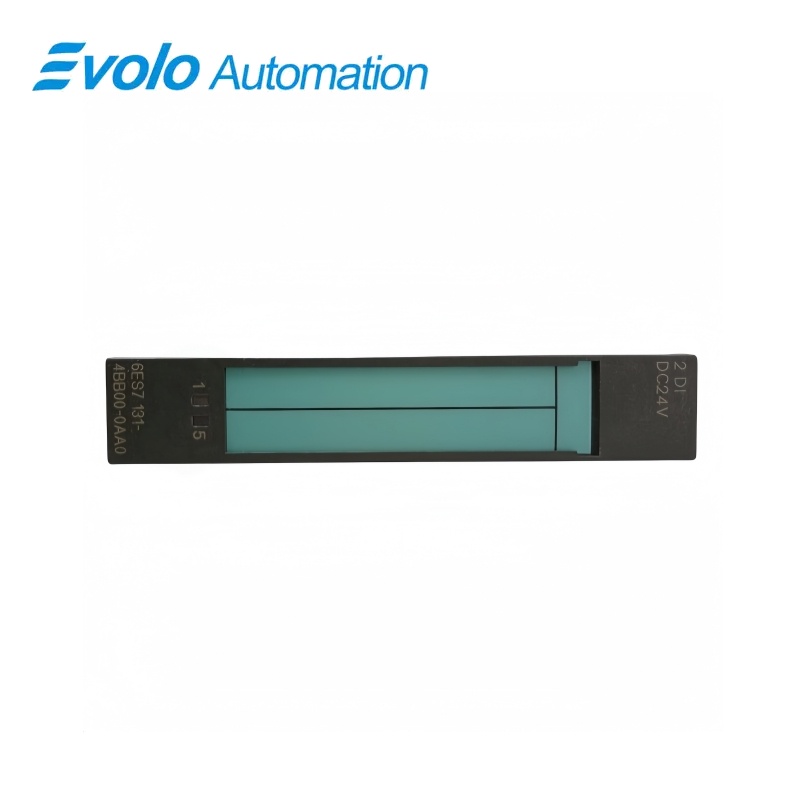

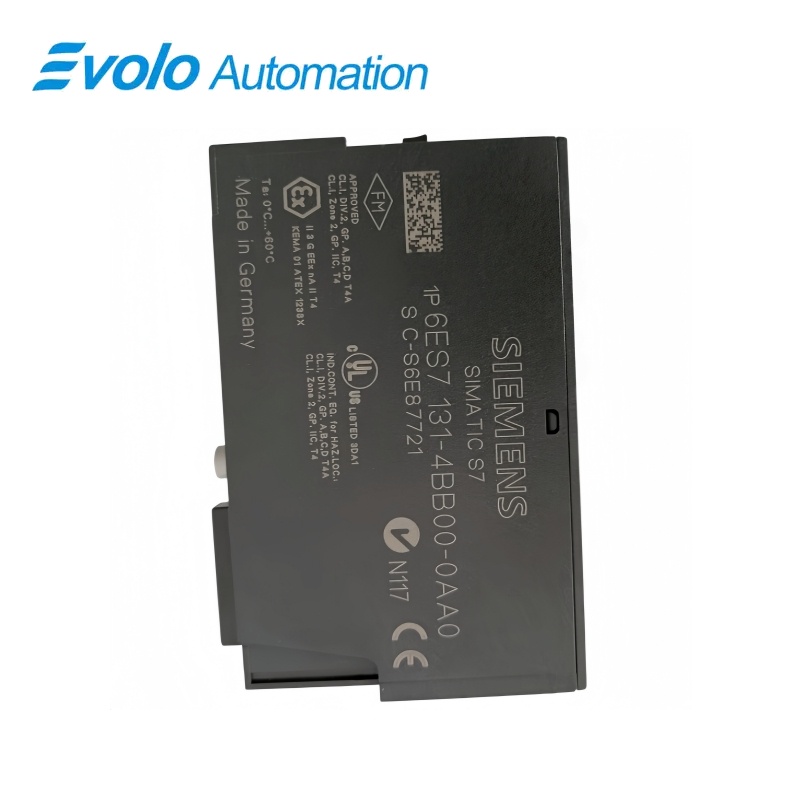

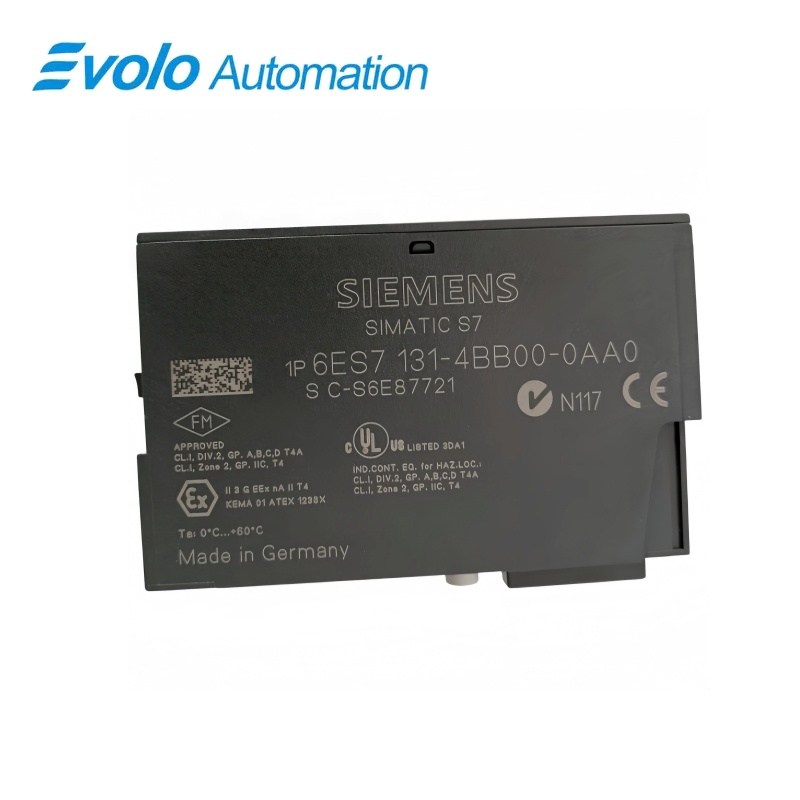

سیمنز ۶ES۷۱۳۱-۴BB۰۰-۰AA۰ سیماتیک ET ۲۰۰S، ماژول ورودی دیجیتال ۲DI DC۲۴V ST

مرور کلی

سیمنز SIMATIC ET ۲۰۰S

۶ES۷۱۳۱-۴BB۰۰-۰AA۰ سیماتیک ET ۲۰۰S، ماژول ورودی دیجیتال ۲DI DC۲۴V ST

ماژول ورودی استاندارد دو کانالهٔ ۲۴ ولت جریان مستقیم برای کلیدها و سنسورهای نزدیکی، با نشانگر وضعیت جداگانهٔ هر کانال.

در یک نگاه

برند	زیمنس
مدل	۶ES۷۱۳۱-۴BB۰۰-۰AA۰
نوع محصول	ماژول ورودی دیجیتال
عملکرد اصلی	جمع‌آوری سیگنال‌های میدانی گسسته
کاربرد	ایستگاه‌های ورودی سنسور ET ۲۰۰S

دو کانال ورودی میدانی

خواندن کلیدها یا سنسورهای نزدیکی سازگار از طریق ایستگاه ET ۲۰۰S.

آستانه‌های ورودی تعریف‌شده

محدوده سیگنال-۱ بین ۱۵ تا ۳۰ ولت و محدوده سیگنال-۰ از منفی ۳۰ تا مثبت ۵ ولت است.

تأمین تغذیه سنسور

این ماژول اتصالات تغذیه مستندشده را برای آرایش انتخاب‌شده از سیم‌کشی سنسور فراهم می‌کند.

خلاصه ی محصول

۶ES۷۱۳۱-۴BB۰۰-۰AA۰ دریافت دو سیگنال ورودی گسسته ۲۴ ولت DC از کلیدها یا سنسورهای نزدیکی در ایستگاه ET ۲۰۰S.

الکترونیک استاندارد ورودی، نشانگرهای وضعیت سبز هر کانال را با تأخیر ورودی معمولی ۳ میلی‌ثانیه‌ای و آرایش سنسور دو، سه یا چهار سیمه وابسته به پایه ترمینال ترکیب می‌کند.

تمرکز سفارش: تطابق با ماژول استاندارد ۲DI، جریان بی‌حرکت سنسور و الگوی دقیق اتصال پایه ترمینال، بدون انتقال انتظارات تشخیصی ویژه‌به این نسخه.

توابع کلیدی

دریافت وضعیت تماس و سنسور

دو کانال ورودی استاندارد سیگنال‌های ۲۴ ولت DC نامی را با محدوده‌های ولتاژ روشن و خاموش تعریف‌شده می‌پذیرند.

تامین سنسورهای میدانی سازگونده

خروجی تامین سنسور تا ۵۰۰ میلی‌آمپر را فراهم می‌کند و ولتاژ خروجی تحت بار حداقل برابر با L+ منهای ۰٫۵ ولت است.

نمایش وضعیت تک‌تک ورودی‌ها

یک دیود نوری سبز روی هر کانال نشان‌دهنده وضعیت محلی است، در حالی که این نسخهٔ استاندارد هیچ قابلیت تشخیصی ندارد.

مشخصات رسمی

تعداد کانال‌های ورودی	2
منبع تغذیهٔ اسمی ورودی	۲۴ ولت جریان مستقیم از ماژول تغذیه
ولتاژ ورودی سیگنال-۱	15–30 ولت
ولتاژ ورودی سیگنال-۰	از ۳۰- تا ۵+ ولت
جریان ورودی معمولی سیگنال-۱	۷ میلی‌آمپر در ۲۴ ولت
تأخیر در تغییر وضعیت ورودی	معمولاً ۳ میلی‌ثانیه؛ برای هر دو تغییر وضعیت بین ۲٫۰ تا ۴٫۵ میلی‌ثانیه
ویژگی ورودی	نوع ۱ استاندارد IEC ۶۱۱۳۱
بیشترین جریان استراحت سنسور نزدیکی دو سیمه	۱٫۵ میلی‌آمپر
حداکثر طول کابل بدون سیم‌بندی محافظ و با سیم‌بندی محافظ	به ترتیب ۶۰۰ متر و ۱۰۰۰ متر
ولتاژ خروجی تامین سنسور تحت بار	حداقل برابر با L+ منهای ۰٫۵ ولت
جریان خروجی تغذیه سنسور	۰ تا ۵۰۰ میلی‌آمپر؛ جریان نامی ۵۰۰ میلی‌آمپر
میزان مصرف توان معمولی ماژول	۰٫۴ وات
چیدمان عزل	جداسازی بین کانال‌ها وجود ندارد؛ کانال‌ها از اتوبوس پشت‌صفحه جداست.
اختلاف پتانسیل مجاز بین مدارها	۷۵ ولت جریان مستقیم یا ۶۰ ولت جریان متناوب
ولتاژ آزمایش عایق	500 ولت دی سی
نمایش وضعیت	یک دیود سبز نورانی برای هر کانال ورودی.
ابعاد (عرض × ارتفاع × عمق)	۱۵ × ۸۱ × ۵۲ میلی‌متر
وزن تقریبی ماژول	۳۵ گرم

منبع رسمی: راهنمای سیستم سیمنز ET ۲۰۰S

پرسش‌های رایج

آیا سیگنال میدانی ۱۲ ولتی به‌طور قابل اعتمادی ورودی ۶ES7131-4BB00-0AA0 را فعال می‌کند؟

خیر، محدودهٔ مشخص‌شدهٔ سیگنال-۱ از ۱۵ ولت آغاز می‌شود.

آیا می‌توانم یک سوئیچ نزدیکی دو سیمه را به ۶ES7131-4BB00-0AA0 متصل کنم؟

بله، می‌توان یک سوئیچ نزدیکی دو سیمه را متصل کرد، به‌شرط اینکه جریان استراحت آن از ۱/۵ میلی‌آمپر بیشتر نشود.

آیا ۶ES7131-4BB00-0AA0 برای تشخیص پالس‌های بسیار کوتاه و پرسرعت مناسب است؟

تأخیر ورودی آن معمولاً ۳ میلی‌ثانیه است و می‌تواند از ۲/۰ تا ۴/۵ میلی‌ثانیه متغیر باشد؛ بنابراین زمان‌بندی پالس باید این فیلترینگ را در نظر بگیرد.

آیا دو کانال ورودی ۶ES7131-4BB00-0AA0 از یکدیگر جداست؟

خیر، کانال‌ها از هم جدا نیستند، هرچند از اتوبوس پشت‌صفحه جدا شده‌اند.

جریان تغذیه سنسور از طریق ماژول ۶ES7131-4BB00-0AA0 چقدر است؟

خروجی تغذیه سنسور برای ۵۰۰ میلی‌آمپر رتبه‌بندی شده و محدوده مجاز آن از ۰ تا ۵۰۰ میلی‌آمپر است.

آیا ماژول ۶ES7131-4BB00-0AA0 قابلیت‌های تشخیصی ماژول ورودی با ویژگی‌های بالا را فراهم می‌کند؟

خیر، این ماژول ورودی استاندارد هیچ قابلیت تشخیصی ندارد و از LEDهای سبز کانال برای نمایش وضعیت محلی استفاده می‌کند.

سیگنال‌های ورودی دو کانال روی کدام ترمینال‌ها دریافت می‌شوند؟

سیگنال‌های ورودی کانال‌های ۰ و ۱ به ترتیب در ترمینال‌های ۱ و ۵ متصل می‌شوند؛ سایر اتصالات نیز بسته به پایه ترمینال انتخاب‌شده تعیین می‌گردند.

یادداشت‌های سازگردی و سفارش

پیش از سفارش ماژول ۶ES7131-4BB00-0AA0: ماژول استاندارد دوکاناله با پایه TM-E منطبق را انتخاب کنید، ظرفیت تغذیه سنسور را محاسبه کنید و ولتاژ ورودی، مدت زمان پالس و جریان ساکن سنسور دوسلی را تأیید نمایید.

فهرست بررسی سازگاری برای ماژول ۶ES7131-4BB00-0AA0

• از آستانهٔ روشن بودن ۱۵ تا ۳۰ ولت و محدودهٔ خاموش بودن از منفی ۳۰ تا مثبت ۵ ولت استفاده کنید.
• جریان ساکن سنسور دو سیمه را در حداکثر ۱٫۵ میلی‌آمپر نگه دارید.
• تأخیر ورودی مشخص‌شده را در نظر بگیرید.
• الگوی واقعی ترمینال-ماژول را برای تأمین برق سنسور و AUX1 رعایت کنید.
