پنل چندگانهٔ کلیدی سیمنس SIMATIC HMI MP 277 ۱۰ کلیدی ۶AV6643-0DD01-1AX0
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
رایانامه: [email protected]
واتس‌آپ: +86-18150117685
- مرور کلی
- خلاصه ی محصول
- توابع کلیدی
- مشخصات رسمی
- پرسش‌های رایج
- یادداشت‌های سازگردی و سفارش
- مدل‌های پرفروش
- محصولات توصیه‌شده
مرور کلی
سیمنس · پنل‌های چندگانهٔ SIMATIC HMI
۶اِی‌وی۶۶۴۳-۰دی‌دی۰۱-۱اِی‌اکس۰ سیماتیک اچ‌ام‌آی ام‌پی ۲۷۷ ده‌کلیدی

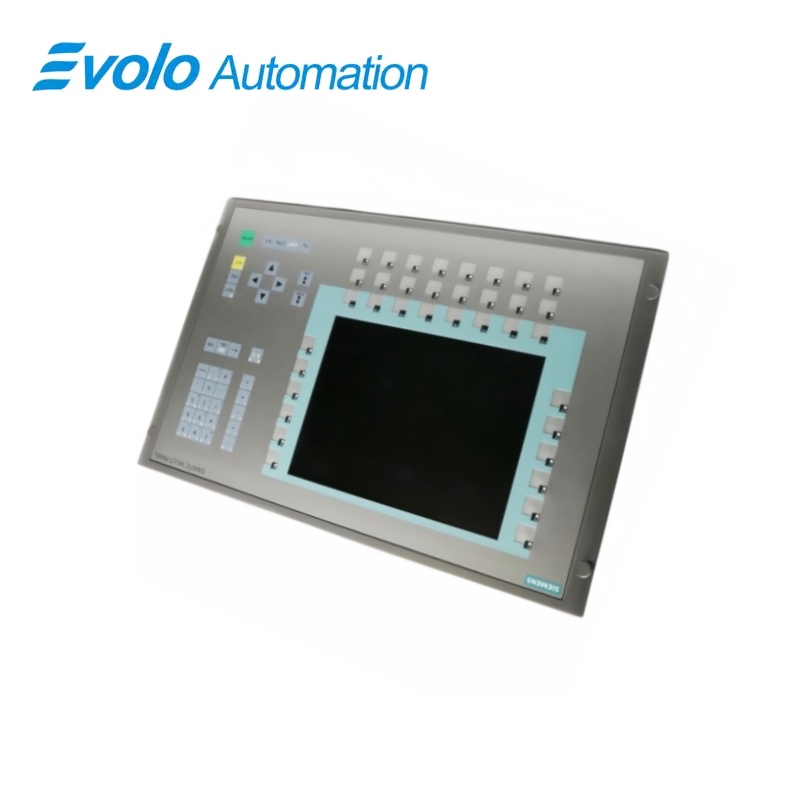

سیماتیک اچ‌ام‌آی ام‌پی ۲۷۷ ده‌کلیدی یک پنل چندگانهٔ کلیدی با صفحهٔ نمایش تی‌اف‌تی و اندازهٔ ۱۰/۴ اینچ، حافظهٔ کاربری ۶ مگابایتی و قابلیت ارتباطی قابل پیکربندی برای نمایش و کنترل سطح ماشین است.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6AV6643-0DD01-1AX0 |
| نوع محصول | پنل چندگانهٔ کلیدی ۱۰/۴ اینچی |
| عملکرد اصلی | ارائهٔ نمایش محلی و کنترل اپراتور از طریق صفحهٔ نمایش و کلیدهای سخت‌افزاری |
| برنامه یا سری سازگان | سیستم‌های اتوماسیون سیماتیک که با وین‌سی‌سی فلکسیبل پیکربندی شده‌اند |
شناسایی دقیق
تطابق دقیق کاراکتر به کاراکتر با شمارهٔ ۶اِی‌وی۶۶۴۳-۰دی‌دی۰۱-۱اِی‌اکس۰ و تأیید نام کامل پنل چندگانهٔ سیماتیک اچ‌ام‌آی ام‌پی ۲۷۷ ده‌کلیدی
چیدمان رابط
پیش از اتصال واحد جایگزین، منبع تغذیه‌ی نصب‌شده، درگاه‌ها، اتصالات میدانی و لوازم جانبی مورد نیاز را تأیید کنید.
بررسی پیکربندی
پروژه‌ی مهندسی تأییدشده، پارامترهای شبکه و داده‌های کاربردی به‌کاررفته در سیستم نصب‌شده را حفظ کنید.
خلاصه ی محصول
سیماتیک اچ‌ام‌آی ام‌پی ۲۷۷ ده‌کلیدی یک پنل چندگانهٔ کلیدی با صفحهٔ نمایش تی‌اف‌تی و اندازهٔ ۱۰/۴ اینچ، حافظهٔ کاربری ۶ مگابایتی و قابلیت ارتباطی قابل پیکربندی برای نمایش و کنترل سطح ماشین است.
صفحه‌کلید غشایی شامل ۳۴ کلید عملکردی و ۲۶ دیود نوری برای انجام مستقیم عملیات ماشین و نشان‌دادن وضعیت است. صفحه‌نمایش TFT ۱۰٫۴ اینچی، ۶۴۰۰۰ رنگ را با وضوح ۶۴۰ در ۴۸۰ پیکسل و روشنایی قابل تنظیم نمایش می‌دهد. این پنل را می‌توان با نرم‌افزار WinCC flexible ۲۰۰۵ Standard SP1 پیکربندی کرد تا از کارهای انتقال و جایگزینی پشتیبانی شود.
توابع کلیدی
عملیات با کلید اختصاصی
صفحه‌کلید غشایی شامل ۳۴ کلید عملکردی و ۲۶ دیود نوری برای انجام مستقیم عملیات ماشین و نشان‌دادن وضعیت است.
نمایشگر فرآیند صنعتی
صفحه‌نمایش TFT ۱۰٫۴ اینچی، ۶۴۰۰۰ رنگ را با وضوح ۶۴۰ در ۴۸۰ پیکسل و روشنایی قابل تنظیم نمایش می‌دهد.
پشتیبانی از انتقال پروژه
این پنل را می‌توان با نرم‌افزار WinCC flexible ۲۰۰۵ Standard SP1 پیکربندی کرد تا از کارهای انتقال و جایگزینی پشتیبانی شود.
مشخصات رسمی
| تکنولوژی نمایش | صفحه LCD TFT |
|---|---|
| قطر صفحه نمایش | ۱۰٫۴ اینچ |
| منطقه نمایش فعال | 211.2 × 158.4 میلی‌متر |
| وضوح نمایش | 640 x 480 پیکسل |
| رنگ های نمایش | 64,000 |
| تنظیم روشنایی | موجود |
| ورودی اپراتور | صفحه‌کلید غشایی |
| کلیدهای عملکردی | 34 |
| دیودهای نوری کلیدهای عملکردی | 26 |
| حافظه ی کاربر | 6 مگابایت |
| پایه پیکربندی | WinCC flexible 2005 Standard SP1 |
| وزن دستگاه بدون بسته‌بندی | تقریباً ۴٫۹۵ کیلوگرم |
پرسش‌های رایج
آیا ۶AV6643-0DD01-1AX0 از صفحه نمایش لمسی استفاده می‌کند؟
خیر؛ این نسخه با صفحه‌کلید غشایی و کلیدهای عملکردی اختصاصی کار می‌کند.
پروژه HMI باید با چه وضوحی برای ۶AV6643-0DD01-1AX0 آماده شود؟
گرافیک‌ها را برای نمایشی با وضوح ۶۴۰ در ۴۸۰ پیکسل آماده کنید.
تعداد کلیدهای عملکردی روی ۶AV6643-0DD01-1AX0 چقدر است؟
این پنل دارای ۳۴ کلید عملکردی است که از این تعداد، ۲۶ کلید دارای نشانگر LED هستند.
پایه مهندسی کدام نسخه از ۶AV6643-0DD01-1AX0 پشتیبانی می‌کند؟
از WinCC flexible 2005 Standard SP1 یا محیط مهندسی سازگان‌دار و پشتیبانی‌شدهٔ معادل استفاده کنید.
چند مگابایت حافظهٔ کاربری در ۶AV۶۶۴۳-۰DD۰۱-۱AX۰ در دسترس است؟
این پنل ۶ مگابایت حافظهٔ کاربری برای برنامهٔ پیکربندی‌شده فراهم می‌کند.
پیش از جایگزینی ۶AV۶۶۴۳-۰DD۰۱-۱AX۰ چه چیزهایی باید حفظ شوند؟
پروژهٔ HMI، دستورالعمل‌ها، هشدارها، رمزهای عبور، تنظیمات ارتباطی و هر دادهٔ زمان اجرا که قابل انتقال باشد را پشتیبان‌گیری کنید.
پیش از نصب ۶AV۶۶۴۳-۰DD۰۱-۱AX۰ چه چیزهایی را باید مقایسه کرد؟
بُرش پنل، نوع صفحه‌کلید، سیم‌کشی تغذیه، اختصاص رابط‌ها و هدف پروژه را بررسی کنید.
یادداشت‌های سازگردی و سفارش
فهرست بررسی سازگاری
- از پروژه‌ای استفاده کنید که برای سخت‌افزار MP ۲۷۷ ۱۰ کلید پیکربندی شده است، نه نسخهٔ لمسی آن.
- بُرش نصب‌شدهٔ پنل، موقعیت کانکتورها و عمق موجود در کابینت را بررسی کنید.
- پیش از خارج کردن پنل عملیاتی، رویه‌های انتقال پروژه و بازیابی آن را تأیید کنید.
