بررسی اجمالی
| محل اصل: | ایالات متحده آمریکا |
| نام برند: | بنتلی نوادا |
| شماره مدل: | 330101-36-80-10-02-00 |
| کمترین مقدار سفارش: | 1 |
| جزئیات بستهبندی: | نو اصلی، دربستهبندی کارخانه |
| زمان تحویل: | 5 تا 7 روز |
| شرایط پرداخت: | T/T |
| توانایی تأمین: | در انبار |
جزئیات سریع
| گزینه طول بدون رزوه: | 33 گزینه طول بدون رزوه: 3.6 اینچ |
| گزینه طول کل محفظه: | 53 گزینه طول کل محفظه: 8.0 اینچ |
| گزینه طول کل: | 10 1.0 متر (3.3 فوت) |
| گزینه کانکتور و نوع کابل: | 02 گزینه کانکتور و نوع کابل: کانکتور کوچک هممحور ClickLoc، کابل استاندارد |
| گزینه تأییدیه موسسه: | 00 مورد نیاز نیست |
| ابعاد: | 1.5x1.3x109 سانتیمتر |
| وزن: | 0.08kg |
توضیح

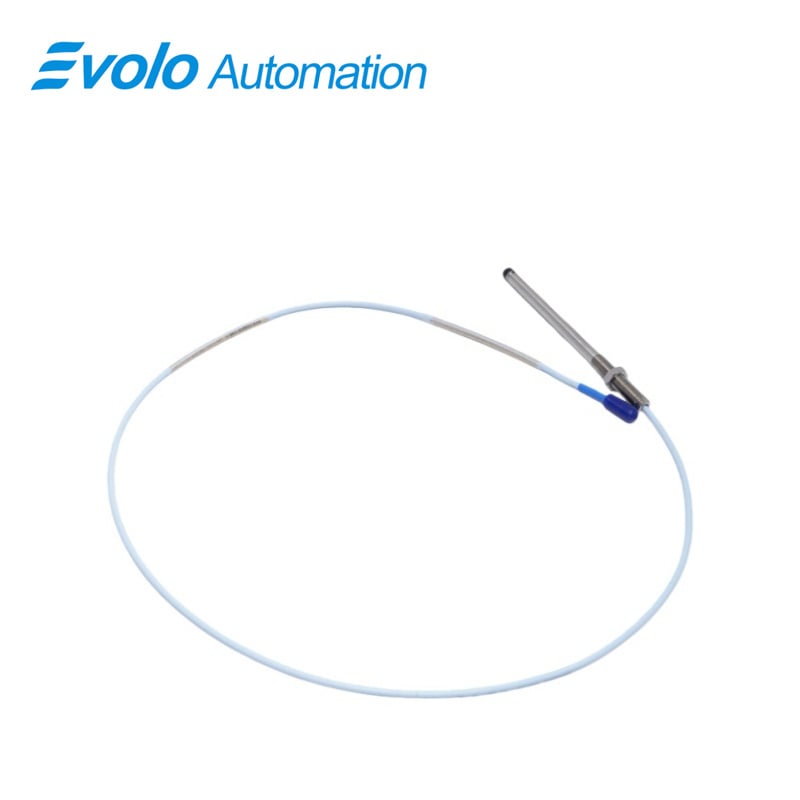

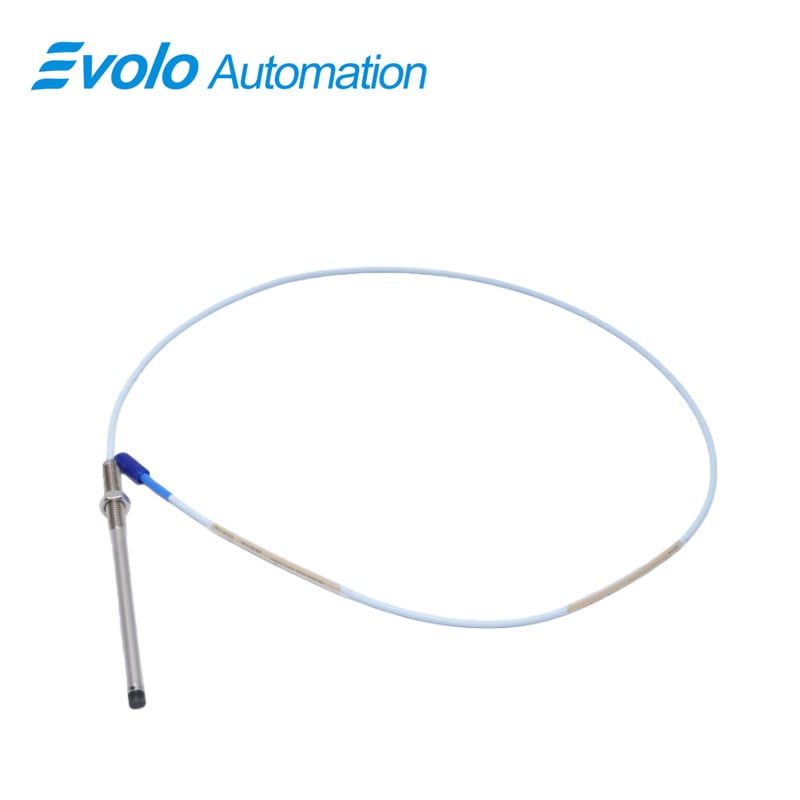

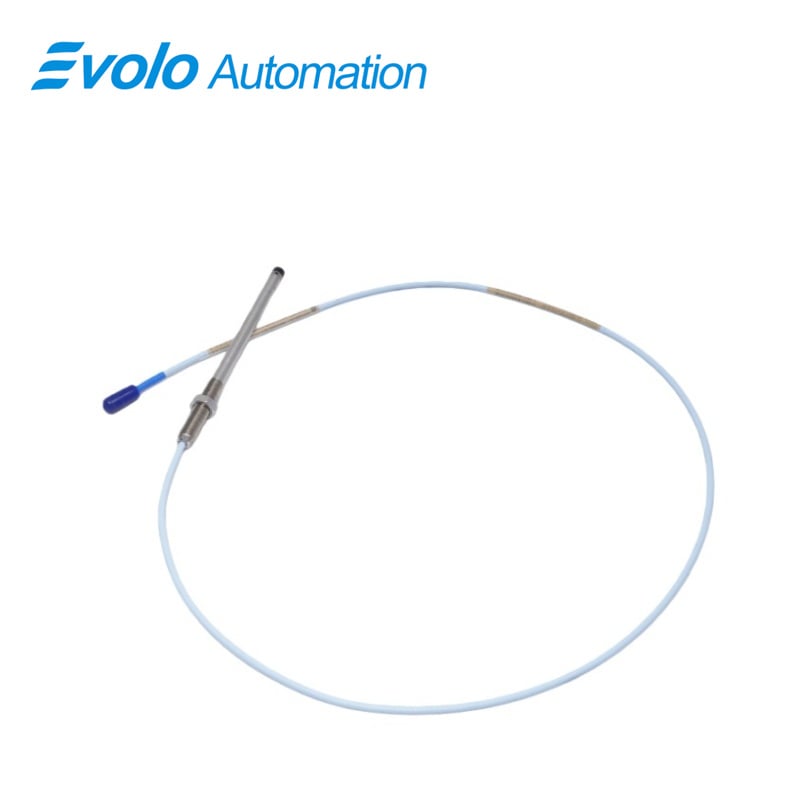

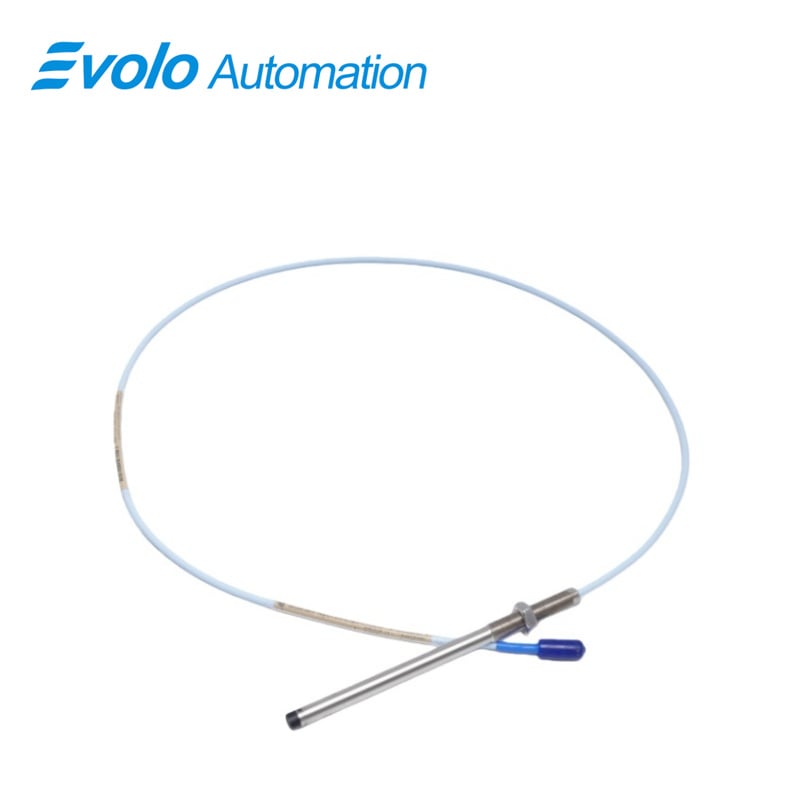

سنسور نزدیکی 330101-36-80-10-02-00 3300 XL 8 میلیمتر یک سنسور اتوماسیون با دقت بالا است که برای اندازهگیری دقیق موقعیتهای ساکن و همچنین ارتعاش دینامیکی در ماشینآلات صنعتی طراحی شده است. این سنسور نزدیکی 8 میلیمتری که بخشی از سری 3300 XL میباشد، ولت خروجی را به صورت مستقیم متناسب با فاصله بین نوک سنسور و سطح رسانای تحت نظارت تولید میکند و امکان نظارت دقیق بر سلامت و عملکرد ماشینآلات در سیستمهای اتوماتیک را فراهم میسازد. این قابلیت آن را برای کاربردهایی که نیاز به تحلیل ارتعاش در زمان واقعی، نظارت بر موقعیت و اندازهگیری سرعت چرخش دارند، ضروری میسازد.
در اتوماسیون صنعتی، سیستم 3300 XL 8 mm بهطور گسترده در ماشینهای مجهز به یاتاقان فیلم مایع، توربینها، کمپرسورها و پمپها استفاده میشود که در آنها اندازهگیری دقیق جابجایی برای نگهداری پیشبینانه و کارایی عملیاتی حیاتی است. این پروب سیگنالهای مرجع Keyphasor را پشتیبانی میکند و دادههای دقیق موقعیت و سرعت روتور را فراهم میآورد که برای سیستمهای کنترل اتوماتیک مبتنی بر زمانبندی همگام و نظارت ارتعاش بسیار مهم است.
سیستم پروب 330101-36-80-10-02-00 بهگونهای مهندسی شده است که نیازهای سختگیرانه استاندارد API 670 مؤسسه پترول آمریکا (API) را برآورده کند و اطمینان فراهم میآورد که پیکربندی مکانیکی قابل اعتماد، محدوده اندازهگیری خطی، دقت بالا و پایداری عالی در دما فراهم باشد. تمام اجزای 3300 XL 8 mm از جمله پروبها، کابلهای امتداد و سنسورهای Proximitor کاملاً متفاوتپذیر هستند که باعث حذف نیاز به کالیبراسیون سفارشی و سادهسازی نگهداری در نیروگاههای اتوماتیک میشود.
این سنسور نزدیکی از بهبودهای طراحی پیشرفته بهرهمند است. فناوری قالبگیری انحصاری TipLoc، اتصالی بادوام بین نوک و بدنه سنسور ایجاد میکند و قابلیت اطمینان آن را در شرایط کاری سخت افزایش میدهد. طراحی CableLoc روی کابل سنسور، استحکام کششی قوی معادل ۳۳۰ نیوتن (۷۵ پوند-نیرو) فراهم میکند و اتصالات را در سیستمهای خودکار با لرزش یا حرکت شدید، محکم نگه میدارد. برای محیطهای حساس به مایعات، طراحی اختیاری FluidLoc در کابل، از نشت روغن یا سایر مایعات از طریق کابل جلوگیری میکند و به کاربردهای اتوماسیون که در آن یکپارچگی و ایمنی ماشین حائز اهمیت بالایی است، بیشتر کمک میکند.
پروب نزدیکی 3300 XL 8 میلیمتر مدل 330101-36-80-10-02-00 با پروبهای موجود 5 و 8 میلیمتری سری 3300 سازگار است و انعطافپذیری لازم برای بازسازی یا ارتقای سیستمها در تأسیسات خودکار را فراهم میکند. قابلیت اندازهگیری دقیق، طراحی مکانیکی مقاوم و ویژگیهای مناسب برای خودکارسازی، این پروب را به انتخابی پیشرو در نگهداری پیشبینانه، نظارت بر وضعیت و سیستمهای پیشرفته خودکارسازی صنعتی تبدیل کرده است.
کاربردها
پروب نزدیکی 3300 XL 8 میلیمتر مدل 330101-36-80-10-02-00 برای کاربردهای اندازهگیری با دقت بالا در سیستمهای خودکارسازی صنعتی و نظارت بر وضعیت طراحی شده است. عملکرد اصلی آن تولید ولتاژ خروجی متناسب با فاصله بین نوک پروب و سطح هادی تحت نظارت است که امکان اندازهگیری دقیق موقعیتهای ایستا و ارتعاشات پویا در ماشینآلات را فراهم میکند.
پایش ارتعاش و موقعیت
این پروب برای ماشینهای یاتاقان لغزشی با فیلم مایع، از جمله توربینها، کمپرسورها، پمپها و ژنراتورها، که نیاز به نظارت دقیق بر ارتعاش شعاعی و محوری دارند، ایدهآل است. تنظیم فاصله توصیهشده حدود ۱٫۲۷ میلیمتر (۵۰ میل) برای ارتعاش شعاعی، دقت بهینه در اندازهگیری را تضمین میکند. محدوده خطی پروب به میزان ۲ میلیمتر (۸۰ میل) تشخیص قابل اعتمادی از جابجاییهای کوچک را فراهم میکند و آن را مناسب برای ماشینآلات با سرعت بالا در فرآیندهای صنعتی خودکار میسازد.
اندازهگیری سرعت چرخش و سیگنال Keyphasor
پروب 3300 XL 8 میلیمتری نیز از سیگنالهای مرجع Keyphasor پشتیبانی میکند و امکان اندازهگیری دقیق موقعیت و سرعت روتور را فراهم میدهد. این قابلیت برای سیستمهای کنترل خودکاری ضروری است که برای نظارت شرایط، نگهداری پیشبینانه و کارایی عملیاتی به زمانبندی همگامسازی نیاز دارند.
کاربردهای محیطهای سخت و دمای بالا
سنسور با استفاده از فولاد ضدزنگ AISI 303/304 و نوک فلزی از جنس پلیفنیلن سولفید (PPS) ساخته شده و میتواند در دمای عملیاتی بین 52- درجه سانتیگراد تا 177+ درجه سانتیگراد (62- درجه فارنهایت تا 350+ درجه فارنهایت) کار کند. طراحی مستحکم آن، همراه با ویژگیهای انحصاری TipLoc و CableLoc، اطمینان بخشیده به قابلیت اطمینان طولانی در محیطهای پر از لرزش و روغنکاری. کابل اختیاری FluidLoc بهطور اضافی از نشت روغن یا مایعات دیگر از درون کابل جلوگیری میکند و آن را مناسب برای ماشینآلات خودکار در شرایط صنعتی سخت میسازد.
جایگزینی و یکپارچهسازی با اتوماسیون
سنسور نزدیکی 3300 XL 8 میلیمتری کاملاً سازگار است با سایر اجزای سری 3300، از جمله سنسورهای 5 و 8 میلیمتری، کابلهای امتداد و سنسورهای Proximitor. این ویژگی جایگزینی، یکپارچهسازی را ساده میکند، زمان توقف را کاهش میدهد و نیاز به کالیبره کردن خاص برای هر جزء را حذف میکند که آن را ایدهآل میسازد برای سیستمهای اتوماسیون بزرگمقیاس که عملکرد ثابت سنسور حیاتی است.
به طور خلاصه، پروب نزدیکی 3300 XL 8 میلیمتر مدل 330101-36-80-10-02-00 برای پایش ارتعاش و موقعیت، اندازهگیری سرعت کیفیزور و پایش خودکار وضعیت در ماشینآلات صنعتی طراحی شده است و عملکرد قابل اعتمات و با دقت بالا را در شرایط عملیاتی چالشبرانگیز فراهم میکند.
مشخصات
| رشته پیچ بدنه پروب: | رشته 3/8-24 UNF |
| حداکثر طول درگیری رشته پیچ: | 0.563 in |
| دمای کاری و نگهداری: | -52°C تا +177°C (-62°F تا +350°F) |
| جنس نوک پروب: | پلی فنیلن سولفید (PPS) |
| جنس بدنه پروب: | فولاد ضدزنگ AISI 303 یا 304 (SST) |
| سیمکشی در محل: | 0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
| محدوده خطی: | 2 میلیمتر (80 میلیاینچ) |
| تنظیم فاصله توصیهشده برای ارتعاش شعاعی: | -9 ولت مستقیم [حدوداً 1.27 میلیمتر (50 میل)] |
| مقاومت خروجی: | 50 Ω |
| حساسیت تغذیه: | تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
مزیت رقابتی
اندازهگیری با دقت بالا
پروب نزدیکی 3300 XL 8 میلیمتر خروجی ولتاژی تولید میکند که به طور مستقیم با فاصله بین نوک پروب و سطح هادی تحت نظارت متناسب است و اندازهگیری بسیار دقیق موقعیت و ارتعاش را فراهم میدهد. محدوده خطی 2 میلیمتر (80 میل) و فاصله تنظش توصیهشده 1.27 میلیمتر (50 میل) برای ارتعاش شعاعی امکان پایش دقیق ماشینآلات در سیستمهای خودکار را فراهم میدهد و عملکرد قابل اعتمات را در شرایط هر دو ایستایی و پویا تضمین میکند.
طراحی محکم برای محیط های خشن
این پروب که از فولاد ضدزنگ AISI 303/304 و نوک تیغهای از جنس PPS ساخته شده است، میتواند در دماهای بسیار بالا و پایین بین 52- درجه سانتیگراد تا 177+ درجه سانتیگراد (62- درجه فارنهایت تا 350+ درجه فارنهایت) به خوبی عمل کند. فناوری اختصاصی قالبگیری TipLoc ارتباط بسیار محکمی بین نوک و بدنه پروب برقرار میکند، در حالی که طراحی CableLoc استحکام کششی معادل 330 نیوتن (75 پوند-نیرو) را فراهم میآورد و کابل را حتی در محیطهای با لرزش شدید یا روغنکاری شده نیز محکم نگه میدارد. کابلهای اختیاری FluidLoc از نشت روغن یا سایر مایعات جلوگیری کرده و قابلیت اطمینان را در شرایط صنعتی سخت افزایش میدهند.
قابلیت تعویض و سازگاری
اجزای سیستم 3300 XL 8 میلیمتری بهطور کامل با سایر پروبها، کابلهای امتداد و سنسورهای Proximitor سری 3300 با قطر 5 و 8 میلیمتر تعویضپذیر هستند. این سازگاری معکوس زمان تعمیر و نگهداری را کاهش میدهد، نیاز به کالیبراسیون آزمایشگاهی را حذف میکند و یکپارچهسازی در سیستمهای خودکار موجود را ساده میسازد.
هماهنگی با استانداردها و آمادهسازی برای اتوماسیون
بهطور کامل مطابق با استانداردهای API 670، پروب 3300 XL 8 میلیمتری اطمینان حاکمیت بالاتر در پیکربندی مکانیکی، خطیبودن، دقت و پایداری دمایی را فراهم میکند. اتصالدهنده هممحور کوچک ClickLoc و کابل استاندارد آن، امکان ادغام آسان در سیستمهای کنترل اتوماسیون و نظارت وضعیت را فراهم میکنند و آن را به گزینهای ایدهآل برای نگهداری پیشبینانه و نظارت بلادرنگ بر ماشینآلات تبدیل میکنند.
ویژگیهای عملکرد افزایش یافته
با مقاومت خروجی پایین 50 اهم و حساسیت تغذیه کمتر از 2 میلیولت تغییر در هر ولت، پروب 3300 XL 8 میلیمتری سیگنالهای پایدار و با وفاداری بالا را برای کاربردهای نظارت خودکار فراهم میکند. طراحی جمعوجور و ساختار محکم آن امکان نصب در فضاهای تنگ را بدون قربانی کردن عملکرد فراهم میکند و مزیت رقابتی آشکاری را در محیطهای پیشرفته اتوماسیون صنعتی ایجاد میکند.
