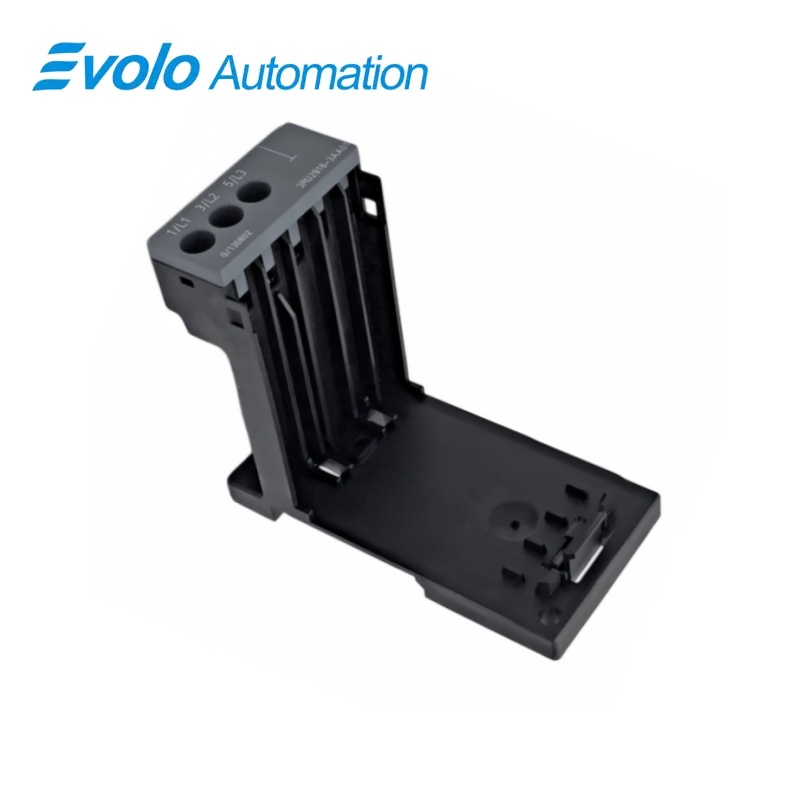

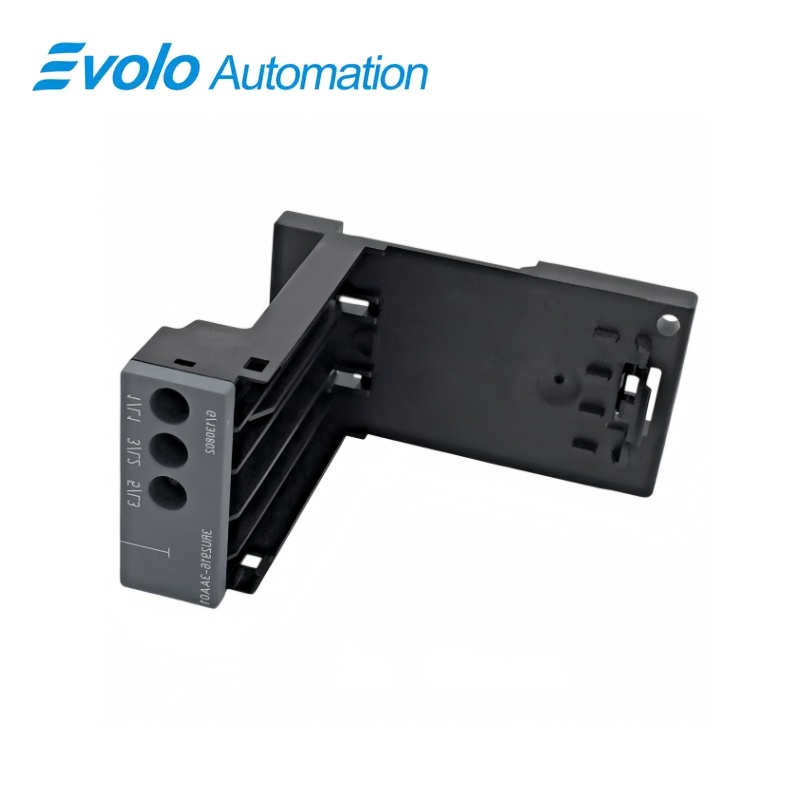

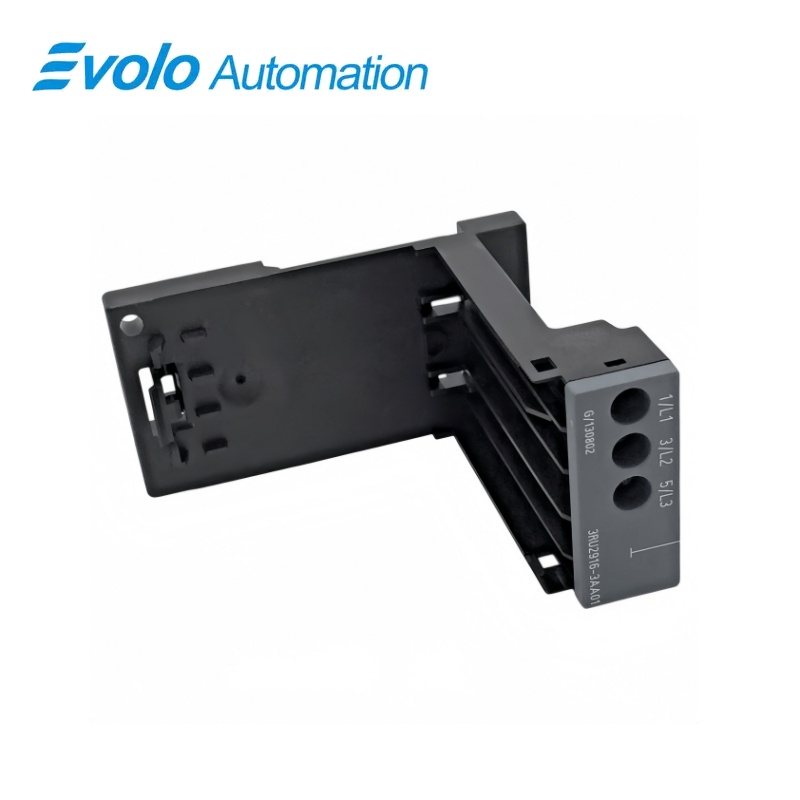

پشتیبان نصب رله مستقل سیریوس S00 سیمنز ۳RU۲۹۱۶-۳AA۰۱

مرور کلی

شیمنس سیریوس

پشتیبانی نصب رلهٔ مستقل سیریوس اس۰۰ ۳RU۲۹۱۶-۳AA۰۱

پشتیبانی ترمینال اندازهٔ اس۰۰ برای نصب رلهٔ مستقل با ترمینال‌های پیچی مدار اصلی و نصب پیچی یا روی ریل دین ۳۵ میلی‌متری.

در یک نگاه

برند	زیمنس
مدل	۳RU۲۹۱۶-۳AA۰۱
نوع محصول	پشتیبانی ترمینال رله
عملکرد اصلی	نصب مستقل رله
کاربرد	رله‌های ۳RU۲۱، ۳RB۳۰، ۳RB۳۱ و ۳RR۲

چیدمان رلهٔ مستقل

پایه‌های نگهدارنده رله‌های سازگان‌دار را بدون وابستگی به کنتاکتور به‌صورت جداگانه نگه می‌دارند.

قالب مکانیکی S۰۰

پایه بر اساس چیدمان رلهٔ S۰۰ انتخاب می‌شود.

دو روش ثابت‌سازی

ثابت‌سازی با پیچ و اتصال قلابی به ریل DIN ۳۵ میلی‌متری، گزینه‌های نصب را فراهم می‌کنند.

خلاصه ی محصول

۳RU۲۹۱۶-۳AA۰۱ نصب جداگانهٔ رله‌های SIRIUS S۰۰ سازگان‌دار را پشتیبانی می‌کند.

ترمینال‌های پیچی مدار اصلی، روش اتصال رلهٔ انتخاب‌شدهٔ ۳RU۲۱، ۳RB۳۰، ۳RB۳۱ یا ۳RR۲ را فراهم می‌کنند، در حالی که پایه رابط مکانیکی نگهداری را تأمین می‌کند.

تمرکز سفارش: خانوادهٔ رله، قاب S00 و ترمینال‌های اصلی با پیچ را مطابقت دهید، سپس روش نصب با پیچ یا موقعیت ریل DIN ۳۵ میلی‌متری را انتخاب کنید.

توابع کلیدی

رله را به‌صورت جداگانه نصب کنید

پایهٔ ترمینال امکان نصب مستقل رله‌ای سازگان‌دار را فراهم می‌کند، نه اینکه مستقیماً به کنتاکتور متصل شود.

هدایای مدار اصلی را به هم متصل کنید

ترمینال‌های پیچی مجاز به استفاده از هادی‌های جامد، رشته‌ای یا رشته‌ای بسیار نازک آماده‌شده با مشخصات تعیین‌شده هستند.

سیستم نصب کابینت انتخاب‌شده را نصب کنید

پایه را می‌توان با پیچ ثابت کرد یا روی ریل DIN ۳۵ میلی‌متری قفل کرد.

مشخصات رسمی

اندازهٔ قاب رله	S00
فناوری ترمینال مدار اصلی	Screw terminals
محدوده‌ی رسانای جامد و سیم‌بندی‌شده	۱ × (۰٫۵ تا ۴ میلی‌متر مربع)
محدوده‌ی رسانای پیش‌آماده‌شده با سیم‌بندی بسیار نازک	۰٫۵ تا ۲٫۵ میلی‌متر مربع
محدوده‌ی اندازه‌ی AWG تماس اصلی	۱ × AWG ۲۰ تا ۱۲
روش‌های ثابت‌سازی	نگهداری با پیچ یا قفل‌شدن روی ریل DIN ۳۵ میلی‌متری
رتبه‌بندی حفاظت جلو	IP20 مطابق استاندارد IEC ۶۰۵۲۹
محافظت در برابر لمس از جلو	ایمن برای لمس با انگشت از جلو در جهت عمودی
دمای محیط عملیاتی	منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد
دمای محیط نگهداری	۵۰- تا ۸۰+ درجه‌ی سانتی‌گراد
ابعاد (عرض × ارتفاع × عمق)	۴۵ × ۸۹ × ۷۵ میلی‌متر
وزن حمایتی خالص	۶۱ گرم

منبع رسمی: برگه داده‌های دقیق نصب و حمایت زیمنس

پرسش‌های رایج

آیا می‌توانم رله بار اضافی را به‌صورت جداگانه از کنتاکتور خود روی ۳RU2916-3AA01 نصب کنم؟

بله، پایه ترمینال برای نصب مستقل رله‌های سازگون طراحی شده است.

کدام اندازه قاب رله با ۳RU2916-3AA01 سازگون است؟

این پایه برای اندازه S00 در نظر گرفته شده است.

آیا ۳RU2916-3AA01 را می‌توان روی ریل DIN ۳۵ میلی‌متری قفل کرد؟

بله، این پایه امکان نصب قفلی روی ریل DIN ۳۵ میلی‌متری و همچنین نصب با پیچ را فراهم می‌کند.

آیا ۳RU2916-3AA01 می‌تواند رسانای رشته‌ای ظریف ۴ میلی‌متر مربعی آماده‌شده را بپذیرد؟

خیر، موصل‌های رشته‌ای نازک با آماده‌سازی انتهایی حداکثر تا ۲٫۵ میلی‌متر مربع محدود می‌شوند.

آیا مدل ۳RU۲۹۱۶-۳AA۰۱ به‌تنهایی قابلیت قطع بار اضافی را فراهم می‌کند؟

خیر، این محصول یک ترمینال و پایهٔ نصب است؛ بنابراین رلهٔ سازگان‌یافتهٔ انتخاب‌شده، عملکرد رله را فراهم می‌کند.

آیا مدل ۳RU۲۹۱۶-۳AA۰۱ با خانوادهٔ رله‌های ۳RR۲ سازگان‌پذیر است؟

بله، خانوادهٔ ۳RR۲ در میان خانواده‌های رله‌های سازگان‌پذیر، همراه با ۳RU۲۱، ۳RB۳۰ و ۳RB۳۱ ذکر شده است.

آیا مدل ۳RU۲۹۱۶-۳AA۰۱ در دمای محیطی ۶۵ درجهٔ سانتی‌گراد قابلیت کارکرد دارد؟

بله، دمای ۶۵ درجهٔ سانتی‌گراد در محدودهٔ کاری مشخص‌شدهٔ آن (از ۲۰- تا ۷۰+ درجهٔ سانتی‌گراد) قرار دارد.

یادداشت‌های سازگردی و سفارش

پیش از سفارش مدل ۳RU۲۹۱۶-۳AA۰۱: پایهٔ ترمینال مناسب برای رلهٔ S۰۰ مربوطه را انتخاب کنید، نوع اتصال پیچی ترمینال را حفظ نمایید و فضای لازم برای مونتاژ رله و سیم‌کشی مدار اصلی را در نظر بگیرید.

فهرست بازرسی سازگان‌پذیری برای مدل ۳RU۲۹۱۶-۳AA۰۱

• خانوادهٔ کامل رله‌ها و اندازهٔ S00 را تطبیق دهید.
• نوع نصب پیچی یا ریل ۳۵ میلی‌متری را انتخاب کنید.
• از حداقل هادی مناسب برای آماده‌سازی انتهای سیم استفاده کنید.
• تکیه‌گاه و رلهٔ عملکردی را به‌عنوان اجزای جداگانه در نظر بگیرید.
