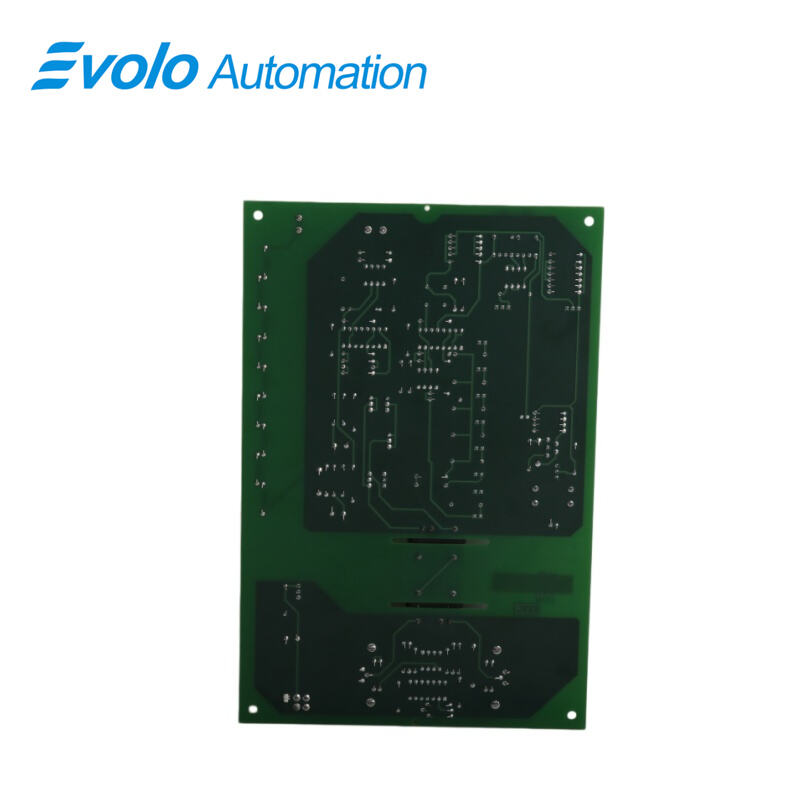

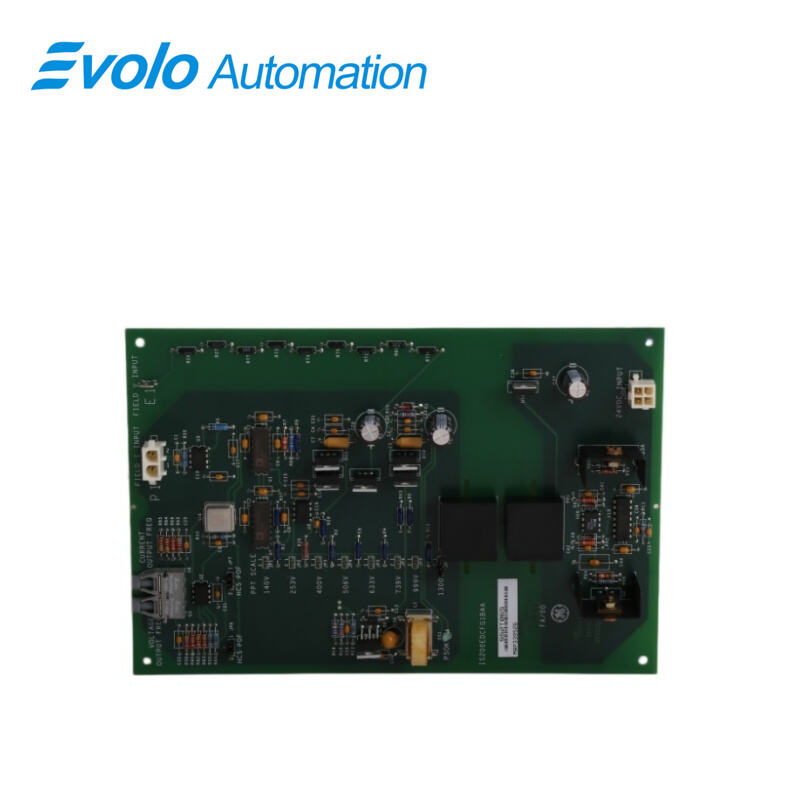

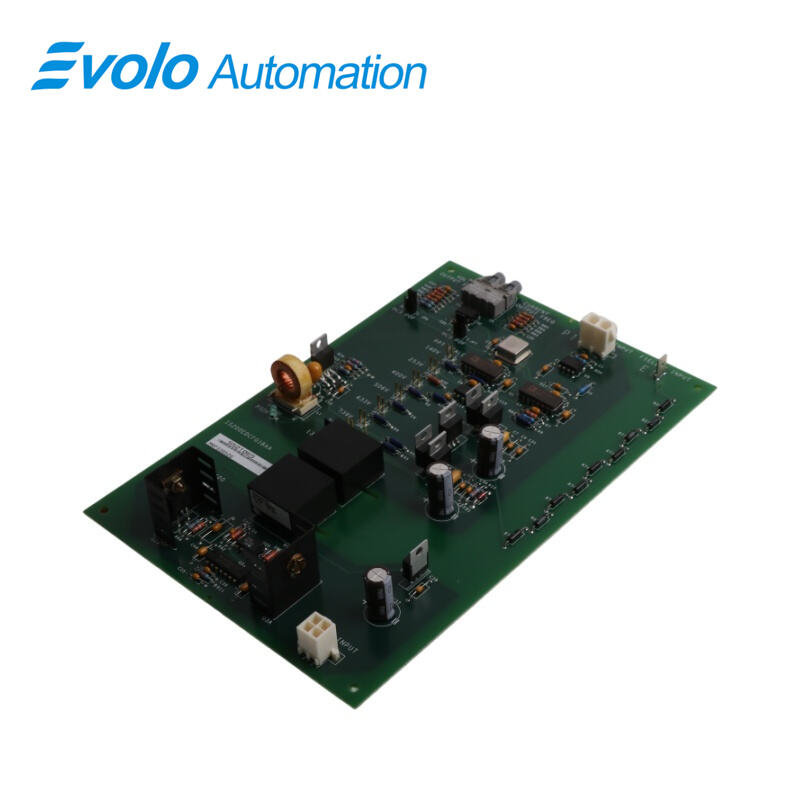

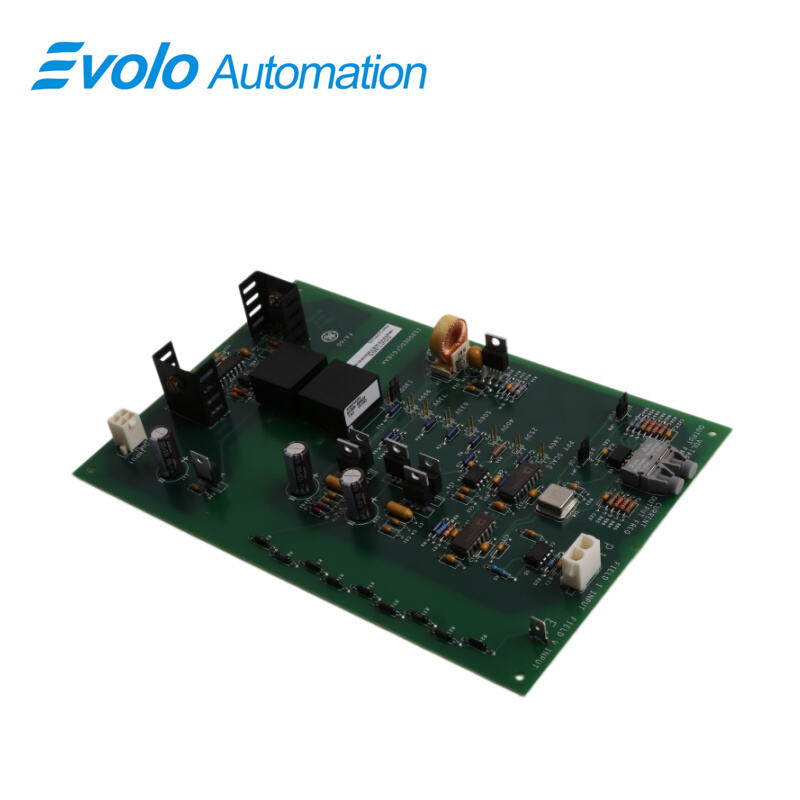

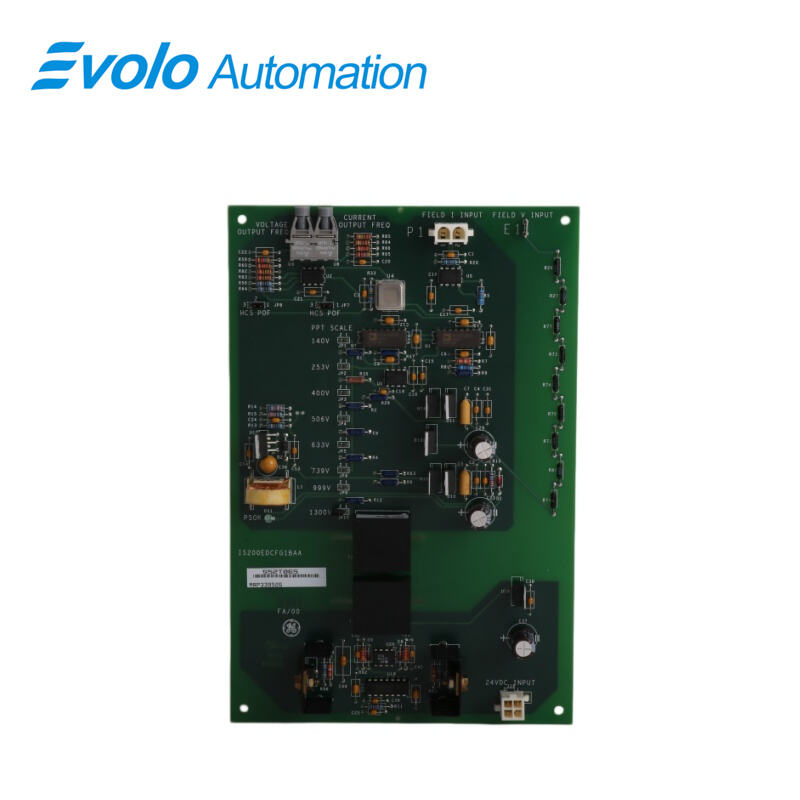

برد تحریک و غیرتحریک IS200EDEXG1ADA

مرور کلی

مکان مبدأ:	ایالات متحدهٔ آمریکا
نام برند:	Ge
شماره مدل:	IS200EDEXG1ADA
جزئیات بسته‌بندی:	جدید اصلی و در بسته‌بندی کارخانه‌ای مهر و موم‌شده
زمان تحویل:	۵ تا ۷ روز
شرایط پرداخت:	تی‌تی
توانایی تأمین:	موجود در انبار

جزئیات سریع

نام محصول:	برد تحریک و غیرتحریک
سازنده:	Ge
ابعاد:	۲۲٫۸×۱۵٫۲×۳٫۵ سانتی‌متر
وزن:	0.25kg
سازگانی:	سیستم کنترل فرآیند ماژولار
ورودی‌ها:	۱۶ ورودی آنالوگ (۰ تا ۱۰ ولت مستقیم یا ۴ تا ۲۰ میلی‌آمپر مستقیم)؛ ۸ ورودی دیجیتال (۲۴ ولت مستقیم)؛ ۱ ورودی مرجع خارجی (۰ تا ۱۰ ولت مستقیم)
خروجی‌ها:	۱۶ خروجی آنالوگ (۰ تا ۱۰ ولت مستقیم یا ۴ تا ۲۰ میلی‌آمپر مستقیم)؛ ۸ خروجی دیجیتال (۲۴ ولت مستقیم)
عملکردهای کنترلی:	کنترل PID؛ کنترل سوئیچی؛ کنترل شیب‌دار/نگهداری حرارتی

توضیحات

IS200EDEXG1ADA یک برد تحریک‌زدایی (De-Excitation) است که توسط شرکت جنرال الکتریک (GE) در سری EX2100 طراحی و ساخته شده و در سیستم‌های کنترل تحریک به کار می‌رود.

برد EDEX، برد اصلی در ماژول تحریک‌زدایی است. این برد علاوه بر فرآهم‌سازی آتش‌زنی SCRهای تحریک‌زدایی، بازخورد حالت هدایت (conduction sense) و نگهداری ولتاژ را نیز فراهم می‌کند تا عملکرد سیستم در صورت قطع برق تضمین شود. برد EMIO فرآیند تحریک‌زدایی را روی برد EXTB آغاز می‌کند.

برد EXTB کنتاکتور جریان مستقیم ۴۱ (۴۱A/۴۱B) یا کلید قطع‌کننده را باز می‌کند و سپس سیگنال‌های تحریک‌زدایی را از کنتاکت‌های کمکی به مدارهای آتش‌زنی SCR روی برد EDEX منتقل می‌کند. دو نوع برد EDEX وجود دارد.

برد گروه ۱ برای تحریک‌زدایی با استفاده از SCR طراحی شده است و برد گروه ۲ برای تحریک‌زدایی با استفاده از دیود طراحی شده است.

در هر خاموشی، انرژی ذخیره‌شده در میدان ژنراتور باید پراکنده شود.

در یک خاموش‌شدن عادی، توقف توسط اپراتور آغاز می‌شود. پل در حد تأخیر فعال می‌شود و زمان کافی برای کاهش میدان قبل از باز شدن کنتاکتورهای میدان در نظر گرفته می‌شود. در طول یک توقف اضطراری (قطع)، کنتاکتورهای میدان بلافاصله باز می‌شوند.

انرژی ذخیره‌شده در میدان باید از طریق روش‌های دیگری پراکنده شود.

ماژول غیرمغناطیس‌سازی SCR (EDEX)

برای مشتریانی که نیاز به غیرمغناطیس‌سازی سریع دارند، ماژول غیرمغناطیس‌سازی SCR ارائه می‌شود.

در ماژول EDEX، یک SCR فعال می‌شود تا مسیر هدایتی از طریق مقاومت (یا القاگر) تخلیه میدان فراهم کند تا جریان میدان از آن عبور کرده و انرژی میدان پراکنده شود.

ویژگی

این برد کنترلی عمدتاً برای مدیریت توربین‌های گازی و بخار صنعتی استفاده می‌شود و یکی از اجزای اصلی سیستم کنترل محسوب می‌گردد. ویژگی‌های کلیدی آن شامل موارد زیر است:

کنترل غیرمغناطیس‌سازی: به‌عنوان واحد اصلی در ماژول غیرمغناطیس‌سازی و ماژول کراوبَر، این برد سیگنال‌های غیرمغناطیس‌سازی را از طریق مدار فعال‌سازی SCR ارسال می‌کند.

طراحی با چگالی بالا: استفاده از طراحی ۱۶ کاناله، فضای قفسه‌ای سیستم کنترل را بهینه‌سازی می‌کند.

ادغام سیگنال: امکان ادغام بی‌درز سیگنال‌های دیجیتال اضافی را فراهم می‌کند و ظرفیت و قابلیت‌های عملکردی سیستم را گسترش می‌دهد.

بازخورد و نظارت: توابع بازخورد حفظ ولتاژ و تشخیص هدایت را ارائه می‌دهد و شامل ویژگی‌های تشخیصی برای پیگیری وضعیت پردازش و سلامت سیستم در زمان واقعی می‌شود.

مشخصات فنی

ارتباط:	ارتباط سریال RS-232؛ پروتکل ارتباطی ANAFAZE
نیازمندی‌های برق:	۹۰ تا ۲۵۰ ولت جریان متناوب، ۴۷ تا ۶۳ هرتز، حداکثر ۱۸۰ ولت‌آمپر
دمای عملیاتی:	۰ تا ۵۰ درجه سلسیوس
دمای ذخیره سازی:	۲۰- تا ۷۰ درجه سلسیوس

پرسش‌های متداول

۱. رویه‌های خاموش‌کردن برد IS200EDEXG1ADA چیست؟

برد IS200EDEXG1ADA دارای دو روش برای خاموش‌شدن است. اولین روش، خاموش‌کردن عادی است که توسط اپراتور آغاز می‌شود. در این فرآیند، پل در حد محدودیت تأخیر فعال می‌شود و زمان کافی برای کاهش تدریجی میدان قبل از باز شدن کنتاکتورهای میدان فراهم می‌آورد. روش دوم، توقف اضطراری (ابرت) است که در آن کنتاکتورهای میدان بلافاصله و بدون هیچ تأخیری قطع می‌شوند.

۲. آیا امکان اتصال بیش از یک ماژول EDEX وجود دارد؟ ？

بله، قطعاً! امکان اتصال چندین ماژول غیرمagnetیزه‌کننده (de-excitation) به یک برد EDEX که به‌عنوان ماژول اصلی (Master) تنظیم شده است، وجود دارد؛ در این حالت، ماژول‌های اضافی به‌عنوان واحدهای فرعی (Slave) تعیین می‌شوند. هنگامی که بیش از یک ماژول به این شکل متصل می‌شوند، سیگنال کنترل احتراق به ماژول اصلی ارسال می‌شود و سپس این ماژول آن را به ماژول‌های فرعی منتقل می‌کند تا اطمینان حاصل شود که تمام ماژول‌ها همزمان احتراق انجام دهند.

۳. محصولات مرتبط با IS200EDEXG1ADA چیستند؟

IS200EDEXG1A / IS200EDEXG1ADA / IS200EDEXG1AFA
