مرور کلی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
Ge |
شماره مدل: |
IS200ECTBG1ABB |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
مشخصات
|
شماره قطعه: |
IS200ECTBG1ABB |
|
نوع محصول: |
برد ترمینال تماس تحریک |
|
ابعاد: |
۳۳ × ۱۷٫۸ × ۵٫۵ سانتیمتر |
|
وزن: |
۰٫۸۶ کیلوگرم |
|
پایش ورودی: |
شش ورودی تماس کمکی عمومی، شامل پایش وضعیت کلید قطع ژنراتور (52G) و رله قفل قطع (86G) |
|
ولتاژ تماس: |
ولتاژ ترشحی ۷۰ ولت مستقیم (DC) |
|
قابلیت خروجی: |
چهار خروجی رلهٔ عمومی با نوع Form-C (NO/NC) |
|
ساختار برد: |
طراحی مدار چاپی از رده صنعتی |
توضیحات

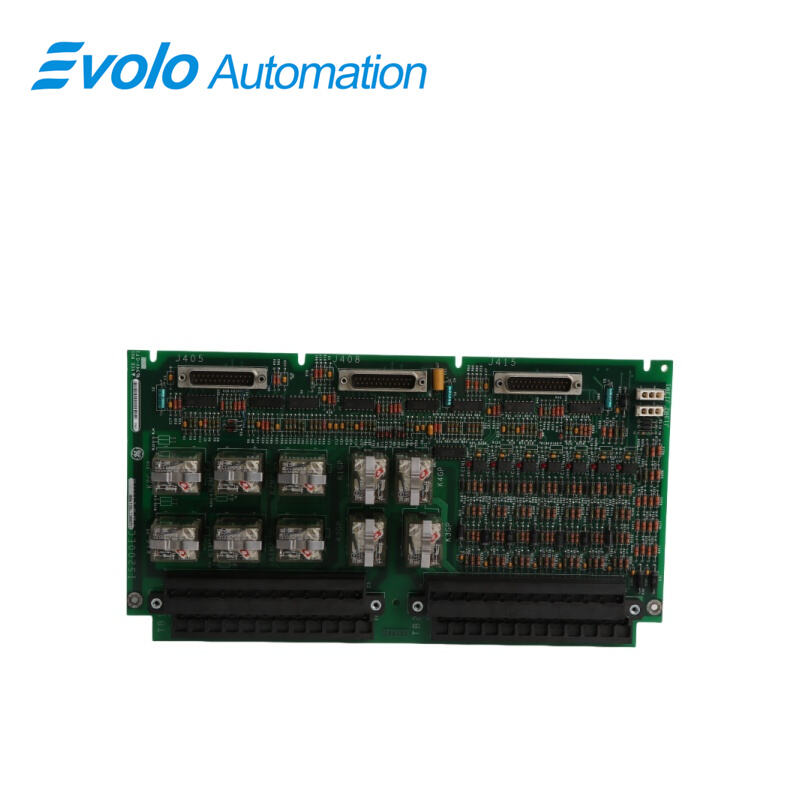

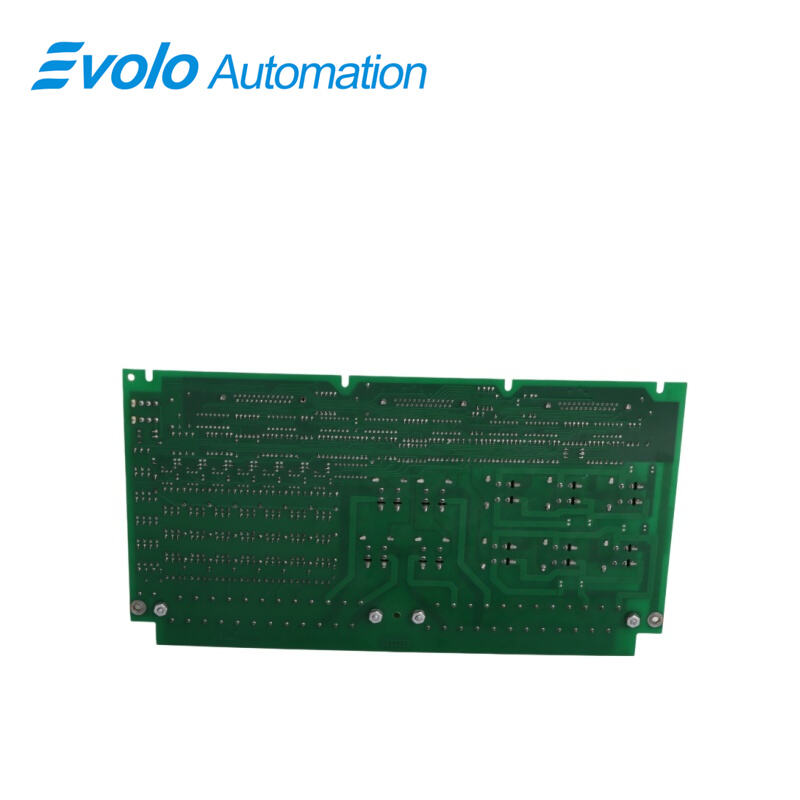

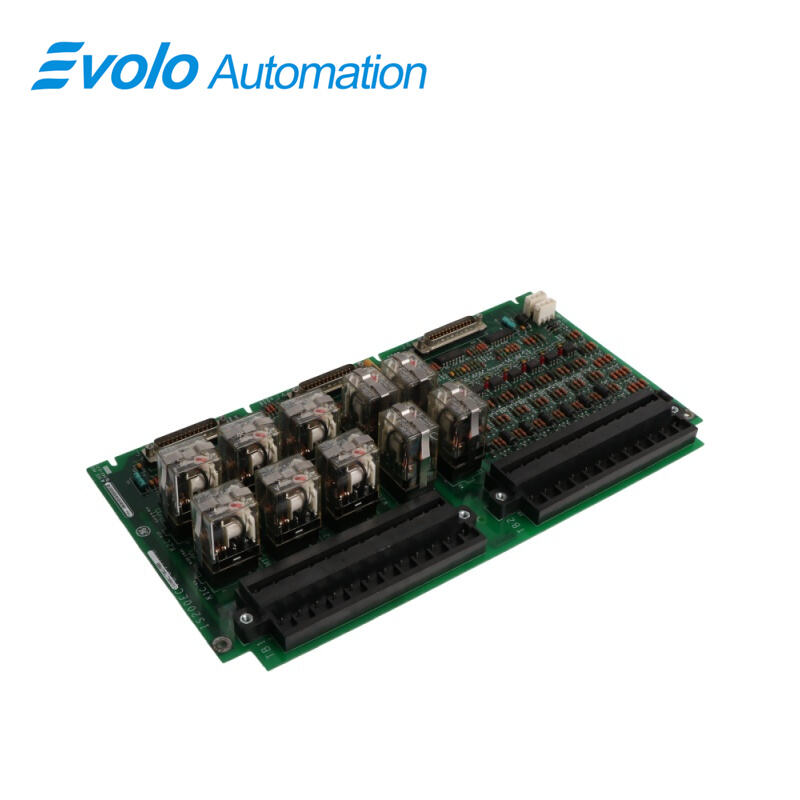

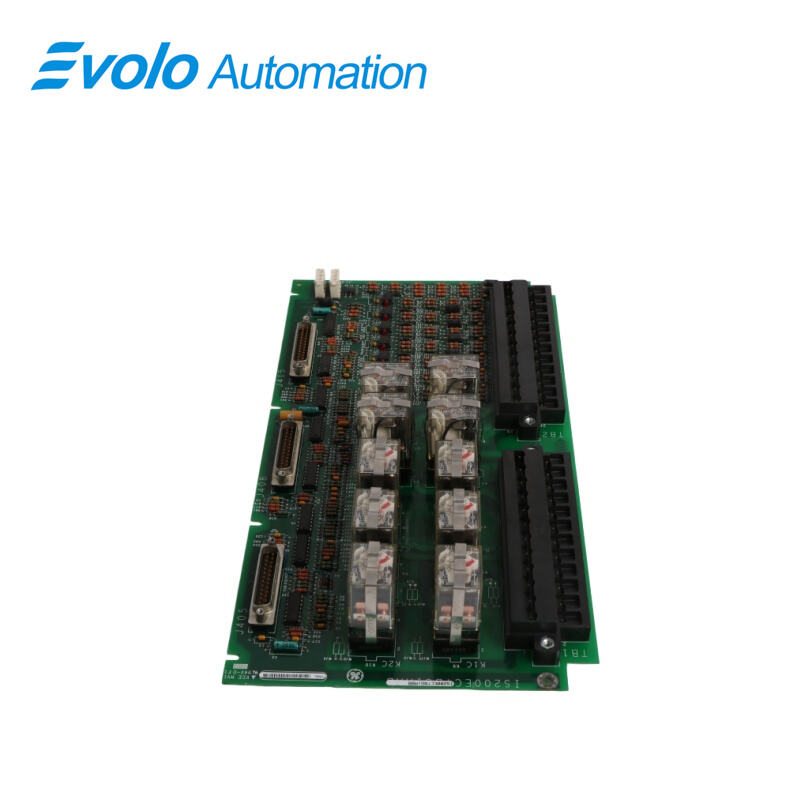

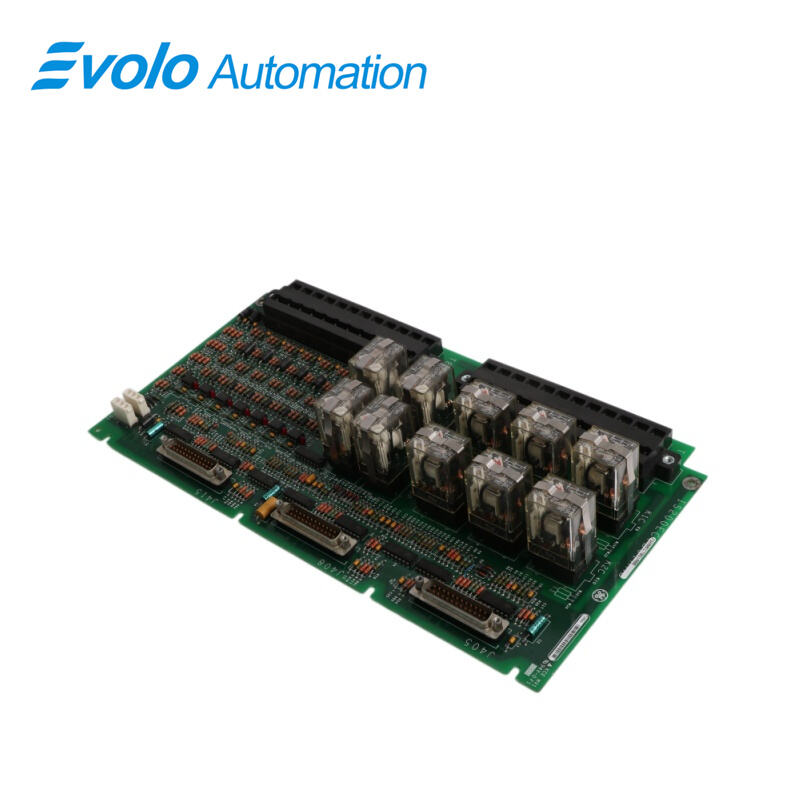

شماره مدل IS200ECTBG1ABB یکی از ترمینالبردهای تحریک (Excitation Contact Terminal Boards) تولیدشده توسط شرکت جنرال الکتریک در سری Mark VI است. این مدل، یکی از واحدهای گروه اول مدلهای ECTB میباشد. این دو گروه عبارتند از ECTBG1 و ECTBG2. مدل IS200ECTBG1ABB که بخشی از گروه ECTBG1 است، تنها در حالت پشتیبان (Redundant) قابل استفاده است. هر برد — خواه در گروه اول یا دوم مدلهای ECTB باشد — دارای دو خروجی تماس قطع (trip contact outputs) است که یک قفلشدن مشتری (customer lockout) را فعال میکند، همچنین چهار خروجی تماس رلهای از نوع Form-C دارد که توسط یک برد EMIO متصلشده کنترل میشوند. علاوه بر این، شش ورودی تماس کمکی (auxiliary contact inputs) نیز وجود دارد که با ولتاژ مستقیم ۷۰ ولت از سوی برد ECTB تغذیه (wetted) میشوند. هنگامی که این مدل بهصورت پشتیبان (redundant) استفاده میشود — که این مورد همواره اتفاق میافتد — تغذیه از منابع تغذیه M1 و M2 انجام میشود.
کاربردها
نیروگاههای بزرگ: کابینتهای کنترل تحریک GE EX2100/EX2100e در نیروگاههای حرارتی، آبی و هستهای.
مراکز انرژی صنعتی سنگین: نیروگاههای خودکفا در کارخانههای فولاد و کارخانههای شیمیایی.
منابع تغذیه تجهیزات حیاتی: برای اطمینان از کنترل پایدار تحریک ژنراتورهای سنکرون در هنگام اتصال به شبکه استفاده میشوند.
حل مشکلات متداول
خطای بازخورد سیگنال (از دست رفتن ۵۲G/۸۶G):
رفع عیب: برای تأیید وجود ورودی سیگنال هنگام بسته شدن فیزیکی تماسهای خارجی، نشانگرهای LED روی برد ترمینال را بررسی کنید.
علت: عمدتاً به دلیل شل بودن سیمکشی خارجی یا سوختن فیوز در مدار ولتاژ تر ۷۰ ولت DC.
عملکرد نکردن رله:
رفع عیب: از مولتیمتر برای اندازهگیری ترمینالهای خروجی استفاده کنید.
راهحل: اطمینان حاصل کنید که خروجی منطقی در نرمافزار کنترل (مانند Toolbox) دستورات لازم را صادر کرده است. اگر منطق طبیعی باشد اما رله عمل نکند، ممکن است تماسهای رله کوچک داخلی سوخته یا معیوب شده باشند.
هشدار اشتباه/تأثیر تداخل الکترومغناطیسی:
علت: کابلهای فشار قوی در محیط صنعتی بیش از حد به برد ترمینال نزدیک هستند.
راهحل: وضعیت زمینشدن کابل محافظ را بررسی کنید تا اطمینان حاصل شود که خط سیگنال و خط برق از نظر فیزیکی از یکدیگر جدا شدهاند.
سوالات متداول
سوال: برد IS200ECTBG1ABB با چه ماژولهای خاصی استفاده میشود؟
پاسخ: برد IS200ECTBG1ABB میتواند همراه با بردهای ترمینال ورودی-خروجی (I/O) EPCT، EXTB و EACF استفاده شود. این برد توسط برد EMIO و در ارتباط با این ماژولها مدیریت میشود.
سوال: ورودیهای تماس ۵۲G و ۸۶G در این مدل برد چاپی IS200ECTBG1ABB برای چه منظوری به کار میروند؟
پاسخ: ورودیهای تماس ۵۲G و ۸۶G توسط برد IS200ECTBG1ABB با ولتاژ ۷۰ ولت جریان مستقیم (VDC) تغذیه و نظارت میشوند. ورودی ۸۶G در حالت عادی عملیاتی به عنوان ورودی قفلکننده (lockout) عمل میکند، در حالی که ورودی ۵۲G وضعیت صحیح آنلاین ژنراتور متصلشده را ارائه میدهد.
سوال: چهار خروجی تماس عمومی نوع Form-C در مدل برد IS200ECTBG1ABB برای چه منظوری استفاده میشوند؟
الف: خروجیهای تماس فرم-C برای خروجیهایی مانند ۹۴EX و ۳۰EX و سایر موارد استفاده میشوند. هر رلهای که با این خروجیها مرتبط است، نیازمند جریان سیمپیچ دارد و وضعیت تماس کمکی رله نیز پایش میشود.
