330130-085-02-05 کابل افزایش استاندارد 3300 xl

بررسی اجمالی

محل اصل:	ایالات متحده آمریکا
نام برند:	بنتلی نوادا
شماره مدل:	330130-085-02-05
کمترین مقدار سفارش:	1
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیح

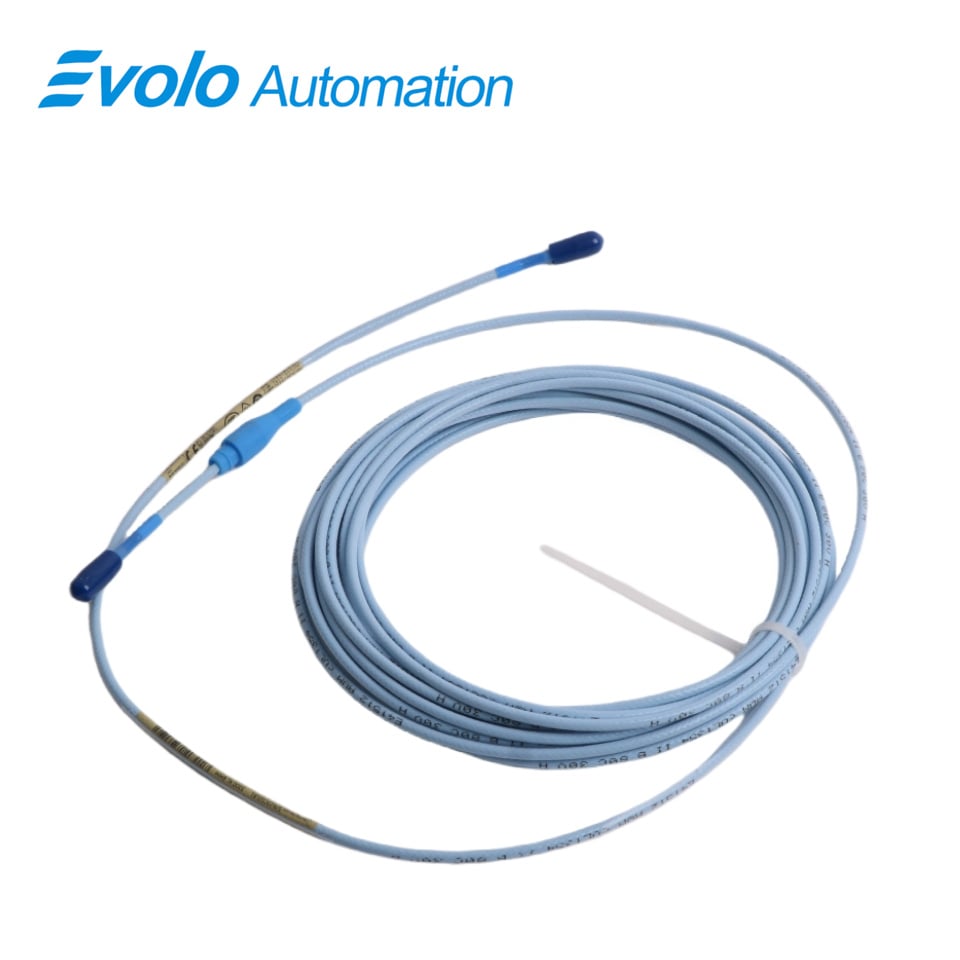

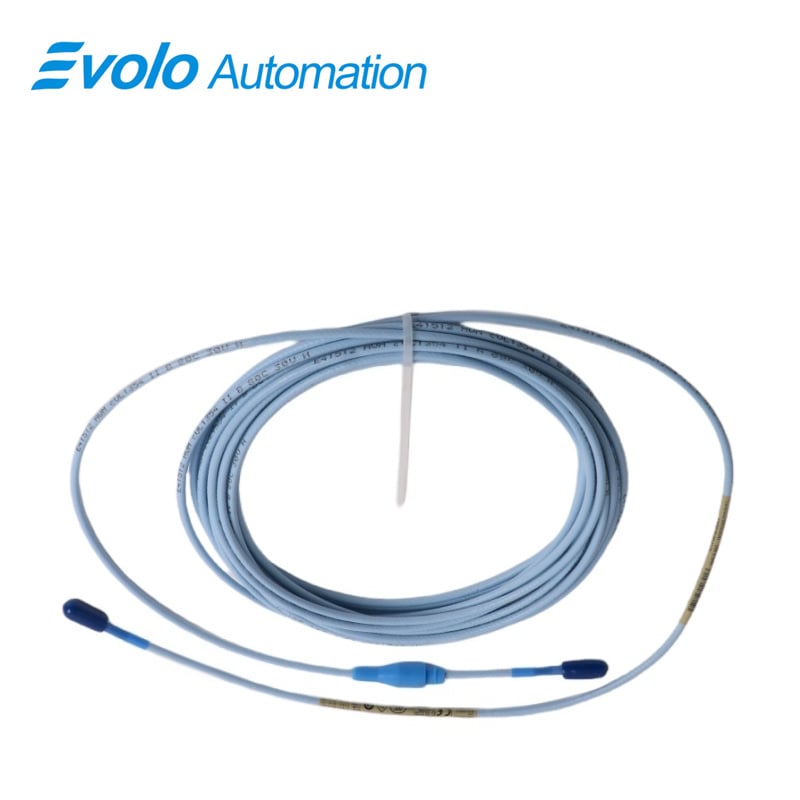

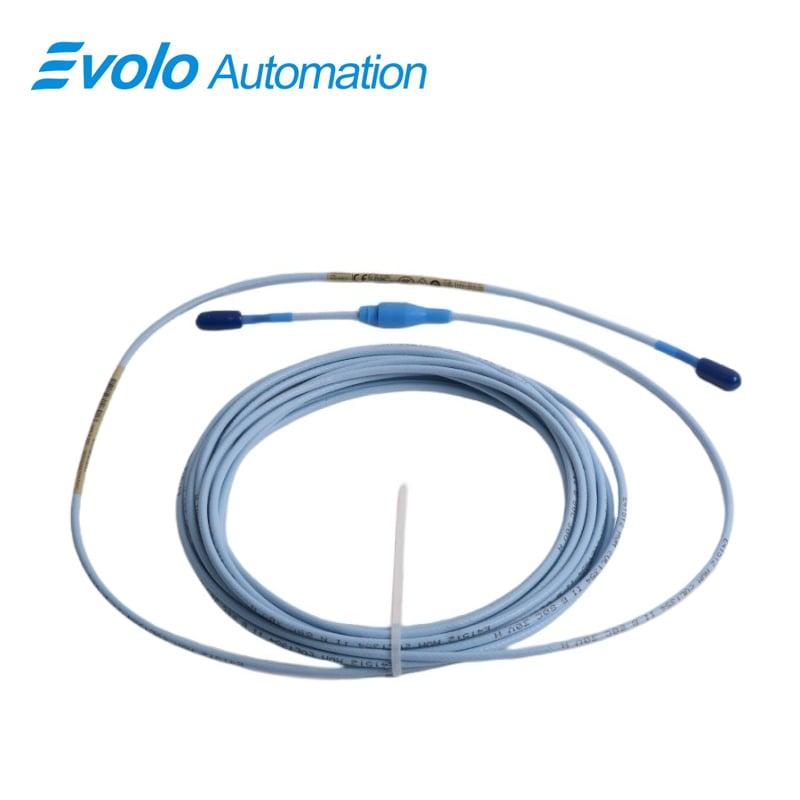

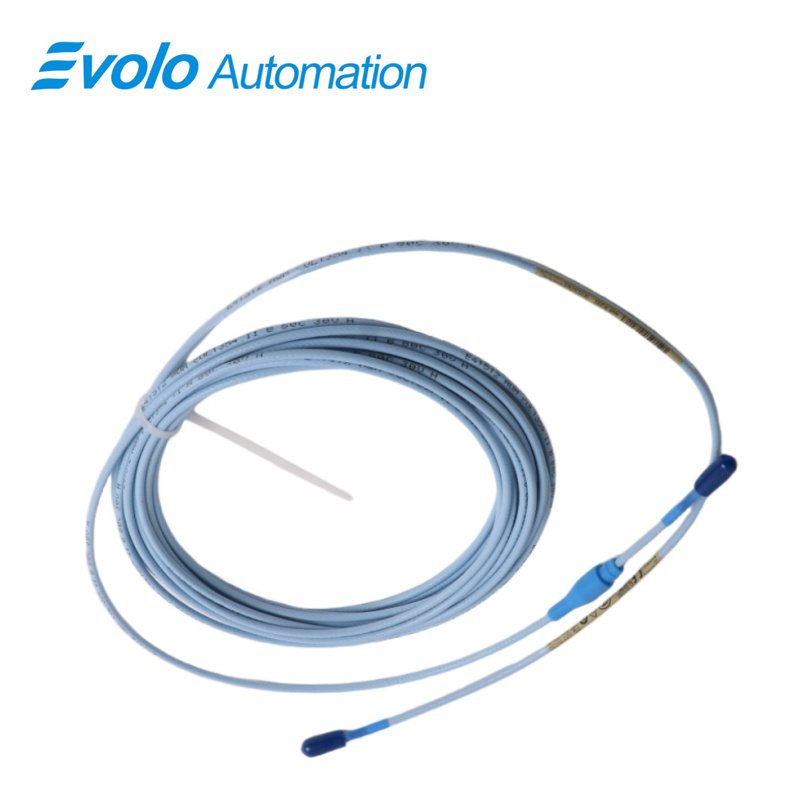

کابل افزایش طول 330130-085-02-05 3300 XL استاندارد برای گسترش عملکرد سیستم‌های حسگر القایی 3300 XL 8 میلی‌متری طراحی شده است و قابلیت اطمینان و دقت بسیار بالایی را در محیط‌های صنعتی پیچیده ارائه می‌دهد. با طول کلی کابل 8.5 متر (27.9 فوت)، این کابل افزایش طول نصب انعطاف‌پذیر را بدون به خطر انداختن یکپارچگی سیگنال ممکن می‌سازد. این کابل همراه با محافظ استاندارد اتصال فراهم می‌شود که دوام را افزایش داده و حفاظت اضافی در برابر تنش مکانیکی را در حین نصب و عملکرد فراهم می‌کند.

این کابل افزایش طول با هدف رعایت استانداردهای سختگیرانه صنعتی طراحی شده و دارای مجوزهای CSA، ATEX و IECEx است و بنابراین برای محیط‌های خطرناک و پرخطر مناسب است. دامنه دمایی کاری و نگهداری از -52 درجه سانتیگراد تا +177 درجه سانتیگراد (-62 درجه فارنهایت تا +350 درجه فارنهایت) عملکرد پایدار را حتی در شرایط سخت فراهم می‌کند و اطمینان حاکمیت عملکرد پایدار را در کاربردهای سرد و دمای بالا فراهم می‌آورد.

عملکرد الکتریکی با حساسیت تغذیه کمتر از 2 میلی‌ولت در هر ولت تغییر در ولتاژ ورودی، همراه با مقاومت خروجی 50 Ω و ظرفیت کابل امتداد 69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهینه شده است که این امر تضمین می‌کند سیگنال در فواصل طولانی دچار تضعیف حداقلی شود. سیستم از سیم‌کشی میدانی در محدوده 0.2 تا 1.5 میلی‌متر مربع (16 تا 24 AWG) پشتیبانی می‌کند و دامنه خطی 2 میلی‌متر (80 میل) را با پاسخ فرکانسی 0 تا 10 کیلوهرتز در صورت استفاده از تا 305 متر (1000 فوت) سیم‌کشی میدانی فراهم می‌کند. حداقل اندازه هدف 15.2 میلی‌متر (0.6 اینچ) قطر است که برای سطوح هم تخت و هم منحنی مناسب می‌باشد.

این کابل امتداد، بهبودهای طراحی پیشرفته‌ای را برای دوام بیشتر به همراه دارد. قالب‌گیری متمایز TipLoc اتصال محکمی بین نوک پروب و کابل ایجاد می‌کند، در حالی که سیستم CableLoc دارای استحکام کششی 330 نیوتن (75 پوند-نیرو) است و اتصال ایمنی را تحت تنش مکانیکی شدید تضمین می‌کند. علاوه بر این، ویژگی اختیاری FluidLoc در کابل از نشت مایعاتی مانند روغن از طریق کابل جلوگیری می‌کند و هم تجهیزات و هم محیط اطراف را محافظت می‌کند.

از نظر عملکرد، کابل امتداد 3300 XL خروجی ولتاژ خطی را حفظ می‌کند که با فاصله بین نوک پروب و سطح هادی متناسب است و امکان اندازه‌گیری دقیق موقعیت و ارتعاش را فراهم می‌آورد. این کابل برای ماشین‌های دارای یاتاقان لایه مایع مناسب است و قابلیت اندازه‌گیری مرجع Keyphasor و سرعت را دارد و نتایج قابل اعتمادی در کاربردهای نظارت حیاتی ارائه می‌دهد. با استاندارد API 670 کاملاً سازگار است و دقت، خطی‌بودن و پایداری دمایی استثنایی را تضمین می‌کند.

تمام مؤلفه‌های سیستم ترانسدیوسر 3300 XL 8 میلی‌متری، از جمله این کابل افزایش طول، به‌طور کامل با سوندهای دیگر سری 3300 و حسگرهای پروکسی‌میتور تعویض‌پذیر هستند و نیاز به کالیبراسیون سفارشی یا تطبیق مؤلفه‌ها را مرتفع می‌کنند. سازگاری معکوس (Backward Compatibility) همچنین از سوندهای 5 میلی‌متری و 8 میلی‌متری غیر-XL پشتیبانی می‌کند و انعطاف‌پذیری بیشینه‌ای در نصب روی ماشین‌های با اندازه‌ها و پیکربندی‌های مختلف فراهم می‌آورد.

با این ویژگی‌ها، کابل افزایش طول استاندارد 330130-085-02-05 3300 XL راه‌حلی پیشرو در صنعت برای افزایش دامنه و عملکرد سیستم‌های ترانسدیوسر القایی 3300 XL محسوب می‌شود که در عین حال عملکرد، ایمنی و قابلیت اطمینان ثابتی را تضمین می‌کند.

کاربردها

1. نظارت بر ارتعاش و موقعیت

کابل امتداد استاندارد 3300 XL برای پشتیبانی از اندازه‌گیری‌های با دقت بالا در زمینه لرزش و موقعیت در ماشین‌آلات صنعتی طراحی شده است. این کابل با اتصال سنسورهای نزدیکی 8 میلی‌متری 3300 XL به سنسورهای Proximitor، امکان نظارت دقیق هم از موقعیت‌های ایستا و هم از لرزش‌های دینامیکی ماشین‌های بابیت‌دار را فراهم می‌کند. ولتاژ خروجی خطی آن به طور مستقیم متناسب با فاصله بین نوک پروب و سطح اندازه‌گیری شده است و تشخیص دقیق حتی جابه‌جایی‌های نезچیزان را تضمین می‌کند.

2. کاربردهای اندازه‌گیری کی‌فازور و سرعت

این کابل امتداد برای اندازه‌گیری مرجع کی‌فازور و سرعت چرخش مناسب است و سیگنال‌های مرجع فاز قابل اعتمادی را برای تجهیزات دوار فراهم می‌کند. پاسخ فرکانسی بالای آن تا 10 کیلوهرتز امکان ثبت سیگنال‌های لرزشی سریع را فراهم می‌کند و آن را برای توربین‌های سرعت بالا، کمپرسورها و ژنراتورها مناسب می‌سازد.

3. مناسب برای محیط‌های خطرناک و شرایط شدید

با تأییدیه‌های CSA، ATEX و IECEx و محدوده دمایی کاری از 52- درجه سانتی‌گراد تا 177+ درجه سانتی‌گراد (62- درجه فارنهایت تا 350+ درجه فارنهایت)، این کابل افزایشی قابل استفاده در محیط‌های صنعتی خطرناک یا شدید است. این کابل با اتمسفرهای انفجاری و کاربردهای دمای بالا که معمولاً در واحدهای پتروشیمی، پالایشگاه‌ها و صنایع سنگین یافت می‌شوند، سازگار است.

4. محافظت مکانیکی و در برابر مایعات قوی

این کابل از طراحی‌های انحصاری TipLoc و CableLoc بهره می‌برد که اتصال مکانیکی محکم و استحکام کششی 330 نیوتن (75 پوند-نیرو) را تضمین می‌کند. علاوه بر این، ویژگی اختیاری FluidLoc از نشت روغن و سایر مایعات از طریق کابل جلوگیری می‌کند و آن را برای ماشین‌آلاتی که در معرض روغن‌کاری یا سیالات خنک‌کننده با فشار بالا قرار دارند، مناسب می‌سازد.

5. نصب انعطاف‌پذیر و قابلیت تعویض

با طول کلی 8.5 متر (27.9 فوت) و پشتیبانی از سیم‌کشی در محل از 0.2 تا 1.5 میلی‌متر مربع (16 تا 24 AWG)، این کابل انعطاف‌پذیری بالایی در مسیریابی و نصب فراهم می‌کند. این کابل کاملاً قابل تعویض با سایر پروب‌های سری 3300 و سنسورهای Proximitor از جمله قطعات غیر XL با قطر 5 میلی‌متر و 8 میلی‌متر است که نیاز به کالیبراسیون روی میز را حذف کرده و تعمیر و نگهداری و ارتقاء سیستم را ساده می‌سازد.

6. کاربردهای ماشین‌آلات صنعتی

موارد استفاده رایج شامل توربین‌های بخار، توربین‌های گازی، کمپرسورهای گریز از مرکز، پمپ‌ها و ژنراتورها می‌شود. طراحی مستحکم کابل، دقت بالا و سازگاری با استانداردهای API 670، آن را به انتخابی قابل اعتماد برای نظارت بر ماشین‌آلات حیاتی، نگهداری پیش‌بینانه و تضمین ایمنی و کارایی عملیاتی تبدیل کرده است.

مشخصات

مزیت رقابتی

1. دسترسی افزایش‌یافته برای نصب انعطاف‌پذیر

با طول کابل 8.5 متر (27.9 فوت)، این کابل امتدادی امکان عبور انعطاف‌پذیر در چیدمان‌های پیچیده ماشین‌آلات را فراهم می‌کند و اتصالات بلندمدت بین سنسورهای نزدیکی 3300 XL 8 میلی‌متری و سنسورهای Proximitor را بدون کاهش سیگنال پشتیبانی می‌کند.

2. دوام مکانیکی بالا

کابل از روش قالب‌گیری اختصاصی TipLoc و طراحی CableLoc بهره می‌برد که استحکام کششی 330 نیوتن (75 پوند-نیرو) را فراهم می‌کند. این امر اتصال ایمن بین نوک پروب و کابل را تضمین کرده و خطر خرابی مکانیکی در محیط‌های صنعتی سخت‌گیرانه را کاهش می‌دهد.

3. مقاومت عالی در برابر شرایط محیطی

کابل افزایش طول مطابق با استانداردهای CSA، ATEX و IECEx تأیید شده است و برای محیط‌های خطرناک مناسب است. دامنه دمایی کاری و نگهداری آن از -52 درجه سانتی‌گراد تا +177 درجه سانتی‌گراد (-62 درجه فارنهایت تا +350 درجه فارنهایت) عملکرد قابل اعتمادی را حتی در شرایط بسیار سخت، از محیط‌های یخ‌زده تا فرآیندهای صنعتی با دمای بالا، تضمین می‌کند.

4. عملکرد الکتریکی بهبود یافته

کابلی که برای نظارت دقیق طراحی شده است، کمتر از 2 میلی‌ولت تغییر در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی نشان می‌دهد و دارای مقاومت خروجی 50 اهم و ظرفیت خازنی 69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) است که از دسترسی سیگنال در فواصل طولانی به حداقل می‌رساند. همچنین امکان اتصال میدانی در محدوده 0.2 تا 1.5 میلی‌متر مربع (16–24 AWG) را فراهم می‌کند و انعطاف‌پذیری نصب را بدون به خطر انداختن یکپارچگی سیگنال فراهم می‌کند.

5. اندازه‌گیری قابل اعتماد ارتعاش و موقعیت

سیستم، ولتاژ خروجی خطی ارائه می‌دهد که متناسب با فاصله پروب تا هدف است و از اندازه‌گیری موقعیت ایستا و ارتعاشات پویا پشتیبانی می‌کند. پاسخ فرکانسی آن تا 10 کیلوهرتز، امکان ثبت دقیق ارتعاشات ماشین‌آلات با سرعت بالا را فراهم می‌کند و آن را به گزینه‌ای ایده‌آل برای ماشین‌های دارای یاتاقان لایه روغنی، توربین‌ها، کمپرسورها و ژنراتورها تبدیل می‌کند.

6. محافظت اختیاری در برابر مایعات

گزینه کابل FluidLoc از نشت روغن و سایر مایعات از طریق داخل کابل جلوگیری می‌کند و هم ماشین‌آلات و هم محیط اطراف را محافظت می‌کند که این امر قابلیت اطمینان را در کاربردهای روان‌کاری شده یا غنی از مایعات افزایش می‌دهد.

7. سازگاری و قابلیت تعویض

تمام مؤلفه‌های سیستم 3300 XL، از جمله این کابل افزایش طول، به‌طور کامل با سایر پروب‌های سری 3300 با قطر 5 میلی‌متر و 8 میلی‌متر و سنسورهای Proximitor تعویض‌پذیر هستند و نیاز به تطبیق مؤلفه‌ها یا کالیبراسیون روی میزکار را حذف می‌کنند. این سازگاری عقب‌رفته امکان ارتقاء آسان و یکپارچه‌سازی انعطاف‌پذیر سیستم را فراهم می‌کند، حتی در نصب‌هایی که فضای محدود است و استفاده از پروب کوچک‌تر 5 میلی‌متری مورد نیاز است.

8. انطباق با استانداردهای صنعتی

کابل افزایش طول از استاندارد API 670 پشتیبانی می‌کند و اطمینان حاکمیت بر تنظیمات مکانیکی، محدوده خطی، دقت و پایداری دما را فراهم می‌کند. این موضوع آن را به گزینه‌ای معتبر برای نظارت بر ماشین‌آلات حیاتی در عملیات صنعتی در سراسر جهان تبدیل می‌کند.
