مرور کلی
محل اصل: |
سوئد |
نام تجاری: |
ABB |
شماره مدل: |
ICSK20F1 FPR3327101R1202 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
مشخصات
|
شماره بخش |
ICSK20F1 FPR3327101R1202 |
|
نوع محصول |
واحد ورودی/خروجی از راه دور Procontic CS31 |
|
ابعاد |
۱۲٫۲×۹٫۲×۶٫۳ سانتیمتر |
|
وزن |
0.34 kg |
|
ورودیها |
۱۲ ورودی دیجیتال غیرمجاز (غیرایزوله) با ولتاژ ۲۴–۱۲ ولت DC |
|
خروجی |
۸ خروجی رلهای |
|
رتبهبندی رله |
۲۵۰ ولت متناوب / ۲ آمپر |
|
منبع تغذیه |
24 VDC |
|
سری |
Procontic CS31 |
توضیحات

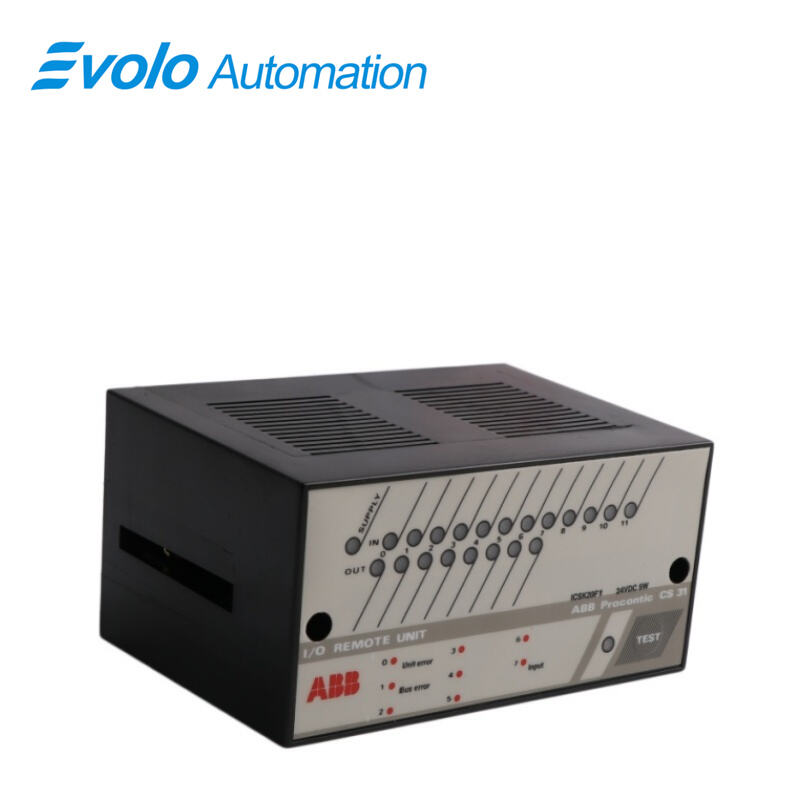

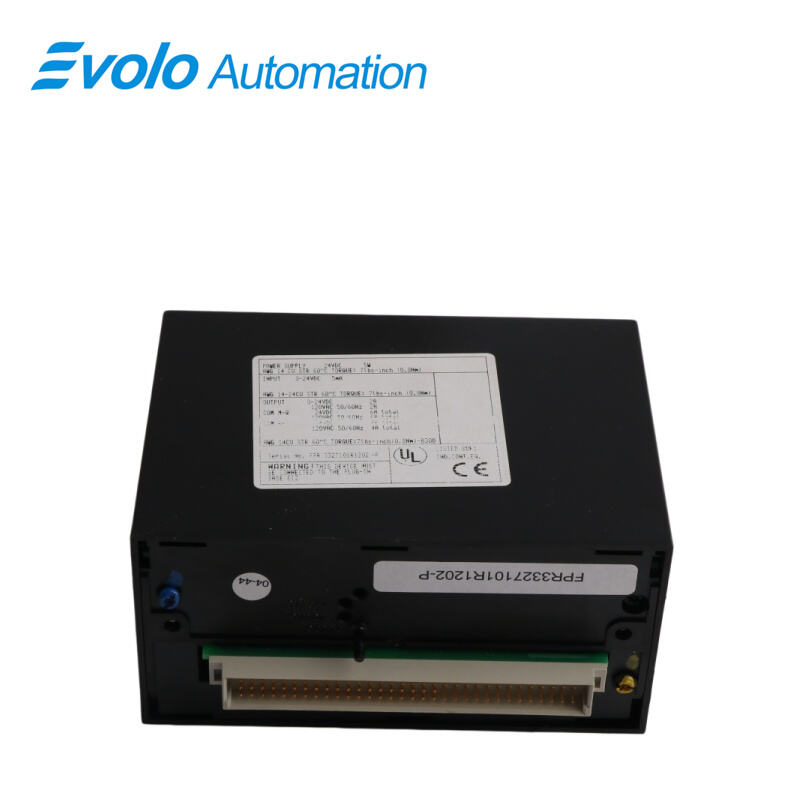

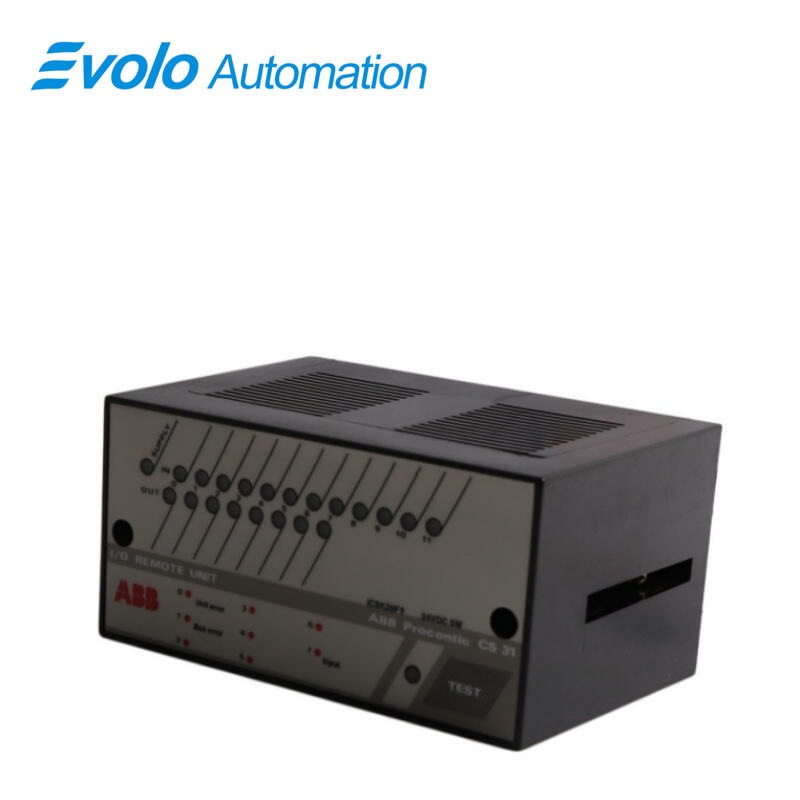

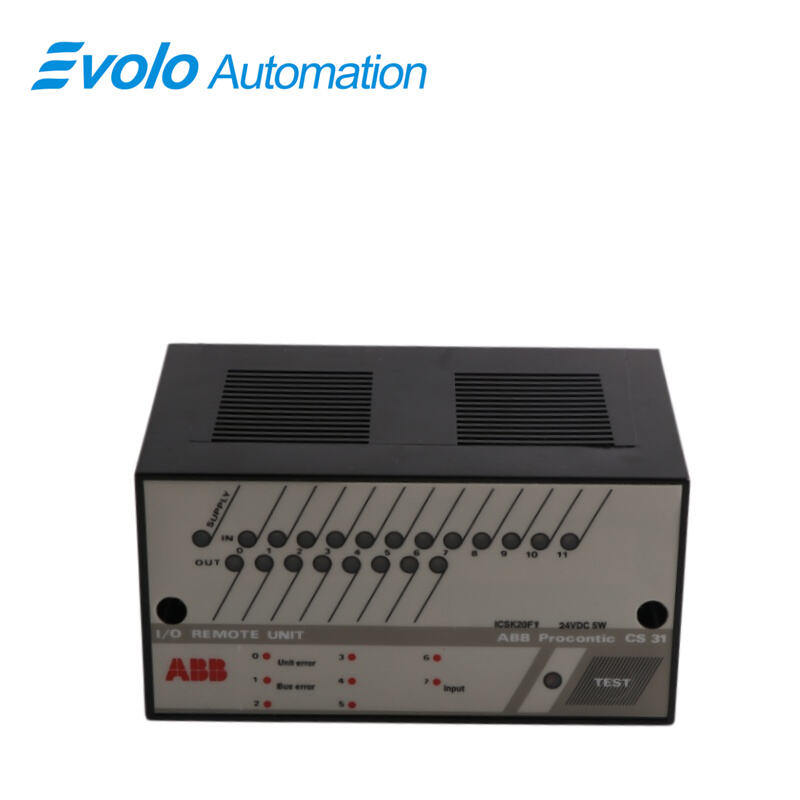

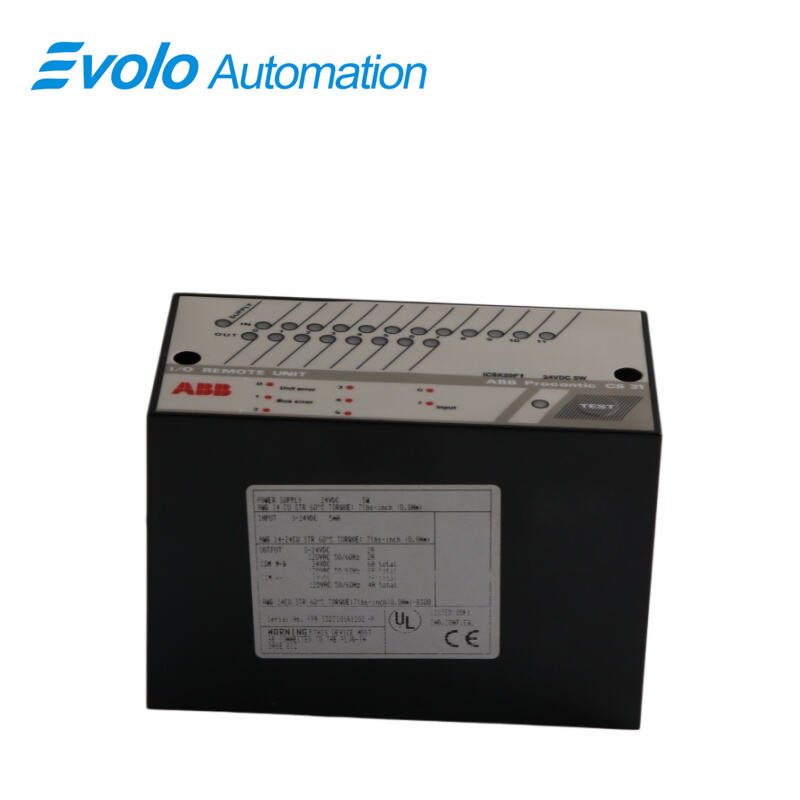

ABB ICSK20F1 FPR3327101R1202 این واحد ورودی/خروجی از راه دور یک راهحل انعطافپذیر برای سیستم فیلدباس Procontic CS31 است. این رابط ماژولار، راهحلی با تراکم بالا برای اتوماسیون غیرمتمرکز ارائه میدهد و دارای پیکربندی ترکیبی شامل ۱۲ ورودی دیجیتال و ۸ خروجی رله است.
کاربردها
کارخانه فلزکاری: برای کنترل راهاندازی موتورهای اسپیندل AC در ماشینآلات (از طریق رلهها) و جمعآوری سیگنالهای مختلف از کلیدهای حدی استفاده میشود.
نیروگاه تصفیه آب: وضعیت سنسورها را در ایستگاههای دور افزایش فشار جمعآوری کرده و بهصورت مستقیم هشدارهای ۲۲۰ ولت جریان متناوب (AC) یا شیرهای سولنوئیدی را بهکار میاندازد.
کارخانه فرآوری سیمان: برای کنترل توزیعشده سیستمهای حمل و نقل با فاصله طولانی مناسب است و از خروجیهای رله برای بهکار انداختن روشنایی محلی یا موتورهای کوچک استفاده میکند.
کارخانه بستهبندی مواد غذایی: سیگنالهای فتوالکتریک جریان مستقیم (DC) را روی خطوط بستهبندی جمعآوری کرده و عملکرد اکچوئتورهای جریان متناوب (AC) را کنترل میکند.
کارخانه تولید لاستیک: در کابینتهای کنترل فرآیندهای اختلاط یا واکسکردن نصب میشود و بهعنوان گرههای دور از مرکز، بار سیمکشی را از کابینت اصلی کنترل کاهش میدهد.
رفع مشکل و نگهداری
حل مشکلات:
خرابی رله: تأمین پایدار جریان مستقیم ۲۴ ولتی (24VDC) را بررسی کنید. اگر منطق سیستم طبیعی باشد اما خروجی وجود نداشته باشد، اطمینان حاصل کنید که بار اعمالشده بیش از ۲ آمپر نباشد تا از چسبیدن تماسها جلوگیری شود.
تداخل ورودی: ورودیهای بدون عزل نیازمند زمین مشترک هستند. سیمکشی سیگنال را از کابلهای ولتاژ بالا دور نگه دارید.
نگهداری:
طول عمر تماس: رلهها قطعات مکانیکی هستند؛ بنابراین باید سایش آنها را بر اساس فرکانس روشن و خاموش شدن بهطور منظم ارزیابی کرد، بهویژه در صورت استفاده از بارهای القایی.
بررسی ترمینال: در محیطهای دارای ارتعاش، ترمینالها را بهطور منظم سفت کنید تا از ایجاد جرقه یا از دست رفتن سیگنال جلوگیری شود.
سوالات متداول
سوال: آیا ICSK20F1 FPR3327101R1202 آیا خروجیهای رله بارهای AC و DC را تحریک میکنند؟
پاسخ: بله. تماسهای خشک تا ۲۵۰ ولت AC را پشتیبانی میکنند و جریان هر کانال نباید از ۲ آمپر بیشتر شود.
سوال: چرا ICSK20F1 FPR3327101R1202 در اتوبوس CS31 تشخیص داده نشده است؟
پاسخ: آدرس منحصربهفرد سوئیچ DIP را بررسی کنید و اطمینان حاصل کنید که اتصال تغذیه اتوبوس ۲۴ ولت DC صحیح انجام شده است.
سوال: چگونه میتوان EMI را در ICSK20F1 FPR3327101R1202 ورودیهای غیرعایقشده کاهش داد؟
پاسخ: از کابلهای زوجپیچیده با روکش فلزی و زمینکردن مناسب استفاده کنید و زمان فیلتر ورودی را در نرمافزار تنظیم نمایید.
سوال: آیا یک رله آسیبدیده در ICSK20F1 FPR3327101R1202 را میتوان بهصورت جداگانه تعویض کرد؟
پاسخ: خیر. رلهها روی برد نصب شدهاند؛ بنابراین برای اطمینان از قابلیت اطمینان، کل ماژول را جایگزین یا تعمیر کنید.
سوال: هنگامی که ICSK20F1 FPR3327101R1202 منبع تغذیه ۲۴ ولت جریان مستقیم از دست میرود، چه اتفاقی میافتد؟
پاسخ: تمام کنتاکتهای رله به وضعیت عادی باز (NO) بازمیگردند و شرایط خاموششدن ایمن را تضمین میکنند.
