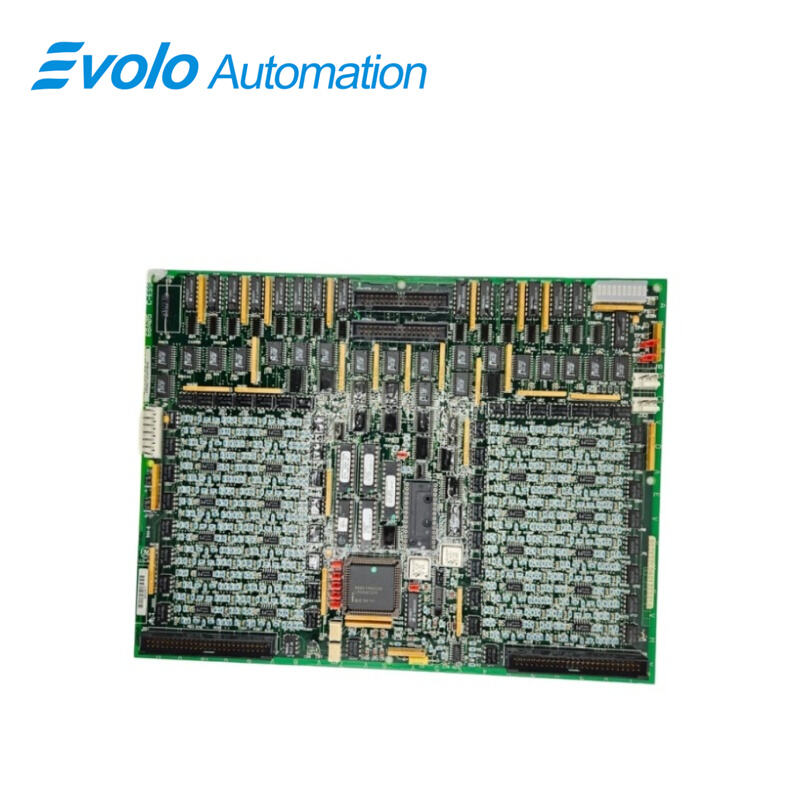

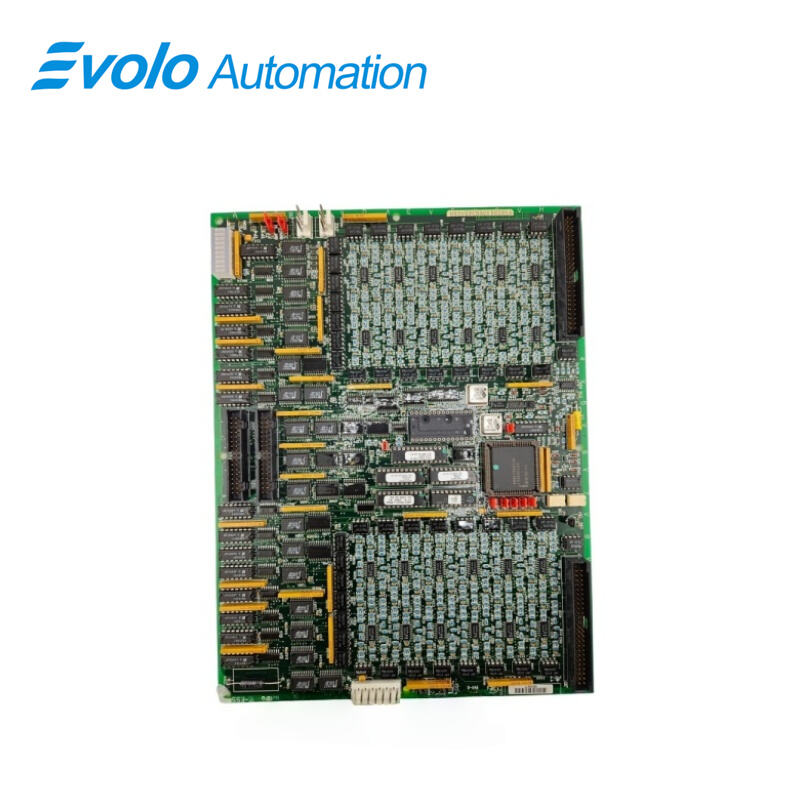

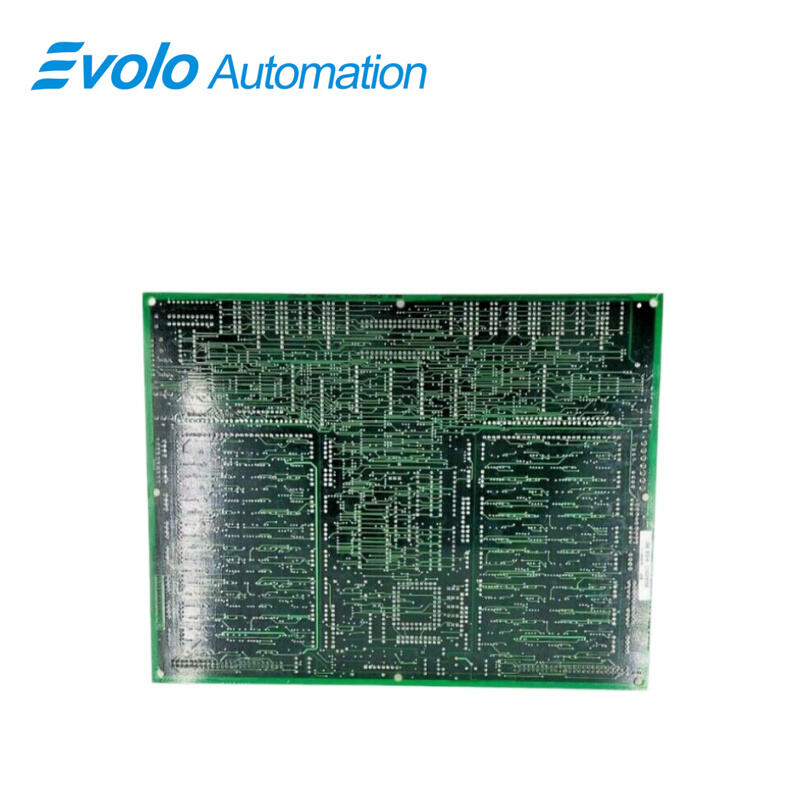

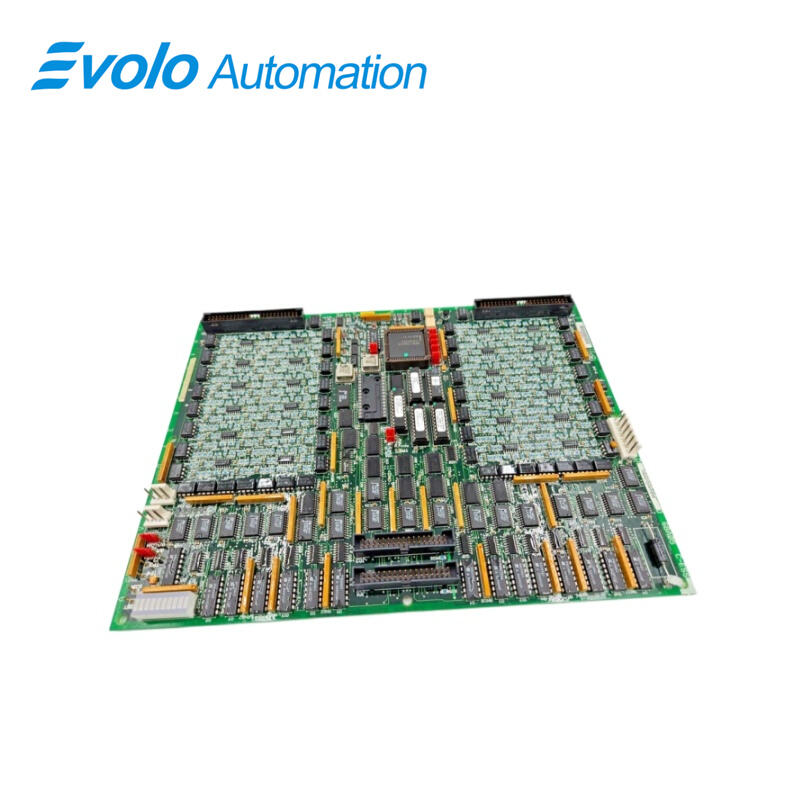

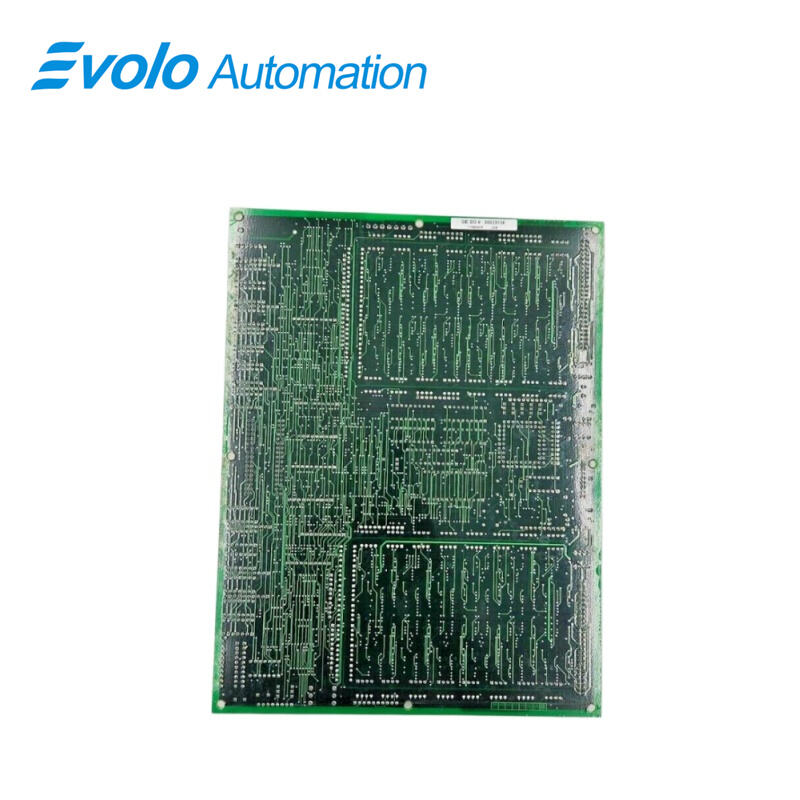

برد ورودی/خروجی دیجیتال DS200TCDAH1BHE

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS200TCDAH1BHE
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

DS200TCDAH1BHE یک برد ورودی/خروجی دیجیتال توسعه‌یافته توسط شرکت GE است. این برد بخشی از سری Mark V می‌باشد. عملکرد اصلی این برد، پردازش و مسیریابی سیگنال‌های دیجیتال است. این برد سیگنال‌های ورودی را از ترمینال‌بوردهای DTBA و DTBB که ورودی‌های تماسی را مدیریت می‌کنند، دریافت می‌کند. علاوه بر این، برد سیگنال‌های خروجی تماسی را نیز پردازش می‌کند که ممکن است از رله‌ها یا سولنوئیدها وارد شده باشند و از برد TCRA نشأت گرفته باشند. این سیگنال‌ها سپس از طریق شبکه ارتباطی IONET به برد TCQC در R1 و R2 (در صورت نصب Q21) و همچنین به ترمینال‌بورد CTBA در R5 ارسال می‌شوند. این امر انتقال داده‌ها و سیگنال‌های کنترلی را در سراسر اجزای مختلف سیستم کنترل توربین تسهیل می‌کند.

اتصالات

کانکتور JP: توزیع توان را از برد TCPS در هسته‌های R1، R2 و R5 به ترتیب به هسته‌های Q11، Q21 و Q51 انجام می‌دهد.

کانکتور JQ: به سوکت JQR روی برد DTBA متصل می‌شود و سیگنال‌های ورودی تماسی را از برد DTBA به برد ورودی/خروجی دیجیتال منتقل می‌کند.

کانکتور JR: به سوکت JRR روی برد DTBB متصل می‌شود و سیگنال‌های ورودی تماسی را از برد DTBB به برد ورودی/خروجی دیجیتال منتقل می‌کند.

کانکتور JO1: سیگنال‌های خروجی تماسی (رله/سولنوئید) را در محل چهارم برد TCRA ثبت می‌کند. این کانکتور در هسته Q11 استفاده نمی‌شود، زیرا رله‌های موجود در محل چهارم توسط برد TCQE در هسته R1 به‌صورت مستقیم کنترل می‌شوند.

کانکتور JO2: سیگنال‌های خروجی تماسی (رله/سولنوئید) را در محل پنجم برد TCRA ثبت می‌کند.

اتصال‌دهنده‌های JX1 و JX2: این اتصال‌دهنده‌ها از نوع جفت پیچ‌خورده با زره‌بندی هستند و برای سیگنال‌های IONET استفاده می‌شوند. برد TCDA در هسته Q11، سیگنال‌ها را به اتصال JX2 روی برد TCEA در هسته P1 می‌نویسد، در حالی که هسته Q51 سیگنال‌ها را به اتصال JX روی برد ترمینال CTBA در هسته R5 می‌نویسد. برای این منظور می‌توان از یکی از اتصال‌دهنده‌های JX1 یا JX2 استفاده کرد.

پیکربندی سخت‌افزاری و جامپرها

این برد شامل هشت جامپر سخت‌افزاری است که قابلیت‌های اضافی پیکربندی و آزمایش را فراهم می‌کند. این جامپرها به کاربران امکان می‌دهند برد را مطابق با نیازهای خاص سیستم پیکربندی کنند یا آزمایش‌های تشخیصی را انجام دهند.

عملکردهای این جامپرها به شرح زیر است:

J1 و J8: برای اهداف آزمایش کارخانه‌ای استفاده می‌شوند.

J2 و J3: مقاومت‌های پایانی lONET را کنترل می‌کنند تا اطمینان حاصل شود که ارتباط در شبکه به‌درستی انجام می‌شود.

J4، J5 و J6: برای تنظیم شناسه lONET (lONET ID) برد استفاده می‌شوند تا شناسایی صحیح و ارتباط مناسب برد درون شبکه تضمین گردد.

J7: عملکرد تایمر توقف (stall timer) را فعال می‌کند که برای کاربردهای خاص کنترل سیستم ضروری است.

سوالات متداول

DS200TCDAH1BHE چیست؟

این یک برد ورودی/خروجی دیجیتال توسعه‌یافته توسط شرکت GE است.

تنظیمات جامپر روی برد DS200TCDAH1BHE چیست؟

این برد هشت جامپر دارد که کنترل‌کننده عملکردهای خاصی هستند. J1 و J8 برای تست کارخانه استفاده می‌شوند. J2 و J3 مقاومت‌های پایانی IONET را مدیریت می‌کنند. J4، J5 و J6 شناسه IONET این برد را تعیین می‌کنند. J7 قابلیت تایمر توقف (stall timer) را برای کاربردهای کنترلی خاص فعال می‌سازد.

برد DS200TCDAH1BHE چگونه با سایر بخش‌های سیستم ارتباط برقرار می‌کند؟

این برد از طریق شبکه IONET با سایر بخش‌های سیستم کنترل ارتباط برقرار می‌کند. سیگنال‌های دیجیتال دریافتی از برد‌های ترمینال (DTBA، DTBB) را پردازش کرده و آن‌ها را به برد TCQC در هسته‌های R1 و R2 و همچنین به برد ترمینال CTBA در هسته R5 ارسال می‌کند. همچنین سیگنال‌های خروجی را به برد‌های TCRA برای کنترل رله و سولنوئید ارسال می‌کند.

نقش IONET در عملکرد برد DS200TCDAH1BHE چیست؟ ?

شبکهٔ IONET ارتباط بین برد و سایر اجزای کنترلی درون سیستم توربین را تسهیل می‌کند. این برد سیگنال‌های دیجیتالی را از طریق شبکهٔ IONET ارسال و دریافت می‌کند تا عملکرد صحیح و کنترل توابع مختلفی مانند تنظیم سرعت، تشخیص شعله و کنترل ژنراتور تضمین شود.
