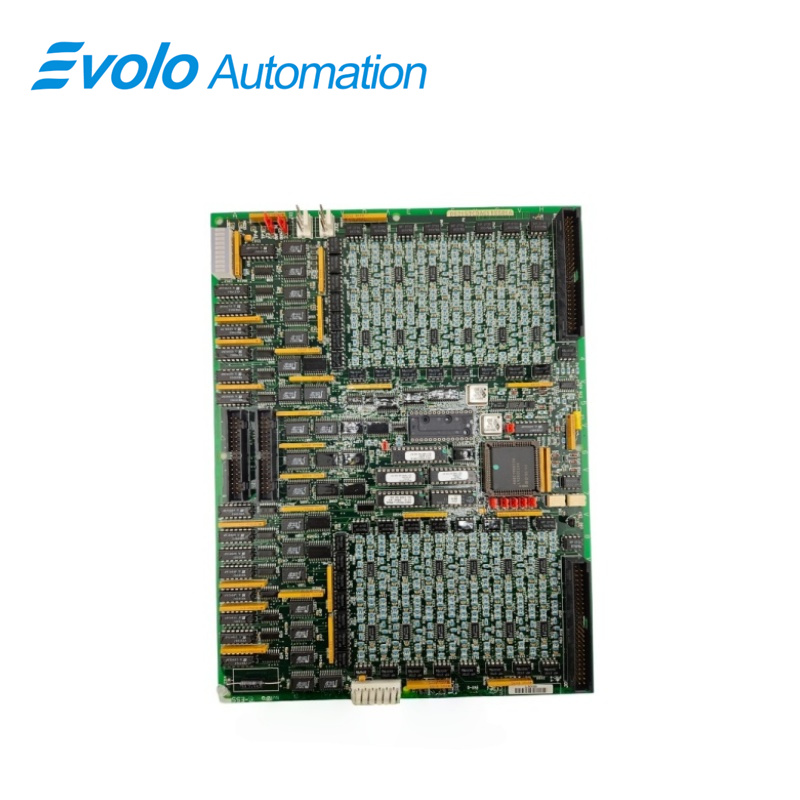

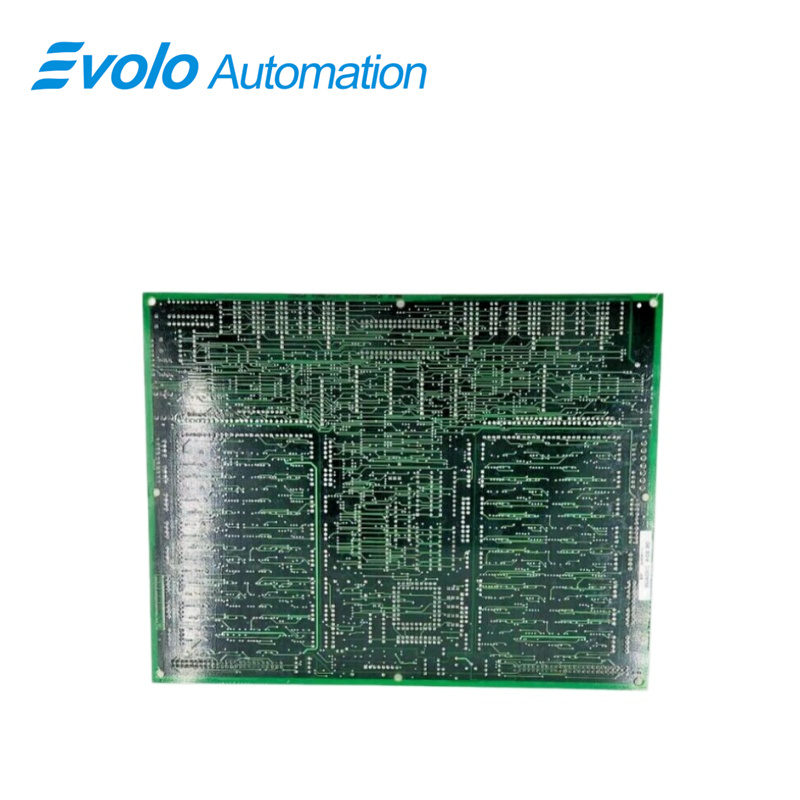

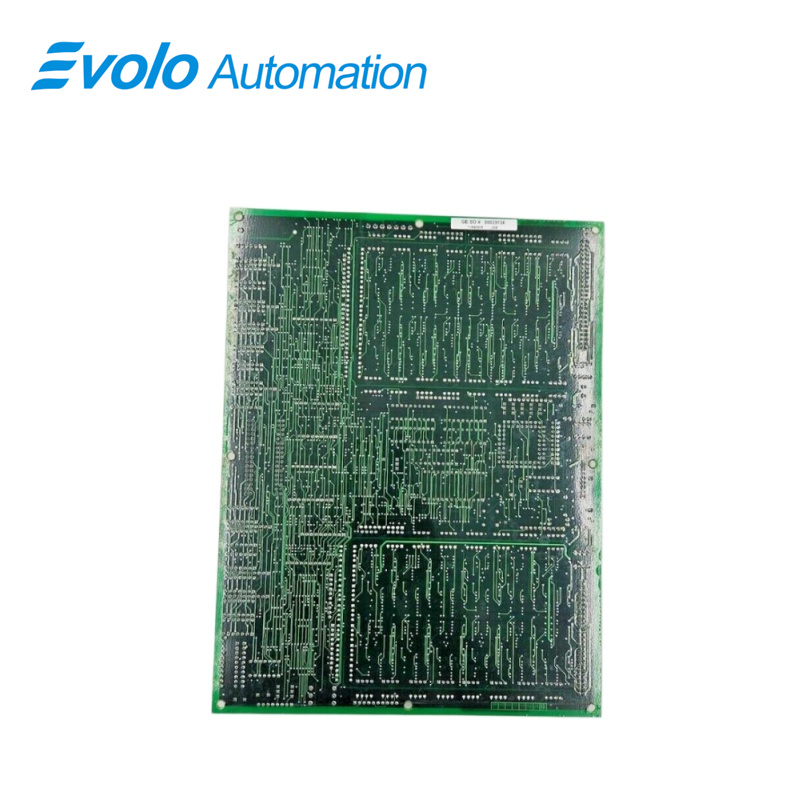

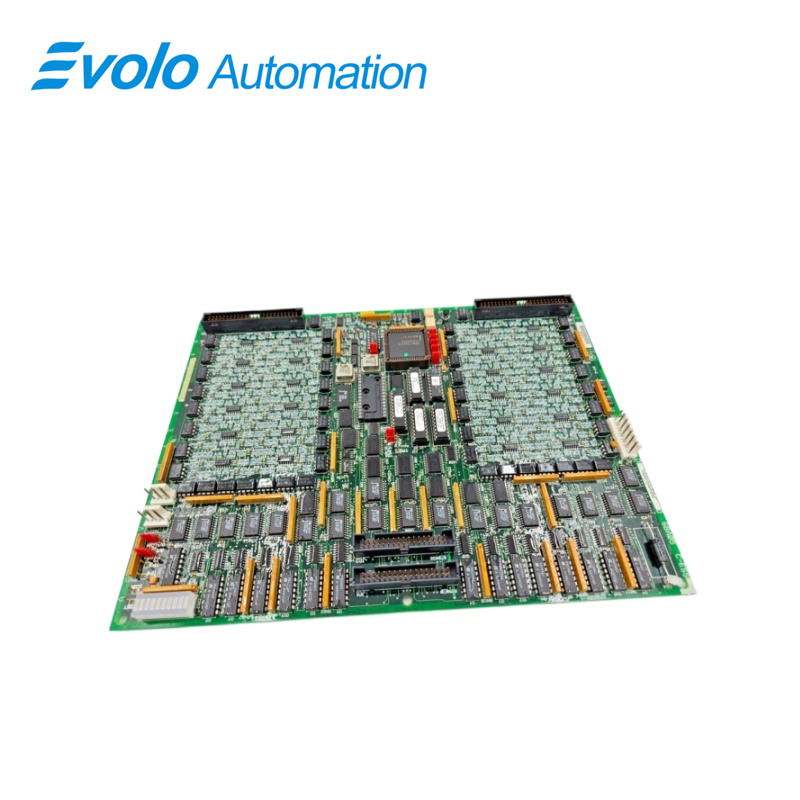

DS200TCDAH1BHE Digitale I/O-kaart

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	DS200TCDAH1BHE
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Vinnige detail

Beskrywing

DS200TCDAH1BHE is 'n digitale in-/uitvoerkaart wat deur GE ontwikkel is. Dit is 'n onderdeel van die Mark V-reeks. Die primêre funksie van die kaart is om digitale seine te verwerk en te rig. Dit hanteer invoersiene van die DTBA- en DTBB-eindbordjies, wat kontakinvoeer bestuur. Daarbenewens verwerk die kaart kontakuitvoersiene, wat van relais of solenoïeds kan wees, wat van die TCRA-bordjies kom. Hierdie seine word dan oor die IONET-kommunikasienetwerk na die TCQC-bord in R1 en R2 (indien Q21 geïnstalleer is) en na die CTBA-eindbordjie in R5 gestuur. Dit vergemaklik gladde data-oordrag en beheersiene oor verskeie dele van die turbinebeheerstelsel.

Koppelaars

JP-konnektor: Versprei krag vanaf die TCPS-kaart in die R1-, R2- en R5-kerns na onderskeidelik die Q11-, Q21- en Q51-kerns.

JQ-konnektor: Maak verbinding met die JQR-sokkel op die DTBA-kaart en dra kontak-insetseine vanaf die DTBA-kaart na die digitale I/O-kaart.

JR-konnektor: Maak verbinding met die JRR-sokkel op die DTBB-kaart en dra kontak-insetseine vanaf die DTBB-kaart na die digitale I/O-kaart.

JO1-konnektor: Skryf kontak-uitset (relais/solenoïed)-seine na die TCRA-kaart op posisie vier. Dit word nie in die Q11-kern gebruik nie, aangesien relais op posisie vier direk deur die TCQE-kaart in R1 beheer word.

JO2-konnektor: Skryf kontak-uitset (relais/solenoïed)-seine na die TCRA-kaart op posisie vyf

JX1- en JX2-konnektors: Hierdie beskermde draadpare-konnektors word vir die IONET-seine gebruik. Die TCDA-bord in die Q11-kern skryf seine na die JX2-konneksie op die TCEA-bord in die P1-kern, terwyl die Q51-kern seine na die JX-konneksie op die CTBA-terminalbord in die R5-kern skryf. Of JX1 of JX2 kan vir hierdie doel gebruik word

Hardewarekonfigurasie en Jumpers

Die bord sluit agt hardeware-jumpers in, wat addisionele konfigurasie- en toetsmoontlikhede bied. Hierdie jumpers laat gebruikers toe om die bord vir spesifieke

stelselvereistes te konfigureer of diagnostiese toetse uit te voer. Die funksies van die jumpers is soos volg:

J1 en J8: Gebruik vir fabriekstoetse

J2 en J3: Beheer die lONET-eindweerstande om behoorlike kommunikasie op die netwerk te verseker.

J4, J5 en J6: Gebruik om die lONET-ID vir die bord te stel, wat behoorlike identifikasie en kommunikasie binne die netwerk verseker.

J7: Aktiveer die stilstandtydhouerfunksie, wat noodsaaklik is vir spesifieke stelselbeheertoepassings.

Gereelde vrae

Wat is DS200TCDAH1BHE?

Dit is 'n Digitale I/O-kaart wat deur GE ontwikkel is.

Wat is die jumper-instellings op die DS200TCDAH1BHE?

Die kaart het agt jumpers wat spesifieke funksies beheer. J1 en J8 word vir fabriekstoetse gebruik. J2 en J3 bestuur die IONET-eindweerstande. J4, J5 en J6 stel die IONET-ID vir die kaart vas. J7 aktiveer die stilstandtydhouerfunksie vir spesifieke beheertoepassings.

Hoe kommunikeer die DS200TCDAH1BHE met ander dele van die stelsel?

Die kaart kommunikeer met ander dele van die beheerstelsel deur middel van die IONET-netwerk. Dit verwerk digitale seine vanaf die terminaalborde (DTBA, DTBB) en stuur dit na die TCQC-kaart in die R1- en R2-kerns, sowel as na die CTBA-terminaalbord in die R5-kern. Dit stuur ook uitsetseine na die TCRA-borde vir relais- en solenoidbeheer.

Wat is die rol van die IONET in die bedryf van die DS200TCDAH1BHE? ?

Die IONET-netwerk fasiliteer kommunikasie tussen die paneel en ander beheerkomponente binne die turbine-stelsel. Die paneel stuur digitale seine oor die IONET-netwerk en ontvang dit om die behoorlike werking en beheer van verskeie funksies soos spoedreëling, vlamopsporing en generatorbeheer te verseker.
