برد منبع تغذیه با فرکانس بالا DS200GDPAG1AEB، تولیدکنندگان، تأمین‌کنندگان و کارخانه‌های برد منبع تغذیه با فرکانس بالا DS200GDPAG1AEB در چین

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS200GDPAG1AEB
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

شماره قطعه:	DS200GDPAG1AEB
سازنده:	جنرال الکتریک (GE)
کشور سازنده:	ایالات متحده آمریکا
سری:	مارک V
نوع محصول:	برد منبع تغذیه با فرکانس بالا
خروجی قدرت:	۶۰۰–۷۰۰ وات
نوع توان ورودی:	AC یا DC
محدوده ورودی AC:	۸۰–۱۳۲ ولت AC
محدوده ورودی DC:	۱۰۵–۱۴۰ ولت DC
ترانسفورماتور خروجی:	خروجی ۵۰ ولت AC
منبع تغذیه جریان مستقیم:	۱۲۰ ولت جریان مستقیم
فرکانس اینورتر:	۲۷ کیلوهرتز
نوع رگولاتور:	چوپر کاهش‌دهنده
نوع یکسوکننده:	یکسوکننده و فیلتر ورودی
منبع تغذیه کنترل:	منبع تغذیه کنترل یکپارچه
مدارهای کنترل:	مدارهای سطح سیگنال کنترل
مدارهای حفاظتی:	مدارهای حفاظتی یکپارچه
عایق‌بندی ورودی:	تمام ورودی‌ها عایق‌بندی شده‌اند
نشانگرهای وضعیت:	۴ دیود نوری (LED) و ۲ نشانگر نئون
کاربرد:	درایوهای GE و اکسایترهای GE
کاربرد سیستم:	سیستم‌های تغذیه و کنترل برق صنعتی
ابعاد:	۲۸ × ۲۱٫۴ × ۷ سانتی‌متر
وزن:	1.4 KG

توضیحات

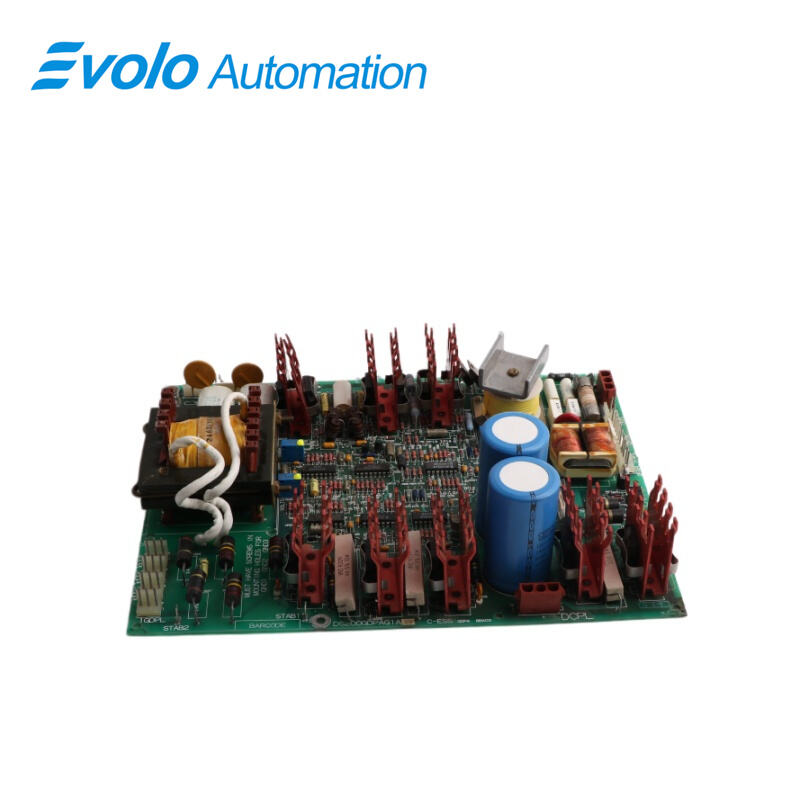

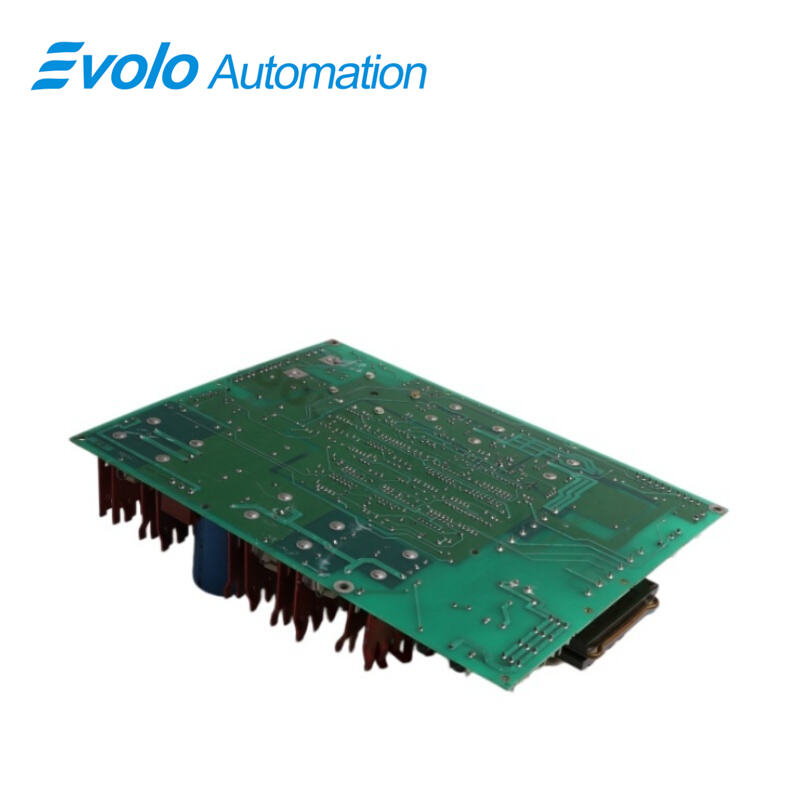

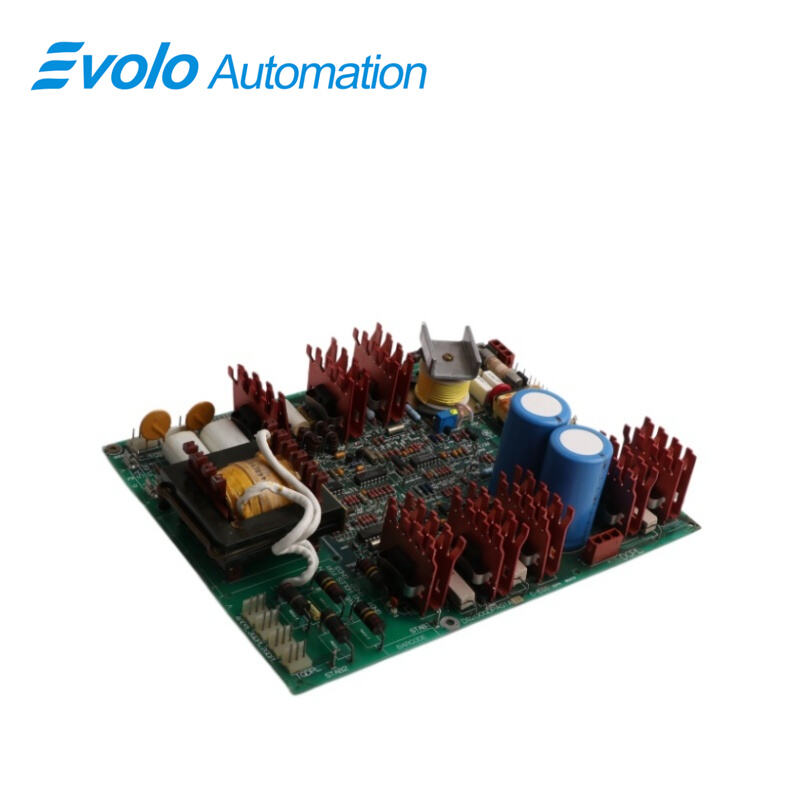

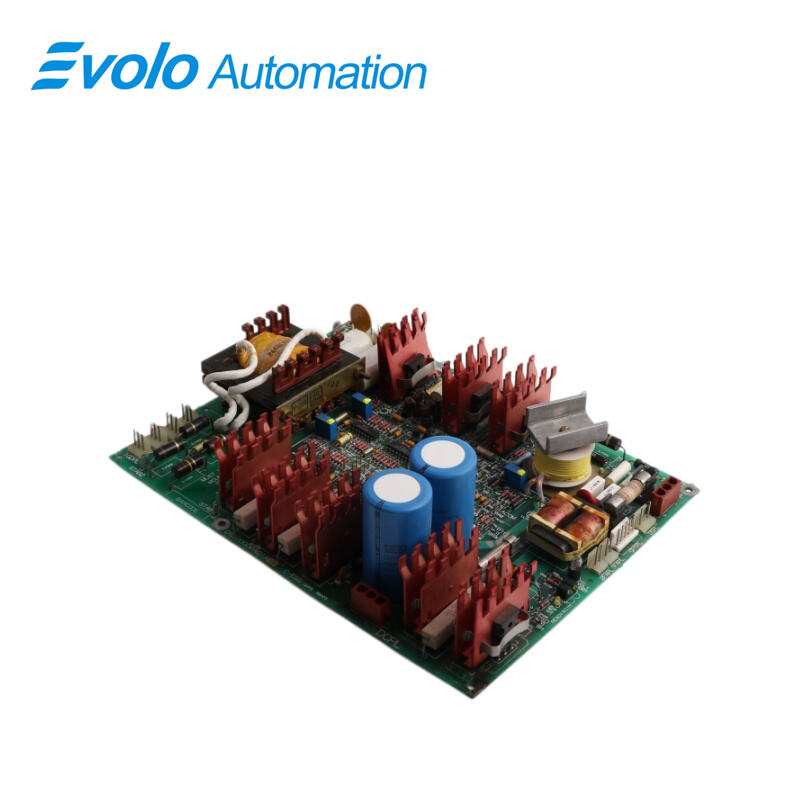

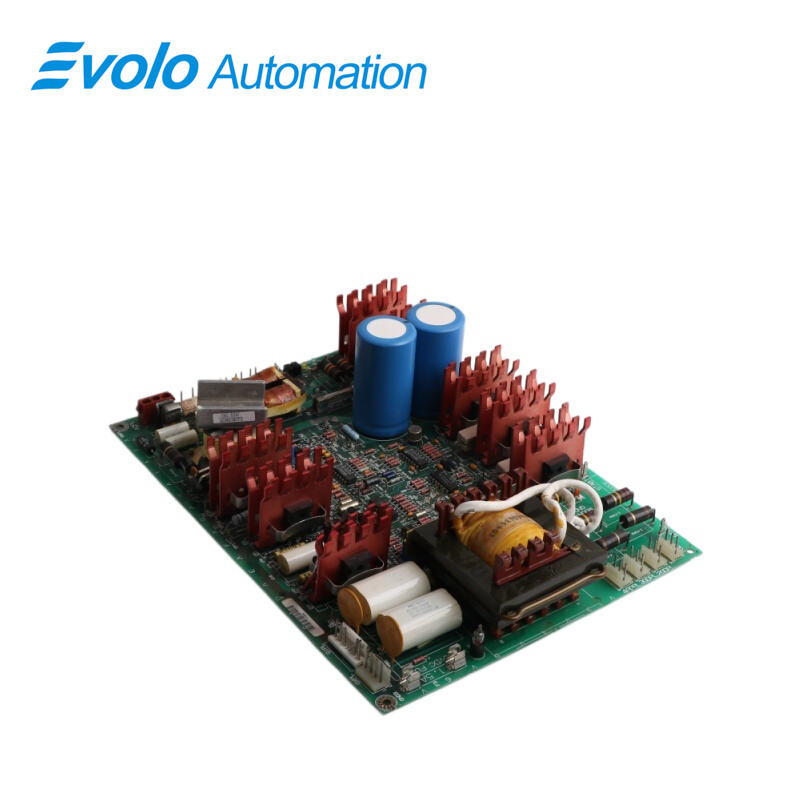

DS200GDPAG1AEB یک برد منبع تغذیه با فرکانس بالا است که برای سری برد‌های Mark V شرکت General Electric طراحی شده است. این برد با توان ۶۰۰ تا ۷۰۰ وات، پس از نصب، می‌تواند هم منبع تغذیه AC و هم DC را دریافت کند. این کارت قابل استفاده برای نصب و به‌کارگیری در انواع مختلف درایوهای GE و اکسایترها می‌باشد.

۱. این برد می‌تواند توان AC را در محدوده ۸۰ تا ۱۳۲ ولت AC دریافت کند. اگر درایو با جریان مستقیم (DC) تغذیه شود، منبع تغذیه می‌تواند در محدوده ۱۰۵ تا ۱۴۰ ولت DC باشد.

۲. DS200GDPAG1AEB با ویژگی‌های یکپارچه‌شده متعددی که در این برد تعبیه شده‌اند، بهترین تجربه کاربری را فراهم می‌کند. از جمله این ویژگی‌ها می‌توان به منبع تغذیه ۱۲۰ ولت DC، ترانسفورماتور خروجی ۵۰ ولت AC و منبع تغذیه کنترلی اشاره کرد.

۳. مدارهای سطح سیگنال کنترلی و مدارهای حفاظتی روی برد قرار دارند. ویژگی‌های کلیدی این برد شامل یکصل‌کننده و فیلتر ورودی، یک رگولاتور و یک اینورتر ۲۷ کیلوهرتزی است.

۴. تمام ورودی‌های برد عایق‌بندی شده‌اند که اطمینان می‌دهد هیچ قطعی یا نوسان ولتاژی رخ ندهد. کاربران می‌توانند وضعیت برد را با استفاده از چهار LED داخلی و دو نشانگر نئون بررسی کنند.

۵. مشخصات نصب و ذخیره‌سازی که توسط سازنده برای هم برد و هم درایو تعیین شده‌اند، باید مطالعه و رعایت شوند. این مجموعه دستورالعمل‌ها اطمینان حاصل می‌کند که کل سیستم به‌صورت بدون‌مشکل کار کند.

کاربردها

۱. اتصال‌دهنده‌های پلاگین و استاب-آن: برد منبع تغذیه با فرکانس بالا از طریق ارائه دوازده اتصال‌دهنده پلاگین و دو اتصال‌دهنده استاب-آن، گزینه‌های اتصال انعطاف‌پذیری را فراهم می‌کند. این اتصال‌دهنده‌ها به‌عنوان رابط‌هایی برای اتصال دستگاه‌ها یا زیرسیستم‌های خارجی به برد عمل می‌کنند و ادغام بی‌درز و سازگاری با پیکربندی‌های مختلف سیستم را تسهیل می‌نمایند.

۲. مکانیزم زمین‌کردن: اطمینان از زمین‌کردن صحیح برای عملکرد ایمن و قابل اعتماد برد ضروری است. به این منظور، برد از طریق سه پیچ نصب با نام‌های GND1، GND2 و GND3 به زمین متصل می‌شود. این مکانیزم زمین‌کردن به‌طور مؤثر بار الکتریکی اضافی را پراکنده کرده و خطرات ناشی از عیوب الکتریکی را کاهش می‌دهد و از ایمنی و پایداری سیستم حمایت می‌کند.

۳. فیوزها: فیوزهای تعبیه‌شده به‌عنوان ابزارهای محافظ حیاتی عمل می‌کنند و برد و تجهیزات متصل‌شده به آن را در برابر شرایط جریان اضافی یا عیوب الکتریکی محافظت می‌کنند. این فیوزها از آسیب‌دیدن اجزا جلوگیری کرده و عمر عملیاتی برد را افزایش می‌دهند.

۴. نقاط تست: نقاط تست برای تسهیل رویه‌های تشخیصی و فرآیندهای عیب‌یابی در نظر گرفته شده‌اند. این نقاط دسترسی آسان به سیگنال‌ها و ولتاژهای الکتریکی کلیدی را فراهم می‌کنند و امکان انجام اندازه‌گیری‌ها و ارزیابی‌های دقیق از عملکرد برد را برای اپراتورها فراهم می‌سازند.

프로그 و تابع های اصلی

۱. یکسوکننده و فیلتر ورودی: این برد دارای مکانیزمی برای یکسوکردن و فیلتر کردن ورودی است که وظیفهٔ تبدیل و فیلتر کردن توان ورودی از منابع خارجی را بر عهده دارد. این فرآیند اطمینان حاصل می‌کند که توانی پاک و پایدار به مراحل بعدی سیستم منبع تغذیه ارسال شود.

۲. تنظیم‌کننده (چاپر کاهشی): تنظیم‌کننده‌ای که معمولاً با نام چاپر کاهشی شناخته می‌شود، باس جریان مستقیم (DC) تنظیم‌شده‌ای را راه‌اندازی می‌کند و سطح ولتاژ را به‌صورت ثابت نگه می‌دارد تا نیازهای بارهای متصل را برآورده سازد.

۳. اینورتر ۲۷ کیلوهرتزی: اینورتری با فرکانس ۲۷ کیلوهرتز که از باس DC تنظیم‌شده تغذیه می‌شود، در برد GDPA ادغام شده است و تبدیل توان DC را به جریان متناوب (AC) با فرکانس بالا امکان‌پذیر می‌سازد. این اینورتر نقشی کلیدی در تأمین توان AC برای اجزای یا سیستم‌های خاصی دارد که نیازمند این نوع توان هستند.

۴. ترانسفورماتور خروجی: این برد دارای ترانسفورماتور خروجی است که برای ارائهٔ خروجی‌های AC با ولتاژ ۵۰ ولت طراحی شده است و نیازهای متنوع ولتاژی دستگاه‌ها یا زیرسیستم‌های متصل را برآورده می‌سازد.

منبع تغذیه جریان مستقیم ۱۲۰ ولت: علاوه بر این، برد شامل منبع تغذیه جریان مستقیم ۱۲۰ ولتی است که دسترسی به انرژی جریان مستقیم پایدار را برای کاربردهای مختلف درون سیستم تضمین می‌کند.

منبع تغذیه کنترلی: برای پشتیبانی از عملیات سیستم‌های کنترلی و اجزای مرتبط، این برد دارای یک منبع تغذیه کنترلی اختصاصی است که توان لازم را برای اطمینان از عملکرد بهینه فراهم می‌کند.

مدارهای سطح سیگنال کنترلی: مدارهای سطح سیگنال کنترلی ادغام‌شده، پردازش و دستکاری سیگنال‌های کنترلی را امکان‌پذیر می‌سازند و هماهنگی دقیق و کنترل عملیات سیستم را تسهیل می‌کنند.

مدارهای حفاظتی: این مدارها برای حفاظت از برد و تجهیزات متصل به آن از اهمیت بالایی برخوردارند؛ مدارهای حفاظتی برای تشخیص و کاهش خطاها یا شرایط غیرطبیعی عملیاتی طراحی شده‌اند تا یکپارچگی و قابلیت اطمینان سیستم منبع تغذیه را تضمین کنند.
