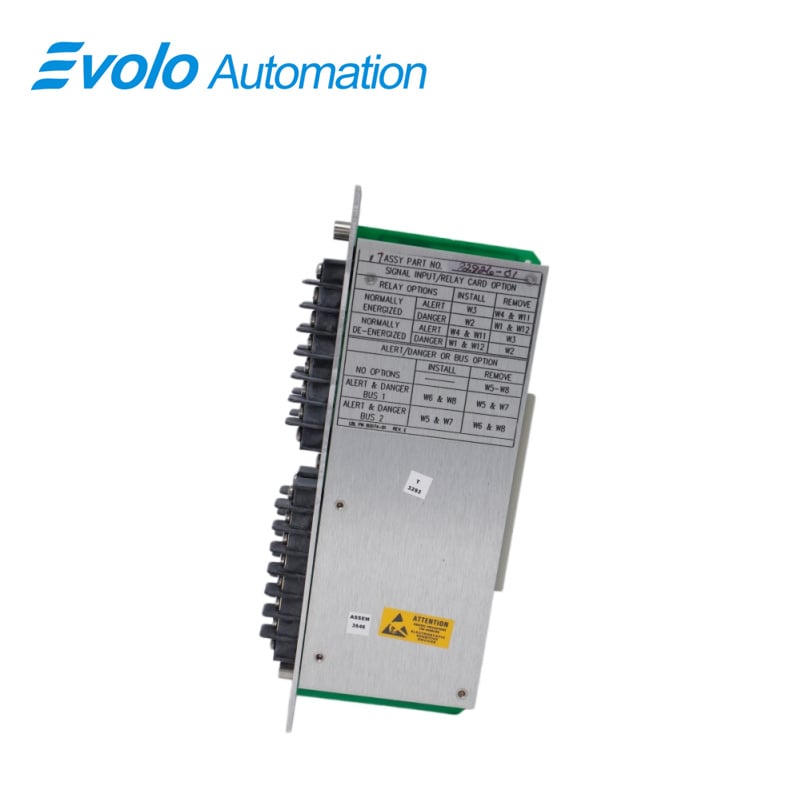

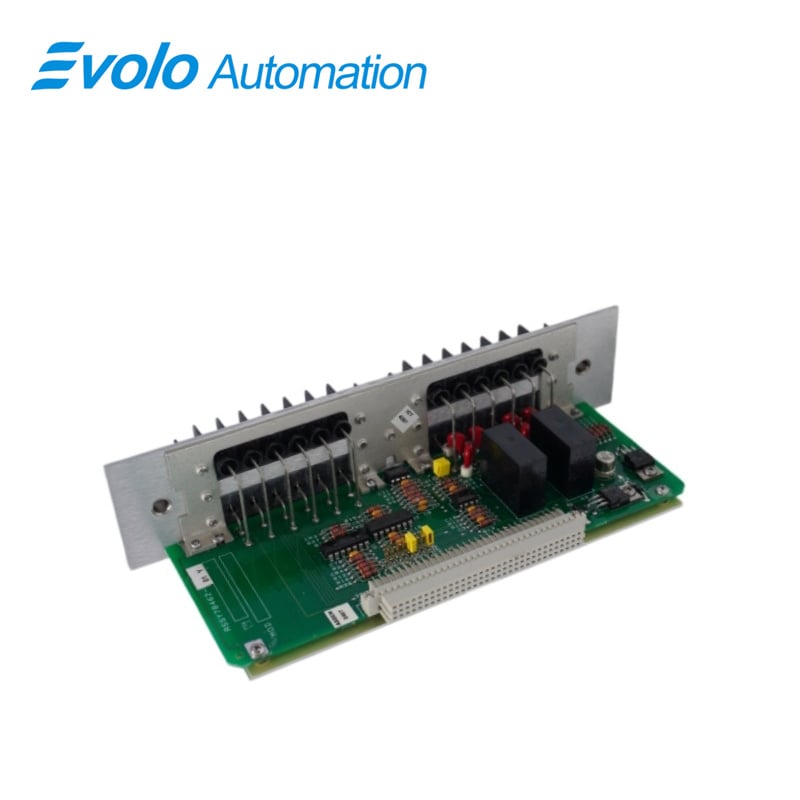

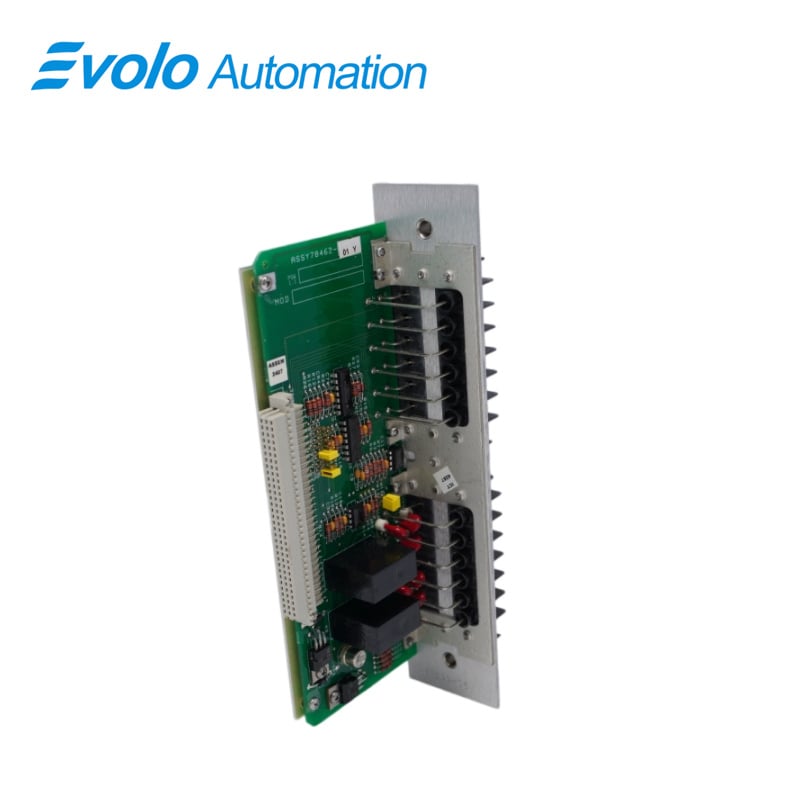

ماژول رله ترمینال‌های ورودی/خروجی و ثبت‌کننده

مرور کلی

مکان مبدأ:	ایالات متحدهٔ آمریکا
نام برند:	بنتلی نوادا
شماره مدل:	82926-01
جزئیات بسته‌بندی:	جدید اصلی و در بسته‌بندی کارخانه‌ای مهر و موم‌شده
زمان تحویل:	۵ تا ۷ روز
شرایط پرداخت:	تی‌تی
توانایی تأمین:	موجود در انبار

جزئیات سریع

ابعاد	۵٫۱×۱۰٫۲×۲۲٫۹ سانتی‌متر
وزن	0.35 کیلوگرم
عملکرد	هشدار اولیه درباره خرابی یاتاقان هل‌دهنده را فراهم می‌کند
کانال‌ها	دو کانال مستقل را اندازه‌گیری و نظارت می‌کند
اندازه‌گیری	نوع
رله ها	رله‌های اپوکسی دوگانه
سیگنال‌های ورودی	دو سیگنال پروب نزدیکی (بی‌مرکزی + کی‌فیزور)
مقاومت ورودی	۱۰ کیلو اهم (برای پروب نزدیکی)، ۹۰ کیلو اهم (برای کی‌فیزور)
ضریب مقیاس سیگنال	۲۰۰ میلی‌ولت در میل (۸ ولت در میلی‌متر) یا ۱۰۰ میلی‌ولت در میل (۴ ولت در میلی‌متر)، انتخاب‌پذیر با جامپر

توضیحات

این ماژول رله ترمینال‌های ورودی/خروجی و ثبت داده‌ها (82926-01) با اندازه‌گیری مداوم موقعیت محوری شفت در دو کانال مستقل، هشدار اولیه درباره خرابی یاتاقان هل‌دهنده را فراهم می‌کند. 82926-01دو سیگنال حسگر نزدیکی (انحراف محوری و کی‌فیزور) را می‌پذیرد که امپدانس ورودی آن‌ها به ترتیب ۱۰ کیلو اهم و ۹۰ کیلو اهم است و امکان مقیاس‌بندی سیگنال در مقادیر ۲۰۰ میلی‌ولت بر میل (۸ ولت بر میلی‌متر) یا ۱۰۰ میلی‌ولت بر میل (۴ ولت بر میلی‌متر) را فراهم می‌کند که انتخاب آن از طریق جامپر امکان‌پذیر است. این دستگاه مجهز به دو رله اپوکسی دوگانه است، 82926-01مصرف توان اسمی آن ۱٫۵ وات است، در محدوده دمایی ۰ تا +۶۵ درجه سانتی‌گراد کار می‌کند و در محدوده دمایی ۴۰- تا +۸۵ درجه سانتی‌گراد قابل ذخیره‌سازی است و تحمل رطوبت تا ۹۵٪ غیرمتراکم را دارد. این دستگاه هم خوانش مستقیم انحراف محوری و هم خوانش انحراف محوری پیک-به-پیک را ارائه می‌دهد و همچنین داده‌های ولتاژ شکاف (Gap Voltage) و آستانه فعال‌سازی کی‌فیزور (Keyphasor trigger threshold) را فراهم می‌سازد تا امکان اتوماسیون دقیق پایش ماشین‌آلات فراهم شود.

کاربردها

تولید انرژی: محافظت از یاتاقان هل‌دهنده: اغلب در کنار مانیتور جابجایی دوکاناله ۳۳۰۰/۲۰ استفاده می‌شود تا موقعیت محوری را پایش کند. در صورت تشخیص احتمالی خرابی یاتاقان هل‌دهنده، از طریق رله ۸۲۹۲۶-۰۱ خاموش‌کردن اضطراری انجام می‌شود تا از برخورد شدید روتور جلوگیری شود.

نفت و گاز: نظارت بر واحد فشرده‌کننده: در پالایشگاه‌ها و ایستگاه‌های انتقال گاز برای نظارت بر ارتعاش شعاعی و جابجایی محوری فشرده‌کننده‌های سانتریفیوژ استفاده می‌شود و اطمینان حاصل می‌کند که سیگنال‌ها به‌طور دقیق به دستگاه‌های ثبت‌کنندهٔ پشت‌سر (back-end) در شرایط سخت عملیاتی ارسال شوند.

صنایع سنگین: محافظت از دارایی‌ها را برای موتورهای بزرگ، پمپ‌ها و فن‌ها فراهم می‌کند و ثبت بلندمدت داده‌ها را برای نگهداری پیشگیرانه پشتیبانی می‌نماید.

مشخصات فنی

دورهٔ کاری کِی‌فیزور (Keyphasor Duty Cycle)	حداقل ۵٪
مصرف برق	توان اسمی ۱٫۵ وات
دمای کاری	۰°س تا +۶۵°س (+۳۲°ف تا +۱۵۰°ف)
دمای نگهداری	-40°C تا +85°C (-40°F تا +185°F)
رطوبت نسبی	تا ۹۵ درصد، بدون ایجاد شبنم

مزیت رقابتی

مزیت رقابتی: رله‌های دوگانه اپوکسی برای کلیدزنی صنعتی
این 82926-01دارای دو رلهٔ آب‌بندشده با اپوکسی است که برای کلیدزنی تا ۱۰ آمپر در ۲۵۰ ولت AC / ۳۰ ولت DC رتبه‌بندی شده‌اند و عملکرد قابل‌اطمینانی برای هشدارها یا خاموش‌سازی‌ها حتی در شرایط رطوبت بالا تا ۹۵٪ غیرمتراکم فراهم می‌کنند.

مزیت رقابتی: مقیاس‌دهی قابل انتخاب سیگنال برای دقت بالا
این 82926-01به کاربران امکان انتخاب خروجی ۲۰۰ میلی‌ولت در میل یا ۱۰۰ میلی‌ولت در میل را می‌دهد تا سیستم‌های خودکار بتوانند خروجی ترانسدوسورها را با تحمل‌های فرآیندی خاص تطبیق دهند و حساسیت تشخیص را بهبود بخشند.

مزیت رقابتی: مصرف توان پایین برای نظارت مداوم
این 82926-01در توان اسمی ۱٫۵ وات کار می‌کند و بار انرژی را روی رک‌های نظارتی کاهش داده، در عین حال داده‌های لحظه‌ای را به سیستم‌های کنترل خودکار ارائه می‌دهد.

مزیت رقابتی: تحمل محیطی در شرایط سخت
در محدوده دمایی ۰°سانتی‌گراد تا ۶۵+°سانتی‌گراد کار می‌کند و در محدوده دمایی ۴۰-°سانتی‌گراد تا ۸۵+°سانتی‌گراد قابل ذخیره‌سازی است؛ این ویژگی باعث می‌شود که 82926-01اندازه‌گیری‌های دقیق را در شرایط حدی دما حفظ کند و نظارت خودکار در محیط‌های صنعتی را پشتیبانی نماید.
