مرور کلی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
Ge |
شماره مدل: |
۷۴۵-W2-P5-G5-HI-A-L-R-E-H |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
مشخصات
|
شماره بخش |
۷۴۵-W2-P5-G5-HI-A-L-R-E-H |
|
نوع قطعه |
رله مدیریت ترانسفورماتور |
|
ابعاد |
۲۱٫۵ × ۲۳ × ۲۵ سانتیمتر |
|
وزن |
۷٫۵۴ کیلوگرم |
|
دماي عملکرد |
40- درجه سانتیگراد تا 60+ درجه سانتیگراد |
|
فرکانس |
فرکانس نامی ۵۰/۶۰ هرتز |
|
ویژگیها |
ارزیابی از دستدادن عمر؛ صفحه نمایش پیشرفته |
|
محدوده توان کنترل |
۹۰ تا ۳۰۰ ولت مستقیم؛ ۷۰ تا ۲۶۵ ولت متناوب در فرکانس ۴۸ تا ۶۲ هرتز |
|
نرمافزار |
EnerVista 745 |
|
عناصر منطقی |
16 |
|
درجه محافظت |
آیپی۴۰ |
|
امپدانس ورودی آنالوگ |
۳۷۵ اهم ±۱۰٪ |
توضیحات
The ۷۴۵-W2-P5-G5-HI-A-L-R-E-H دستگاه رلهٔ مدیریت ترانسفورماتور انرژیویستا ۷۴۵، رلهای قدرتمند است که برای حفاظت جامع، نظارت و مدیریت ترانسفورماتورهای برقی متوسط و بزرگ طراحی شده است. این دستگاه بهعنوان یک واحد هوشمند اصلی در سیستم قدرت، نهتنها شامل حفاظت دیفرانسیلی با سرعت بالا، حفاظت از جریان اضافی و منطقهای مختلف حفاظتی با زمانبندی مشخص یا لحظهای میباشد، بلکه دارای قابلیت نوآورانهٔ ارزیابی از کاهش عمر (Loss of Life Assessment) نیز هست که قادر است وضعیت سلامت ترانسفورماتور را بر اساس بار عملیاتی و افزایش دمای محیط، بهصورت بلادرنگ محاسبه کند.
کاربردها
نیروگاههای حرارتی و آبی: نظارت بر وضعیت ترانسفورماتورهای خروجی ژنراتور، بهینهسازی برنامههای نگهداری واحد با استفاده از توابع ارزیابی عمر و پیشگیری از توقفهای غیربرنامهریزیشده
کارخانههای فولادی سنگین صنعتی: ارائه نظارت دقیق بر جریان و ولتاژ و حفاظت در برابر گرمایش بیش از حد در محیطهای پر بار با چرخه تکراری مانند ترانسفورماتورهای کوره قوس الکتریکی.
کارخانههای شیمیایی بزرگ: نظارت بر ترانسفورماتورها را در محیطهای الکترومغناطیسی پیچیده انجام میدهد و از قابلیتهای قدرتمند برنامهنویسی منطقی آن برای دستیابی به زمانبندی پیچیده بار استفاده میکند.
طراحی فیزیکی و اتصالات

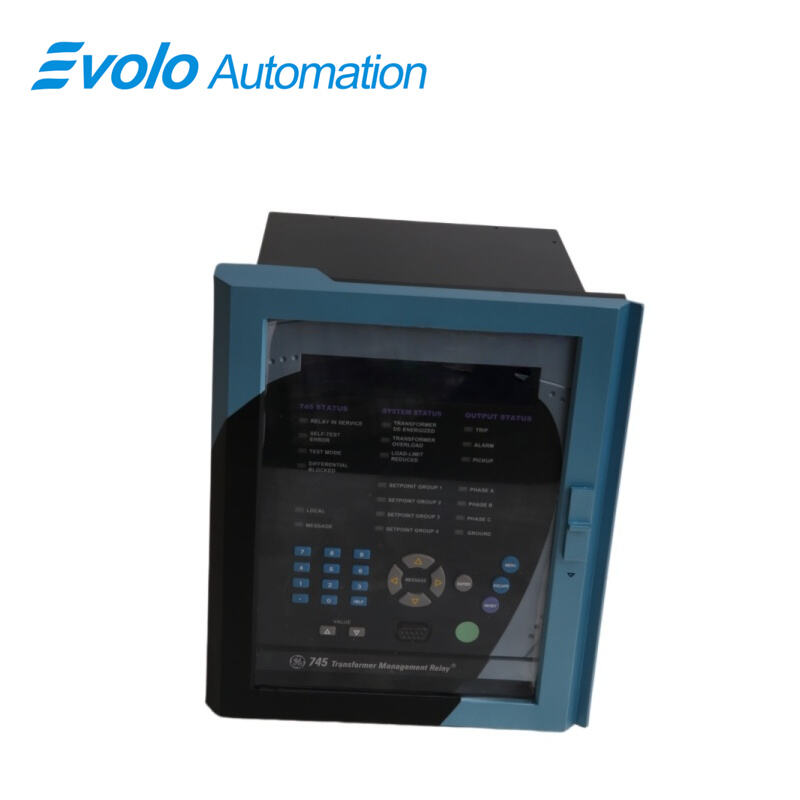

نمایشگر و صفحهکلید بهبودیافته: دارای صفحه نمایش گستردهتر و صفحهکلید گسترشیافتهای است که نسبت به مدل پایه، وارد کردن دادهها و ناوبری را آسانتر میسازد.
وزن و نصب:
وزن آن در شاسی سری SR برابر با ۱۸ پوند و ۶ اونس است.
وزن آن هنگام خارج شدن از پوشش تقریباً برابر با ۱۰ پوند و ۸ اونس است.
قابلیت نصب روی پنل استاندارد ۱۹ اینچی را دارد و میتواند همراه با واحد رله دیگری نصب شود.

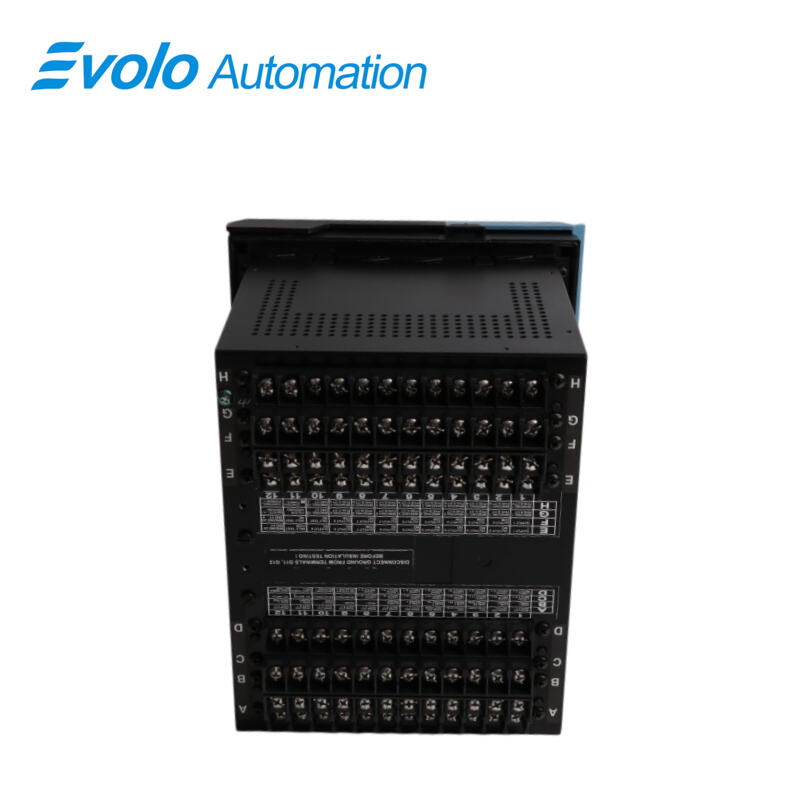

گزینههای اتصال گسترده: ترمینال عقب دارای اتصالات متعدد و بسیار قابل پیکربندی است، از جمله شانزده ورودی منطقی.
اتصال انعطافپذیر به رایانه:
پورتهای عقبی RS485/RS422 برای سیستمهایی با رلههای متعدد طراحی شدهاند و بهراحتی میتوانند به رایانههایی که نرمافزار EnerVista 745 را اجرا میکنند، متصل شوند.
بهطور جایگزین، رایانهها میتوانند از طریق پورت جلویی RS232 برای نظارت بر تکرله به سیستم متصل شوند.
سوالات متداول
سوال: چه گزینههایی همراه با ۷۴۵-W2-P5-G5-HI-A-L-R-E-H ارائه میشود و حداکثر اندازهی ترانسفورماتورهایی که میتواند محافظت کند چقدر است؟
پاسخ: این دستگاه ترانسفورماتورهای کوچک، متوسط و بزرگ با دو سیمپیچ در هر فاز را محافظت میکند. گزینههای موجود شامل ورودی/خروجی آنالوگ (A)، از دستدادن عمر (L)، خطای زمین محدودشده (R) و نمایشگر LCD بزرگشده (E) میباشد.
سوال: قابلیت «از دستدادن عمر» در ۷۴۵-W2-P5-G5-HI-A-L-R-E-H ?
پاسخ: این قابلیت دمای روغن بالایی، ضریب پیری، نقطهی داغترین بخش و از دستدادن تجمعی عمر ترانسفورماتور را تا ۲۰۰۰۰ × ۱۰ ساعت پایش میکند.
سوال: قابلیت منطقی موجود در ۷۴۵-W2-P5-G5-HI-A-L-R-E-H ارائه کنید؟
پاسخ: این دستگاه شامل ۱۶ عنصر منطقی برای معادلات FlexLogic است.
سوال: چه عوامل محیطیای باید برای ۷۴۵-W2-P5-G5-HI-A-L-R-E-H ?
الف: این محصول دارای درجه حفاظت IP40 است و باید از محیطهای با رطوبت بالا دور نگه داشته شود.
