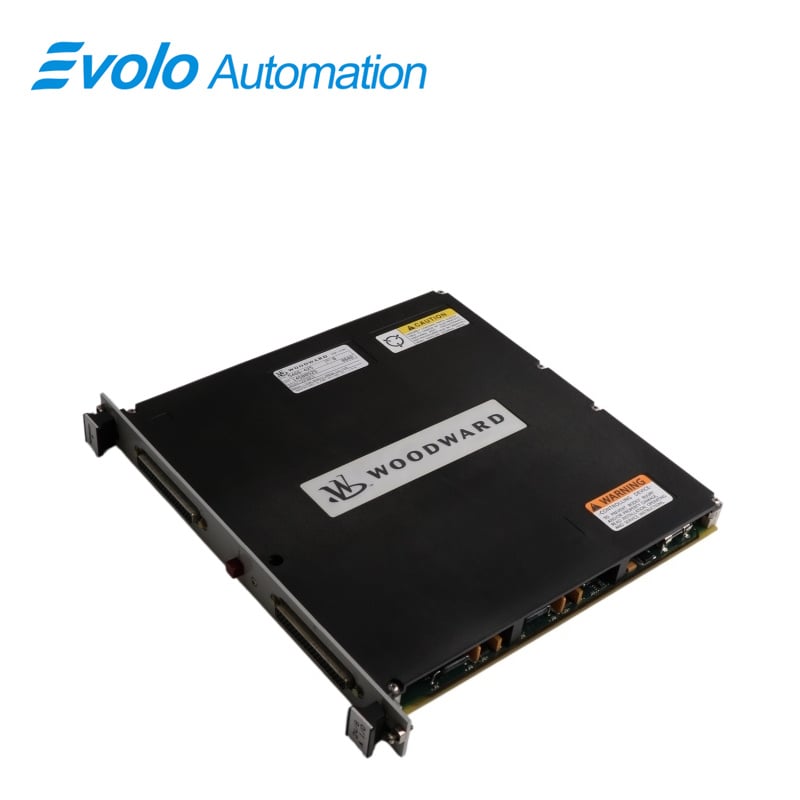

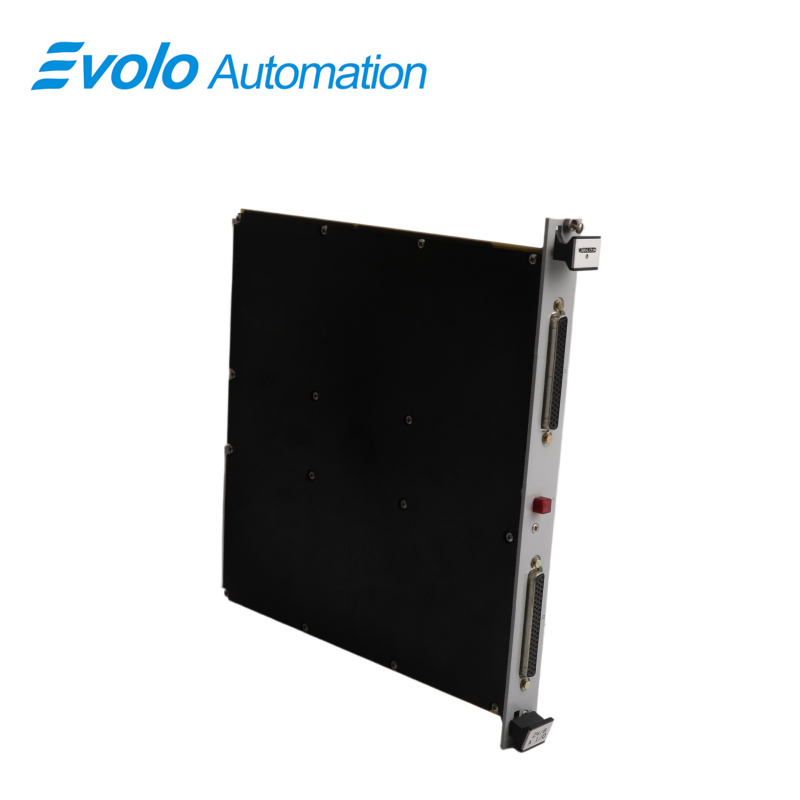

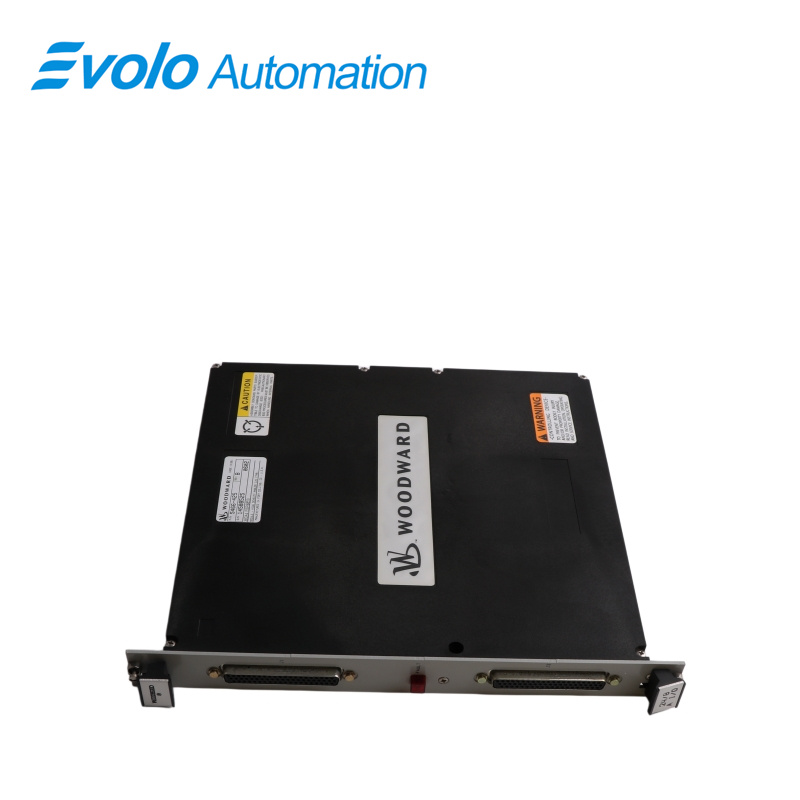

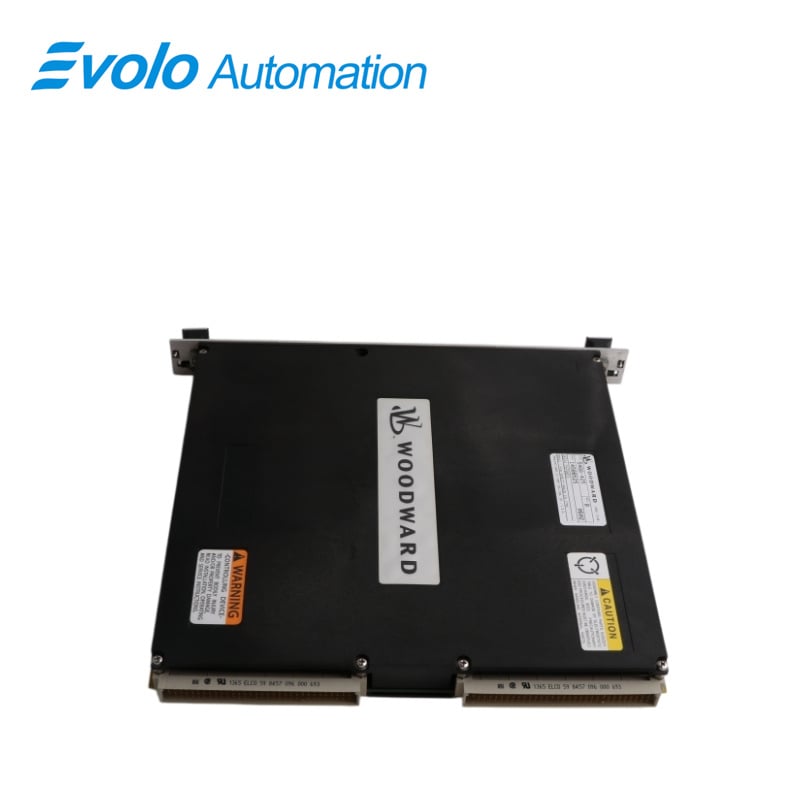

ماژول ورودی/خروجی آنالوگ ۵۴۶۶-۴۲۵

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	وودوارد
شماره مدل:	5466-425
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

5466-425یک ماژول ورودی/خروجی آنالوگ توسعه‌یافته توسط وودوارد است. این ماژول برای پردازش تعداد بالای سیگنال‌های آنالوگ در نظارت و کنترل کمیت‌های آنالوگ به‌کار می‌رود. در سمت ورودی، این ماژول قادر به پذیرش سیگنال‌هایی مانند ولتاژ، جریان، دما، فشار و سایر کمیت‌های آنالوگ است. این ماژول ویژگی‌های قابل اعتماد پردازش سیگنال مانند تقویت و فیلترکردن را فراهم می‌کند تا کیفیت و صحت سیگنال بهینه شود.

کاربردها

نیروگاه‌ها: دمای دیگ بخار و فشار توربین را نظارت می‌کند تا اتصال ایمن به شبکه تضمین شود.

کارخانه‌های پتروشیمی: از طریق اتصال به دبی‌سنج‌ها و سطح‌سنج‌های دورافتاده، به‌روزرسانی‌های سریع و حفاظت در برابر فشار را فراهم می‌کند.

کارخانه‌های فولاد: تغییرات لحظه‌ای ضخامت را در سیستم‌های کنترل نورد بدون تأخیر ثبت می‌کند.

کارخانه‌های خمیر و کاغذ: کنترل کشش و شیرهای دوزینگ را برای حفظ کیفیت پایدار خروجی انجام می‌دهد.

کارخانه‌های تصفیه فاضلاب: داده‌های چندسنسوری را جمع‌آوری کرده و سرعت پمپ‌ها را برای اتوماسیون کارآمد کنترل می‌کند.

ویژگی‌ها

محدوده ورودی حداکثر ولتاژ می‌تواند بسته به ماژول، بین ۴٫۹۷۵ تا ۵٫۰۲۵ ولت متغیر باشد.

ورودی‌های آنالوگ ۲۴ کاناله به دو بانک تقسیم شده‌اند؛ به‌طوری‌که داده‌ها از کانال‌های ۱ تا ۱۲، ۱٫۸ میلی‌ثانیه پس از نشانگر MFT و داده‌ها از کانال‌های ۱۳ تا ۲۴، ۳٫۷ میلی‌ثانیه پس از نشانگر MFT جمع‌آوری می‌شوند. 。

هنگام استفاده از ماژول FTM آنالوگ ۲۴/۸، در هنگام پیکربندی بلوک Al Combo در GAR، مقدار فیلد ورودی Conf. را برابر با ۱ قرار دهید. این امر اجازه می‌دهد تا بلوک از مقادیر کالیبراسیون کارخانه‌ای ماژول آنالوگ ۲۴/۸ برای ورودی‌های ۴–۲۰ میلی‌آمپر استفاده کند که با مقاومت‌های داخلی ۲۰۰ اهم کالیبره شده‌اند.

رفع مشکل

هنگام ریست شدن سیستم، یک LED خطای قرمز روی هر ماژول آنالوگ ۲۴/۸ روشن می‌شود.

CPU در هنگام راه‌اندازی ماژول (که پس از هر ریست CPU انجام می‌شود) LED خطای Fault را فعال می‌کند. سپس CPU روال‌های تشخیصی موجود در نرم‌افزار ماژول را اجرا می‌کند. اگر آزمون تشخیصی ناموفق باشد، این LED یا روشن باقی می‌ماند یا چشمک می‌زند. در صورت موفقیت‌آمیز بودن آزمون، LED خاموش می‌شود.

اگر چراغ خطا (Fault LED) روی یک ماژول پس از انجام عیب‌یابی و راه‌اندازی روشن شود، احتمالاً ماژول معیوب است یا در شکاف نادرستی قرار گرفته است.

سوالات متداول

سوال: محدوده ورودی ولتاژ 5466-425را تشخیص نمی‌دهد؟
پاسخ: بسته به پیکربندی، بین ۴٫۹۷۵ تا ۵٫۰۲۵ ولت.

سوال: ورودی‌های آنالوگ در 5466-425برای زمان‌بندی جمع‌آوری داده‌ها؟
پاسخ: ۲۴ کانال که به دو بانک تقسیم شده‌اند: کانال‌های CH1 تا CH12 در ۱٫۸ میلی‌ثانیه پس از نشانه MFT نمونه‌برداری می‌شوند و کانال‌های CH13 تا CH24 در ۳٫۷ میلی‌ثانیه.

سوال: تعداد کانال‌های خروجی آنالوگ (۴ تا ۲۰ میلی‌آمپر) در 5466-425شامل است؟
پاسخ: شامل ۸ کانال خروجی آنالوگ ۴ تا ۲۰ میلی‌آمپر است.

سوال: روش نصب این 5466-425استفاده مناسب‌تر است؟
پاسخ: از روش نصب بازویی استاندارد در شکاف‌ها (با قابلیت جایگزینی گرم) استفاده می‌کند.

سوال: زمان به‌روزرسانی پارامتر این 5466-425?
پاسخ: زمان به‌روزرسانی ۵ میلی‌ثانیه است.
