مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	350500-00-00-00-11-00
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

گزینهٔ حساسیت ورودی	۱۶ پیکوکولن بر PSI (۲۳۲ پیکوکولن بر بار)
گزینهٔ فرکانس عبور پایین (به شکل‌های ۱ و ۲ مراجعه کنید)	بالا
گزینهٔ حساسیت خروجی	۱۰۰ میلی‌ولت بر PSI (۱٫۴۵ ولت بر بار)
گزینه‌های نصب	نصب روی ریل DIN، اتصال‌دهندهٔ استاندارد نظامی (MIL)
تصدیقات	بدون تأییدیه
ابعاد:	۸٫۸×۳٫۶×۷ سانتی‌متر
وزن:	0.24 کیلوگرم

توضیحات

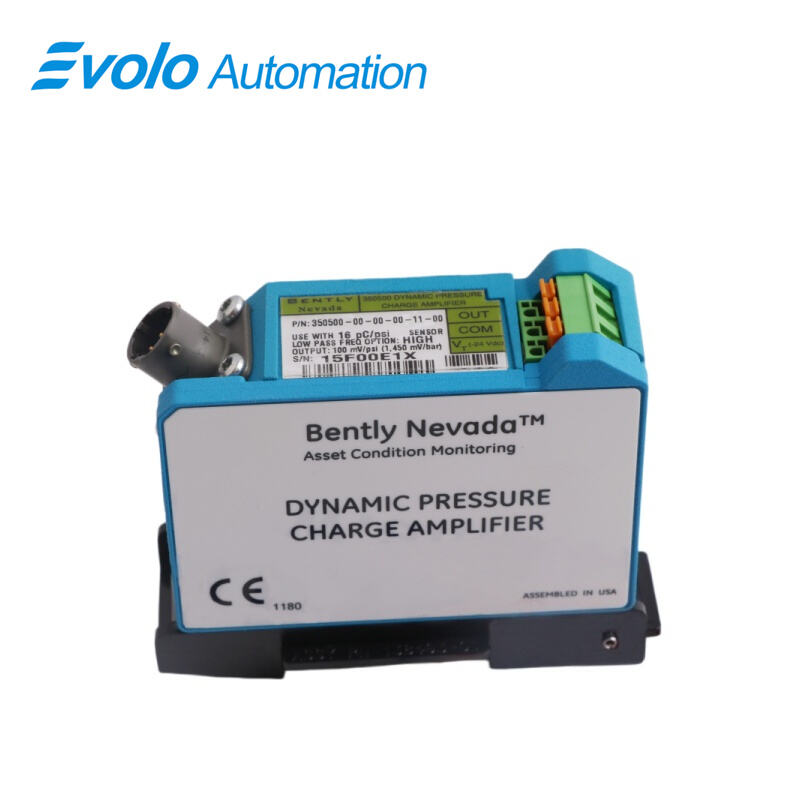

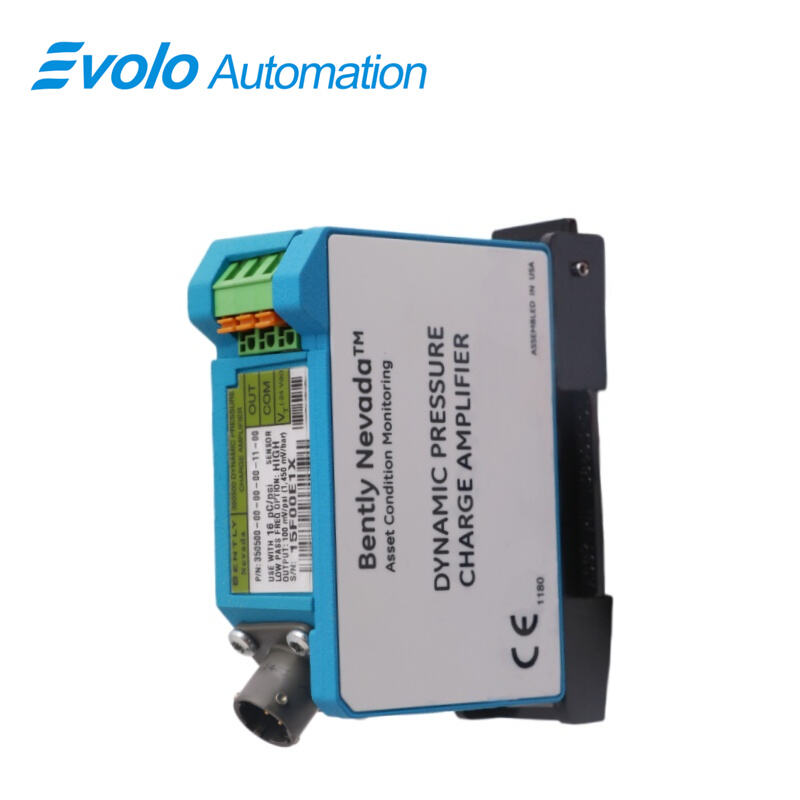

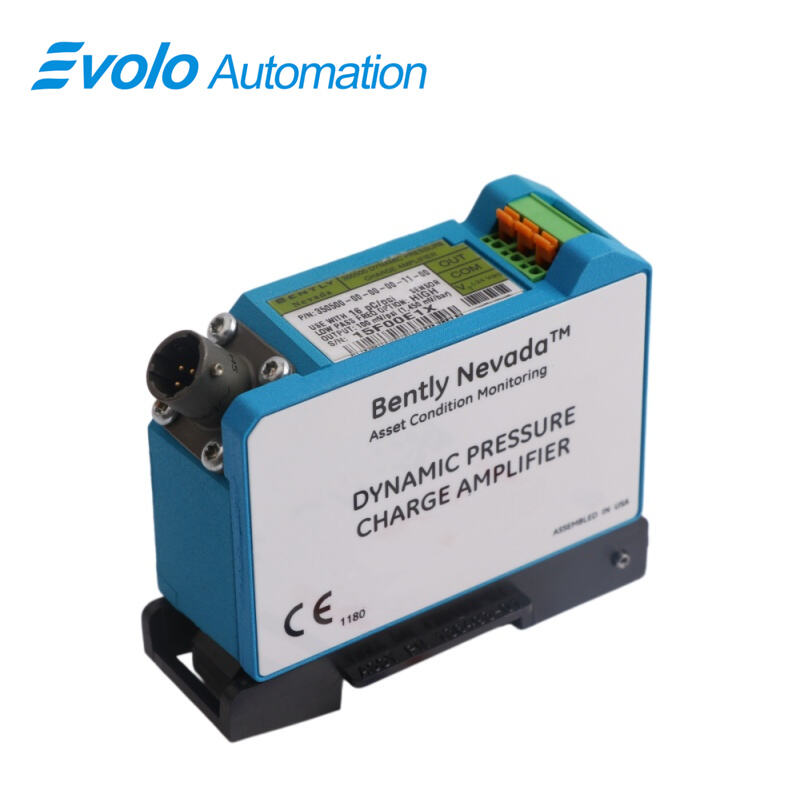

The آmplifier شارژ فشار پویا ۳۵۰۵۰۰-۰۰-۰۰-۰۰-۱۱-۰۰ این دستگاه بار سنسور پیزو الکتریکی را به سیگنال ولتاژ با امپدانس پایین تبدیل می‌کند تا نظارت پویای فشار در سیستم‌های احتراق توربین گازی امکان‌پذیر شود. با حساسیت ورودی ۱۶ پیکوکولن بر PSI (۲۳۲ پیکوکولن بر بار) و خروجی ۱۰۰ میلی‌ولت بر PSI (۱٫۴۵ ولت بر بار ±۲٪ در فرکانس ۱۵۰ هرتز)، 350500-00-00-00-11-00پشتیبانی از دامنه پویای اوج ±۵۰ psi و رد‌کردن حالت مشترک ≥۴۰ دسی‌بل. این سنسور در محدوده دمایی ۲۰- تا ۷۰+ درجه سانتی‌گراد کار می‌کند و می‌توان آن را در محدوده دمایی ۴۰- تا ۸۵+ درجه سانتی‌گراد با رطوبت ۰ تا ۹۵٪ غیرمماس (بدون تشکیل قطرات) نگهداری کرد و اندازه‌گیری‌های قابل اعتمادی ارائه می‌دهد. مصرف جریان این واحد حداکثر ۱۴٫۶۸ میلی‌آمپر است و می‌توان آن را با ولتاژ مستقیم ۱۹٫۶- تا ۲۶- ولت تغذیه کرد (بدون نیاز به مانع‌های ایمنی). نصب آن از طریق پنل یا ریل DIN ۳۵ میلی‌متری انجام می‌شود، اتصالات سنسور با کانکتورهای LEMO یا MIL صورت می‌گیرد و طول کابل تا ۳۰۵ متر (۱۰۰۰ فوت) قابل استفاده است. این سنسور برای کاربردهای خودکارسازی طراحی شده است. 350500-00-00-00-11-00این سنسور با مانیتورهای Bently Nevada 3500/64 ارتباط برقرار می‌کند و امکان نظارت و کنترل دقیق فشار در زمان واقعی را در سیستم‌های توربین صنعتی فراهم می‌سازد.

کاربردها

تولید انرژی: این حوزه کاربرد اصلی آن است. از این سنسور برای نظارت بر پایداری محفظه احتراق توربین‌های گازی صنعتی بزرگ استفاده می‌شود تا از آسیب‌های احتمالی به تجهیزات ناشی از ناپایداری احتراق جلوگیری شود.

نفت و گاز: در پالایشگاه‌ها و نیروگاه‌های گاز طبیعی مایع (LNG)، این سنسور برای نظارت بر تجهیزات توربینی بزرگ محرک کمپرسورها به کار می‌رود و عملکرد پیوسته سیستم‌ها را در محیط‌های سخت تضمین می‌کند.

هوانوردی و فضایی: در نصب‌های آزمون موتور یا کاربردهای خاص توربین‌های هوانوردی و فضایی، تغییرات پویای فشار با فرکانس بالا را با استفاده از سنسورهای پیزوالکتریک اندازه‌گیری می‌کند.

اتوماسیون صنایع سنگین: به‌طور گسترده‌ای در سیستم‌های حفاظت مکانیکی مطابق با استاندارد API 670 برای نظارت بر وضعیت و تشخیص عیوب دارایی‌های حیاتی ادغام شده است.

مشخصات

دماي عملکرد	از ۲۰- درجه سانتی‌گراد تا ۷۰+ درجه سانتی‌گراد (از ۴- درجه فارنهایت تا ۱۵۸+ درجه فارنهایت)
دماي ذخیره سازی	-40°C تا +85°C (-40°F تا +185°F)
رطوبت محیط کار و نگهداری	۰ تا ۹۵ درصد نسبی، بدون ایجاد رطوبت مưngوله
ولتاژ تامین کننده قدرت	۱۹٫۶۰- ولت جریان مستقیم تا ۲۶- ولت جریان مستقیم (بدون مانع ایمنی)
ولتاژ تامین کننده قدرت	۱۷٫۷۵- ولت جریان مستقیم تا ۲۶- ولت جریان مستقیم (با مانع ایمنی)
جریان تأمین	حداکثر ۱۴٫۶۸ میلی‌آمپر (بدون بار)، معمولاً ۱۱٫۶۹ میلی‌آمپر (بدون بار)
حساسیت	۱۰۰ میلی‌ولت بر psi (۱٫۴۵ ولت بر بار) ±۲٪ در فرکانس ۱۵۰ هرتز
دامنه پویا	±۵۰ psi حداکثر
رد کردن حالت مشترک	≥۴۰ دسی‌بل در باند عبور
مقاومت خروجی / پاسخ فرکانسی	۵۰ اهم (معمولی)
گزینه	بالا یا پایین (بر اساس پیکربندی سفارش‌داده‌شده)
نصب	نصب روی پنل یا نصب روی ریل DIN ۳۵ میلی‌متری
اتصال‌دهنده تغذیه/سیگنال	نوار ترمینال سه‌سیمه با قابلیت اتصال فنری SpringLoc، سایز سیم‌ها بدون فرول: ۰٫۲ تا ۱٫۵ میلی‌متر مربع (۱۶ تا ۲۴ AWG) و با فرول: ۰٫۲۵ تا ۰٫۷۵ میلی‌متر مربع (۱۸ تا ۲۳ AWG)، حداکثر طول کابل: ۳۰۵ متر (۱۰۰۰ فوت)

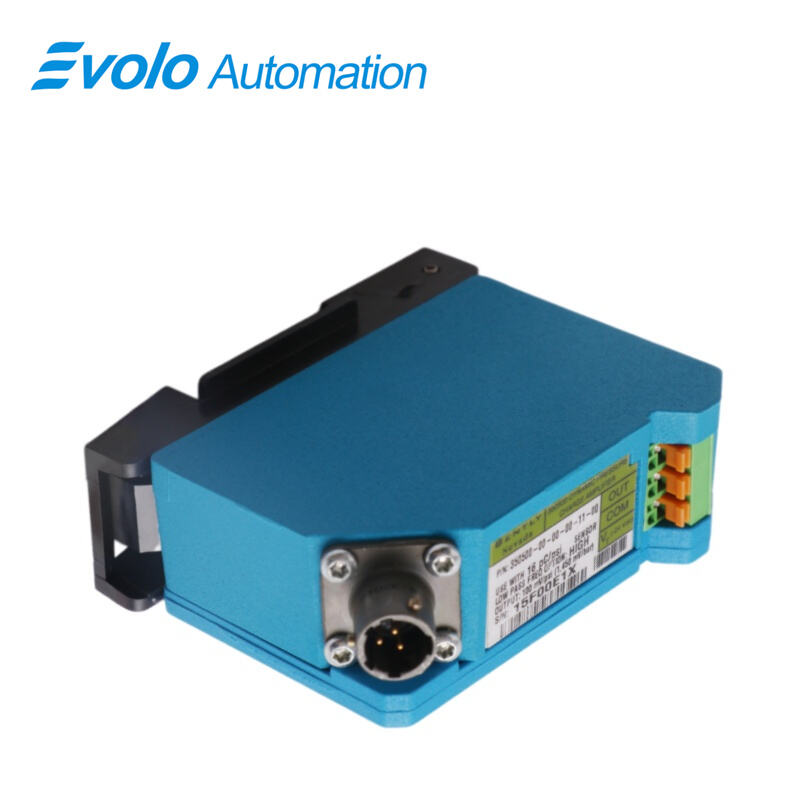

اتصال سنسور	اتصال‌دهنده دوپین LEMO EXG.0B.302.HLN (سازگان با LEMO FGG.0B.302 یا معادل آن)

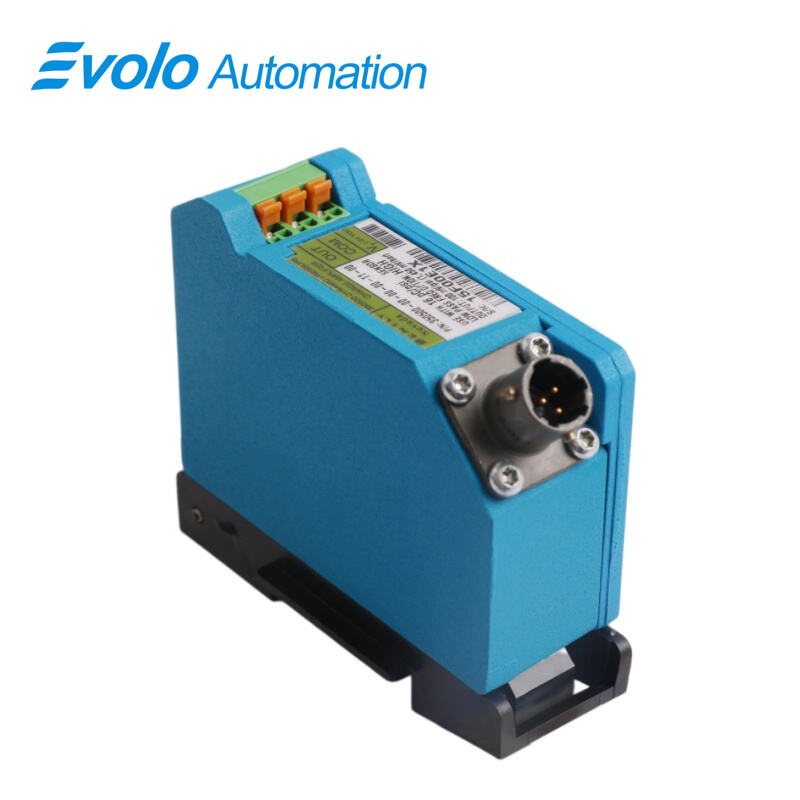

اتصال سنسور	اتصال‌دهنده سه‌پین MIL MS31128-3P (سازگان با MS3116F8-3S یا معادل آن)

مزیت رقابتی

مزیت رقابتی: تبدیل سریع سیگنال
The 350500-00-00-00-11-00به‌صورت فوری بار سنسور را به ولتاژ با امپدانس پایین تبدیل می‌کند و امکان نظارت بلادرنگ و پاسخ‌های خودکار به هشدارها را فراهم می‌سازد. خروجی ۱۰۰ میلی‌ولت بر PSI اطمینان حاصل می‌کند که داده‌ها همواره سازگان و دقیق باشند.

مزیت رقابتی: عملکرد در محیط‌های سخت
با دامنه دمایی کاری از ۲۰- تا ۷۰+ درجه سانتی‌گراد و دامنه دمایی نگهداری از ۴۰- تا ۸۵+ درجه سانتی‌گراد و رطوبت ۰ تا ۹۵٪ غیرممکن‌التأب، 350500-00-00-00-11-00اندازه‌گیری دقیق را در شرایط اکسترم محیطی توربین‌ها حفظ می‌کند.

مزیت رقابتی: نصب انعطاف‌پذیر و اتصالات قابل تنظیم
The 350500-00-00-00-11-00قابلیت نصب روی پنل یا ریل DIN ۳۵ میلی‌متری را دارد. اتصالات سنسور از طریق کانکتورهای LEMO یا MIL، تنوعی از پیکربندی‌های نصب را پشتیبانی می‌کنند و ادغام آن در سیستم‌های نظارت خودکار توربین را ساده‌تر می‌سازند.
